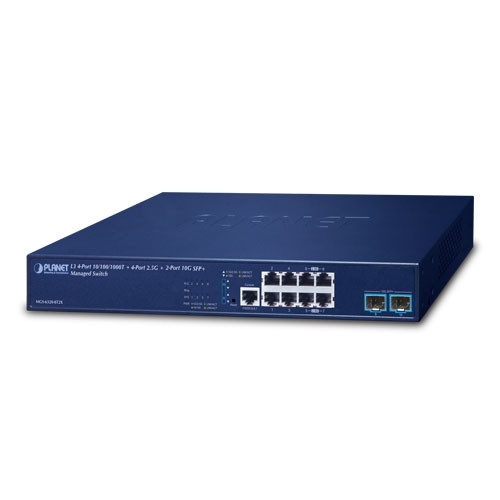

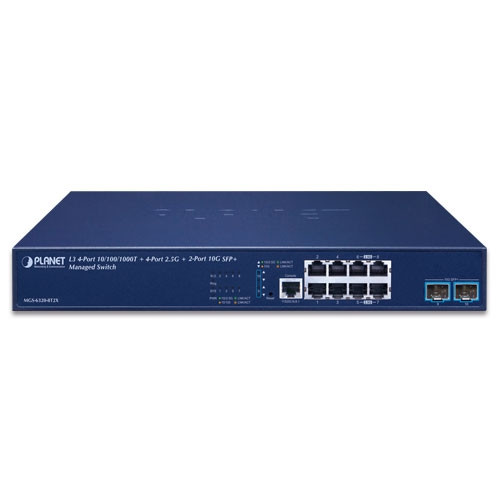

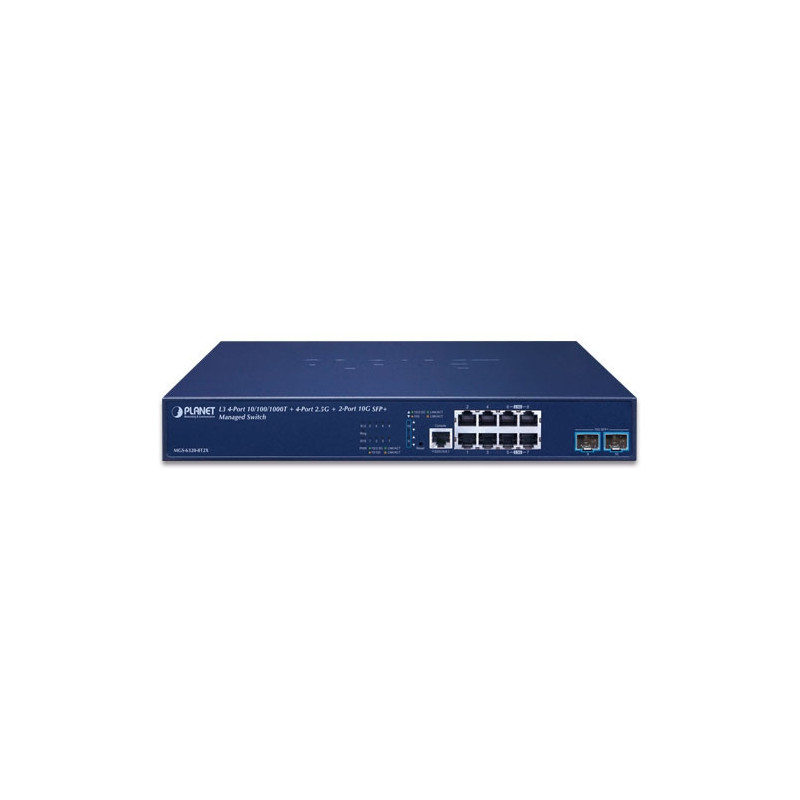

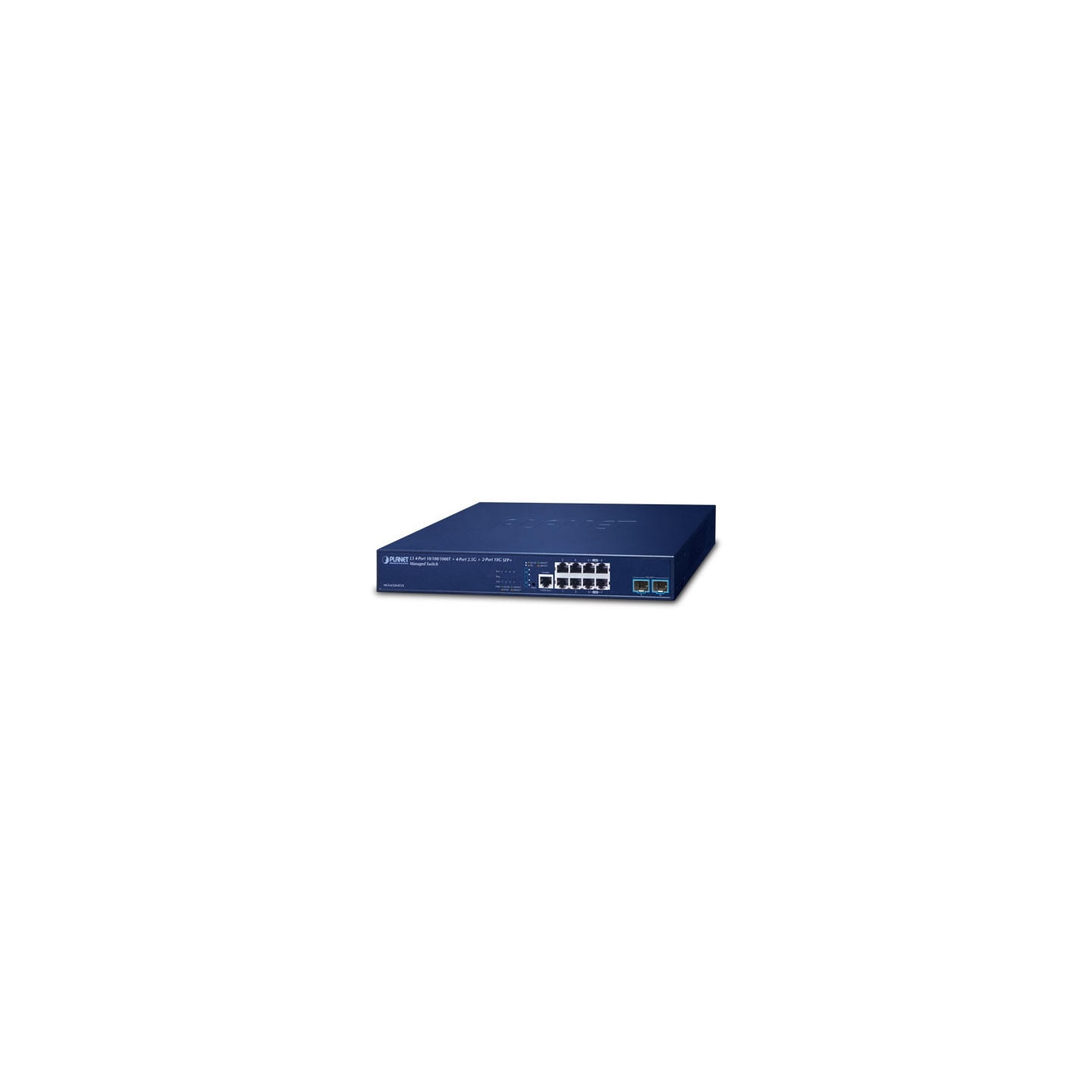

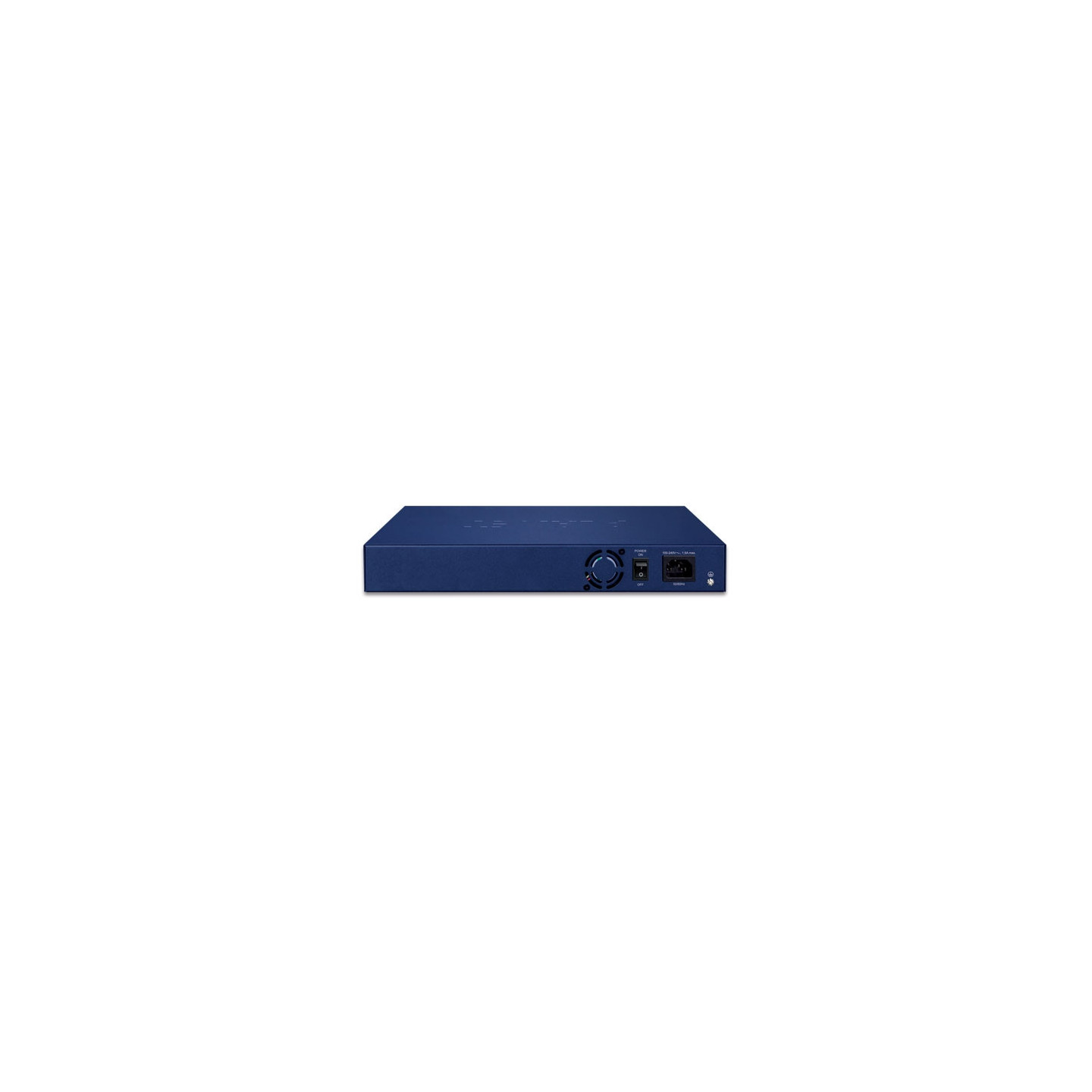

PLANET MGS-6320-8T2X

Especificaciones de hardware

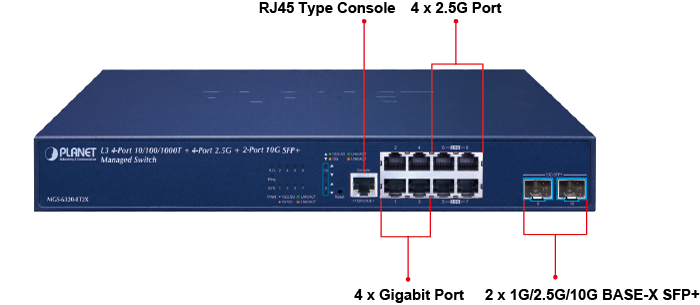

Puertos de cobre 4 interfaces RJ45 10/100/1000BASE-T auto-MDI/MDI-X con Port-1 a Port-4

4x 10/100/1000/2500BASE-T Interfaz RJ45 auto-MDI/MDI-X con Port-5 a Port-8

Tragamonedas SFP+ 2 interfaces SFP 1G/2.5G/10GBASE-X con Port-9 a Port-10

Consola 1 puerto serie RJ45 a DB9, RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

CARNERO 512 millones de bytes

Memoria flash 64Mbytes

Dimensiones (ancho x fondo x alto) 330,2 x 153 x 44 mm, altura 1U

Peso 1436g

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz, 1,5 A máx.

Consumo de energía Máx. 9,9 vatios/33,76 BTU (encendido sin conexión)

Máx. 18,48 vatios/63,02 BTU (carga completa)

Protección contra descargas electrostáticas 6KV CC

Protección contra sobretensiones 4KV CC

LED Sistema:

PWR (verde), SYS (verde), R.O (verde), anillo (verde)

por interfaces RJ45 10/100/1000BASE-T (puerto 1 a puerto 4):

1000 LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

por interfaces RJ45 10/100/1000/2500BASE-T (puerto 5 a puerto 8):

1000/2500Mbps LNK/ACT (verde)

10/100 Mbps LNK/ACT (ámbar)

por interfaces SFP+ (puerto 9 a puerto 10):

1G/2.5G LNK/ACT (verde)

10G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 68 Gbps/sin bloqueo

Rendimiento 50.59Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4,1 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10Kbytes

Funciones de capa 3

IP Interfaces Máx. 32 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas

de ruta estática Máx. 1K entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv2

IPv4 OSPFv2

IPv6 OSPFv3

Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo Deshabilitar/habilitar

el control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Admite hasta 5 sesiones

VLAN VLAN basada en etiquetas IEEE 802.1Q,

tunelización IEEE 802.1ad Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP (troncal estática)

Admite 4 grupos de troncales con 10 puertos por troncal

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000Mbps

Salida: 10 Kbps ~ 13000Mbps

Anillo Admite ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos

Tiempo de recuperación <50ms @ 16 nodos

Soporta anillo mayor y subanillo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión

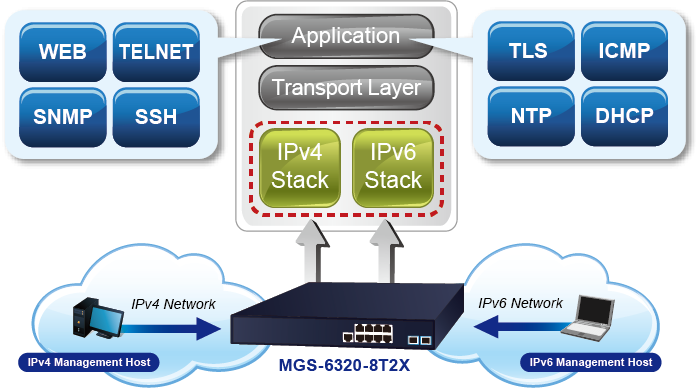

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

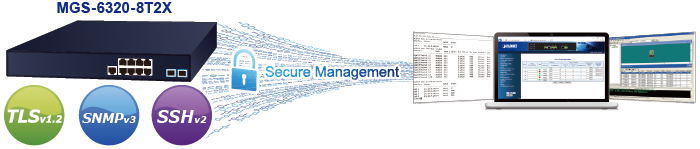

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility Aplicación

PLANET CloudViewer

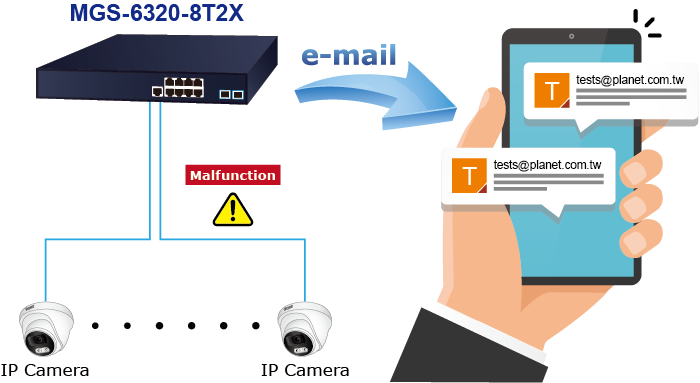

Gestión de eventos Syslog

remoto SMTP de registro

del sistema

MIB SNMP RFC1213 MIB-II

RFC 2863 IF-MIB

RFC1643 Ethernet MIB

de interfaz RFC2863 MIB

RFC2665 Ether-Like MIB

de entidad RFC2737 MIB

RFC2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC2618 MIB

de cliente RADIUS RFC3411SNMP-Frameworks-MIB

IEEE802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3ae 10Gb/s Ethernet

IEEE802.3x control de flujo y contrapresión

IEEE802.3ad puerto troncal con LACP

IEEE802.1D Protocolo

de árbol de expansión rápida IEEE802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE802.1p Etiquetado

de VLAN IEEE802.1Q IEEE 802.1x Autenticación

de puerto Control de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 2453 RIP v2

Entornos

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
