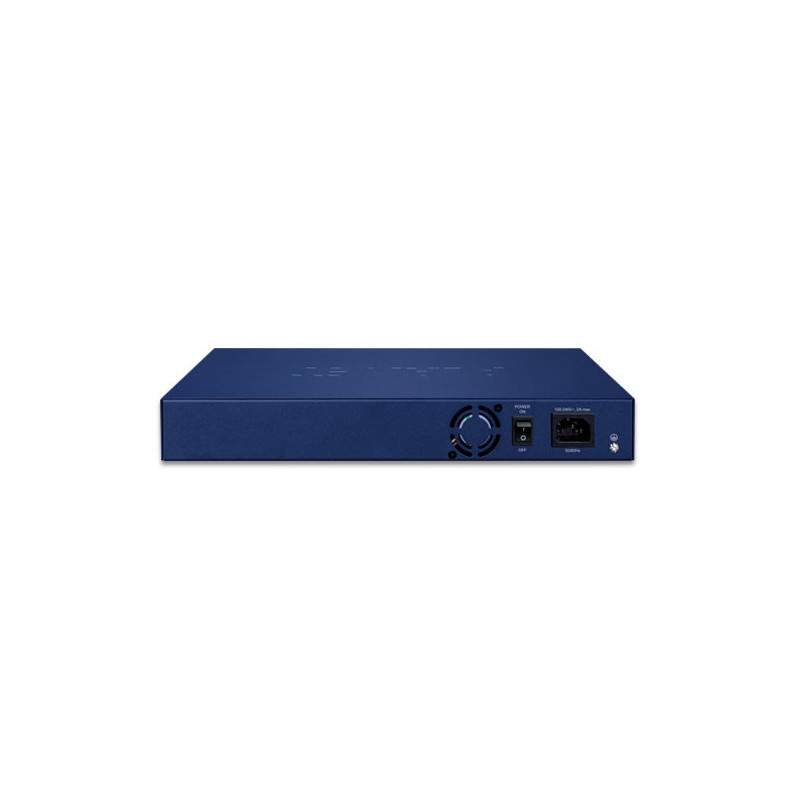

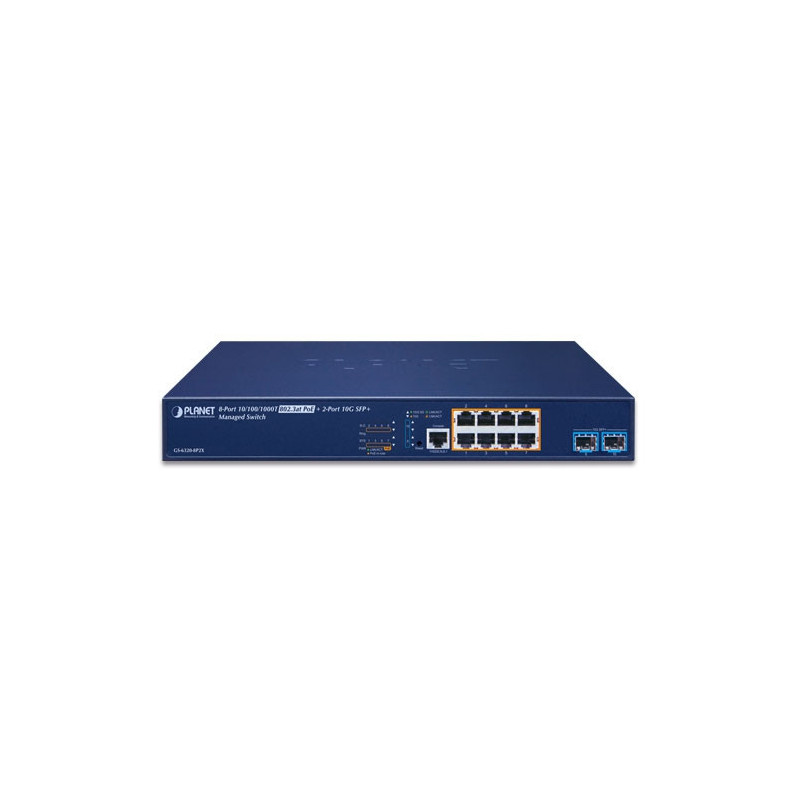

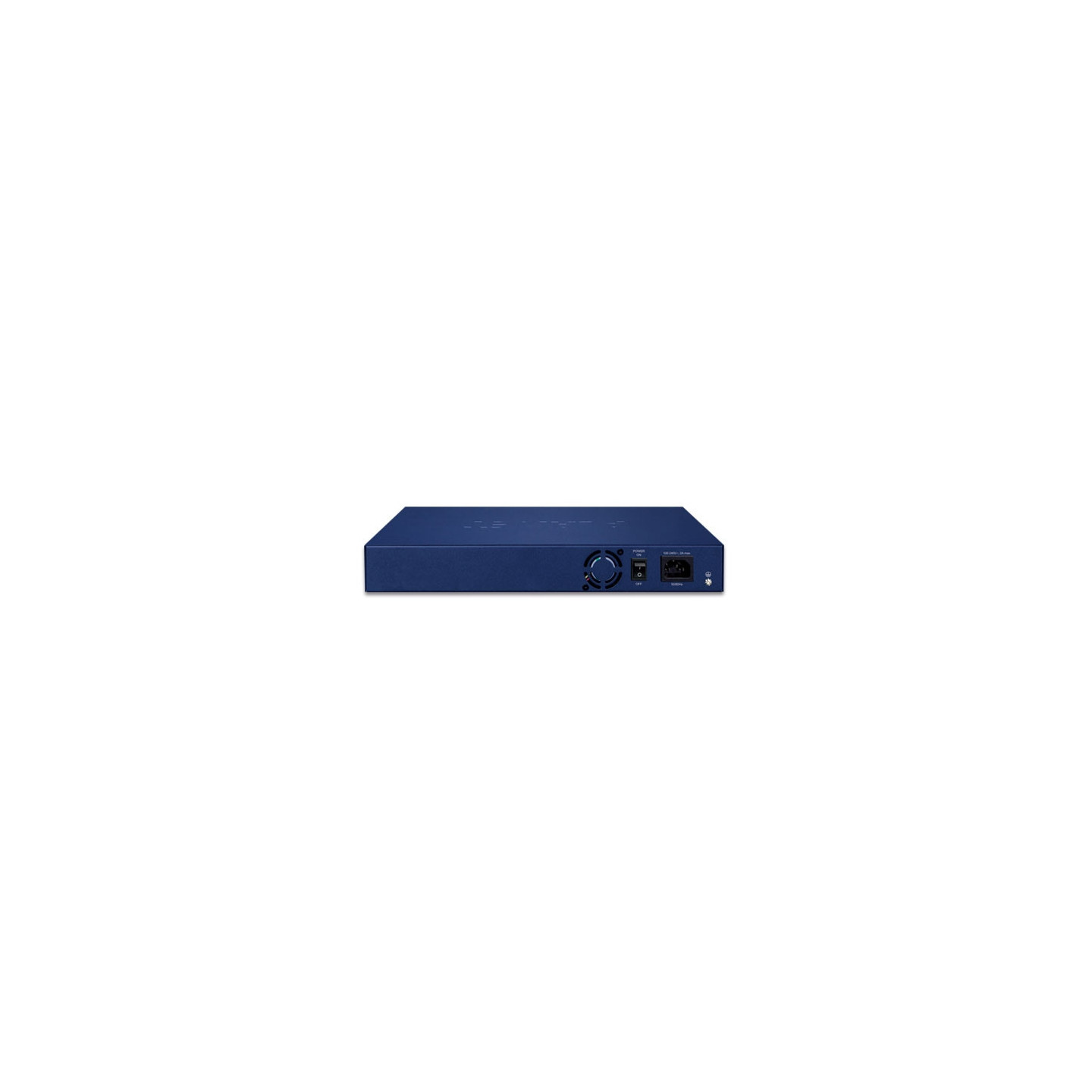

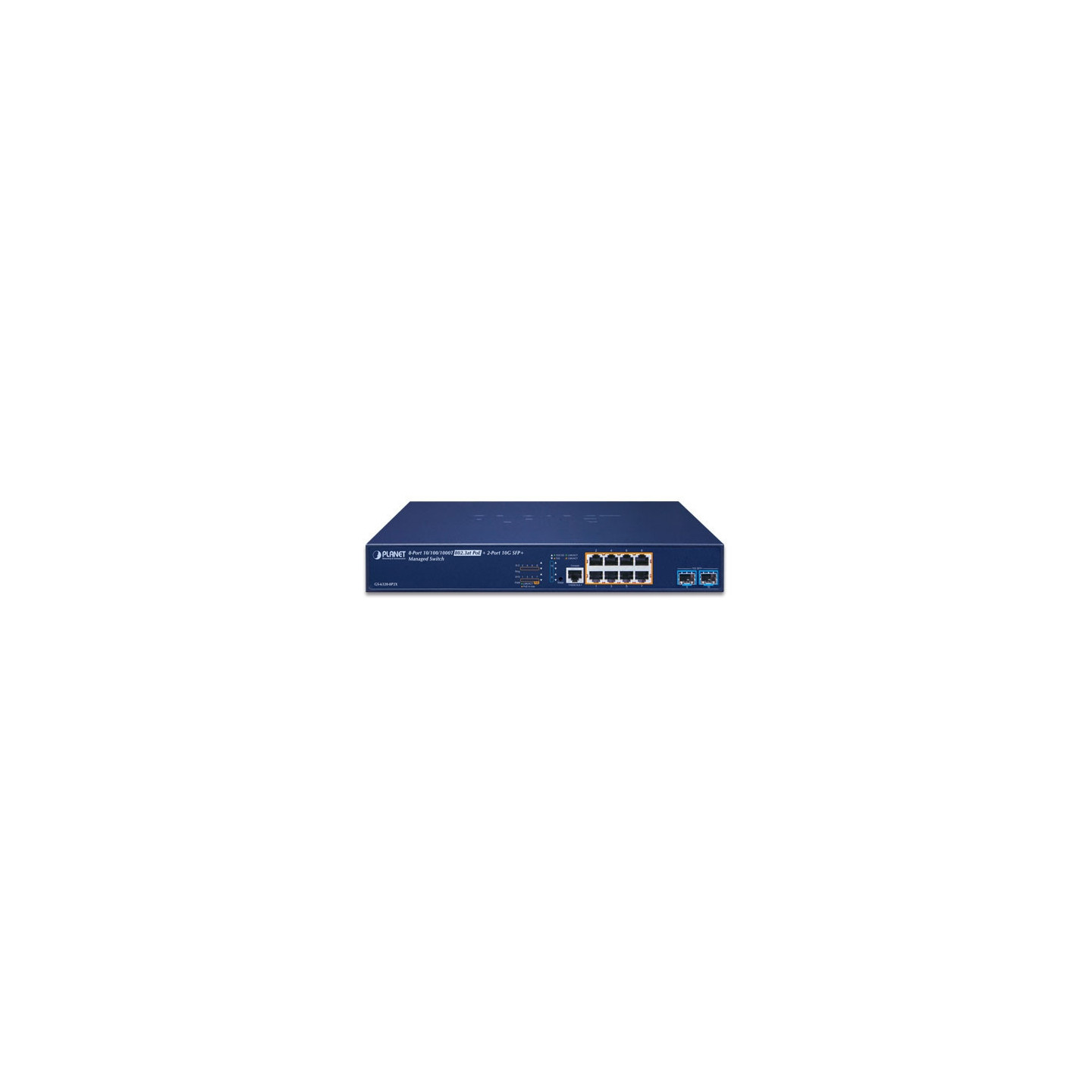

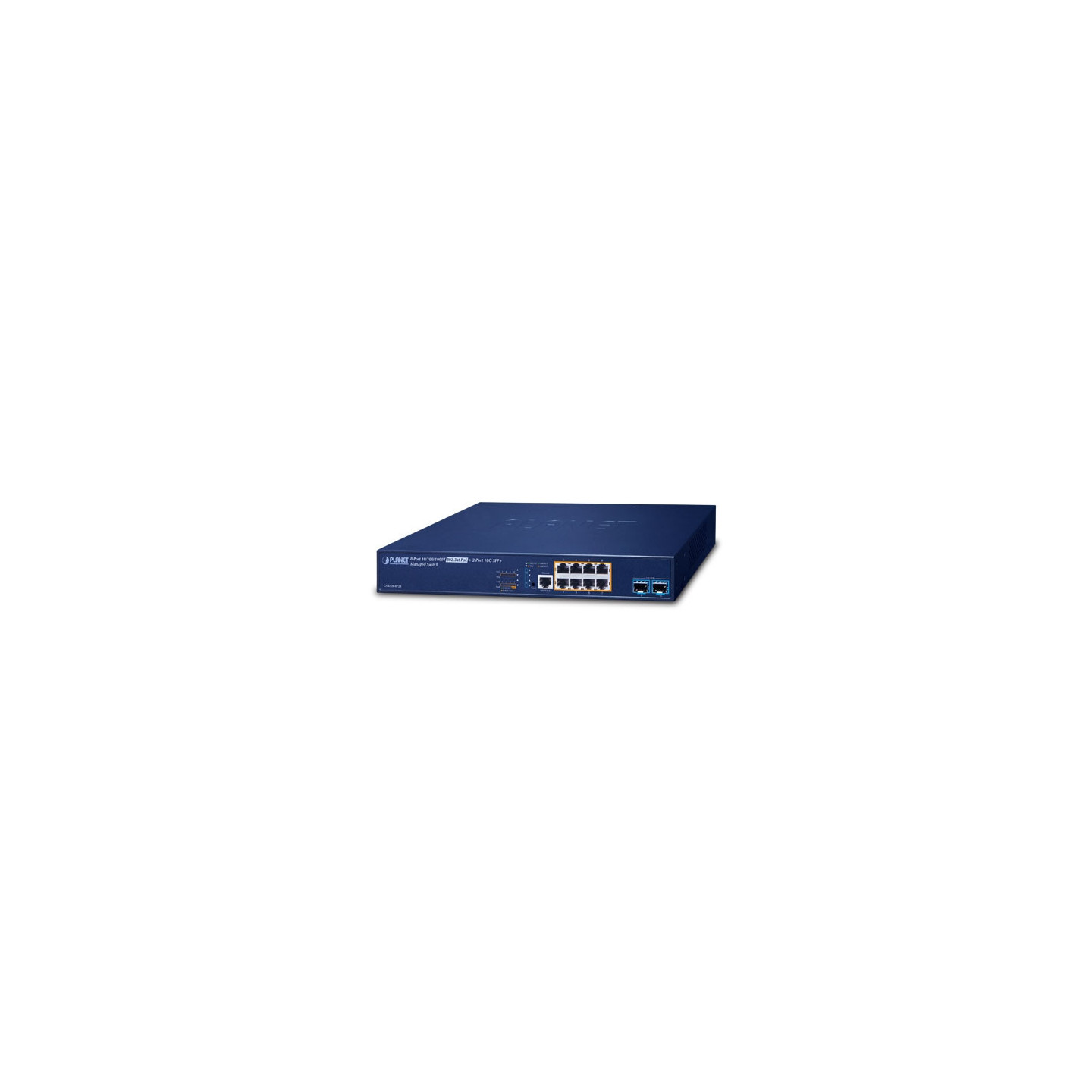

PLANET GS-6320-8P2X

Especificaciones de hardware

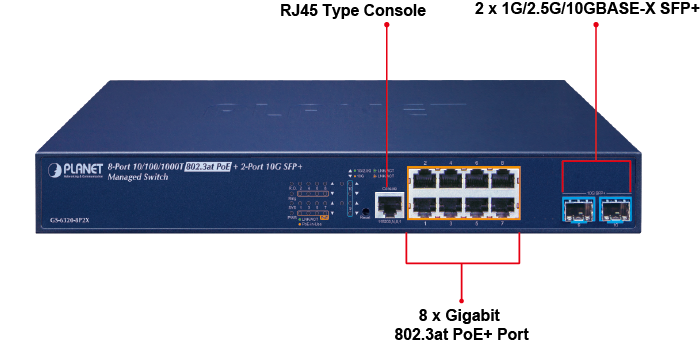

Puertos de cobre 8 x 10/100/1000BASE-T RJ45 interfaz auto-MDI/MDI-X con Port-1 a Port-8

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1G/2.5G/10G BASE-X con Port-9 a Port-10

Puerto de inyector PoE 8 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-8

Consola 1 puerto serie RJ45 (115200 , 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Dimensiones (ancho x fondo x alto) 330,2 x 153 x 44 mm, altura 1U

Peso 1,6 KG

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz

Consumo de energía Máx. 14,8 vatios/50,47 BTU (encendido sin conexión)

Máx. 162 vatios/552,42 BTU (carga completa con función PoE+)

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

R.O. (verde), anillo (verde), SYS (verde), PWR (verde)

Interfaces RJ45 10/100/1000BASE-T (puerto 1 a puerto 8):

10/100/1000Mbps LNK/ACT (verde)

PoE en uso (ámbar) (puerto 1 a puerto 8)

Interfaces SFP 1G/2.5G/10G Mbps (puerto 9 a puerto 10):

1G/2.5G LNK/ACT (Verde)

10G LNK/ACT (Ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 56 Gbps/sin bloqueo

Rendimiento 41.67Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4,1 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9KB

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at PoE Plus, PSE

Retrocompatible con IEEE 802.3af PoE PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 52 V CC, máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 120 vatios (máx.) @ 25 grados C

100 vatios (máx.) @ 50 grados C

Capacidad PoE PD @ 7 vatios: 8 unidades

PD @ 15.4 vatios: 7 unidades

PD @ 30.8 vatios: 3 unidades

Funciones de gestión de PoE

Gestión de sistemas PoE Sistema PoE Control

de administración Entrada automática de energía y control

de presupuesto PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

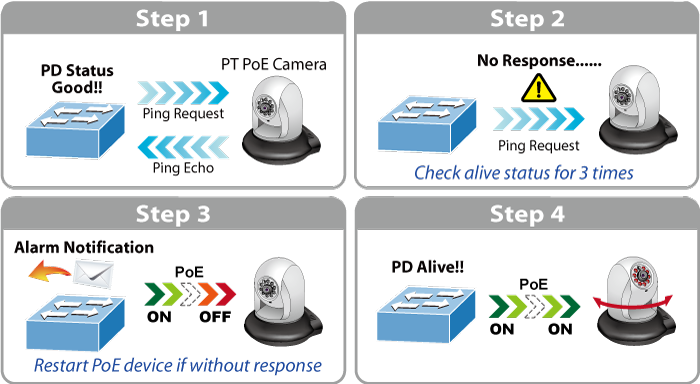

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

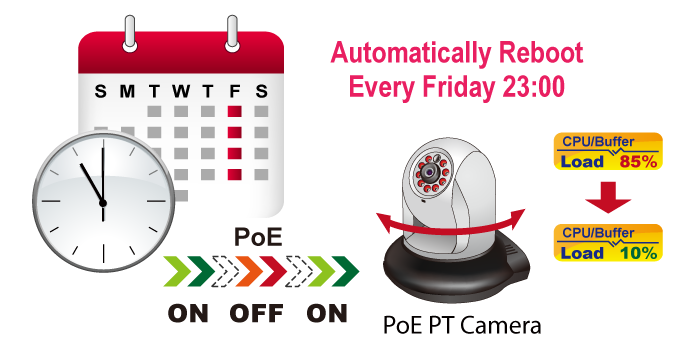

Reciclaje de energía PoE Sí, horario diario o predefinido

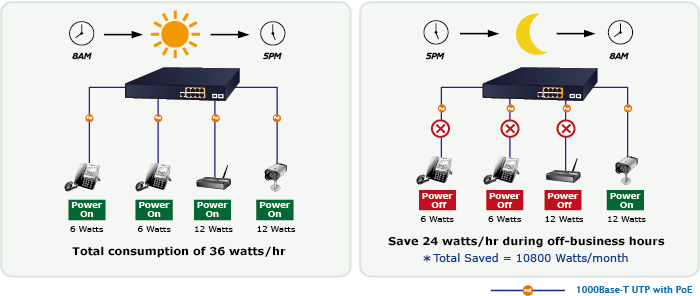

Programación de PoE 4 perfiles de programación

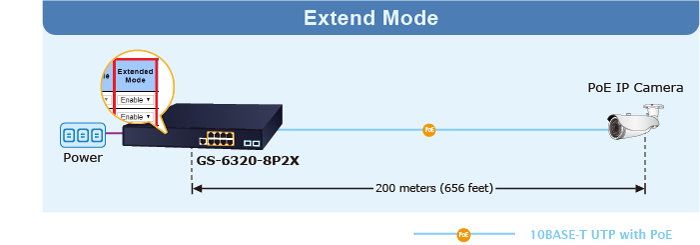

Modo de extensión PoE Sí, máx. 160 a 200 metros

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento IPv4 RIPv2

IPv4 OSPFv2

IPv6 OSPFv3

Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Admite hasta 5 sesiones

VLAN VLAN basada en etiquetas IEEE 802.1Q,

tunelización IEEE 802.1ad Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP (troncal estática)

Admite 5 grupos de troncales con 2 puertos por troncal

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

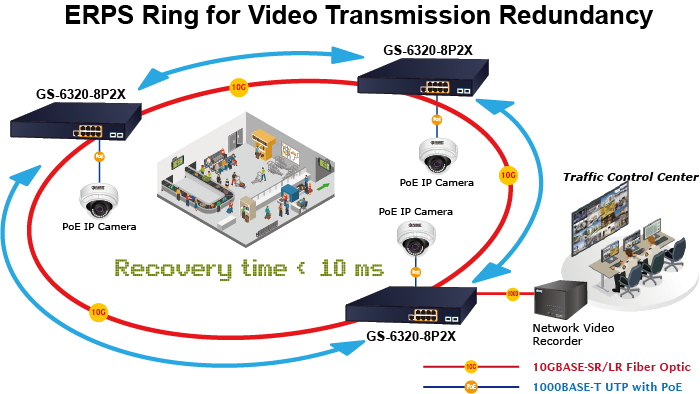

Anillo Admite ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación < 50ms @ 16 nodos

Soporta anillo mayor y subanillo

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000Mbps

Salida: 10 Kbps ~ 13000Mbps

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión

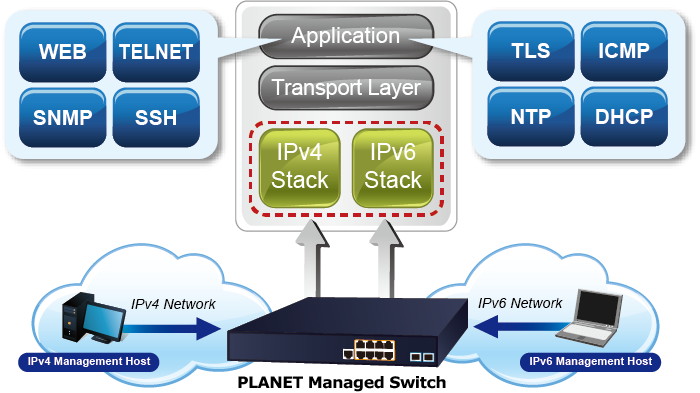

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

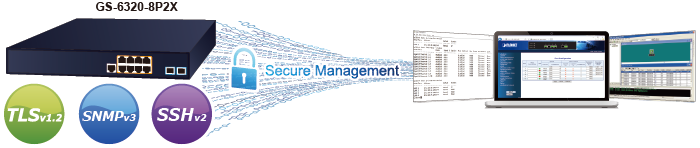

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility Aplicación

PLANET CloudViewer

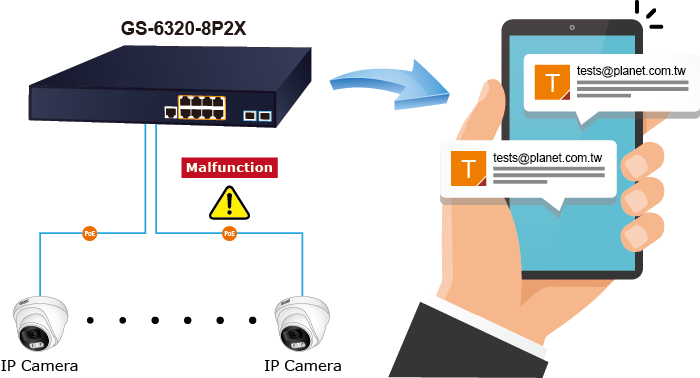

Gestión de eventos Syslog

remoto SMTP de registro

del sistema

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2737 MIB

de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2618 MIB

de cliente RADIUS RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

Autenticación de puerto IEEE 802.1x Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 2453 RIP v2

Entornos

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
