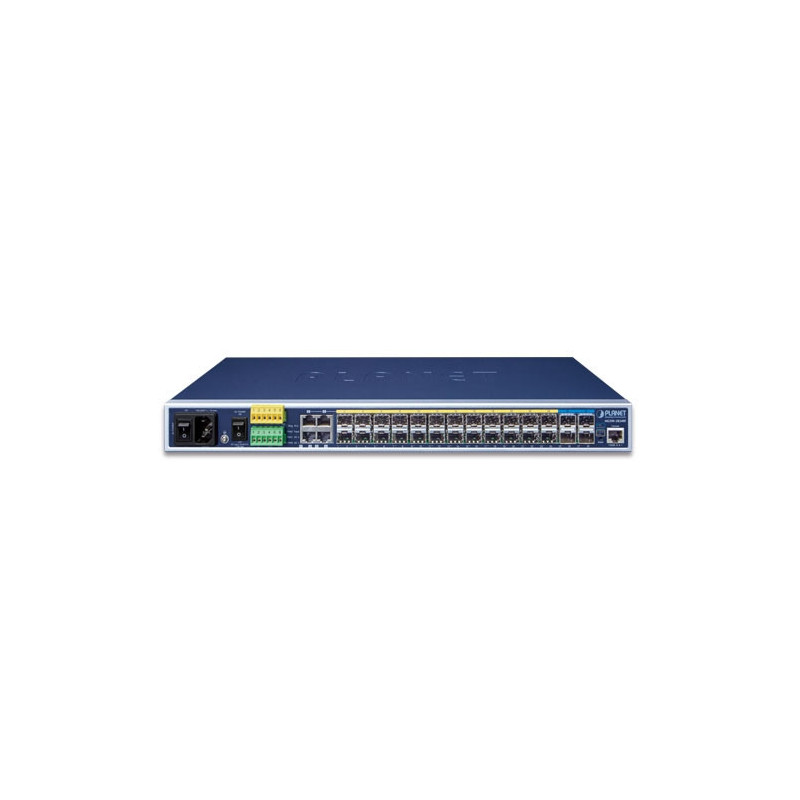

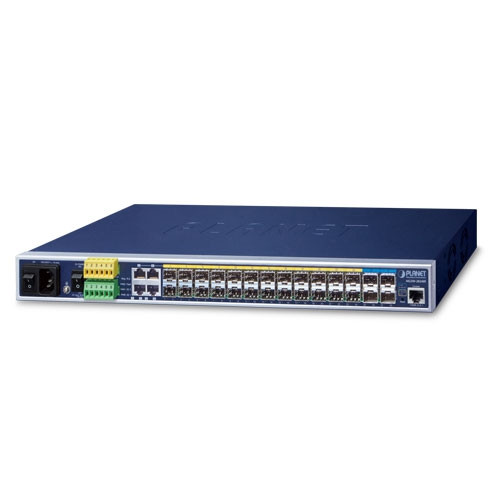

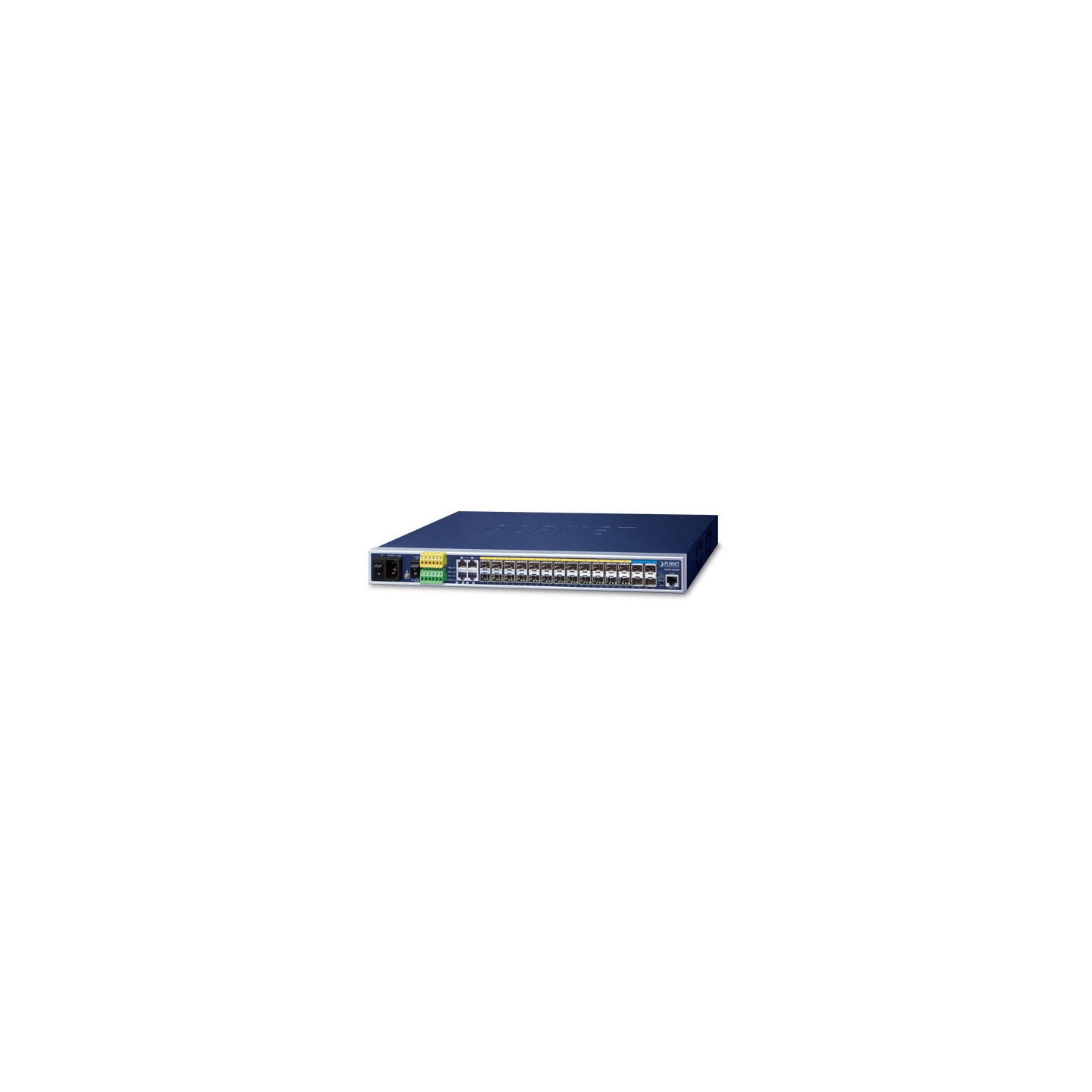

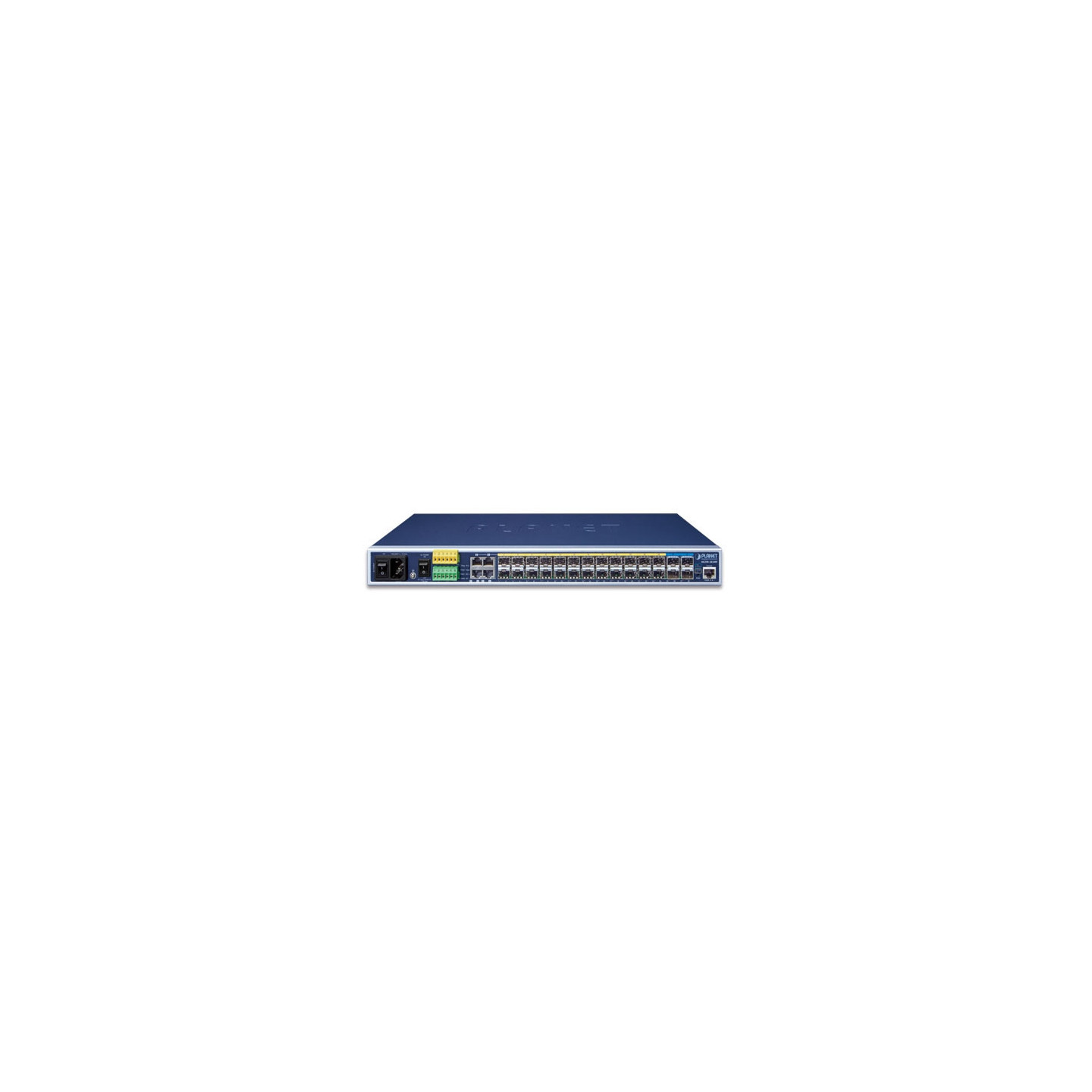

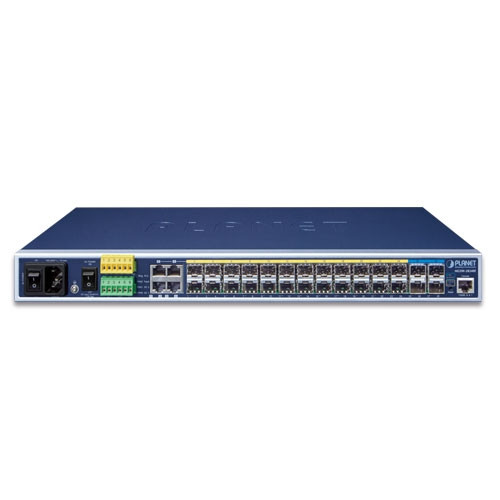

PLANET MGSW-28240F

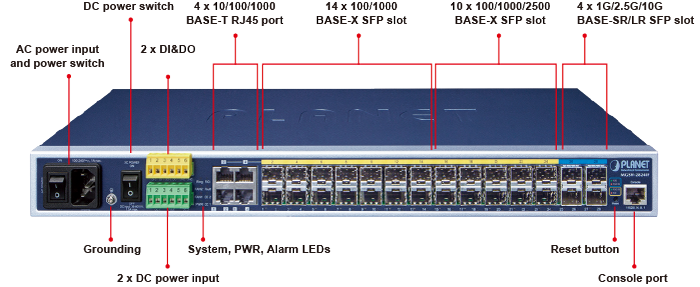

Especificaciones de hardware

Puertos de cobre 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X, compartidos con el puerto-1 al puerto-4

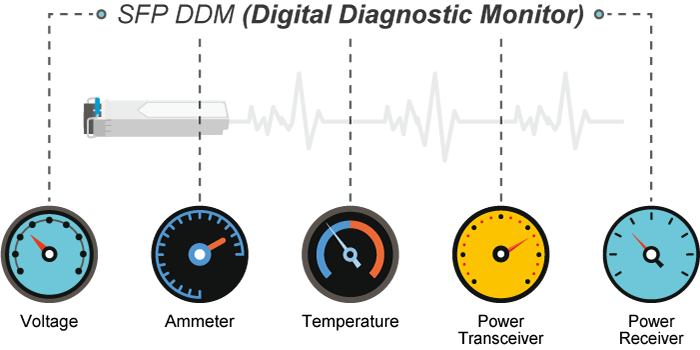

Puertos SFP 14 interfaces SFP 100/1000BASE-X (Puerto-1 a Puerto-14)

Compatible con transceptor

SFP 100BASE-FX 10 Interfaces SFP 100/1000/2500BASE-X (Puerto-15 a Puerto-24)

Compatible con transceptor SFP 100BASE-FX y 2500BASE-X

Puertos SFP+ 4 interfaces SFP+ BASE-SR/LR de 10 Gb (del puerto 25 al puerto 28)

compatibles con el transceptor SFP 1000BASE-SX/LX/BX y 2500BASE-X

Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Dimensiones (ancho x fondo x alto) 443,7 x 200 x 44,2 mm, 1U de altura

Peso 2.935kg

Consumo de energía Entrada de CA: Máx. 36,5 vatios/125,2 BTU

Entrada de CC: Máx. 38,7 vatios/132,7 BTU

Requisitos de alimentación: CA CA 100 ~ 240 V, 50 / 60 Hz 1 A

Requisitos de alimentación: CC CC 36 ~ 60 V, 1,5 A

DI y DO 2 entradas digitales (DI):

Nivel 0: -24 ~ 2.1V

Nivel 1: 2.1 ~ 24V

Corriente de entrada máx.: 10 mA

2 salidas digitales (DO): Colector abierto a 24 V CC, 100 mA

Protección EFT 6KV CC

Protección contra descargas electrostáticas 6KV CC

Indicador LED Sistema:

PWR (verde), DC1 (verde), DC2 (verde), anillo de falla (rojo)

(verde), ósmosis inversa (verde)

Interfaces RJ45 10/100/1000T (puerto 1 a puerto 4):

1000 Mbps LNK/ACT (verde)

10/100 Mbps LNK/ACT (ámbar)

100/1 Gbps Interfaces SFP combinadas (puerto 1 a puerto 14):

1000 Mbps LNK/ACT (verde)

100 Mbps LNK/ACT (ámbar)

100/1G/2,5 Gbps Interfaces SFP combinadas (puerto 15 a puerto 24):

1G/2,5 Gbps LNK/ACT (verde)

100 Mbps LNK/ACT (ámbar)

1G/2,5G/10 Gbps Interfaces SFP+ (puerto 25 a puerto 28):

10 Gbps LNK/ACT (verde)

1G/2,5 Gbps LNK/ACT ( Ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 158 Gbps/sin bloqueo

Rendimiento 117Mpps@64Bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6 Enrutamiento

dinámico OSPFv2

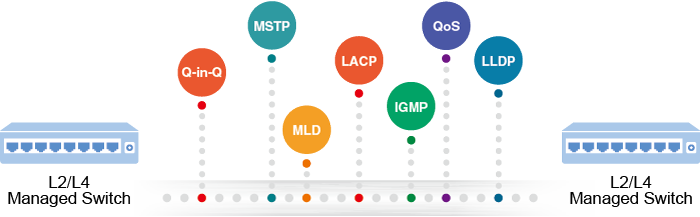

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN etiquetada IEEE 802.1Q VLAN

IEEE 802.1ad Tunelización

Q-in-Q VLAN privada perimetral (PVE)

VLAN basada en MAC VLAN

basada en

protocolo VLAN de voz VLAN

IP

MVR (registro de VLAN de multidifusión)

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

GVRP

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

14 grupos troncales con 16 puertos por grupo troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación:

Número de

puerto 802.1p Prioridad

802.1Q Etiqueta

VLAN Campo DSCP/ToS en el paquete IP

Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps

Salida: 100 Kbps ~ 1000 Mbps

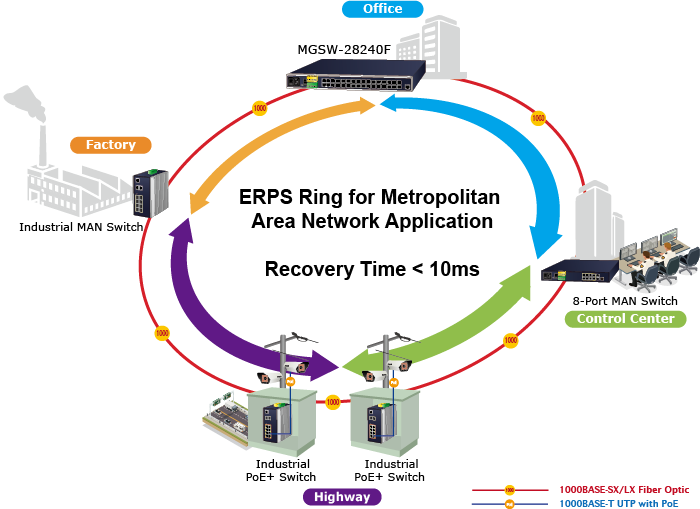

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Gestión de Switches

Interfaces de administración básicas Consola local y navegador

web Telnet

SNMP v1, v2c

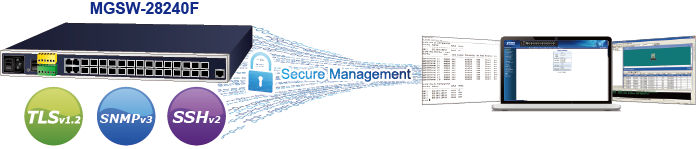

Interfaces de gestión seguras SSHv2

TLSv1.2

SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Smart Discovery Utility PLANET Controlador

basado en hardware PLANET NMS-500 y NMS-1000V Aplicación PLANET CloudViewer

Gestión de eventos Syslog

remoto Registro

del sistema local SMTP

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP Forward MIB

RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión IEEE 802.1w Protocolo

de árbol de expansión rápida IEEE 802.1s Protocolo

de árbol de expansión múltiple Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 2328 OSPF v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

Conmutación de protección de anillo Ethernet UIT G.8032

Medio ambiente

Operativo Temperatura: -10 ~ 60 grados C para la entrada

de alimentación de CA -40 ~ 75 grados C para la entrada

de alimentación de CC Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 80 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
