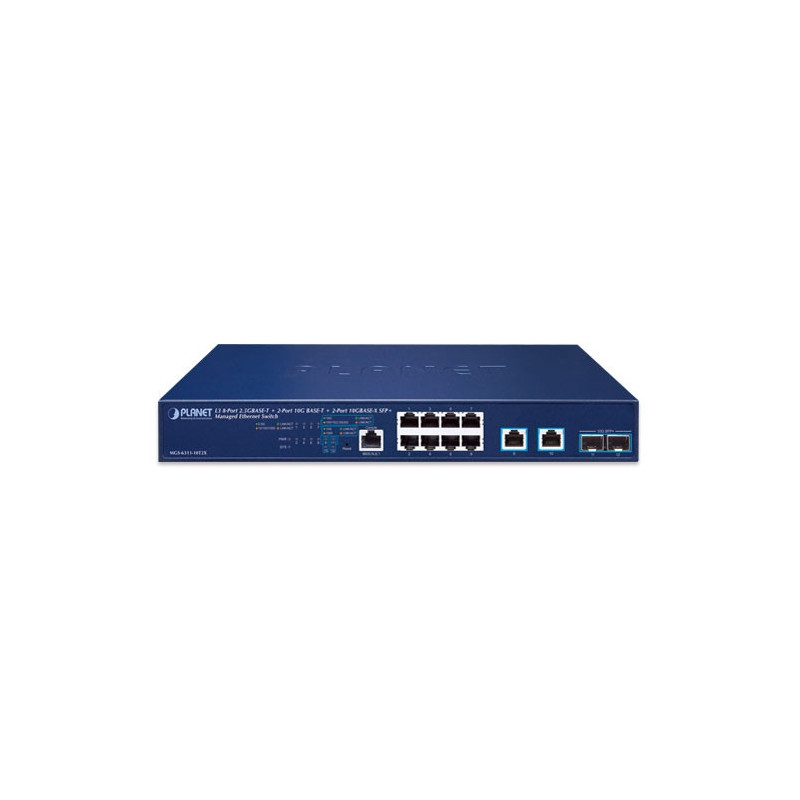

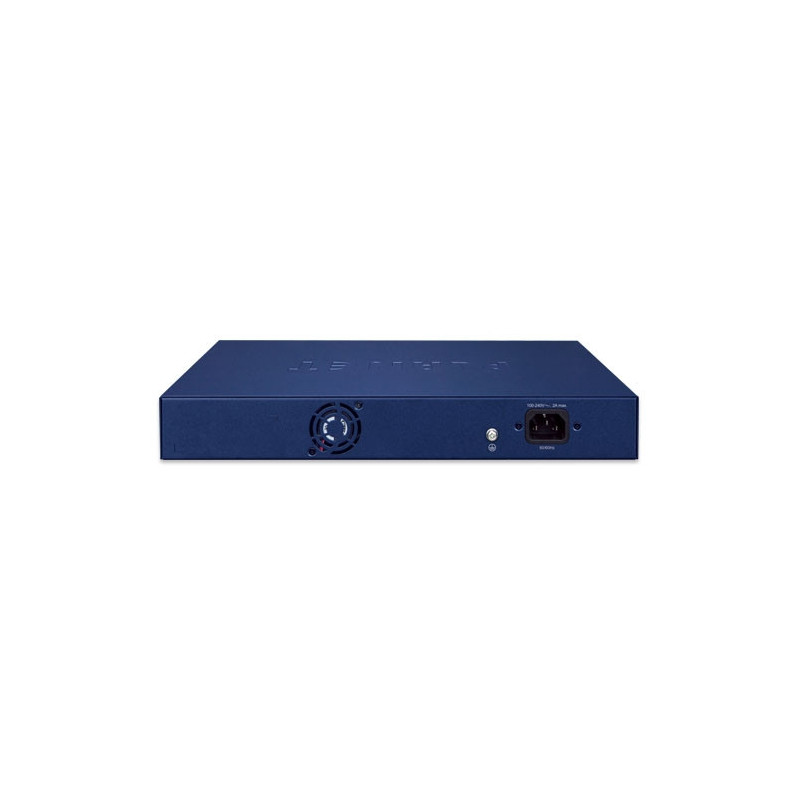

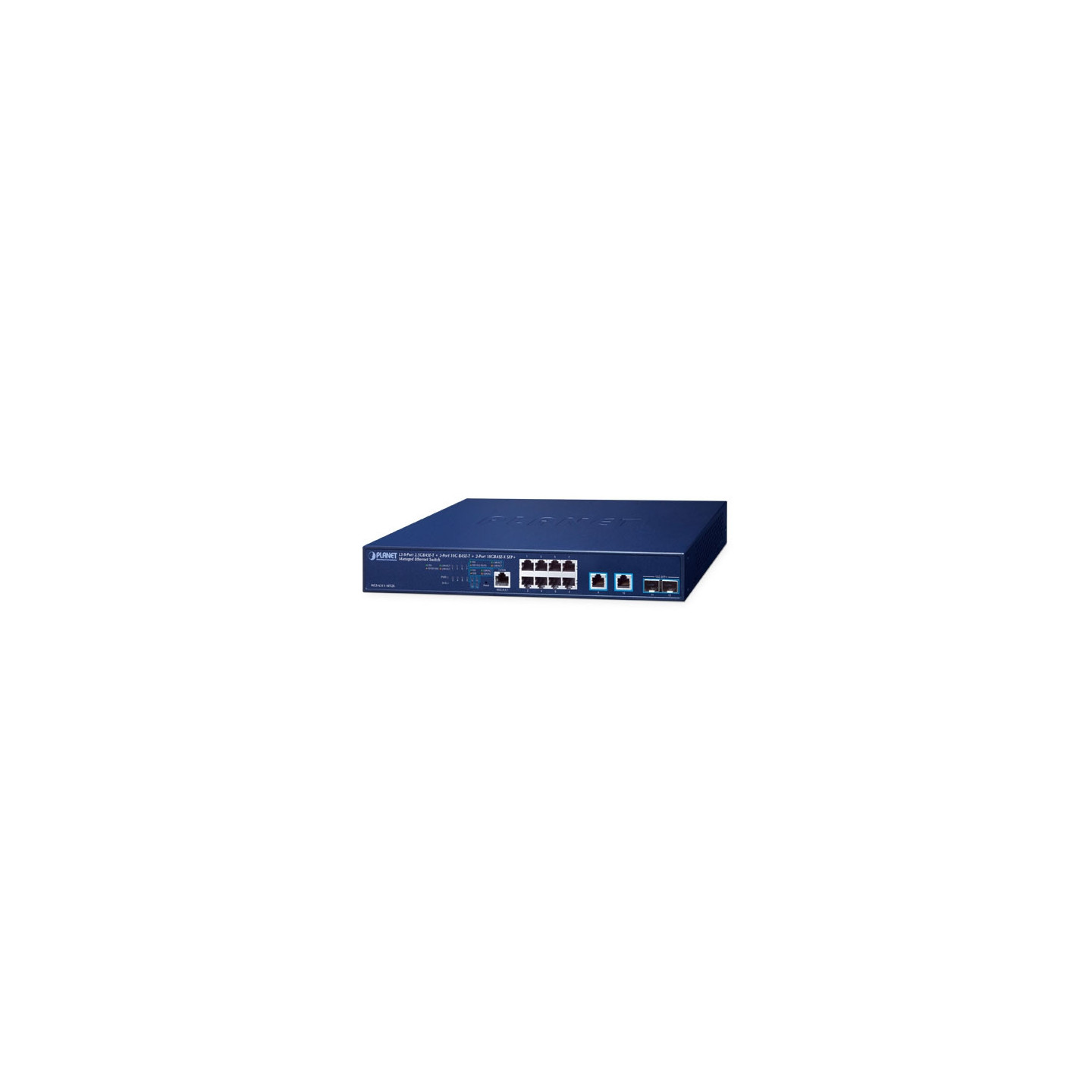

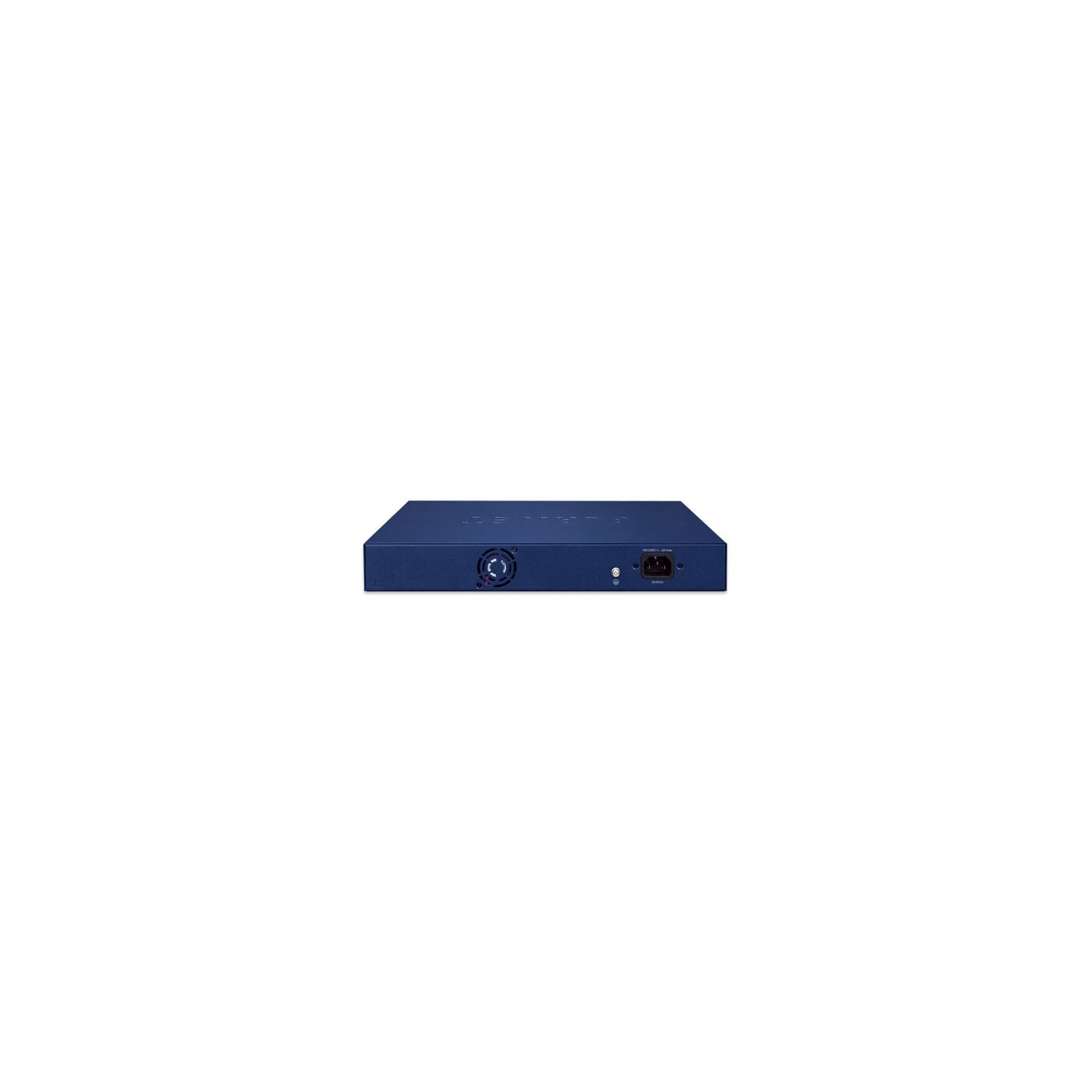

PLANET MGS-6311-10T2X

Especificaciones de hardware

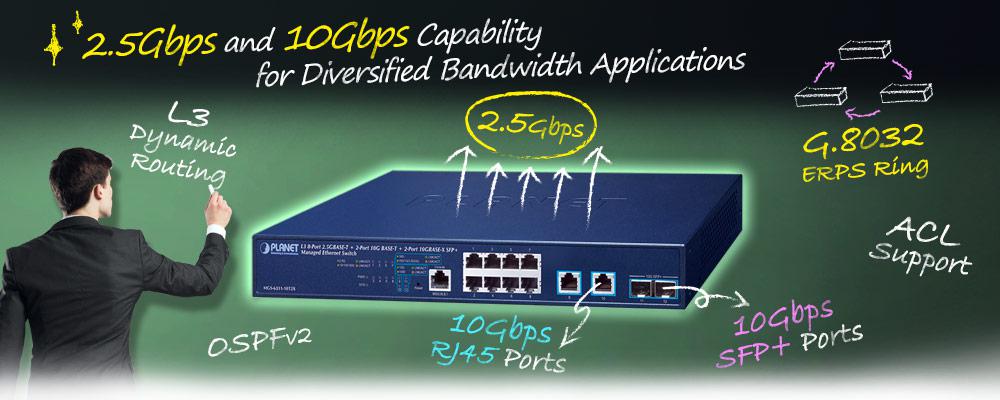

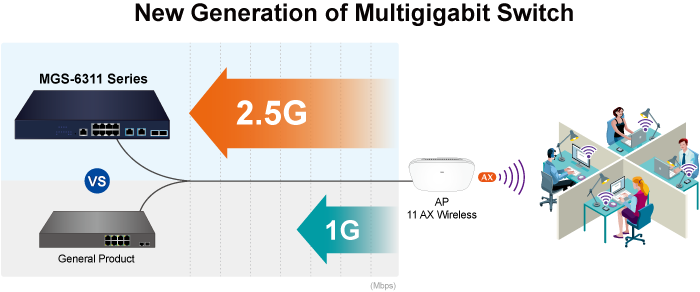

Puertos de cobre 8 puertos de cobre RJ45 10/100/1000/2500BASE-T (puertos 1 a 8)

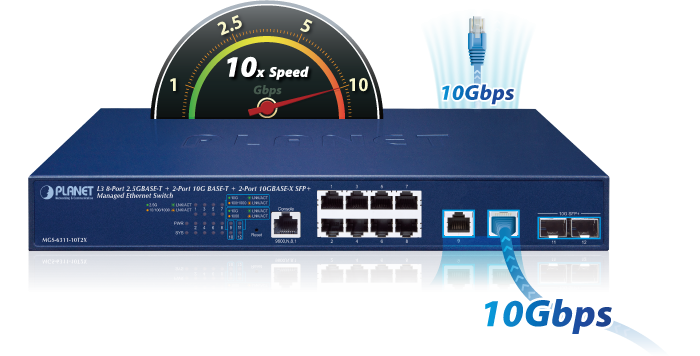

2 puertos de negociación automática RJ45 10GBASE-T (puertos 9 a 10)

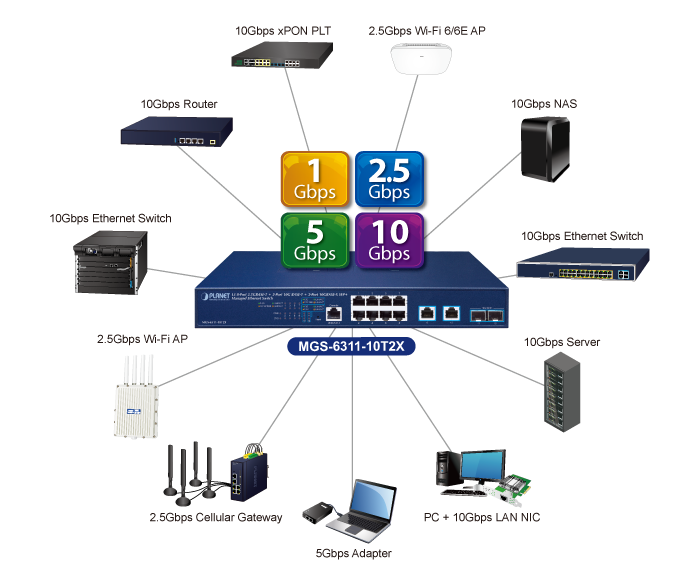

Soporta velocidad de datos 10G/5G/2.5G/1G/100Mbps

Puertos SFP+ 10G 2 interfaces SFP+ 10GBASE-SR/LR (PUERTOS 9 A 10)

Compatible con versiones anteriores del transceptor SFP 1000BASE-SX/LX/BX

Puerto de consola 1 puerto serie RJ45 a RS232 (9600, 8, N, 1)

CPU MIPS 800MHz

CARNERO 512 millones de bytes

Memoria flash 32 millones de bytes

Protección contra descargas electrostáticas Contacto ±6KV, Aire ±8KV

Protección contra sobretensiones Modo diferencial ±2KV , Modo común ±4KV

Dimensiones (ancho x fondo x alto) 330 x 230 x 43,6 mm, 1U de altura

Peso 1953g

Consumo de energía 26,6 vatios/ 90,7 BTU

Requisitos de alimentación: CA CA 100 ~ 240 V, 50 / 60 Hz

Abanicar 1

LED Sistema:

PWR (verde), SYS (verde)

Puertos:

2.5GBASE-T RJ45 Puertos:

2500Mbps LNK/ACT (verde)

10/100/1000Mbps LNK/ACT (ámbar)

10GBASE-T RJ45 Puertos:

10G LNK/ACT (verde)

100/1G/2.5G/5G LNK/ACT ( Ámbar)

Puertos 10GBASE-X SFP:

10G LNK/ACT (verde)

1G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 120 Gbps/sin bloqueo

Rendimiento del conmutador 89.28Mpps

Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático

Tabla ARP 8K

Tabla de enrutamiento 6K

Interfaz IP 1024

Tabla ACL 4K

Búfer de datos compartidos 12 MB

Tabla de multidifusión 1K

Bastidor Jumbo 12KBytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Funciones de capa 3 de IPv4

Protocolo de enrutamiento IP Ruta

estática RIPv1/v2

OSPFv2

Protocolo de capa 3 ARP

ARP Proxy

IGMP Proxy

Funciones de capa 3 de IPv6

Otro ICMPv6,ND,DNSv6

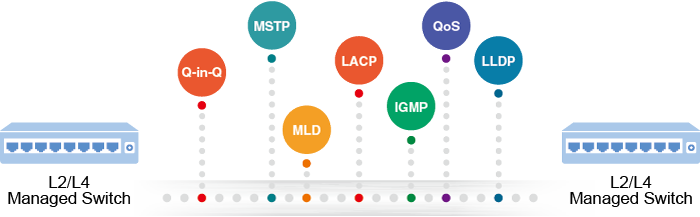

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación de puertos Deshabilitación/habilitación

del control de flujo Control de ancho de banda en cada puerto

Detección de bucle invertido de puerto

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo y el estado de negociación automática de cada puerto

VLAN VLAN etiquetada 802.1Q, hasta 4K Grupos

de VLAN 802.1ad Q-in-Q (apilamiento de VLAN)

GVRP para la administración de

VLAN Compatible con

VLAN privada (PVE) VLAN basada en protocolo VLAN

basada en MAC VLAN

de subred IP

Control de ancho de banda TX/RX/Ambos

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 64 grupos con 8 puertos por grupo troncal

QoS 8 colas de prioridad en todos los puertos

del switch Admite políticas

de CoS de prioridad estricta y Round Robin ponderado (WRR) Clasificación del tráfico:

IEEE 802.1p CoS/ToS

IPv4/IPv6 DSCP WRR basado en

puertos

Multidifusión IPv4 IGMP v1/v2/v3 indagación Compatibilidad con

el modo de consulta IPv4 IPv6 MLD v1/v2 Registro de VLAN

de multidifusión (MVR)

Hasta 1024

Funciones de seguridad

Lista de control de acceso Admite ACL estándar y ampliada ACL

basada en IP/ACL

basada en MAC ACL

basada en tiempo Hasta 4K entradas

Seguridad Aislamiento

de puertos Admite enlace de puertos IP + MAC +

Identificación y filtrado de ACL

basada en L2/L3/L4 Defiéndase contra ataques

DOS o TCP Supresión de paquetes de difusión, multidifusión y unidifusión desconocida Indagación

DHCP, opción DHCP 82/43/60/61/67

Control de autoridad de línea de comandos basado en niveles de usuario

AAA TACACS+ e IPv4/IPv6 a través de RADIUS

Autenticación Control de acceso a la red basado en puertos IEEE 802.1x

Funciones de gestión de Switches

Configuración del sistema Consola, Telnet, navegador web, SNMP v1, v2c

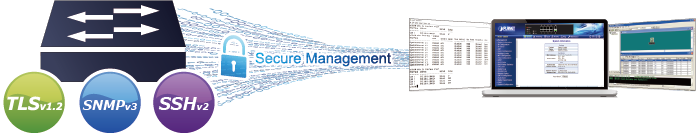

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Administración Gestión de pila dual IPv4 e IPv6 Inspección

de seguridad de IP de usuario para SNMP

IPv4/IPv6 SNMP v1, v2c y v3

SNMP MIB y TRAP

SNMP RMON 1, 2, 3, 9 cuatro grupos

IPv4/IPv6 FTP/TFTP

IPv4/IPv6 NTP

Autenticación RADIUS para IPv4/IPv6 Telnet nombre de usuario y contraseña

IPv4/IPv6 SSH

La configuración correcta para que los usuarios adopten la CLI de administración

de shell del servidor RADIUS, consola, Telnet

Security Función de gestión de la red de seguridad IP: evite el aterrizaje ilegal en un área

no restrictiva Servidor Syslog para IPv4 e IPv6

TACACS+

PLANET Smart Discovery Utility

MIB SNMP RFC 1213 MIB-II

RFC 1215 Grupo

de trabajo de ingeniería de Internet RFC 1271 RMON

RFC 1354 MIB

de reenvío de IP RFC 1493 MIB

de puente RFC 1643 MIB

similar a éter RFC 1907 SNMP v2

RFC 2011 IP/ICMP MIB

RFC 2012 TCP MIB

RFC 2013 UDP MIB

RFC 2096 MIB

de reenvío IP RFC 2233 if MIB

RFC 2452 TCP6 MIB

RFC 2454 UDP6 MIB

RFC 2465 IPv6 MIB

RFC 2466 ICMP6 MIB

RFC 2573 SNMP v3 notificar

RFC 2574 SNMP v3 VACM

, RFC 2674 Extensiones de MIB de puente (IEEE 802.1Q MIB)

Extensiones de MIB de puente RFC 2674 (IEEE 802.1P MIB)

Conformidad con la norma

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z Gigabit 1000BASE-SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3bz Gigabit 2.5G, 5GBASE-T

IEEE 802.3an Gigabit 10GBASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1ag CFM

IEEE 802.1D Protocolo

de árbol de expansión IEEE 802.1w Protocolo de árbol de expansión rápida IEEE 802.1w

Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puertos

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 1058 RIP v1

RFC 2453 RIP v2

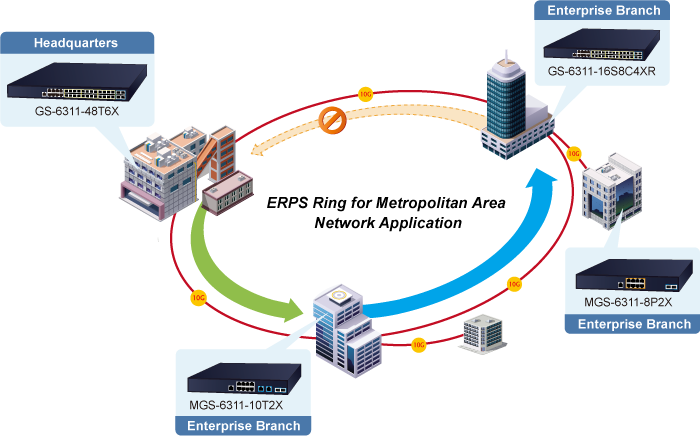

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 90% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 90% (sin condensación)
