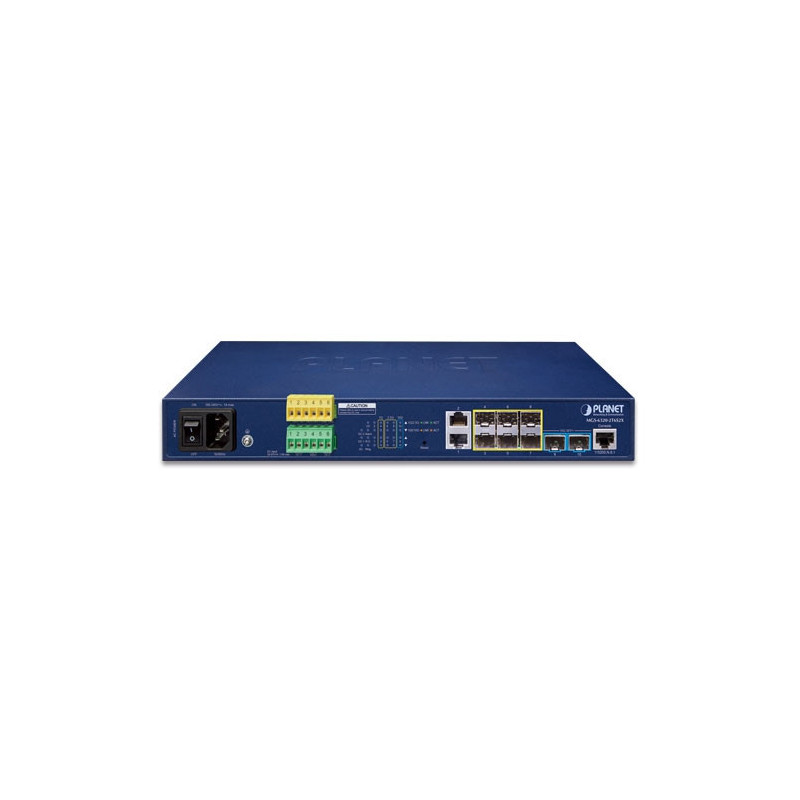

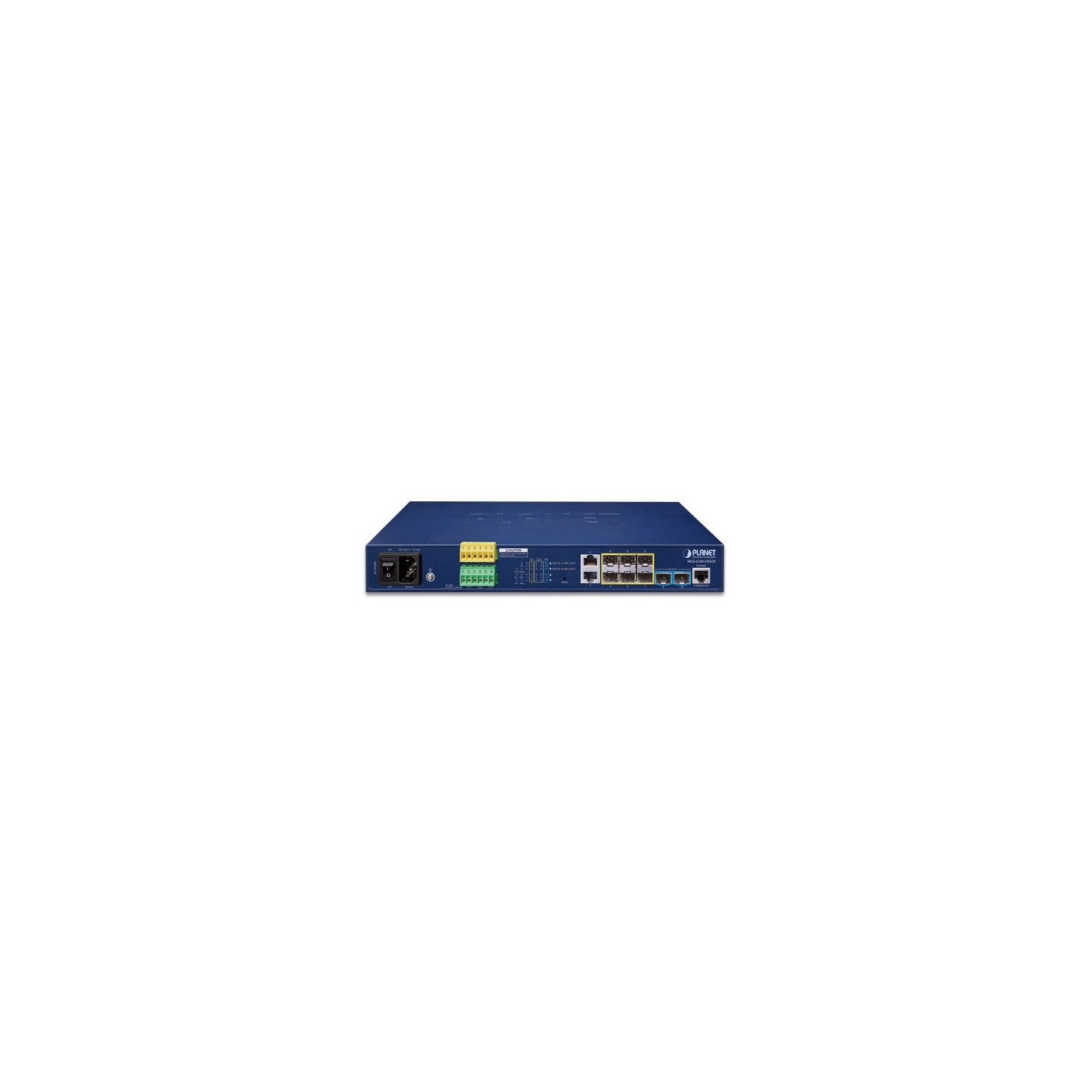

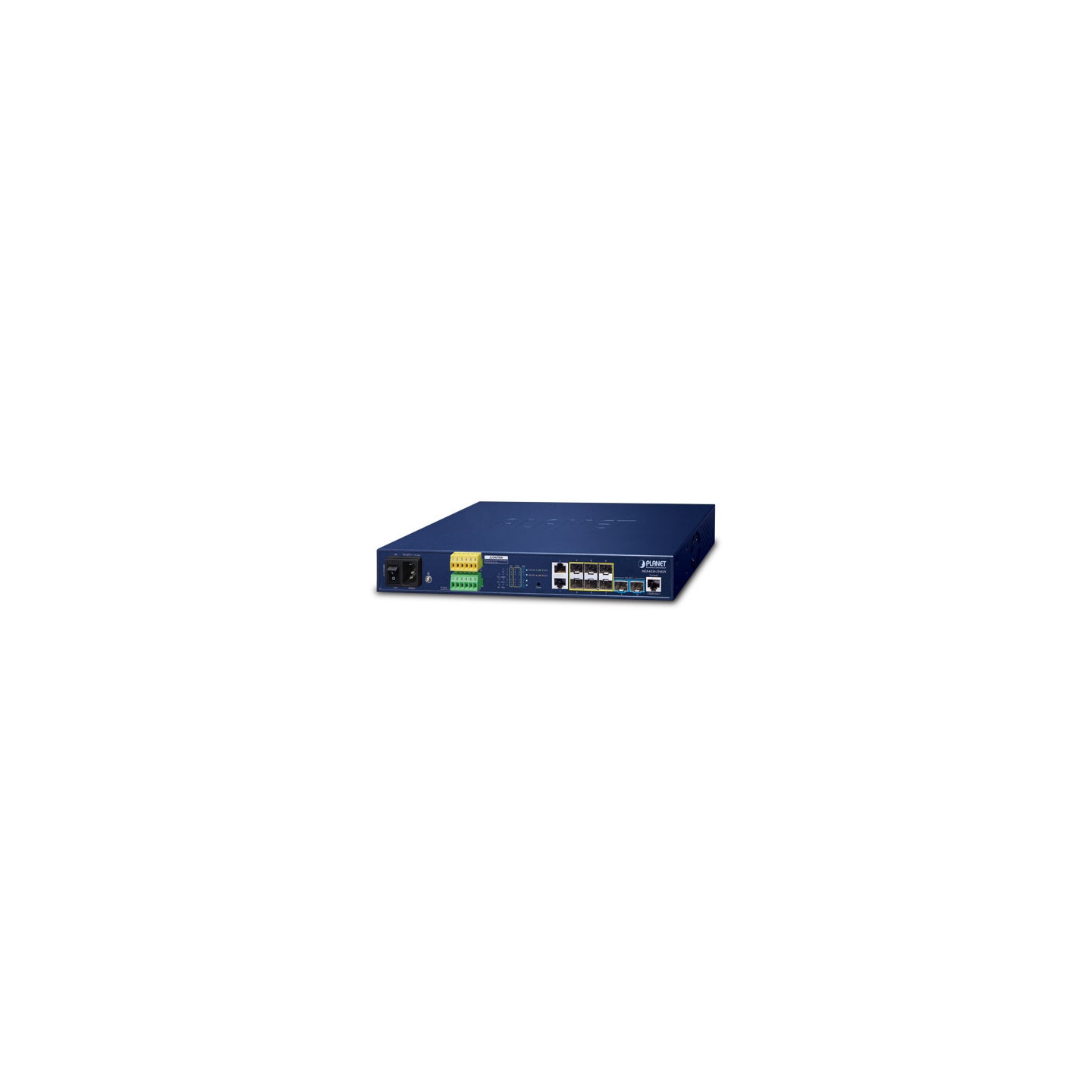

PLANET MGS-6320-2T6S2X

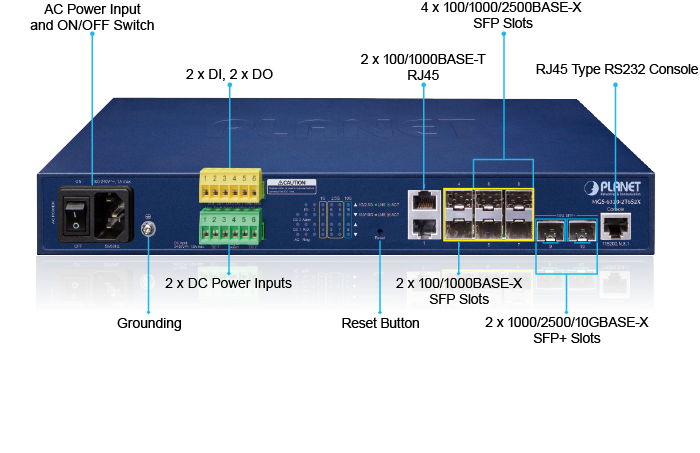

Especificaciones de hardware

Puertos de cobre 2 puertos

100/1000BASE-T RJ45 auto-MDI/MDI-X (puerto 1 y puerto 2)

Puertos SFP 2 puertos SFP 1000BASE-SX/LX/BX (Puerto 3 y puerto 4)

Compatible con SFP 100BASE-FX.

4 puertos SFP 100/1000/2500BASE-X (PUERTO 5 y puerto 8)

Puertos SFP+ 2 puertos SFP 1000/2500/10GBASE-X (puerto 9 y puerto 10)

Consola 1 puerto serie RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

CARNERO 512 millones de bytes

Memoria flash 64Mbytes

Dimensiones (ancho x fondo x alto) 330,2 x 153 x 44 mm, 1U de altura

Peso 1486g

Requisitos de alimentación CA 100 ~ 240 V, 50 / 60 Hz 1 A

24 V CC @ 1.5 A, Rango: 24 V ~ 57 V CC

Consumo de energía Máx. 16,2 vatios/55,2 BTU (entrada de CA)

Máx. 17,6 vatios/60 BTU (entrada de CC)

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

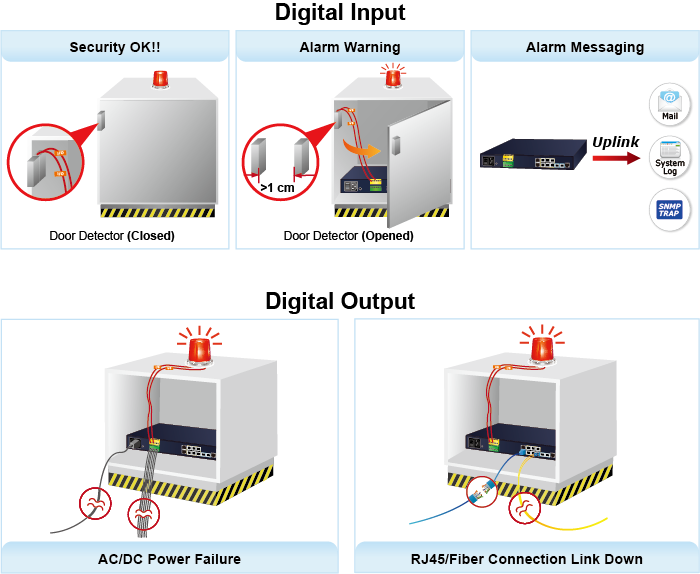

DI/DO 2 Entrada digital (DI): Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA máx.

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

PWR (verde), DC 1 (verde), DC 2 (verde)

DI/DO (rojo), alarma (rojo), anillo (verde), propietario del anillo (verde)

Puertos Gigabit RJ45 (puertos 1 a 2)

100 LNK/ACT (ámbar)

1G LNK/ACT (VERDE)

Puertos Gigabit SFP (puertos 3 a 4)

100 LNK/ACT (ámbar)

1G LNK/ACT (VERDE)

Puertos Gigabit SFP (puertos 5 a 8)

100 LNK/ACT (ámbar)

1G/2.5G LNK/ACT (verde)

10 puertos Gigabit SFP (puertos 9 a 10)

10G LNK/ACT (ÁMBAR)

1G/2.5G LNK/ACT (VERDE)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 68 Gbps/sin bloqueo

Rendimiento Paquete de 50.59Mpps @ 64Bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

CARNERO 512 millones de bytes

Flash 64Mbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10KB

Funciones de capa 3

IP Interfaces Máx. 32 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas

de ruta estática Máx. 1K entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv1/v2

IPv4 OSPFv2

IPv6 OSPFv3

Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6

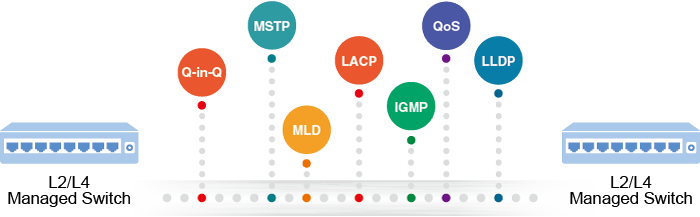

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo Deshabilitar/habilitar

el control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Admite hasta 5 sesiones

VLAN VLAN basada en etiquetas IEEE 802.1Q,

tunelización IEEE 802.1ad Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 5 grupos de troncales con 10 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

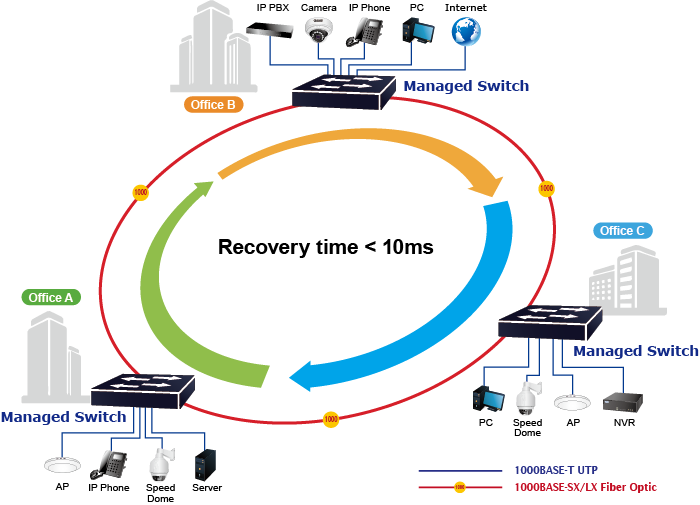

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Indagación IGMP IGMP (v1/v2/v3) Indagación, hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo MLD Querier

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 13128 Mbps

Salida: 500 Kb ~ 13128 Mbps

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión de Switches

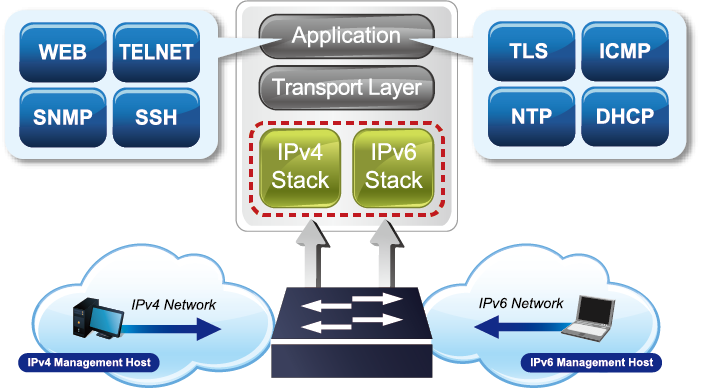

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

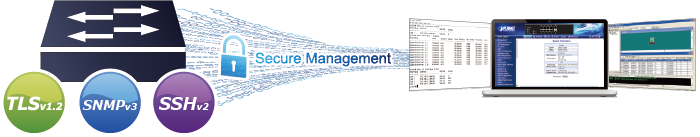

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility

Sistema PLANET NMS y CloudViewer

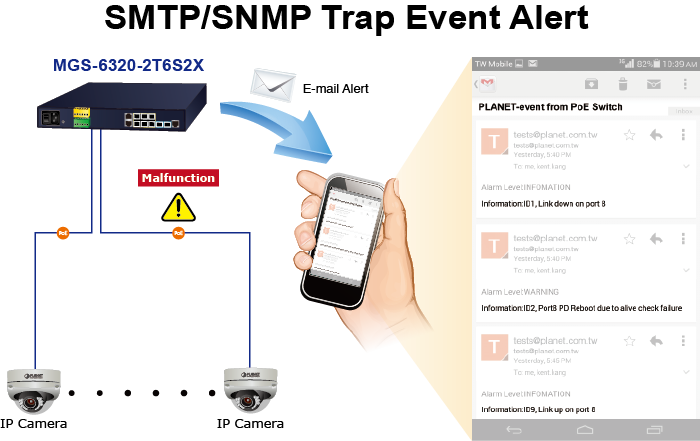

Gestión de eventos SMTP de registro

del sistema local de Syslog

remoto

MIB SNMP MIB SNMP

RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB

RFC 2665 MIB

similar al éter RFC 2737 MIB

de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2618 RADIUS MIB

de cliente RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3ae 10Gb/s Ethernet

IEEE802.3x control de flujo y contrapresión

IEEE802.3ad puerto troncal con LACP

IEEE802.1D Protocolo

de árbol de expansión rápida IEEE802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE802.1p Etiquetado

de VLAN IEEE802.1Q IEEE 802.1x Autenticación de puertos Control

de red IEEE 802.1ab LLDP

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 2453 RIP v2

Medio ambiente

Operativo Temperatura: -10 ~ 60 grados C para la entrada

de alimentación de CC 0 ~ 50 grados C para la entrada

de alimentación de CA Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
