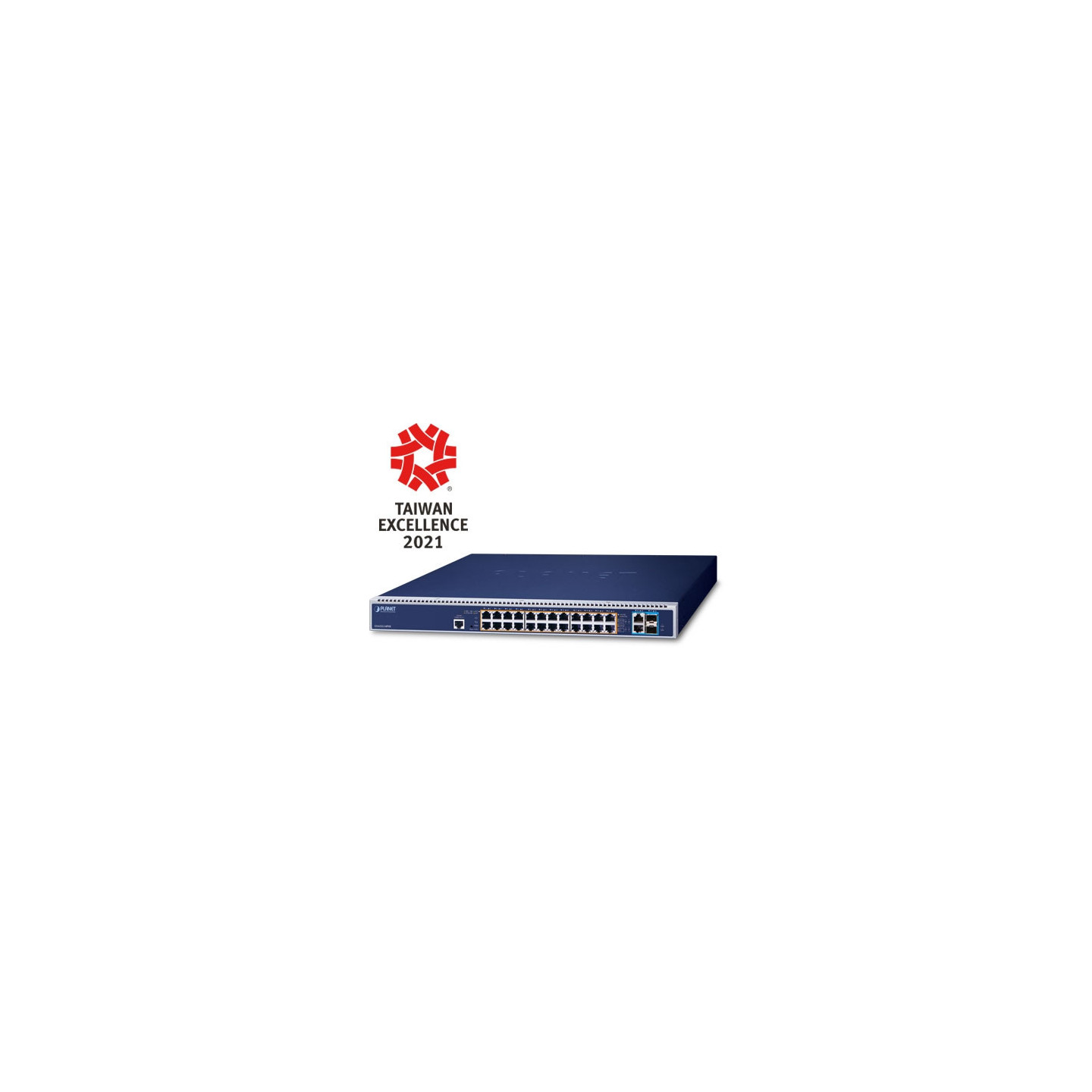

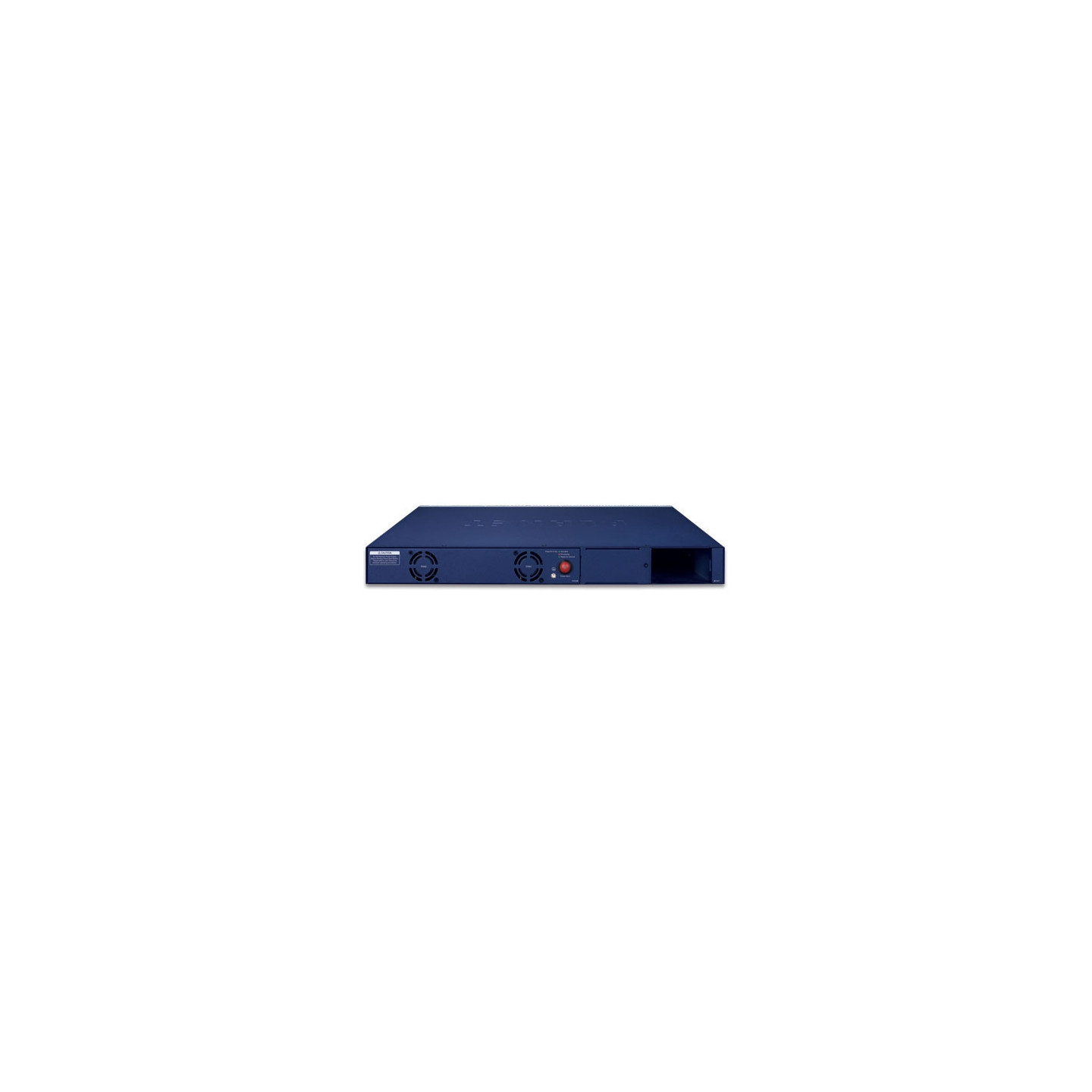

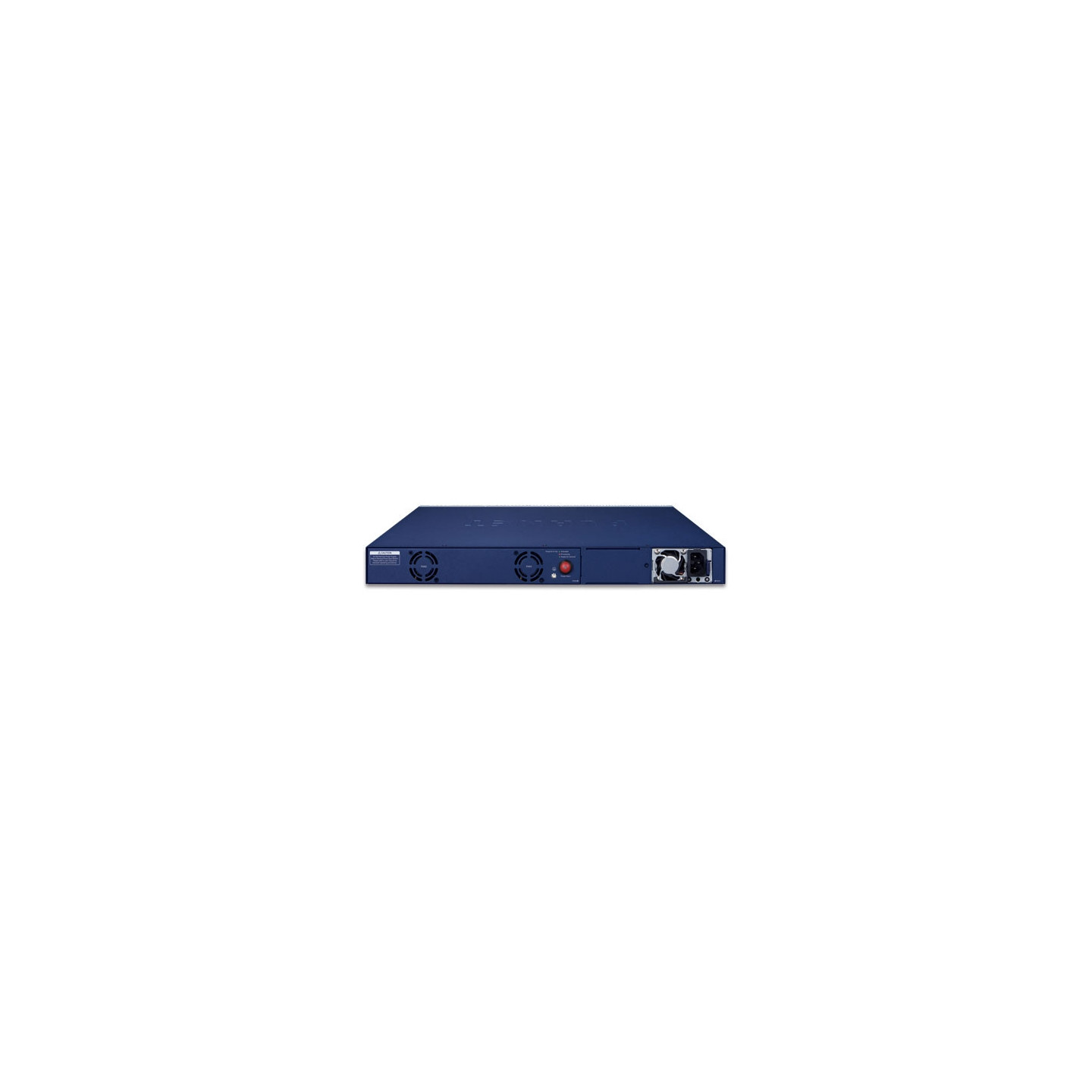

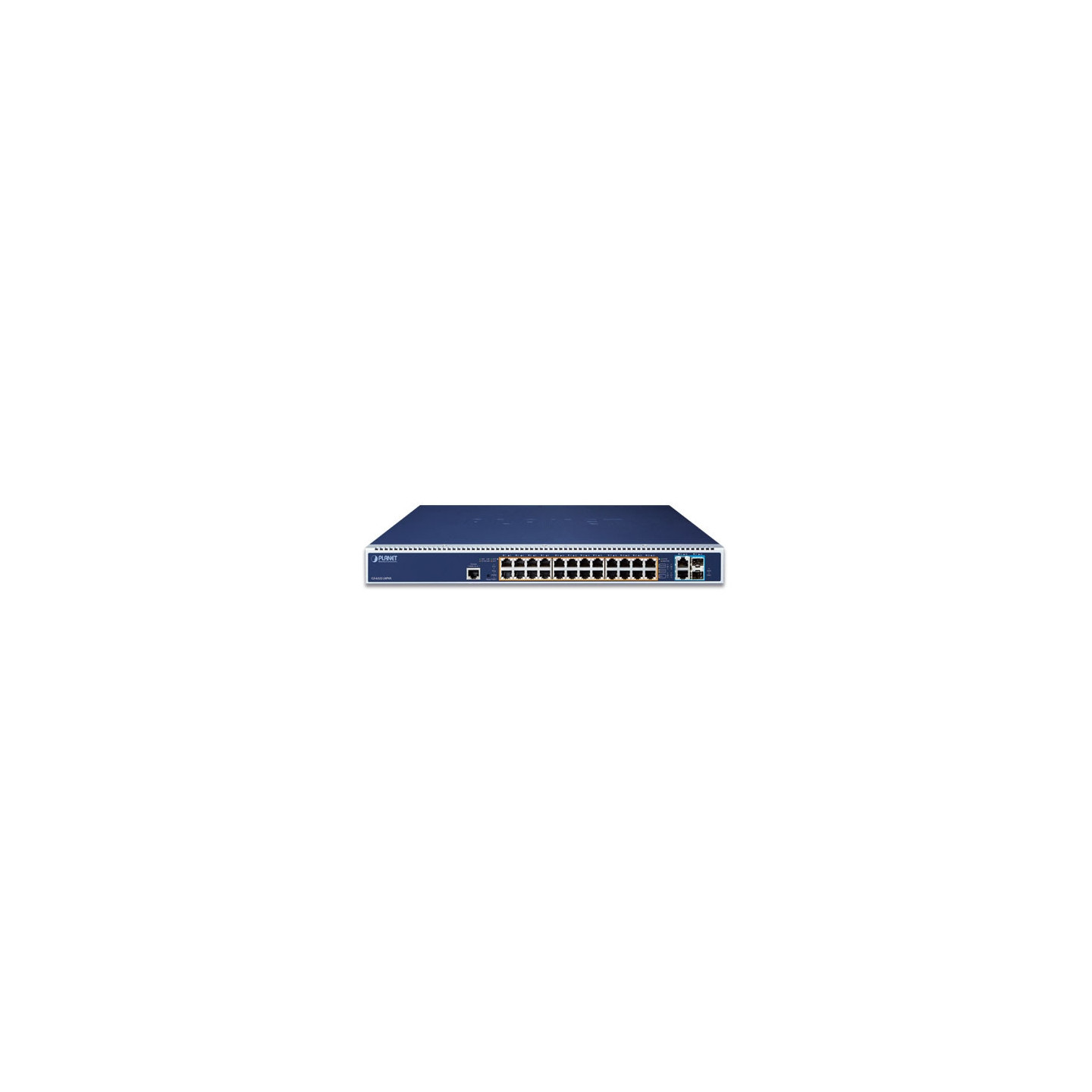

PLANET GS-6322-24P4X

Especificaciones de hardware

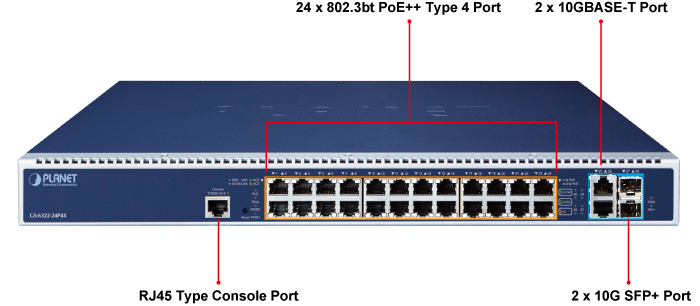

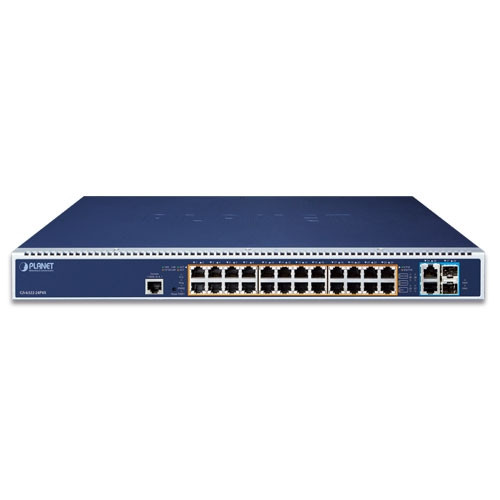

Puertos de cobre 24 puertos

10/100/1000BASE-T RJ45 auto-MDI/MDI-X 2 puertos 10GBASE-T Negociación automática (Puerto-25 a Puerto-26), admite velocidad de datos 10G/5G/2.5G/1G/1G/100Mbps

Tragamonedas SFP+ 2 interfaces SFP+ 10GBASE-SR/LR (Port-27 a Port-28) Compatible con 1000BASE-SX/LX/BX SFP y transceptor SFP 2.5G

Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm, altura 1U

Peso 5478g

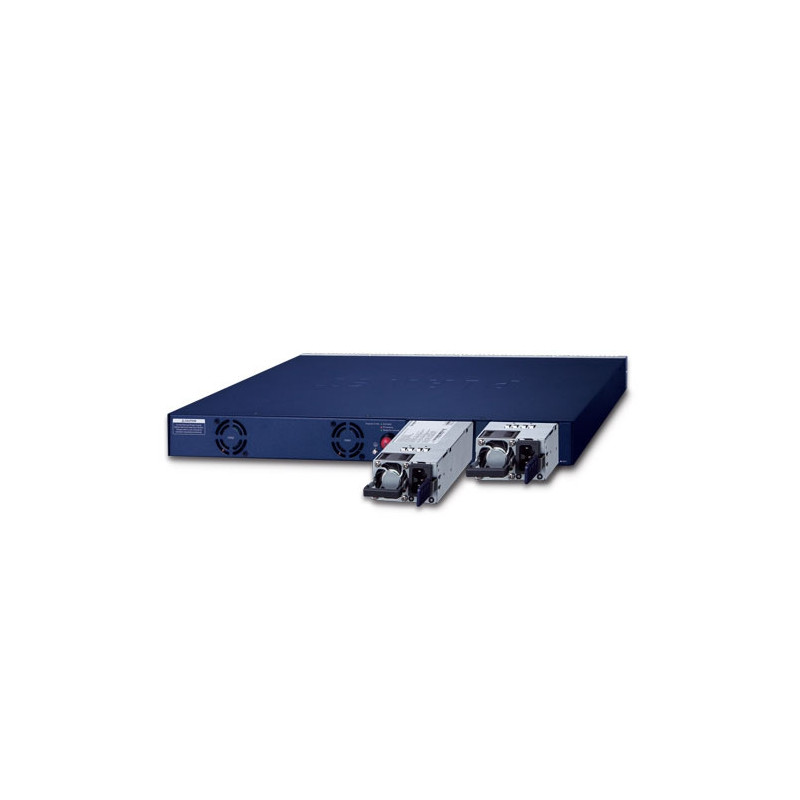

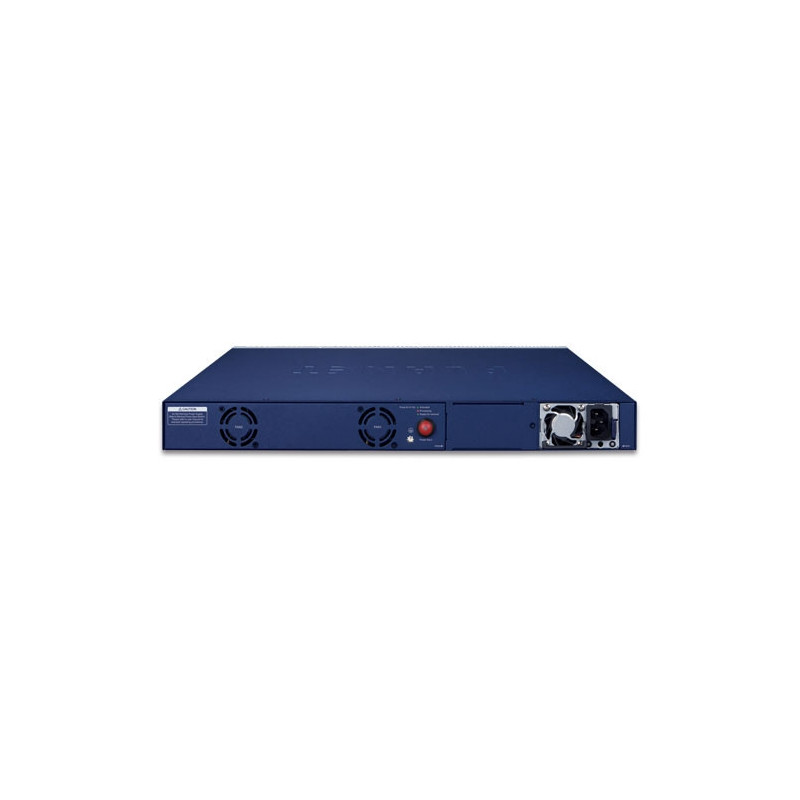

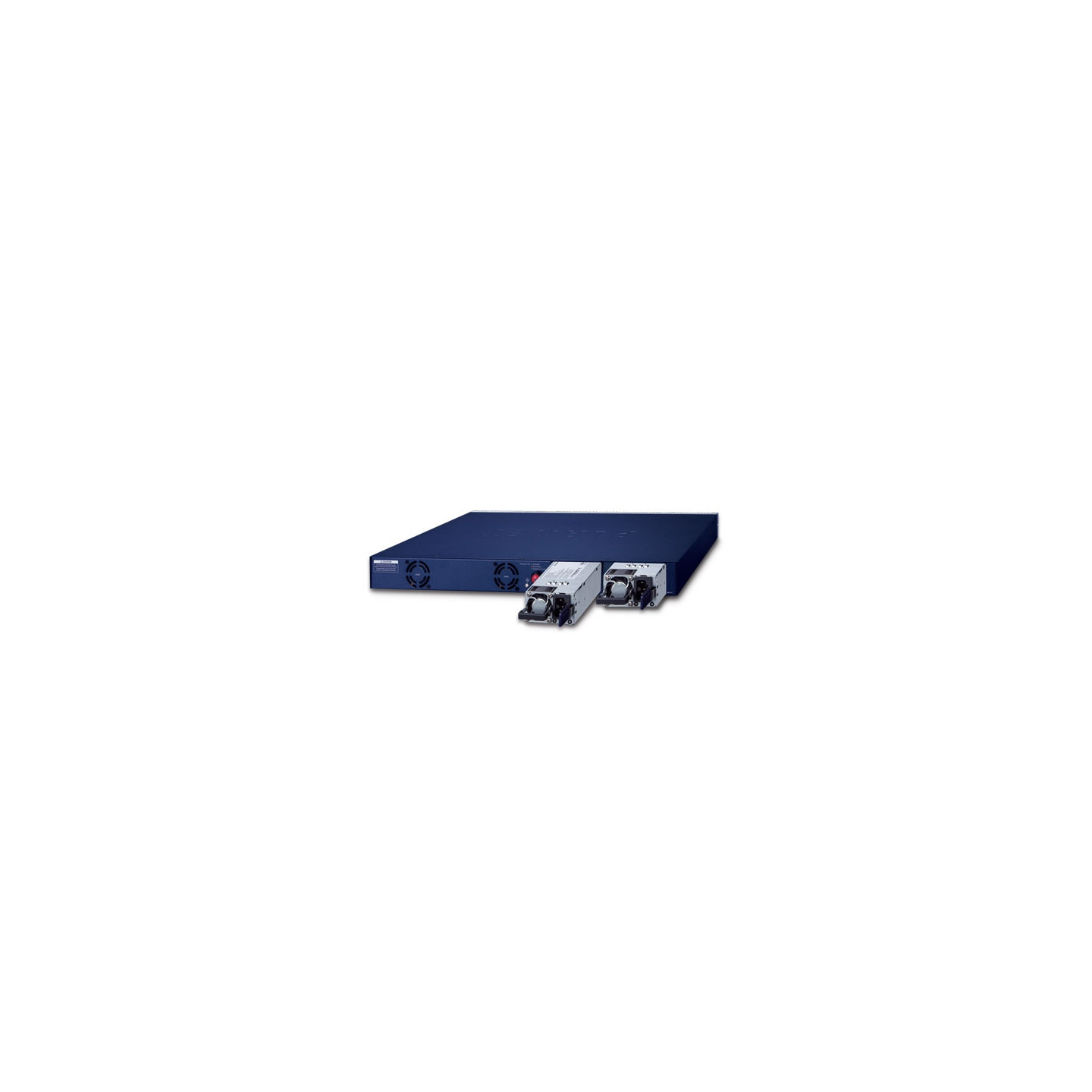

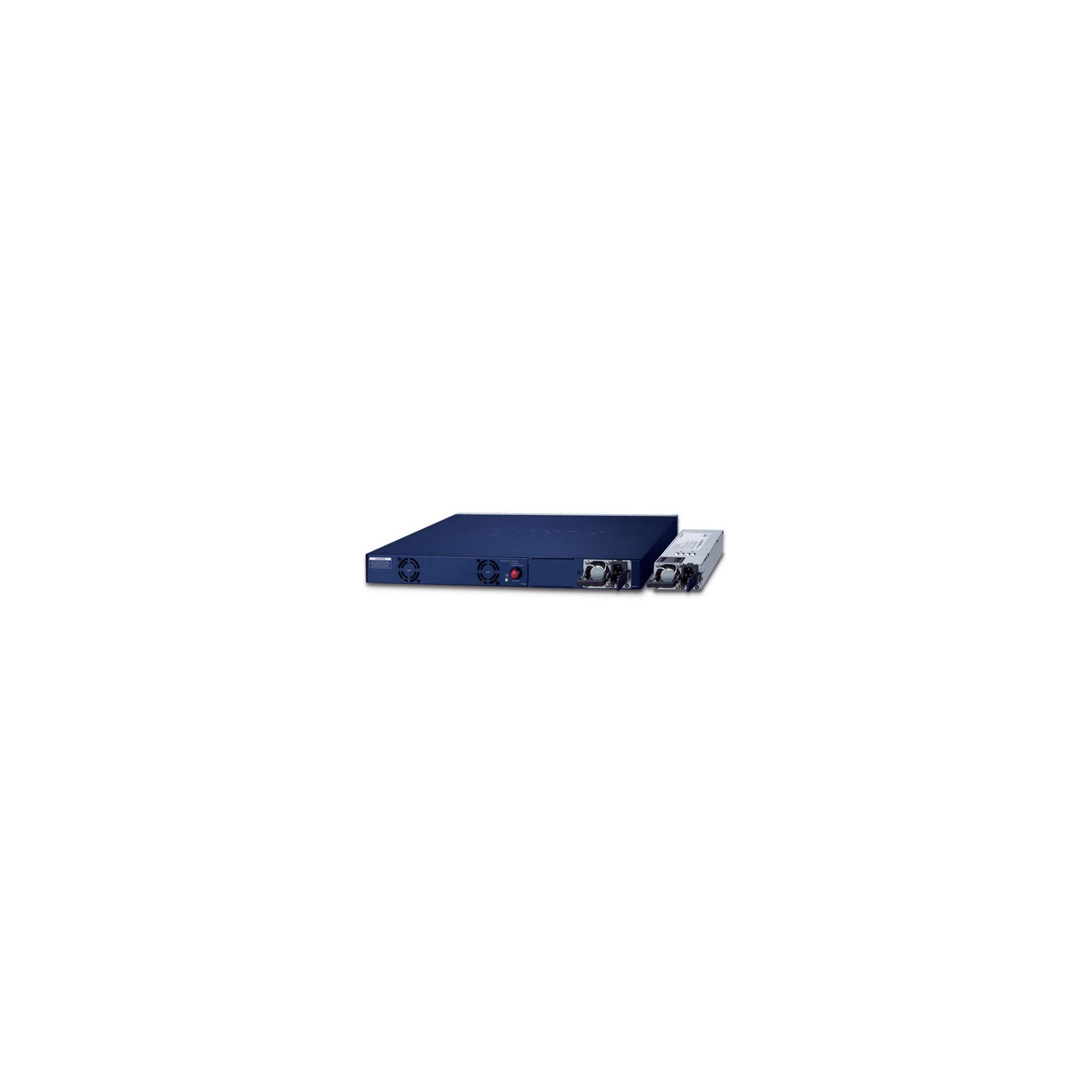

Requisitos de alimentación Fuente de alimentación única de 2000 W: CA 100 ~ 240 V, 50/60 Hz, 13 A

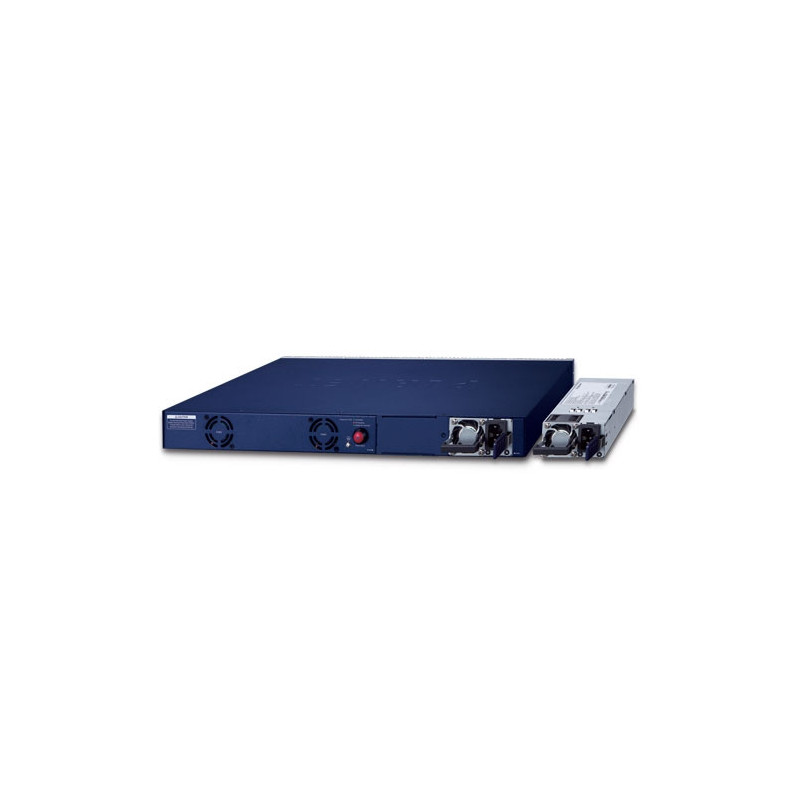

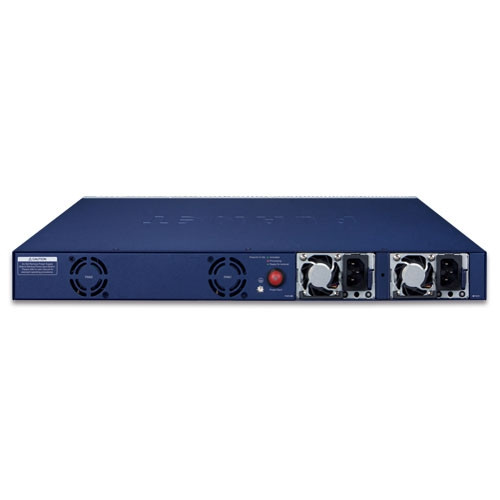

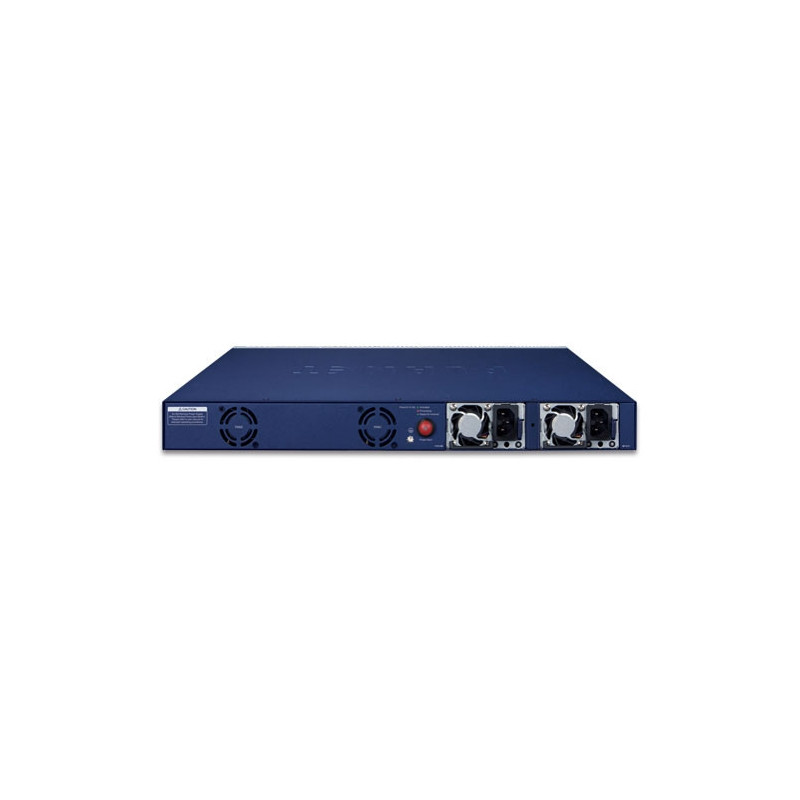

PSU doble de 2000 W: CA 100 ~ 240 V, 50/60 Hz, 26 A

Consumo de energía Fuente de alimentación única: máx. 2032 vatios/ 6933 BTU

Fuentes de alimentación dobles en modo EPS: máx. 2377 vatios/ 8111 BTU

Protección contra descargas electrostáticas 6KV CC

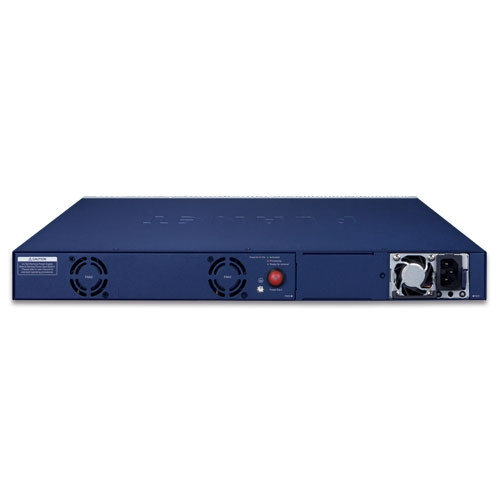

Abanicar 2 ventiladores inteligentes

LED Sistema:

SYS (verde)

PWR1 (verde)

PWR2 (verde) Anillo (verde)

Alerta Fan1/2/3 (rojo)

Alerta PoE PWR (rojo)

Interfaces Ethernet PoE (Puerto-1 a Puerto-24):

af/at PoE (Naranja)

bt PoE/UPOE (Verde)

Interfaces Ethernet (Puerto-1 a Puerto-24):

1000 LNK/ACT (Verde), 10/100 LNK/ACT (Naranja)

Interfaces 1/10G SFP+ (Puerto-27 a Puerto-28):

1G (Verde), 10G (Naranja)

Cables de red 10G / 5G / 2.5G / 1G / 100M BASE-T:

-10G – Cat 6A/7

-5G – Cat 6/6A/7

-1G/2.5G – Cat 5e/6/6A/7

-100M – Cat 5/5e/6/6A/7

-Cable UTP Cat 5/5e/6/6A/7 (máximo 100 metros)

10GBASE-LR/SR/BX:

-50/125μm o 62.5/125μm cable de fibra óptica multimodo, hasta 300m

-9/125μm cable de fibra óptica monomodo, hasta 60 km

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento 95.23Mpps@64Bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

Estándar PoE 802.3bt PoE++ PSE

Compatible con versiones anteriores de IEEE 802.3af/802.3at PoE PSE

Tipo de fuente de alimentación PoE 802.3bt

UPoE

Tramo final Fuerza de tramo

medio

Salida de alimentación PoE Por puerto 54 V CC

-Modo 802.3bt Tipo-4, Puerto-1 a Puerto-24: máximo 90

vatios -Modo UPoE, Puerto-1 a Puerto-24: máximo 95 vatios

-Modo de fin de tramo: máximo 36 vatios

-Modo de tramo medio: máximo 36 vatios

-Modo de fuerza: máximo 60 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE hasta 2280 vatios

Funciones de gestión de PoE

Detección activa de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. 160 a 200 metros

Gestión de sistemas PoE PoE del sistema Control

de administración Control de presupuesto de energía PoE total Entrada

automática de energía y control

de presupuesto PoE Modo

heredado PoE Alarma

de umbral de sobretérmino Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/deshabilitación/programación

de puertos Control

de modo PoE - 802.3bt

- UPoE

- 802.3at End-span

- 802.3at Modo

de

fuerza mid-span Prioridad de puerto

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento IPv4 OSPFv2

Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN

etiquetada 802.1Q Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 3 grupos de troncales con 4 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación:

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/ToS en el paquete IP

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps

Salida: 100 Kbps ~ 1000 Mbps

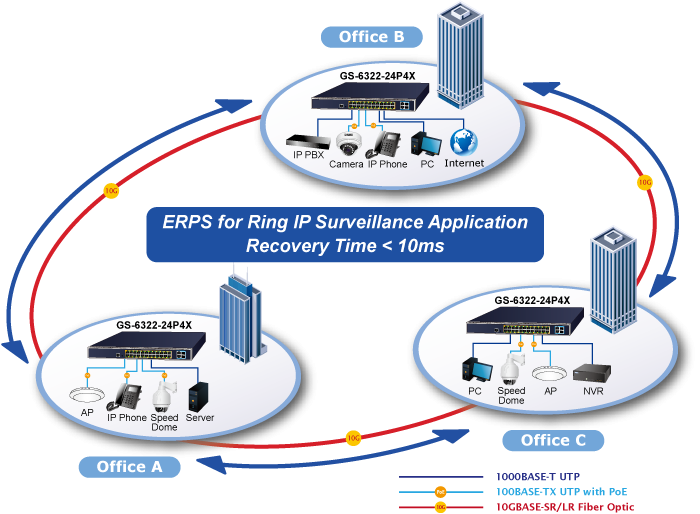

ANILLO Soporta ERPS, cumple con ITU-T G.8032

Tiempo de recuperación < 10ms con 3 unidades

Tiempo de recuperación < 50ms con 16 unidades

Administración

Interfaces de administración básicas Consola

Telnet

Navegador

web SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SSL, SNMP v3

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1x Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3bt PoE++ Alimentación a través de Ethernet Plus Plus IEEE

802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

RFC 2328 OSPF v2

ITU-T G.8032 ERPS Ring

ITU-T Y.1731 Supervisión del rendimiento

Medio ambiente

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
