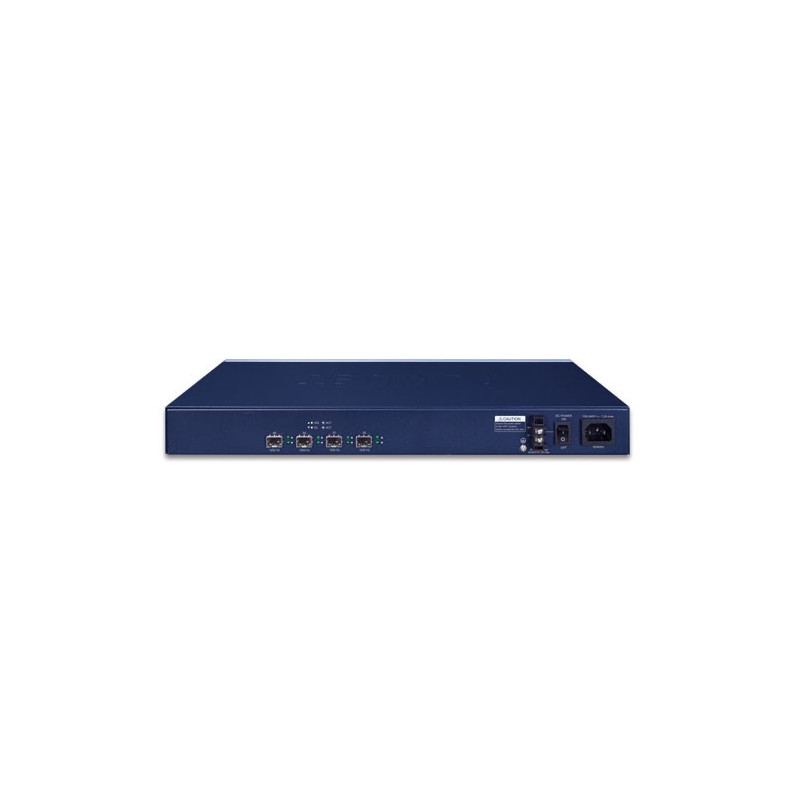

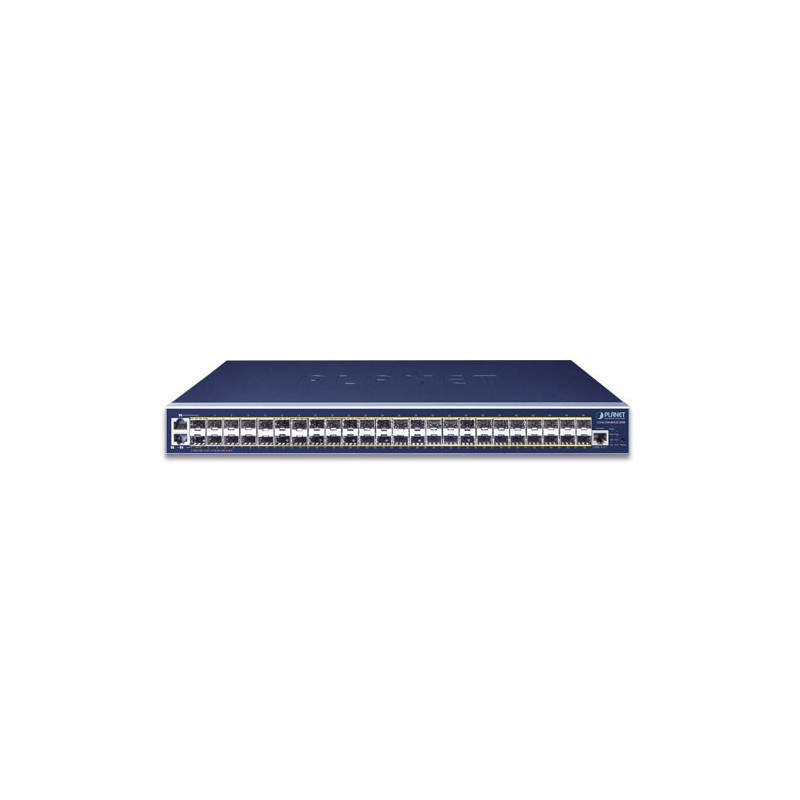

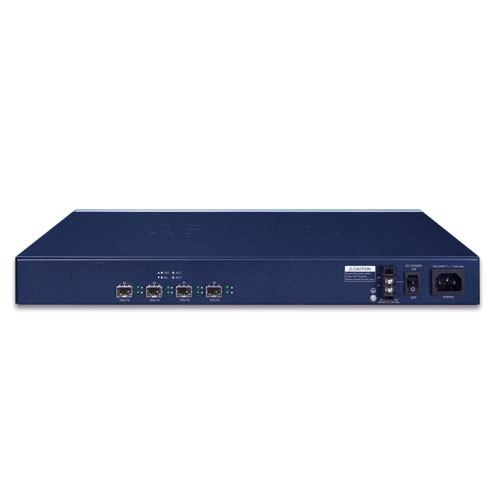

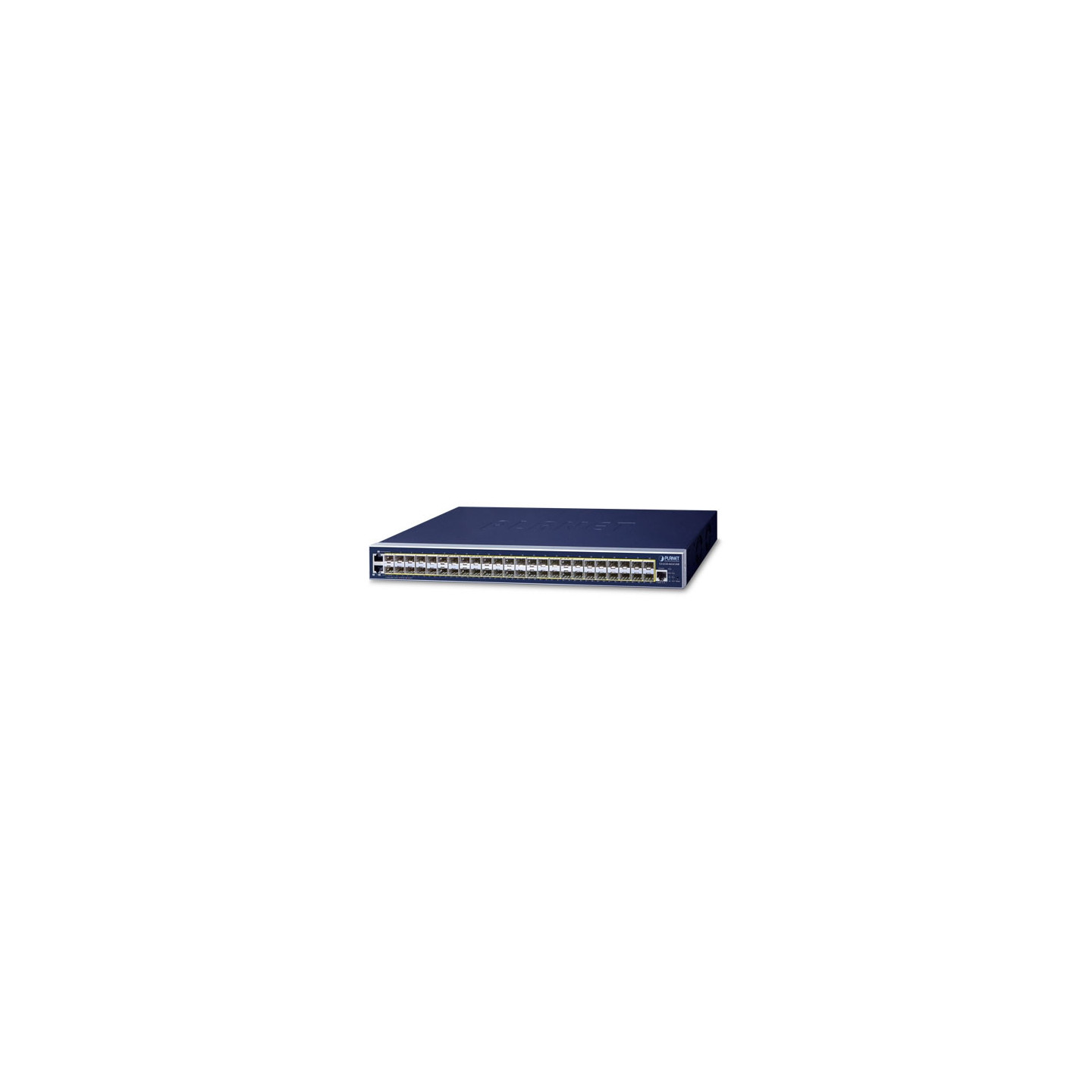

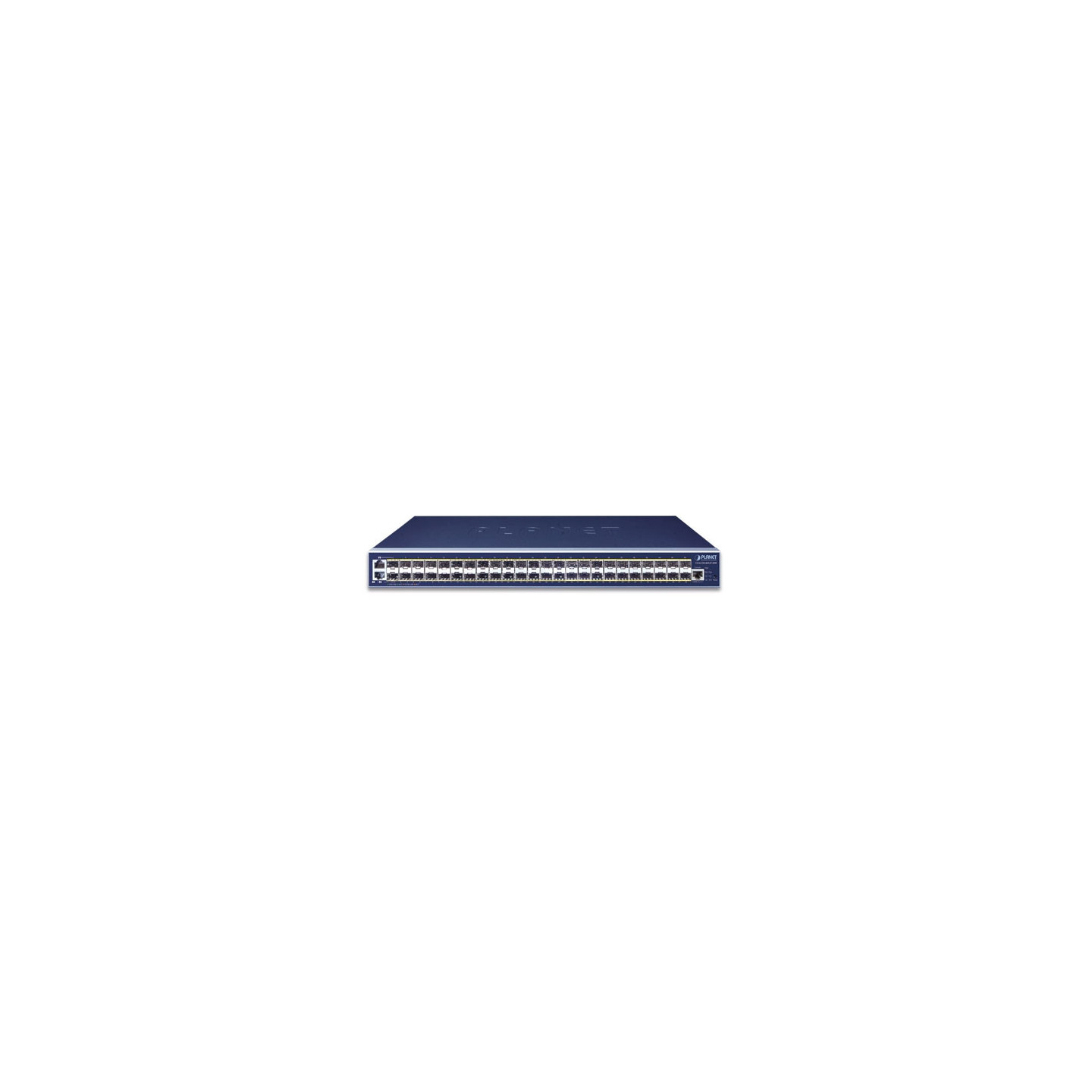

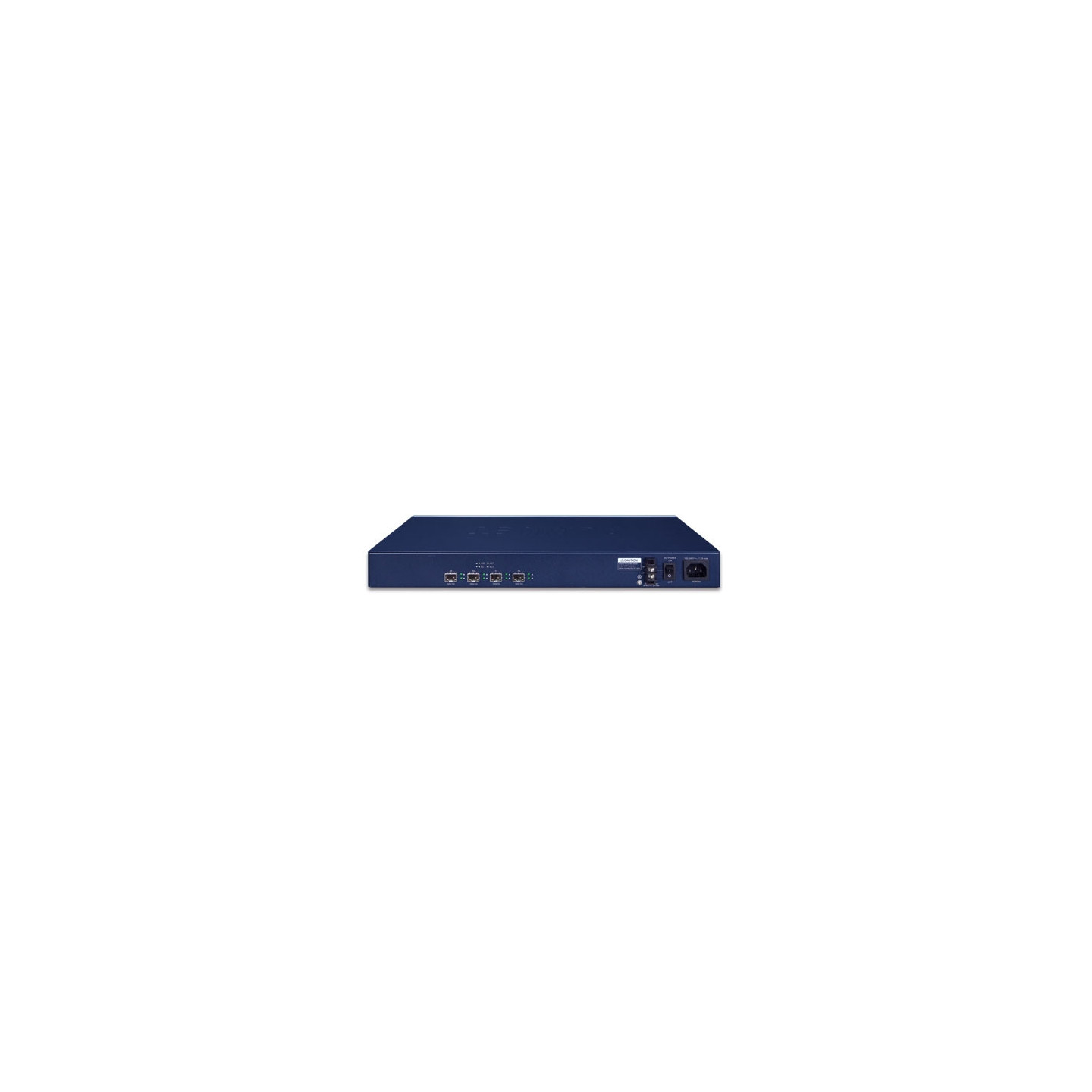

PLANET GS-6320-46S2C4XR

Especificaciones de hardware

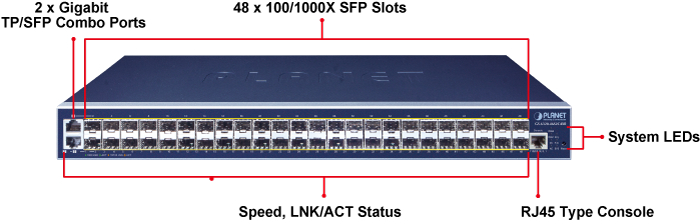

Ranuras 100/1000X SFP/mini-GBIC 48

Puertos de cobre 10/100/1000T 2

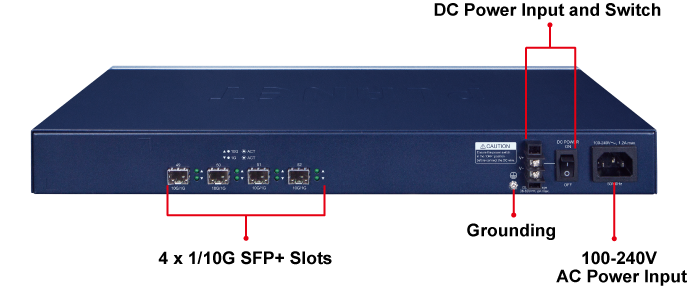

10GBASE-LR/SR Ranuras SFP+ 4, compatible con 1000BASE-SX/LX/BX SFP

Consola 1 puerto serie RJ45 (115200 , 8, N, 1)

Botón de reinicio < 5 segundos: Reinicio del sistema

>= 10 segundos: Predeterminado de fábrica

VENTILADOR inteligente 2

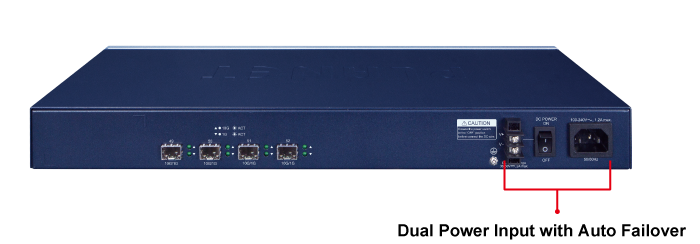

Requisitos de alimentación CA: 100 ~ 240 V, 50 / 60 Hz

CC: 36 V-60 V, 2 A máx.

Alimentación redundante diseñada

Consumo de energía (carga completa) CA 110 V: 72 vatios/245 BTU (máx.)

CC 60 V: 69 vatios/235 BTU (máx.)

Protección contra descargas electrostáticas 6KV CC

Dimensiones (ancho x fondo x alto) 444 x 200 x 44,2 mm, 1U de altura

Peso 3,4 kg

SDRAM 512 millones de bytes

Memoria flash 64Mbytes

LED Sistema:

Alerta Fan2 (rojo), Alerta Fan1 (rojo), DC (verde), AC (verde)

Anillo (verde), R.O. (verde), SYS (verde)

10/100/1000BASE-T Interfaces RJ45 (puerto 1 a puerto 2):

1000 Mbps LNK/ACT (verde)

10/100 Mbps LNK/ACT (naranja)

Interfaces SFP de 100/1 G Mbps (del puerto 1 al puerto 48):

1000 LNK/ACT (verde)

100 LNK/ACT (naranja)

Interfaces 1G/10G BASE-X (del puerto 49 al puerto 52):

10G LNK/ACT (verde)

1000 Mbps LNK/ACT (verde)

Rendimiento del Switch

Estructura de conmutadores 176 Gbps/sin bloqueo

Rendimiento 130Mpps@ paquete de 64 bytes

Arquitectura de conmutadores Almacenamiento y reenvío

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Compartir búfer de datos 32 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10KB

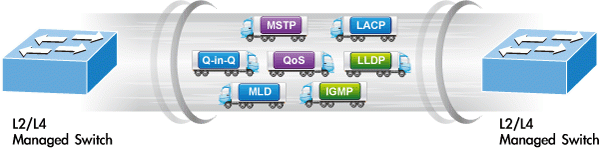

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 255 grupos

de VLAN Tunelización

Q-in-Q Aislamiento de puerto de borde de VLAN privada (PVE)

VLAN basada en

MAC VLAN

basada en subred IP VLAN basada en protocolo VLAN

basada en protocolo VLAN

de traducción

de VLAN

MVR (registro de VLAN de multidifusión)

GVRP

Hasta 255 grupos de VLAN, de un total de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 26 grupos de troncales con 16 puertos por troncal

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000Mbps

Salida: 10 Kbps ~ 13000Mbps

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento

dinámico IPv4 OSPFv2 Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Administración

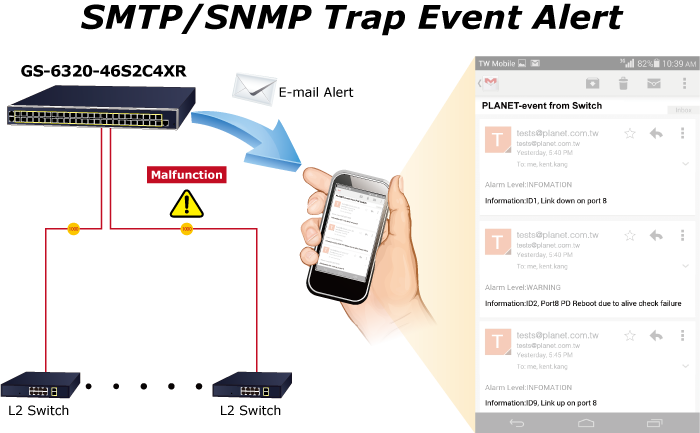

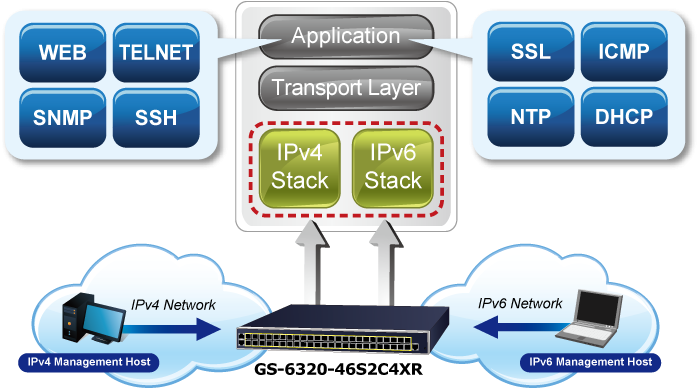

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

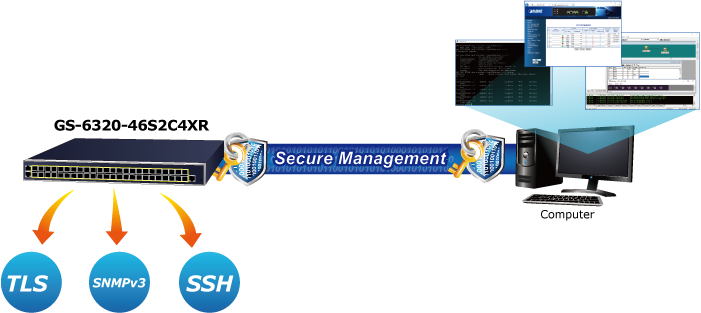

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Funciones de gestión Actualización de firmware por protocolo HTTP a través de red

Ethernet, syslog remoto y registro

del sistema local, protocolo LLDP,

UDLD,

NTP

, UPnP

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1493 Puente MIB

RFC 1643 Ethernet MIB

RFC 2863 Interfaz MIB

RFC 2665 Ether-Like MIB

RFC 2737 Entity MIB

RFC 2819 RMON MIB (Grupos 1, 2, 3 y 9)

RFC 2618 RADIUS MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

IEEE 802.1ab LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

Autenticación de puerto IEEE 802.1x Control

de red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

RFC 768 UDP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

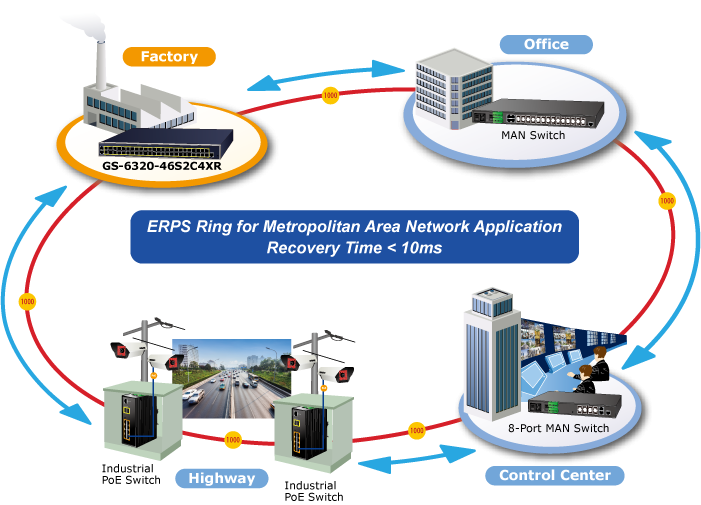

ITU-T G.8032 Anillo ERPS

Entornos

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
