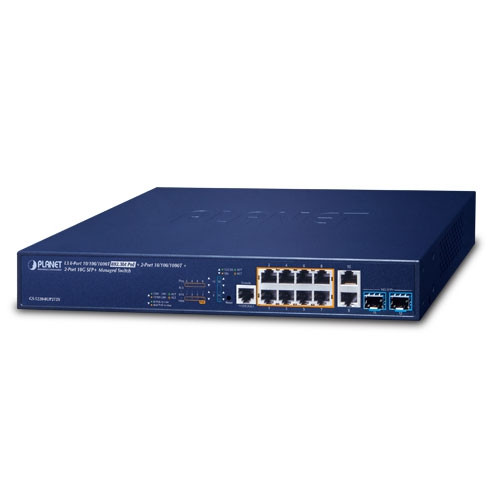

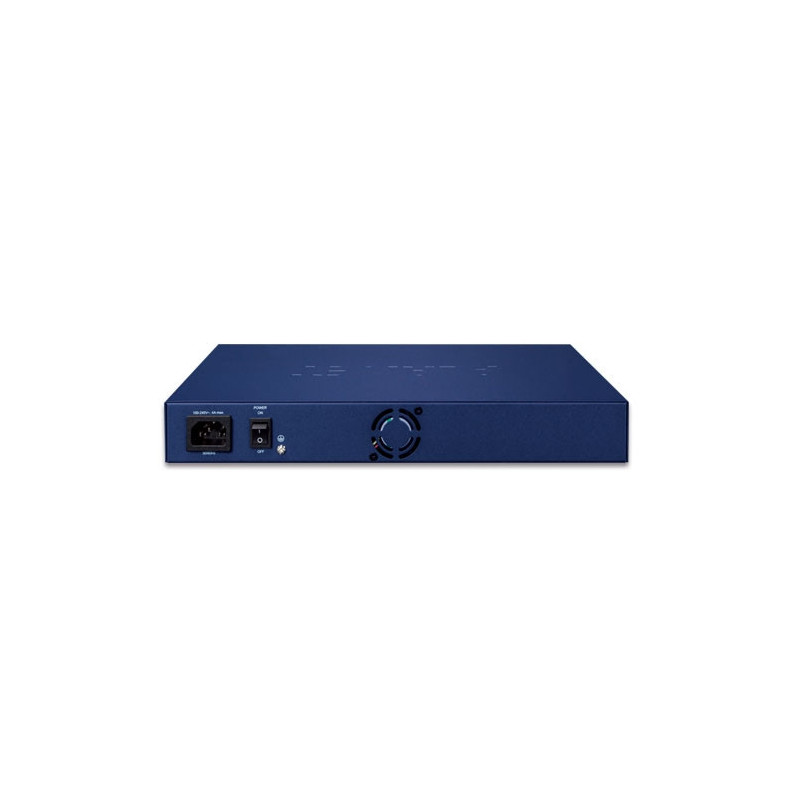

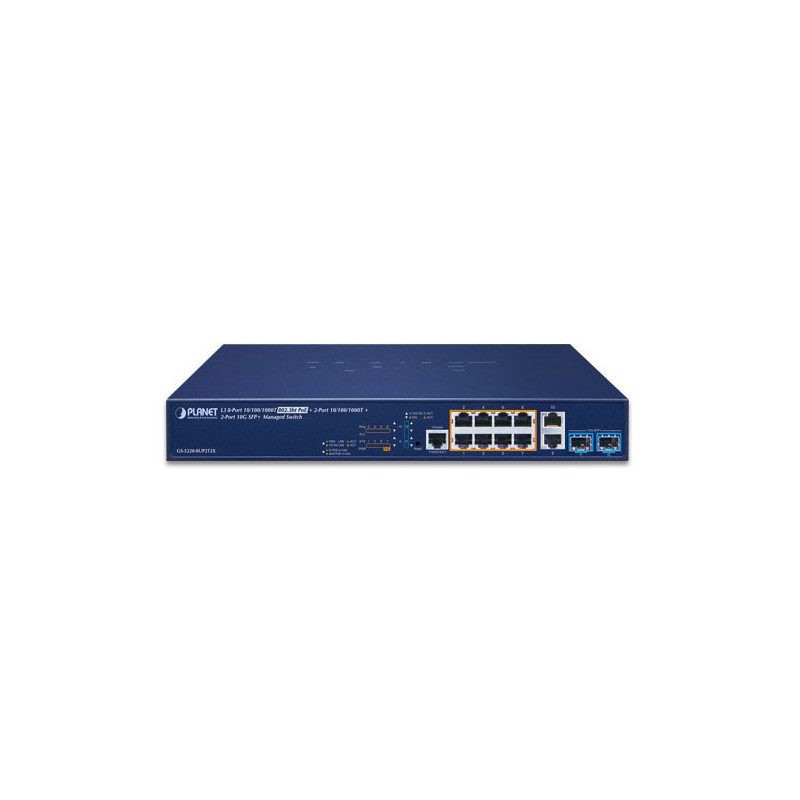

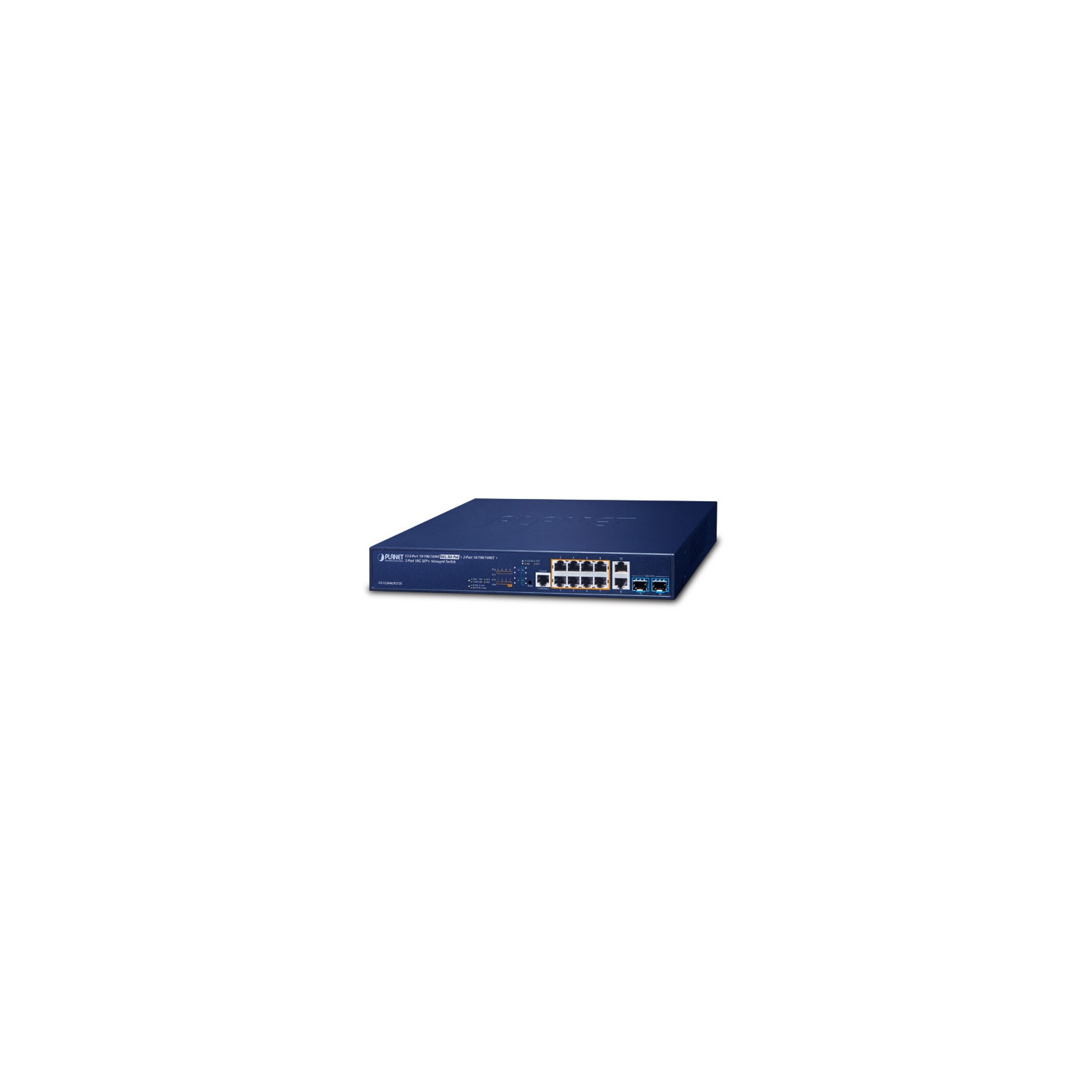

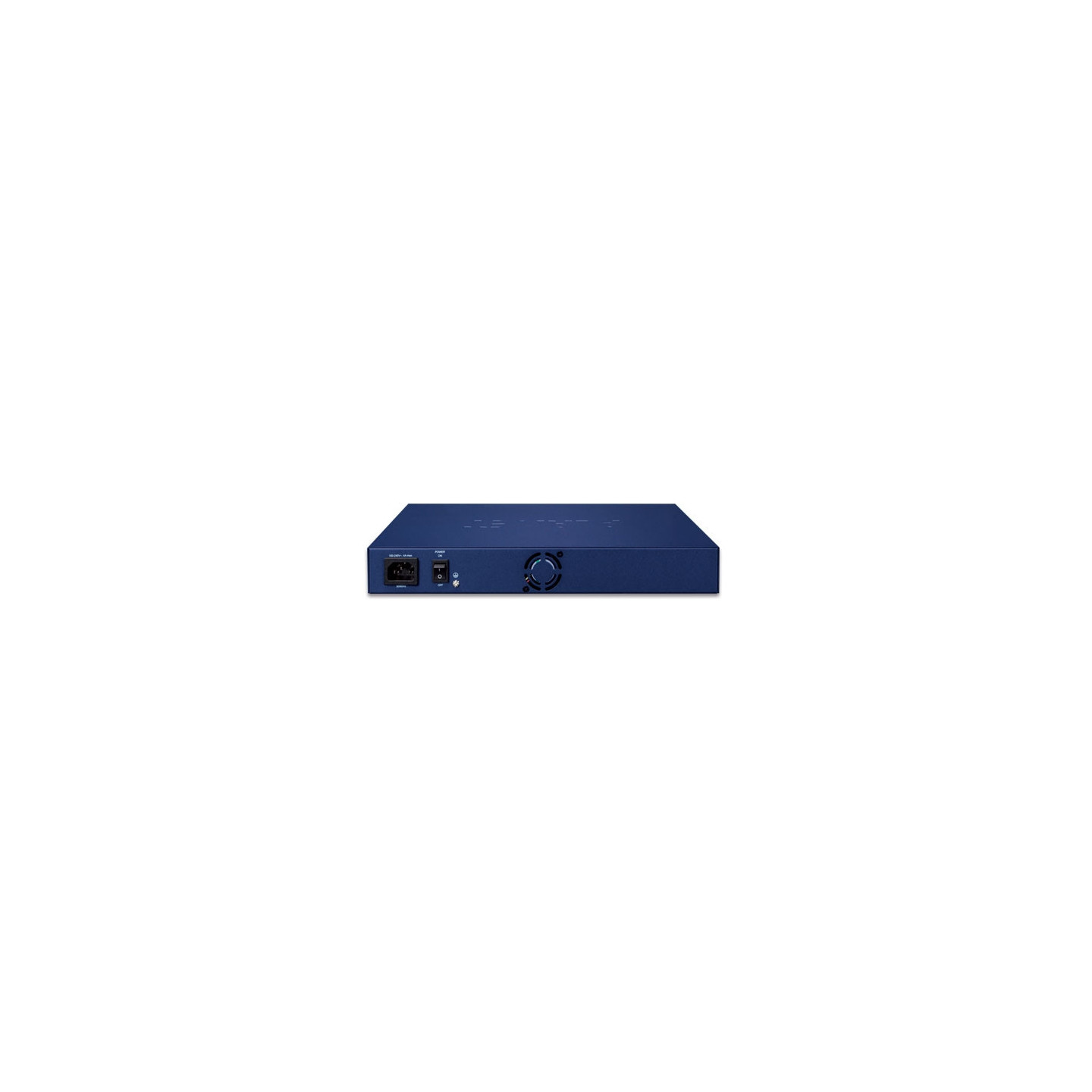

PLANET GS-5220-8UP2T2X

Especificaciones de hardware

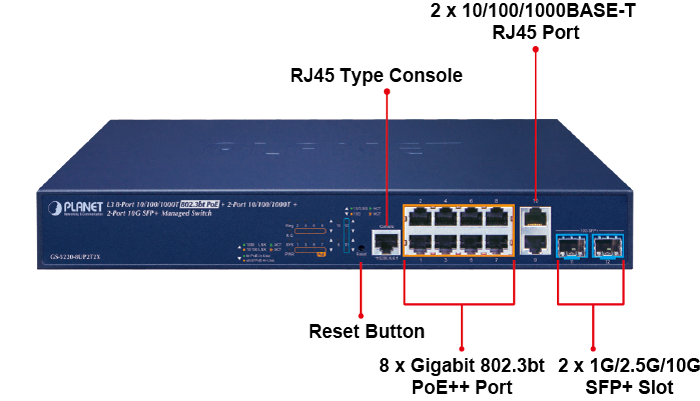

Puertos de cobre 10 x 10/100/1000BASE-T RJ45 Interfaz Auto-MDI/MDI-X con Port-1 a Port-10

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1G/2.5G/10G BASE-X con Port-11 a Port-12

Puerto de inyector PoE 8 puertos con función de inyector PoE 802.3bt/at/af con Port-1 a Port-8

Consola 1 puerto serie RJ45 (115200 , 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz

Consumo de energía (carga completa) 284 vatios/969 BTU (máx.)

Protección contra descargas electrostáticas 6KV CC

Dimensiones (ancho x fondo x alto) 330,2 x 200 x 44 mm, altura 1U

Peso 2,1 kg

LED Sistema:

Anillo (verde), R.O (verde), SYS (verde), PWR ((verde)

10/100/1000BASE-T Interfaces RJ45 (puerto 1 a puerto 10):

1000 Mbps LNK/ACT (verde)

10/100 Mbps LNK/ACT (naranja)

802.3bt PoE en uso (verde) (puerto 1 a puerto 8)

802.3at/af PoE en uso (naranja) (del puerto 1 al puerto 8)

1G/2,5G/10G Mbps Interfaces SFP (del puerto 11 al puerto 12):

1G/2,5G LNK/ACT (verde) 10G Mbps (naranja)

)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 60 Gbps/sin bloqueo

Rendimiento 44.642Mpps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 16 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9KB

Alimentación a través de Ethernet

Estándar PoE 802.3bt PoE++ PSE

Compatible con versiones anteriores de IEEE 802.3at PoE PSE

Tipo de fuente de alimentación PoE 802.3bt

UPoE

Tramo final Fuerza de tramo

medio

Salida de alimentación PoE Por puerto 52 V CC

Modo 802.3bt, Puerto-1 a Puerto-8: máximo 90

vatios Modo UPoE, Puerto-1 a Puerto-8: máximo 95 vatios Modo de

fuerza, Puerto-1 a Puerto-8: máximo 60 vatios

Modo de tramo final: máximo 36 vatios Modo

de tramo medio: máximo 36 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE 240 vatios (máx.) @ 25 grados C

200 vatios (máx.) @ 50 grados C

Número de PD 802.3bt tipo 4 de 90 W 2

Número de PD 802.3bt Tipo-3 de 60 W 4

Número de PD 802.3at 8

Funciones PoE

Gestión de sistemas PoE Sistema PoE Control

de administración PoE Modo

heredado Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/deshabilitación/programación de

puertos Control

de modo PoE 802.3bt

UPoE

802.3at End-span

802.3at Mid-span Modo

de

fuerza Prioridad de puerto

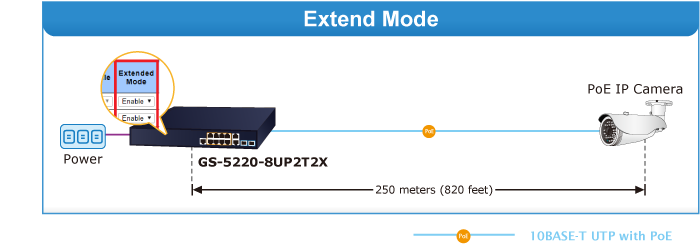

Modo de extensión PoE Por puerto PoE, máx. 160 a 250 metros

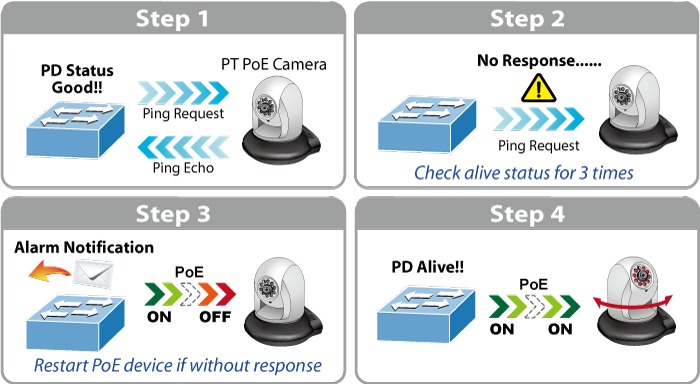

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

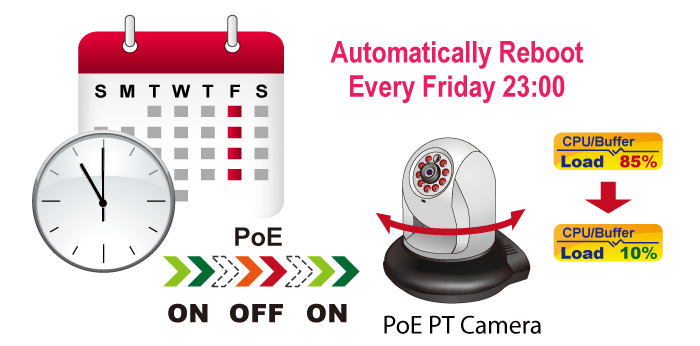

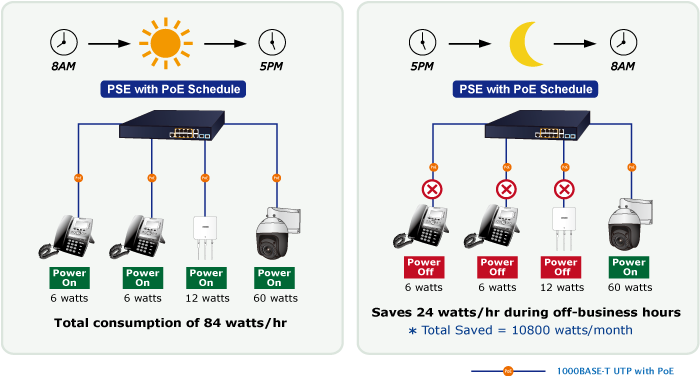

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 4K Grupos

de VLAN Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 6 grupos de troncales con 4 puertos por troncal

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000Mbps

Salida: 10 Kbps ~ 13000Mbps

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento

dinámico IPv4 OSPFv2 Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

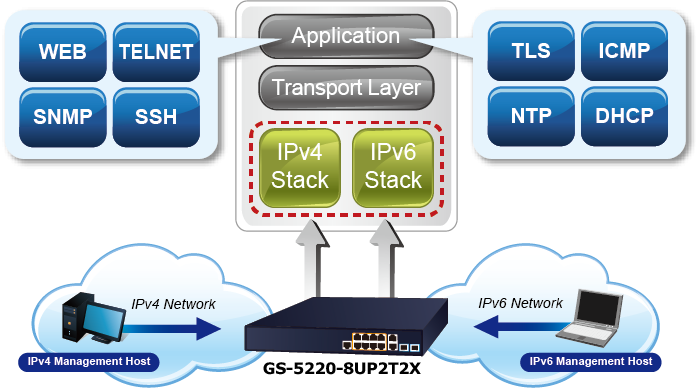

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

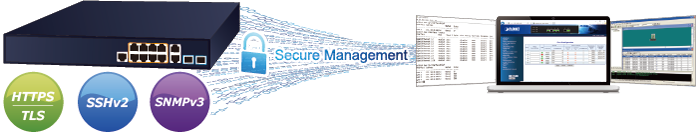

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Funciones de gestión Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Syslog remoto y registro

del sistema local Protocolo

LLDP SNTP

PLANET Smart Discovery Utility

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2737 MIB

de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2618 MIB

de cliente RADIUS RFC 3411 SNMP-Frameworks-MIB

RFC 3621 MIB

de Ethernet de potencia IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3z 1000BASE-SX/LX

IEEE 802.3ab 1000BASE-T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

Autenticación de puerto IEEE 802.1x Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt 4 pares Alimentación a través de Ethernet Plus Plus RFC

768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

RFC 2328 OSPF v2

Entornos

Operativo Temperatura: 0 ~ 50 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -10 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
