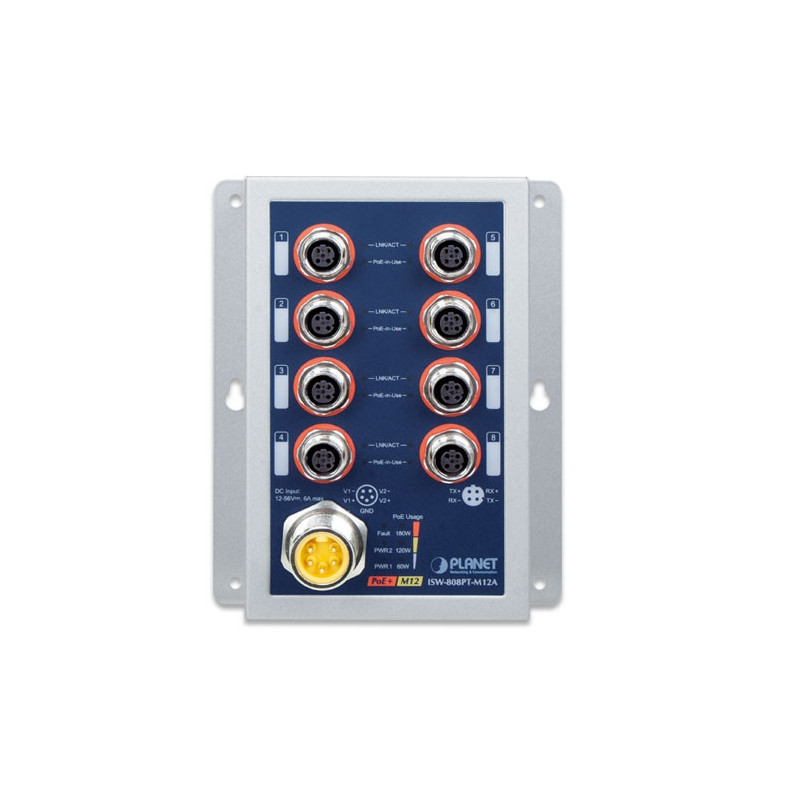

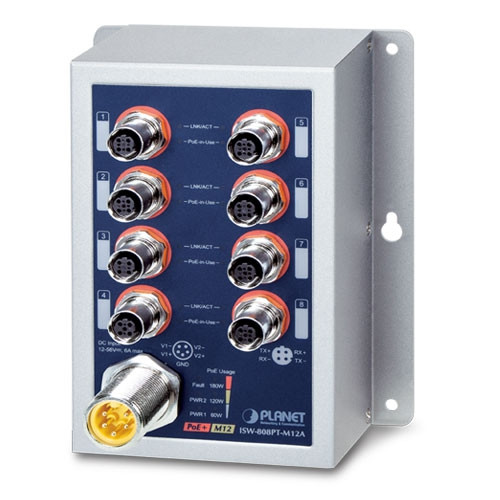

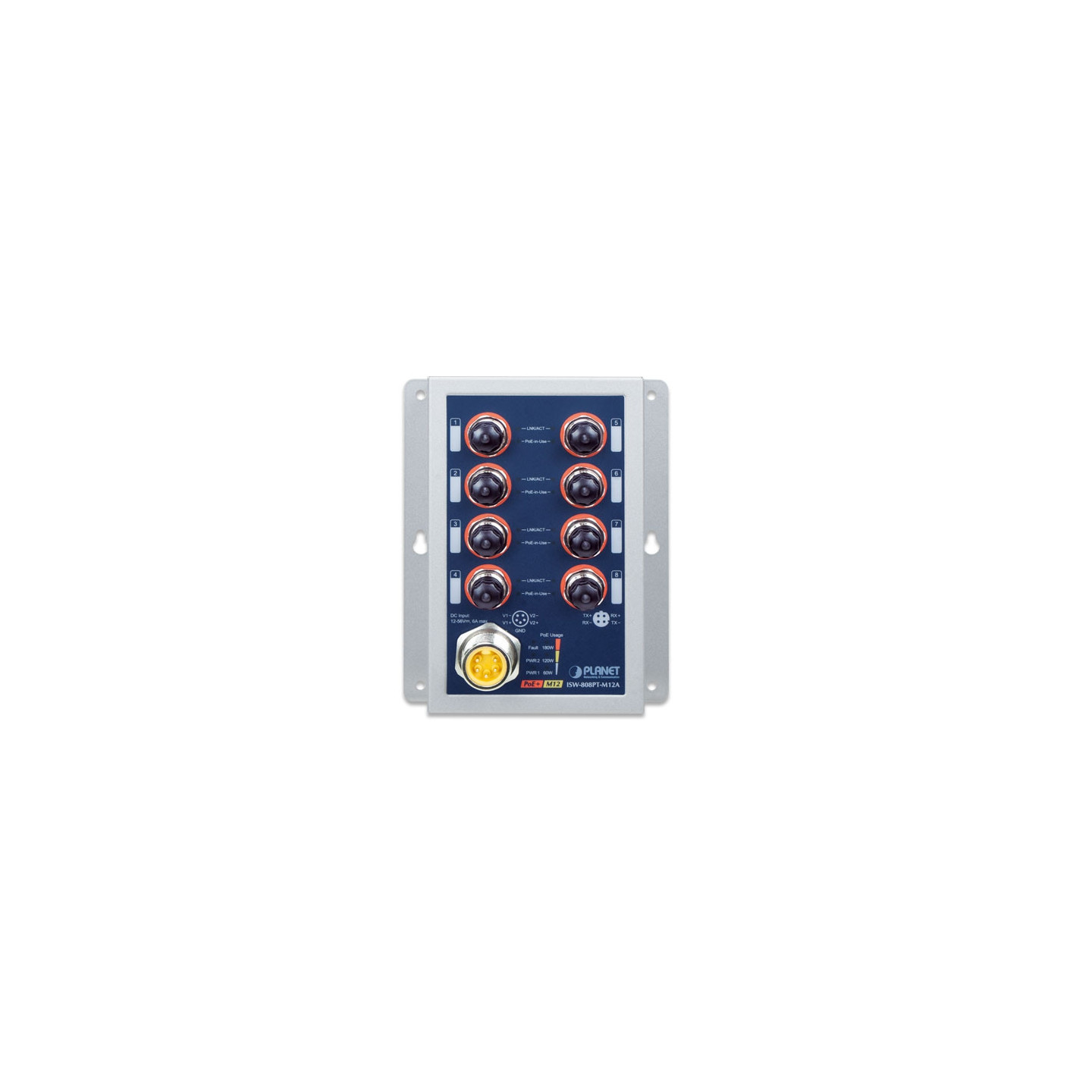

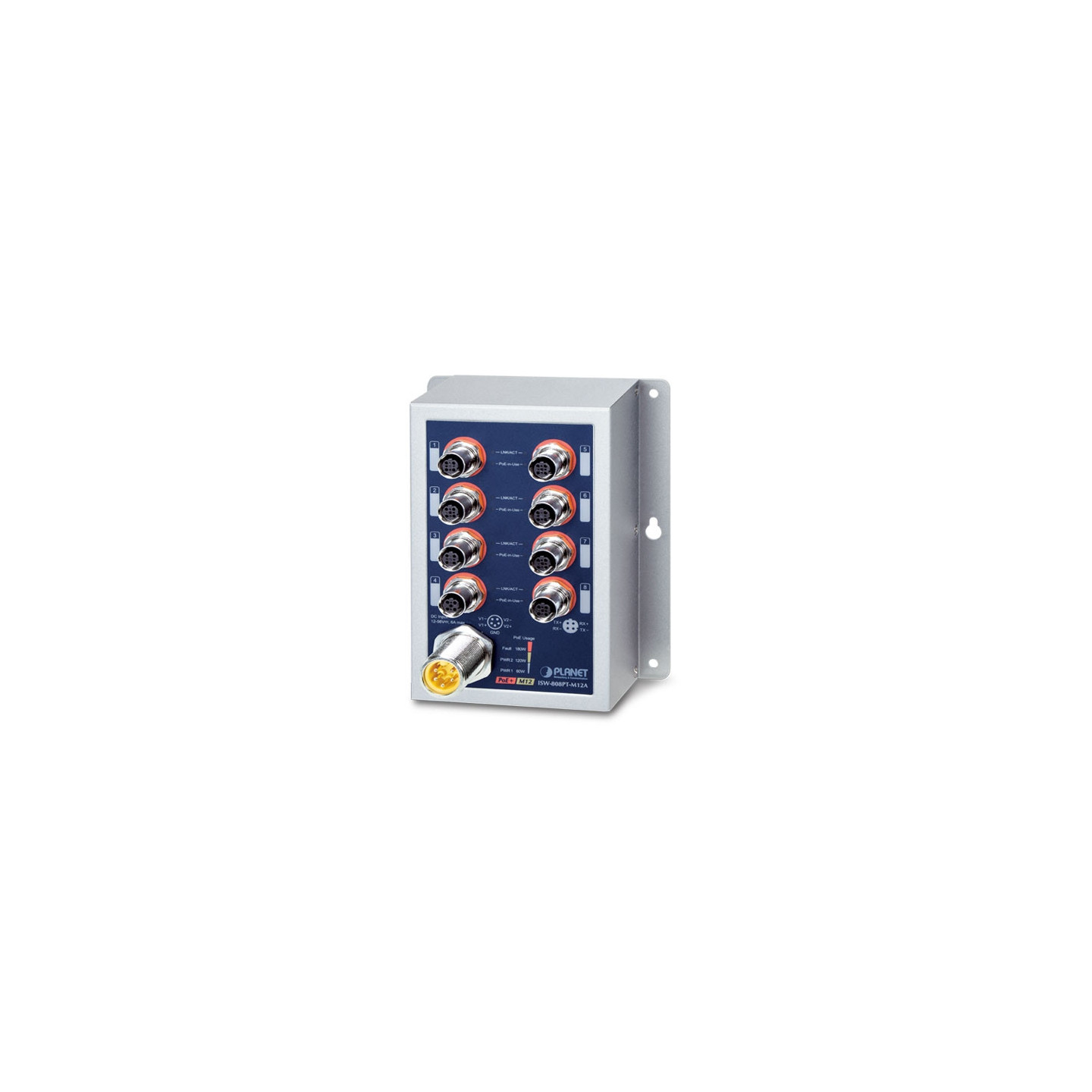

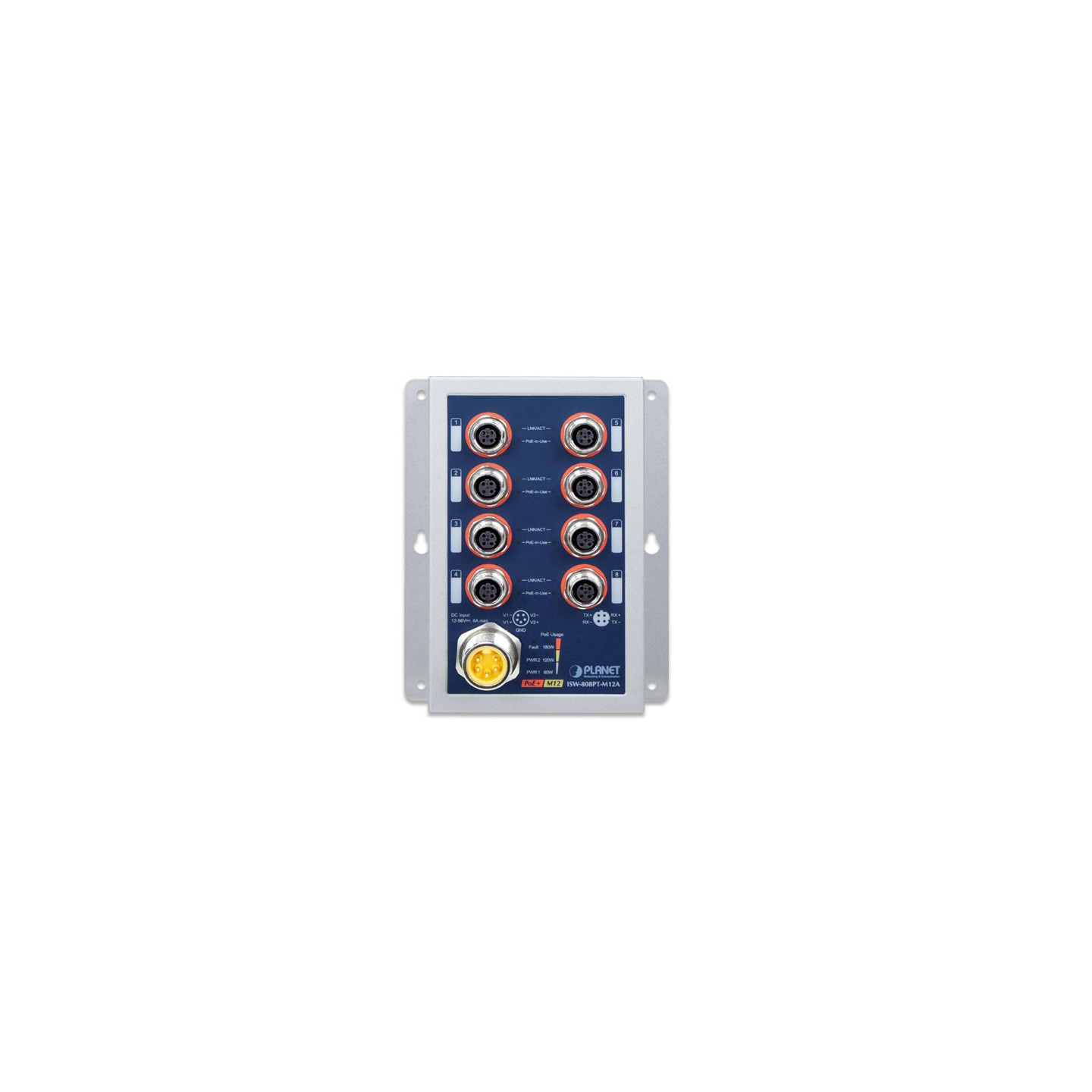

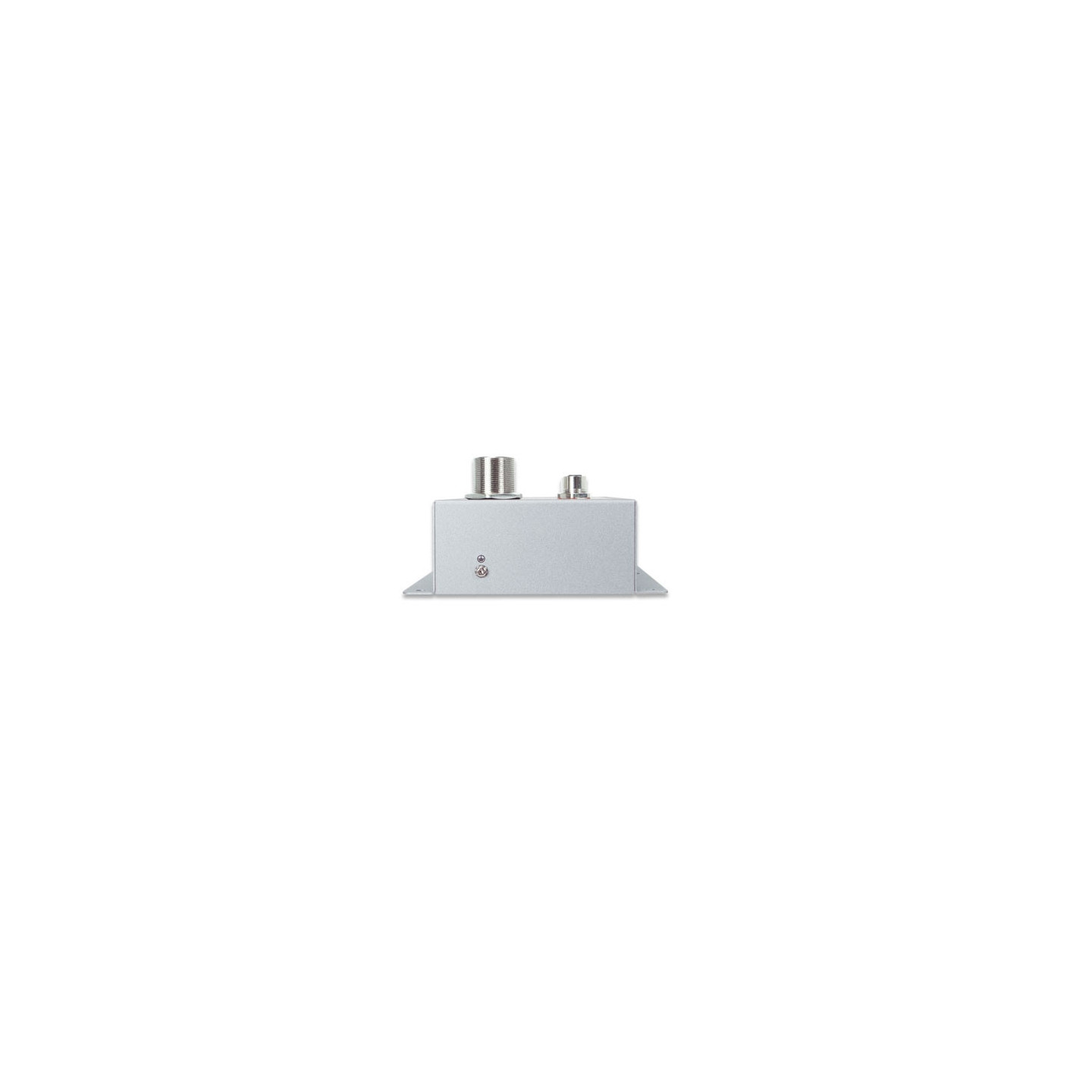

PLANET ISW-808PT-M12A
Switch industrial PoE+ 10/100TX M12 802.3at de 8 puertos
Datos fiables y alimentación a través de Ethernet
PLANET ISW-808PT-M12A es un Switch PoE+ robusto y a prueba de vibraciones de grado industrial para una amplia gama de aplicaciones en fábricas o trenes en movimiento, ya que garantiza un rendimiento fiable bajo vibraciones y golpes. Cuenta con ocho conectores M12 a prueba de polvo 10/100BASE-TX de negociación automática con función de inyector IEEE 802.3at PoE+; cada puerto PoE+ proporciona 36 vatios de salida PoE. El conector M12 proporciona una conexión hermética y fuerte, y garantiza un rendimiento operativo estable de Ethernet que resiste la humedad, la suciedad, el polvo, los golpes, las vibraciones, el calor y el frío. La compacta carcasa metálica con clasificación IP50 del ISW-808PT-M12A permite el montaje en carril DIN o en la pared para un uso eficiente del espacio del armario.
Descarga
Especificaciones de hardware
Puertos de cobre 8 x M12, conector hembra con codificación D
de 4 pines 10/100BASE-TX auto-MDI/MDI-X
Puertos IEEE 802.3at PoE+ 8, puerto 1 al puerto 8

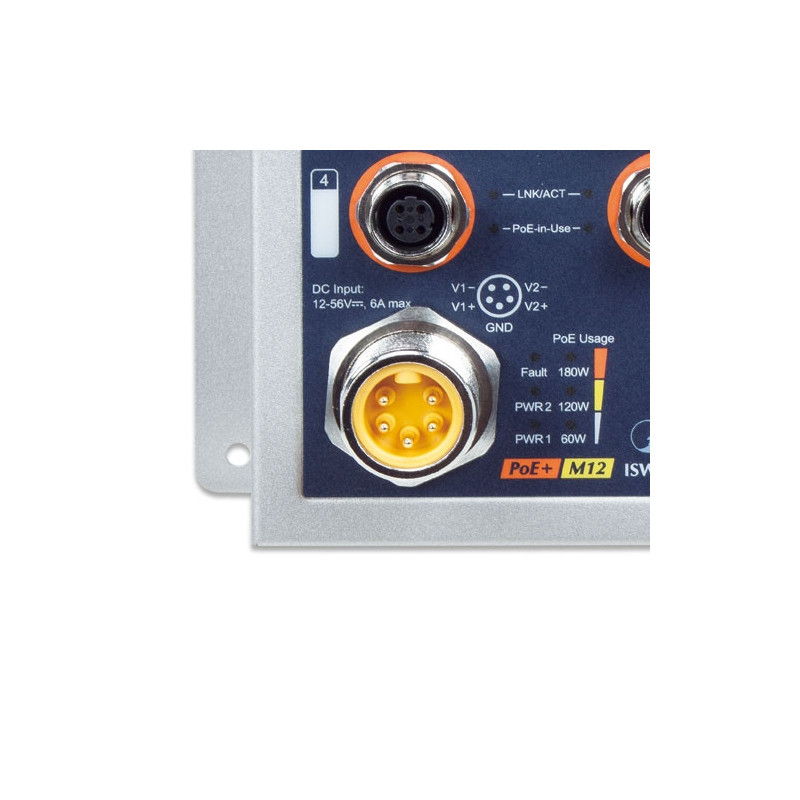

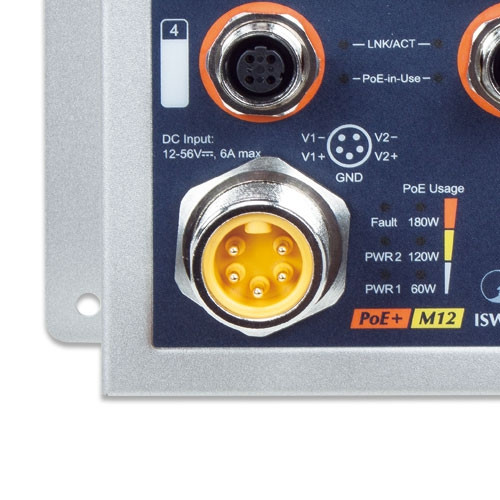

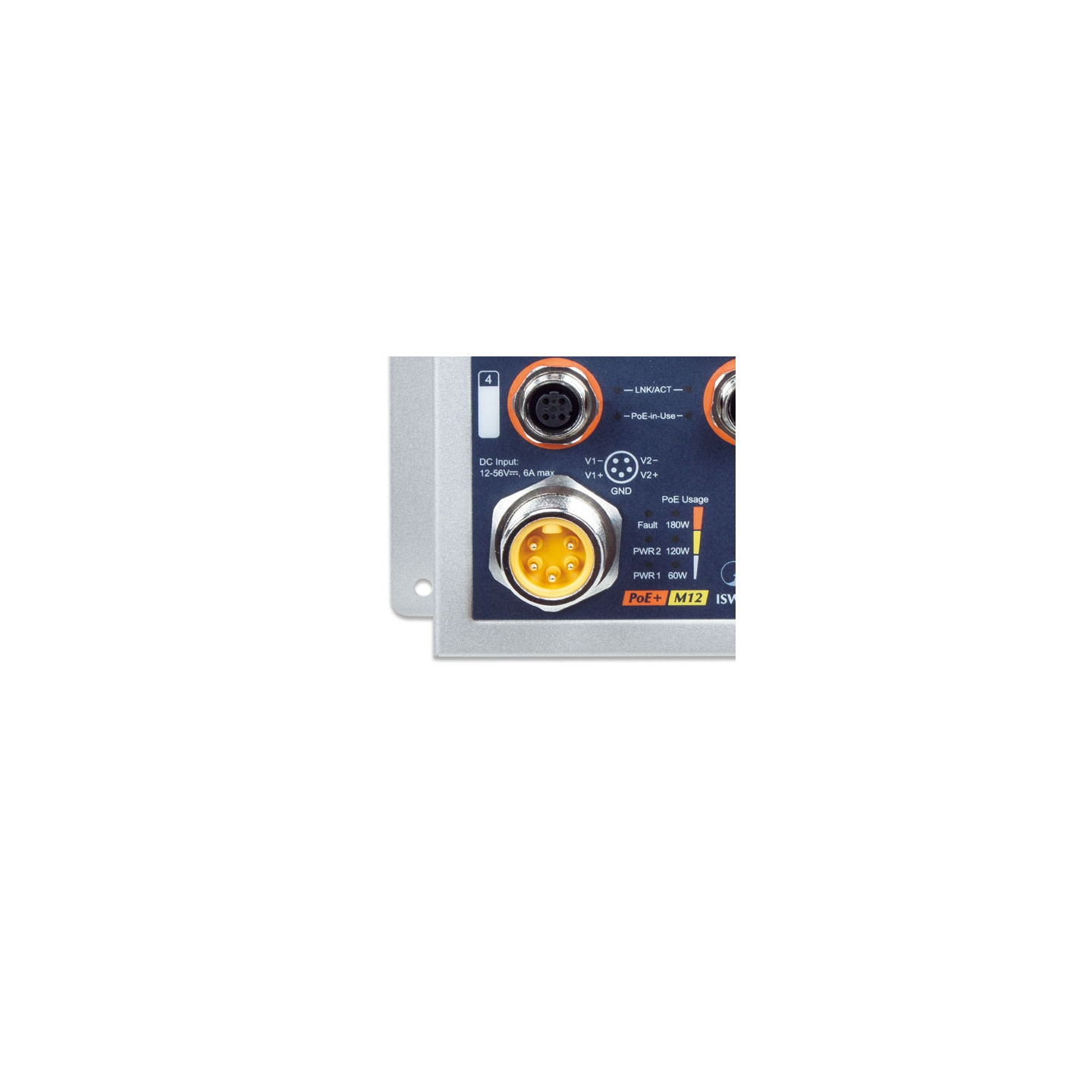

Conector de alimentación 1 x M23, conector macho con codificación A de 5 pines
Recinto Carcasa metálica IP50
Dimensiones (ancho x fondo x alto) 132 x 47 x 160 mm
Peso 952 g
Instalación Kit de montaje en pared y carril DIN
Requisitos de alimentación Doble 12 ~ 54 V CC
Consumo de energía DC 12V:75.6 watts/257 BTU
DC 24V:129.3 watts/441 BTU
DC 48V:190.1 watts/648 BTU
DC 54V:191.7 watts/654 BTU
Protección contra descargas electrostáticas 6KV CC
Protección contra sobretensiones 6KV CC
Especificaciones del interruptor
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones Entradas de 2K
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estructura de conmutadores 1,6 Gbps
Rendimiento (paquete por segundo) 1.19Mpps
Unidad máxima de transmisión 1536 bytes
Cables de red 10BASE-T: 2 pares UTP Cat.3,4,5 hasta 100 m (328 pies)
100BASE-TX: 2 pares UTP Cat.5, 5e, 6 hasta 100 m (328 pies)
EIA/TIA-568 STP de 100 ohmios (100 m, máx.)
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3at Alimentación a través de Ethernet Plus / PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE 54 V CC por puerto con un máximo de 36 vatios
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de PoE Entrada de 180 watts@48-56 V CC Entrada
de 120 watts@24 ~ 48 V CC Entrada de 60 watts@12 ~ 23 V CC
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A
CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3x Control de flujo full-duplex
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet plus
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Tráfico ferroviario EN50155
Entornos
Operativo Temperatura: -40 ~ 75 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 80 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
