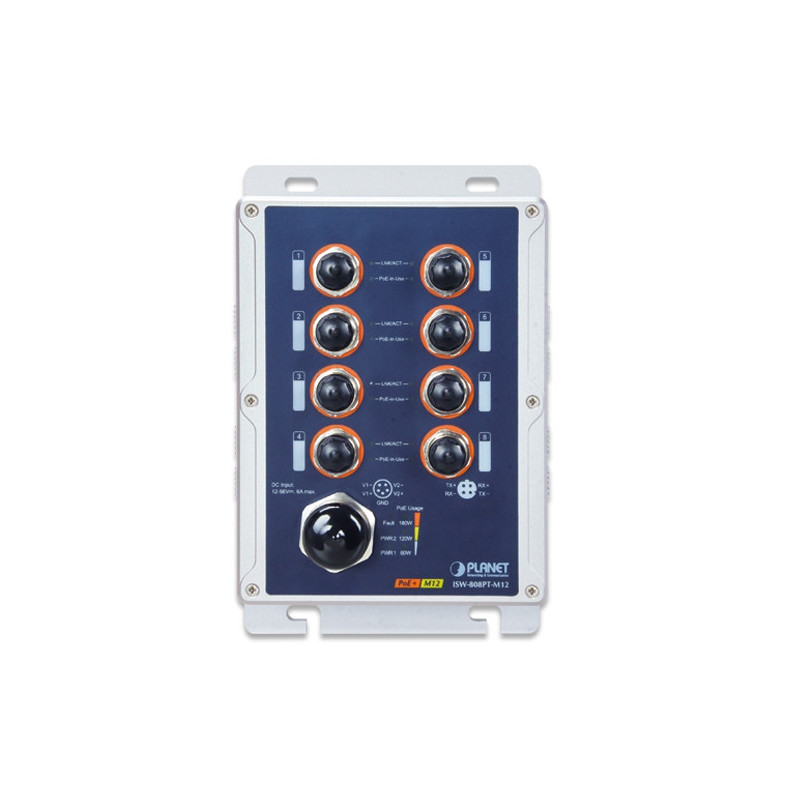

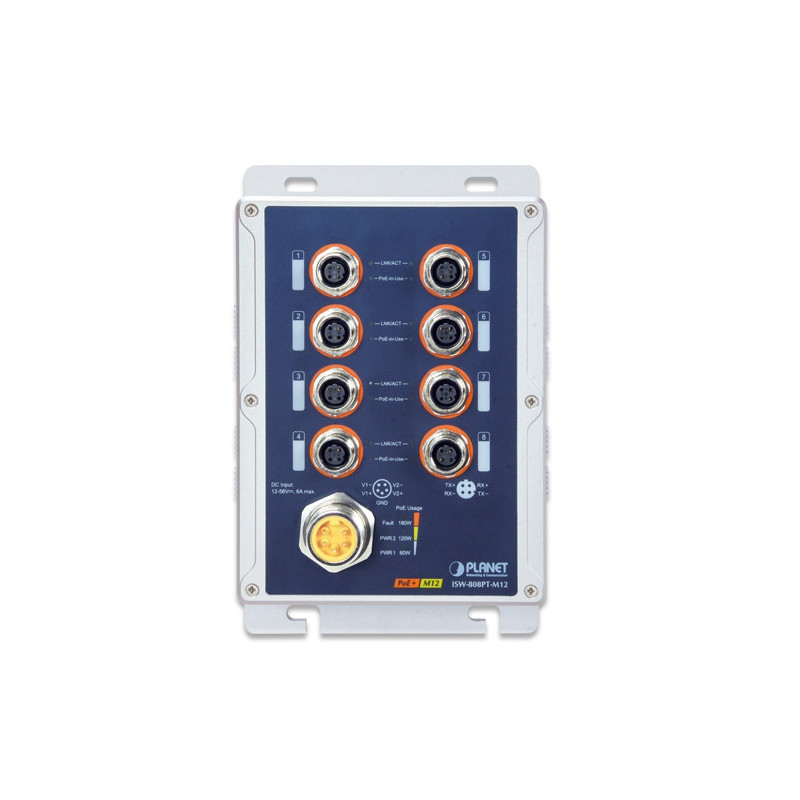

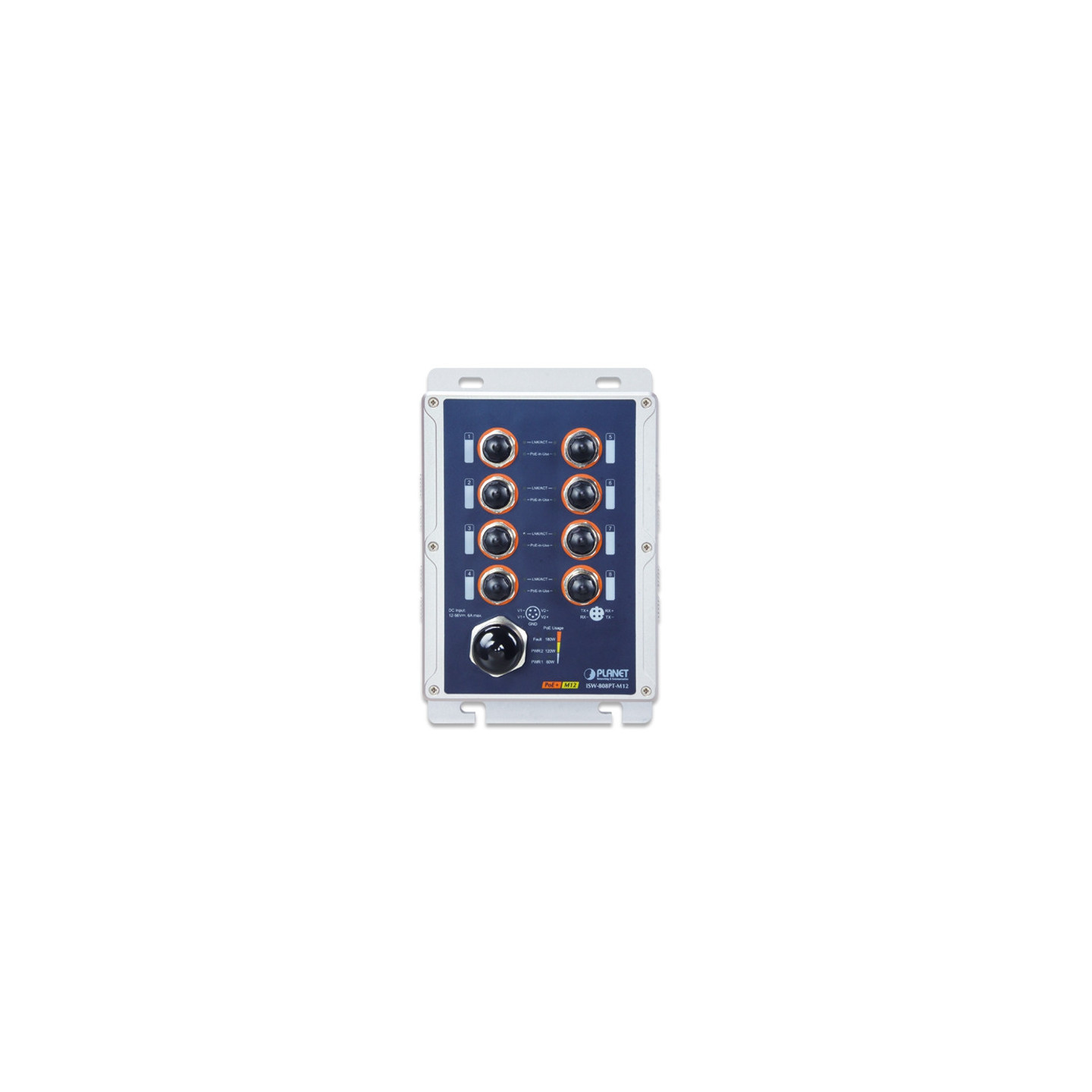

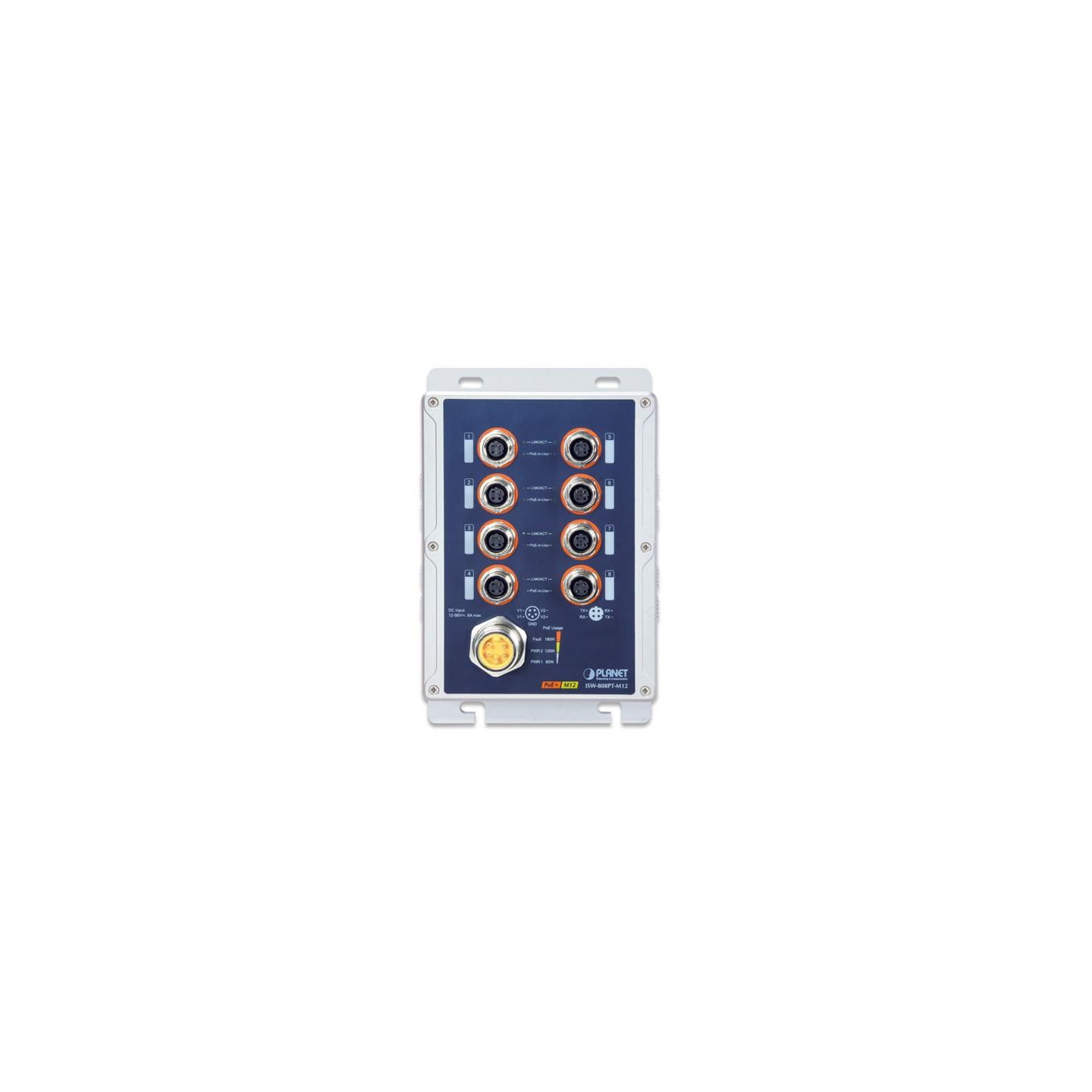

    PLANET ISW-808PT-M12

    Switch industrial IP67 de 8 puertos 10/100TX M12 802.3at PoE+

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET ISW-808PT-M12



    Datos fiables y alimentación a través de Ethernet

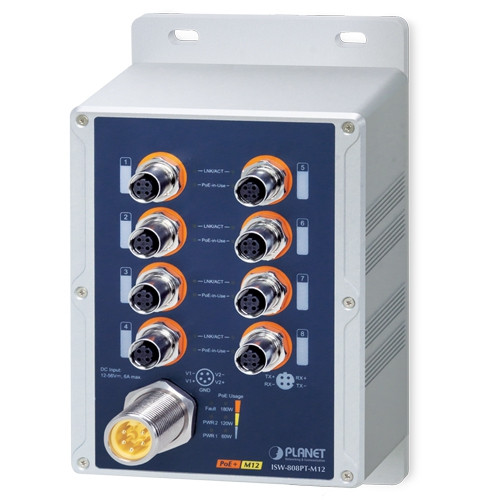

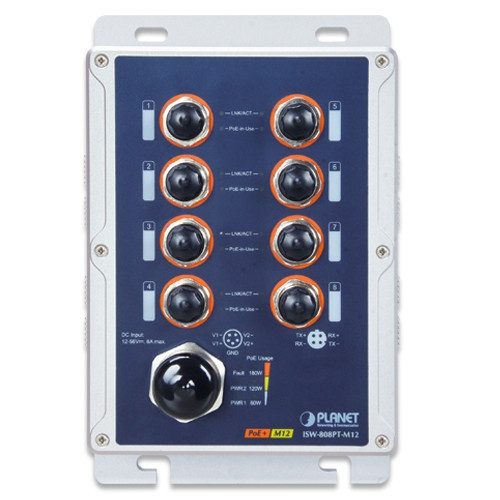

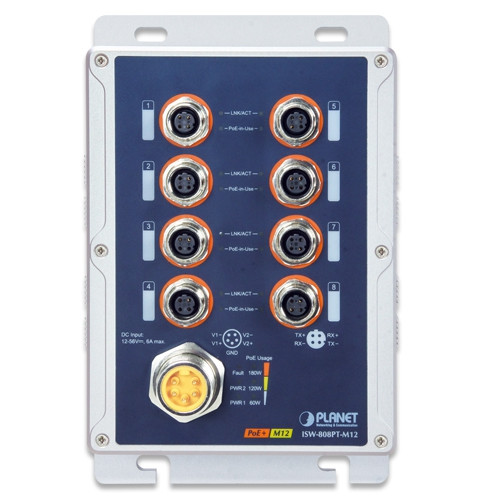

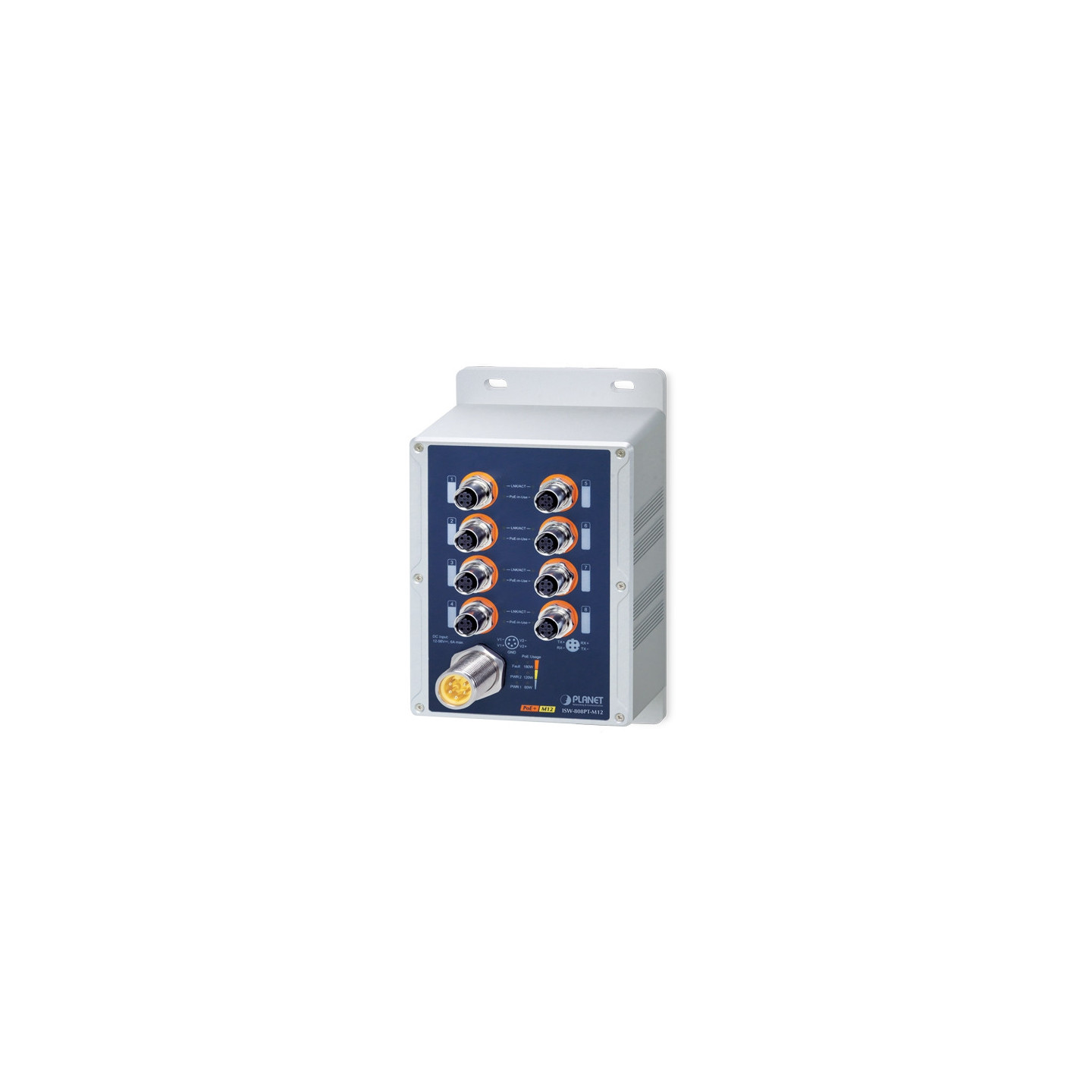

    PLANET ISW-808PT-M12 es un Switch PoE+ robusto y a prueba de vibraciones de grado industrial para una amplia gama de aplicaciones en fábricas o trenes en movimiento, ya que garantiza un rendimiento fiable bajo vibraciones y golpes. Cuenta con ocho conectores M12 10/100BASE-TX de negociación automática a prueba de agua/polvo con función de inyector IEEE 802.3at PoE+; cada puerto PoE+ proporciona 36 vatios de salida PoE. El conector M12 proporciona una conexión hermética y fuerte, y garantiza un rendimiento operativo estable de Ethernet que resiste la humedad, la suciedad, el polvo, los golpes, las vibraciones, el calor y el frío. La compacta carcasa de aluminio con clasificación IP67 del ISW-808PT-M12 permite el montaje en carril DIN o en la pared para un uso eficiente del espacio del armario.

    Detalle de productos

    Descarga

    Manual

    EM-ISW-808PT-M12A_v1.0

    Descarga: (4.89MB)

    Hoja de Datos

    C-ISW-808PT-M12_L

    Descarga: (3.11MB)

    Especificaciones de hardware

    Puertos de cobre 8 x M12, conector hembra con codificación D

    de 4 pines 10/100BASE-TX auto-MDI/MDI-X

    Puertos IEEE 802.3at PoE+ 8, puerto 1 al puerto 8

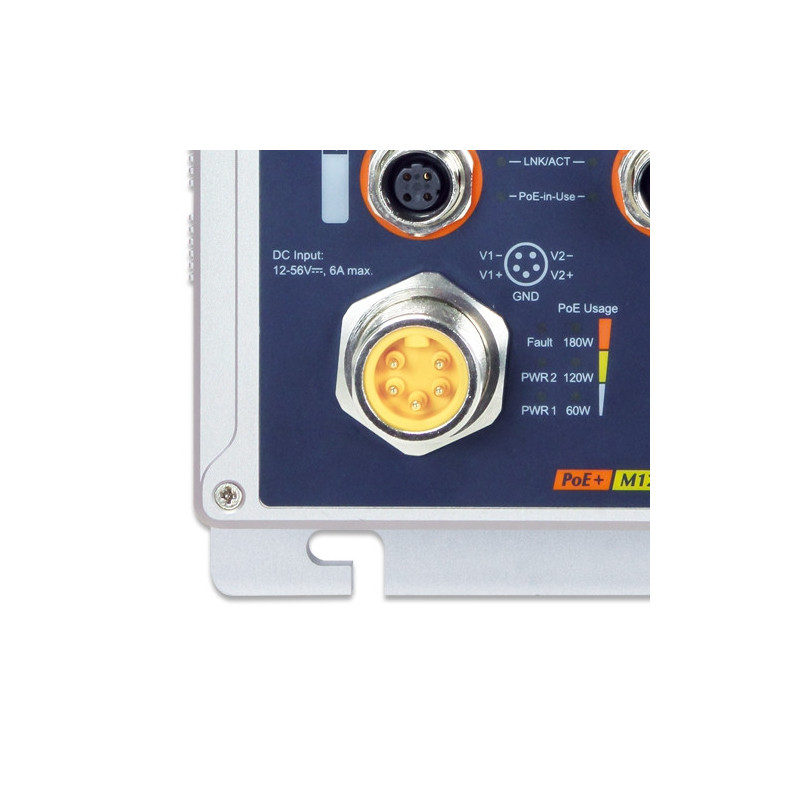

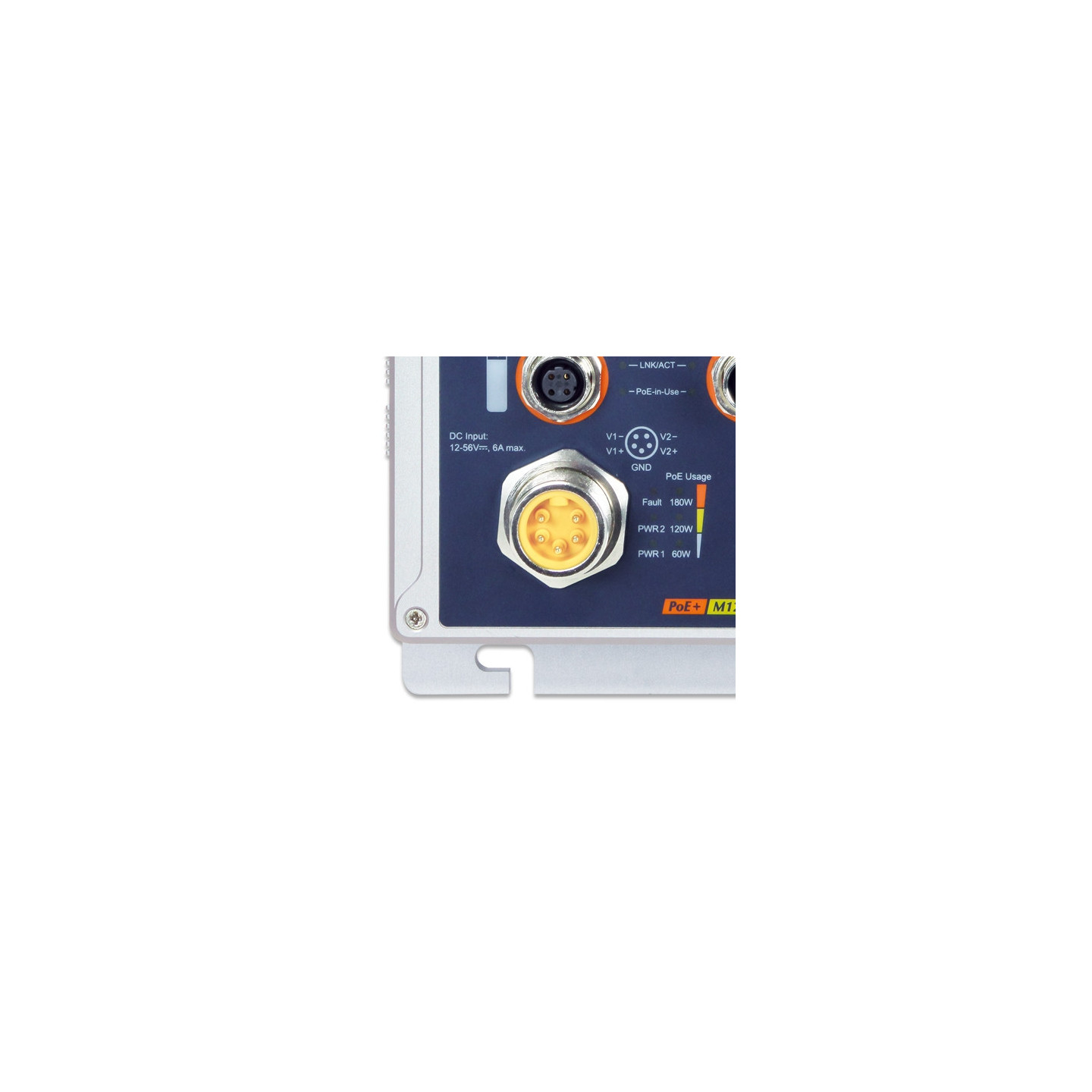

    Conector de alimentación 1 x M23, conector macho con codificación A de 5 pines

    Recinto Carcasa de aluminio IP67

    Dimensiones (ancho x fondo x alto) 124 x 53,1 x 204 mm

    Peso 1,75 kg

    Instalación Kit de montaje en pared y carril DIN

    Requisitos de alimentación Doble 12 ~ 54 V CC

    Consumo de energía DC 12V:75.6 watts/257 BTU

    DC 24V:129.3 watts/441 BTU

    DC 48V:190.1 watts/648 BTU

    DC 54V:191.7 watts/654 BTU

    Protección contra descargas electrostáticas 6KV CC

    Protección contra sobretensiones 6KV CC

    Especificaciones del interruptor

    Esquema de procesamiento de interruptores Almacenamiento y reenvío

    Tabla de direcciones Entradas de 2K

    Control de caudal Contrapresión para trama de pausa

    IEEE 802.3x semidúplex para dúplex completo

    Estructura de conmutadores 1,6 Gbps

    Rendimiento (paquete por segundo) 1.19Mpps

    Unidad máxima de transmisión 1536 bytes

    Cables de red 10BASE-T: 2 pares UTP Cat.3,4,5 hasta 100 m (328 pies)

    100BASE-TX: 2 pares UTP Cat.5, 5e, 6 hasta 100 m (328 pies)

    EIA/TIA-568 STP de 100 ohmios (100 m, máx.)

    Alimentación a través de Ethernet

    Estándar PoE IEEE 802.3at Alimentación a través de Ethernet Plus / PSE

    Tipo de fuente de alimentación PoE Tramo final

    Salida de alimentación PoE 54 V CC por puerto con un máximo de 36 vatios

    Asignación de pines de alimentación 1/2(+), 3/6(-)

    Presupuesto de PoE Entrada de 180 watts@48-56 V CC Entrada

    de 120 watts@24 ~ 48 V CC Entrada de 60 watts@12 ~ 23 V CC

    Conformidad con las normas

    Cumplimiento normativo FCC Parte 15 Clase A

    CE

    Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet

    IEEE 802.3u 100BASE-TX Fast Ethernet

    IEEE 802.3x Control de flujo full-duplex

    IEEE 802.3af Alimentación a través de Ethernet

    IEEE 802.3at Alimentación a través de Ethernet plus

    Pruebas de estabilidad IEC60068-2-32 (caída libre)

    IEC60068-2-27 (choque)

    IEC60068-2-6 (vibración)

    Tráfico ferroviario EN50155

    Entornos

    Operativo Temperatura: -40 ~ 75 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)

    Almacenamiento Temperatura: -40 ~ 80 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)
