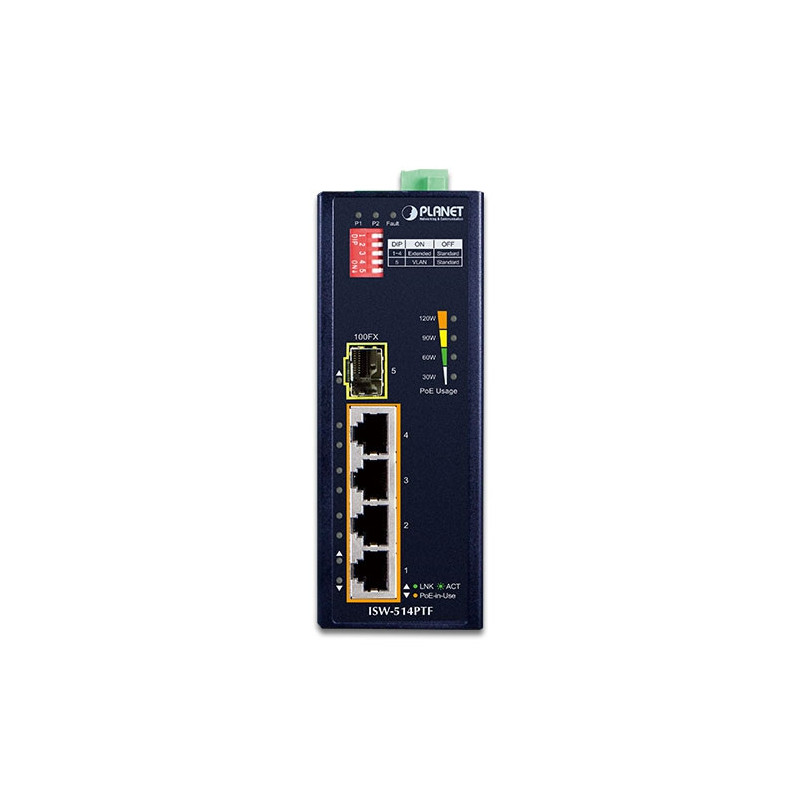

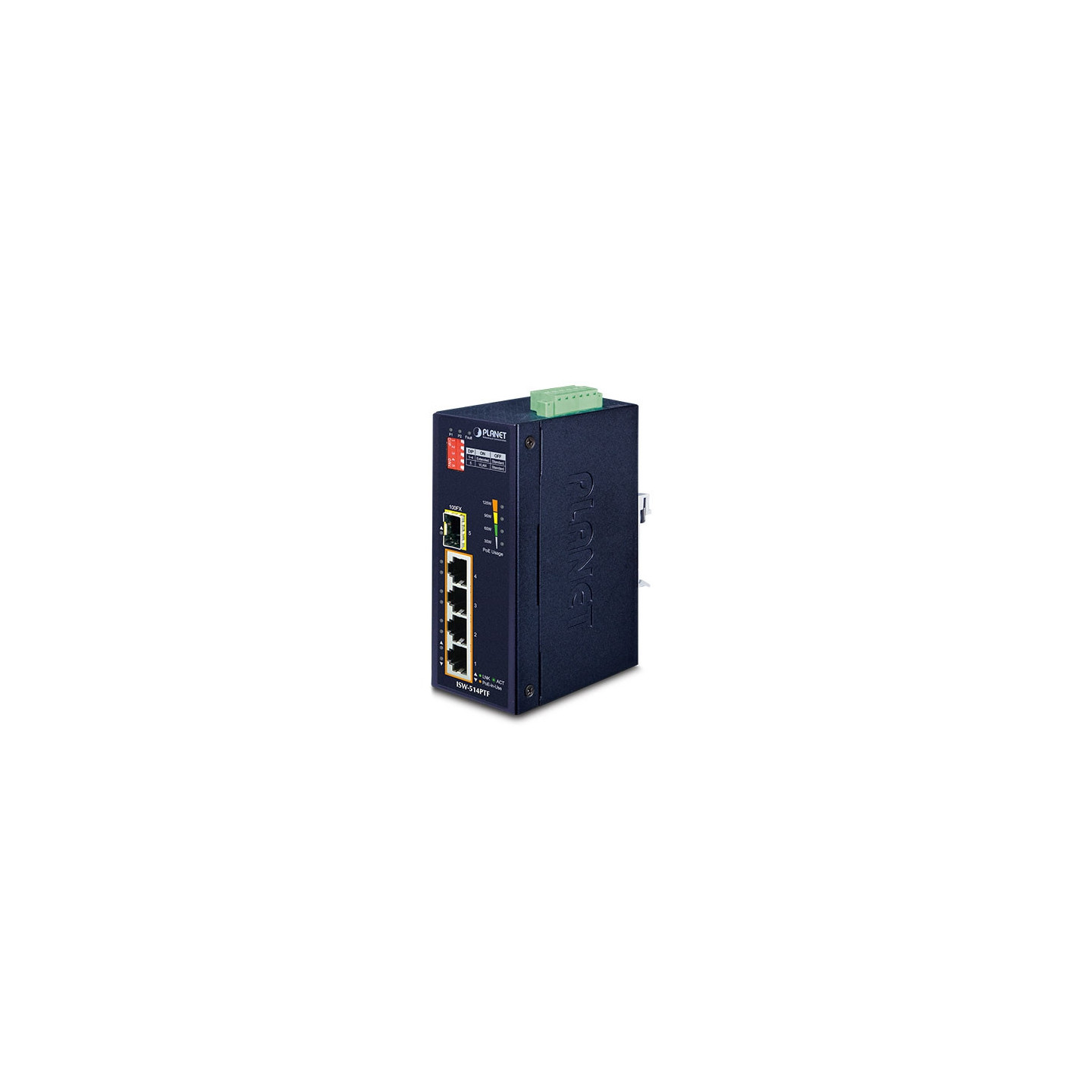

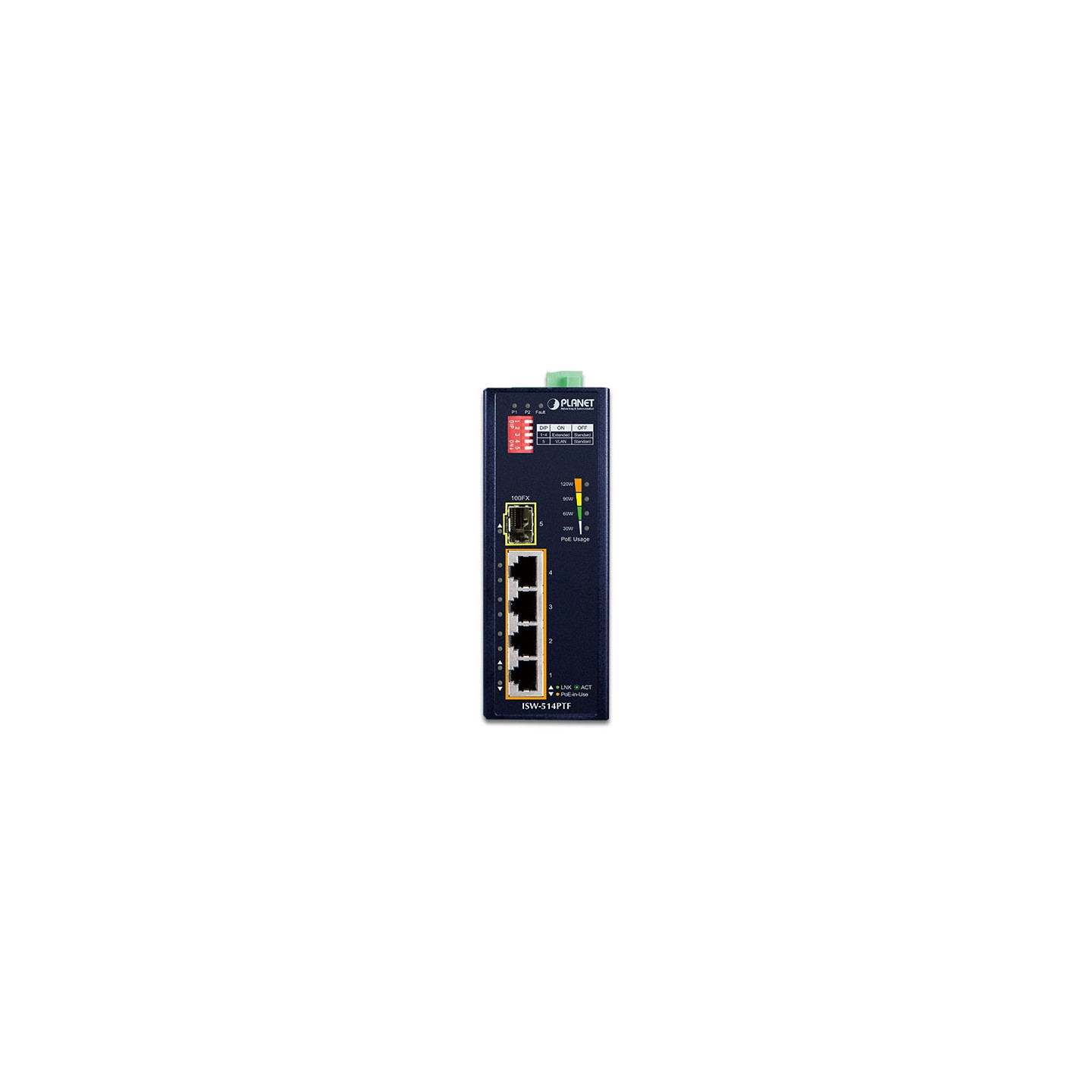

PLANET ISW-514PTF

Especificaciones de hardware

Puertos de cobre Cuatro puertos 10/100BASE-TX RJ45 auto-MDI/MDI-X (puertos 1 a 4)

Puertos de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3af/at (puertos 1 a 4)

Puerto SFP Un puerto 100BASE-FX SFP

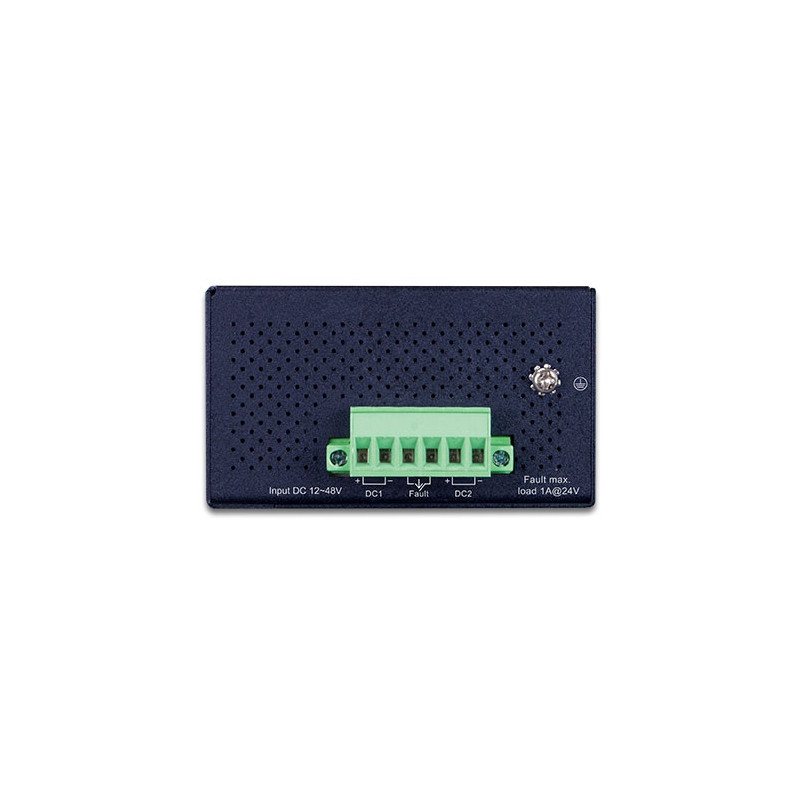

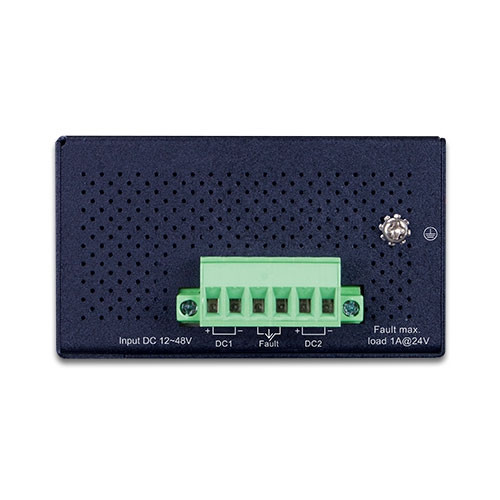

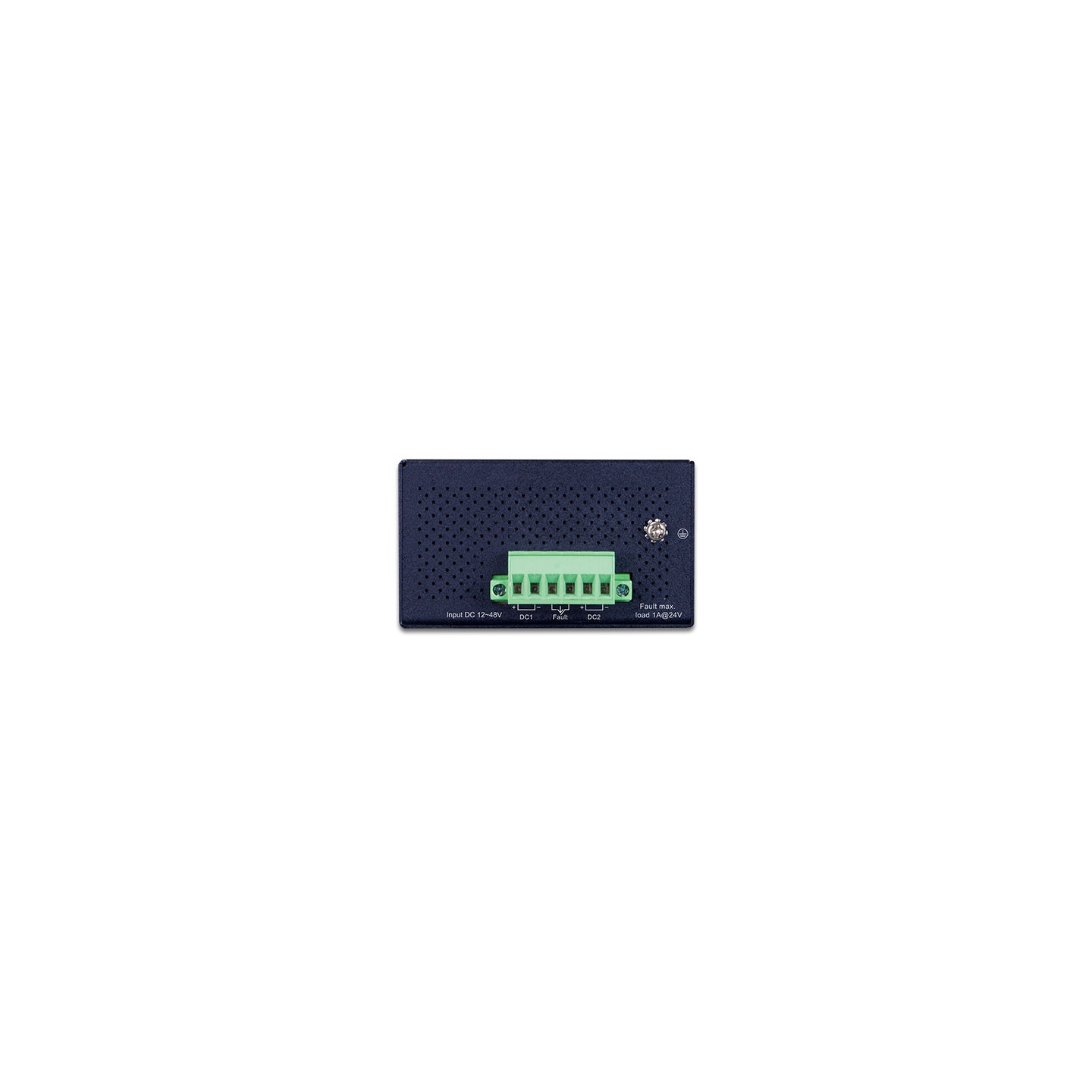

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para alimentación 1

Pin 3/4 para alarma

de fallo de alimentación Pin 5/6 para alimentación 2

Conmutador DIP (puertos 1 a 4) Modo estándar: distancia de transmisión PoE de 30 vatios de 100 m a una velocidad de 10/100 Mbps

Modo VLAN: "Protección VLAN basada en puertos" donde los puertos se pueden aislar entre sí a través de un conmutador DIP. Solo el Port-5 puede visitar otros puertos.

Modo extendido: distancia de transmisión PoE de 25 vatios de 250 m a una velocidad de 10 Mbps

Requisitos de alimentación 12 ~ 54 V CC, 7 A (máx.)

Consumo de energía Máx. 7 vatios/23.8BTU@54V entrada de CC (sistema)

Máx. 133 vatios/453BTU@54V entrada de CC (Ethernet + PoE a plena carga)

Alarma Una salida de relé para corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC

Dimensiones (ancho x fondo x alto) 50 x 87,8 x 135 mm

Peso 613 g

Recinto Carcasa metálica IP40

Instalación Carril DIN/ de montaje en pared

Protección contra descargas electrostáticas 5KV

Indicadores LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Alarma

de falla de energía 2 x LED para PoE + puerto de cobre (puertos 1 a 4):

Verde: LNK/ACT (10/100Mbps)

Ámbar: PoE en uso

1 x LED para el puerto 100BASE-FX (puerto 5):

Verde: LNK/ACT (100 Mbps)

4 x LED para uso de PoE (W) (de menor a mayor):

Ámbar: 30 W, 60 W, 90 W y 120 W

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 1 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 0.74Mpps @64 bytes

Tabla de direcciones Entradas de 1K

Bastidor Jumbo 1536 bytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2 (+), 3/6 (-)

Salida de alimentación PoE Por puerto 54 V CC, máx. 36 vatios

Presupuesto de energía PoE (máx.) 120 W máximo @54V CC

, 90 W maximum@24V CC

, 60 W maximum@12V CC

Número máx. de PD de clase 2 4

Número máx. de PD de clase 3 4

Número máx. de PD de clase 4 4

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3x Control de flujo y contrapresión IEEE

802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 85 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
