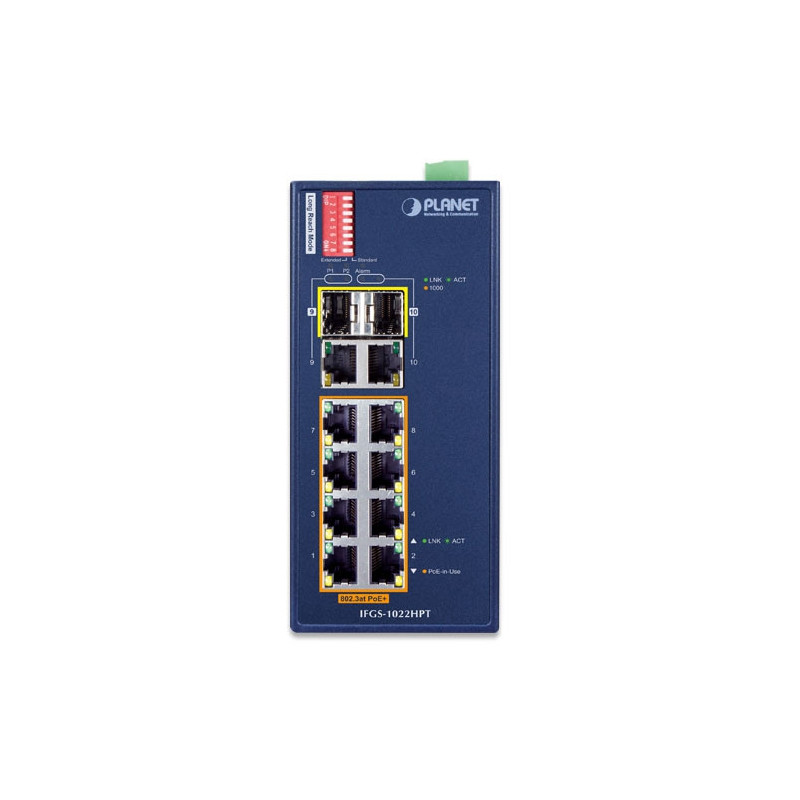

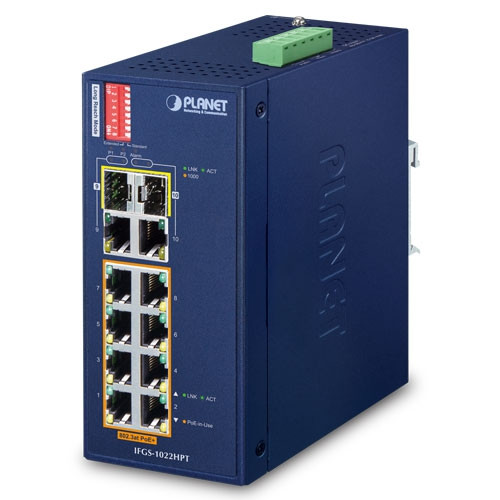

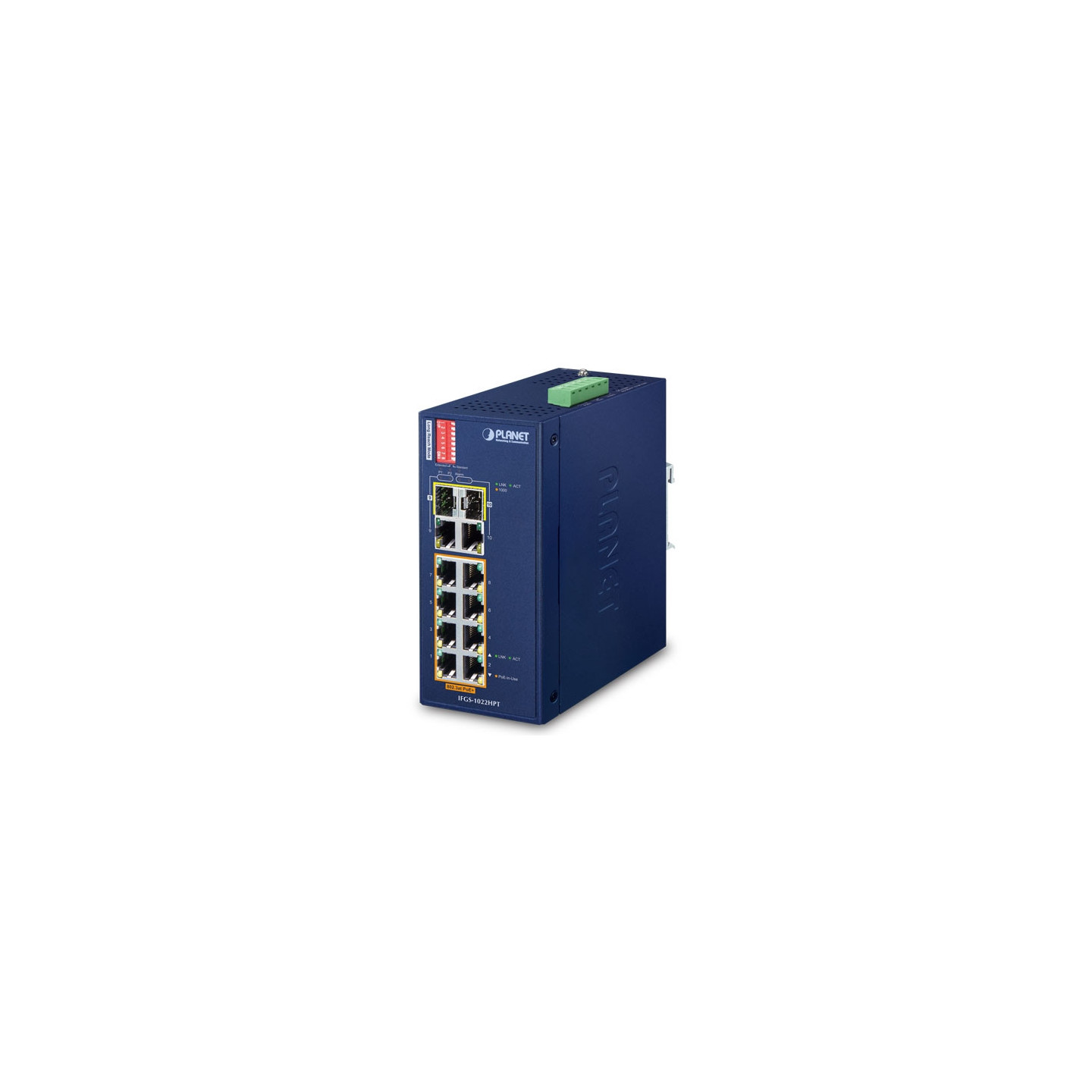

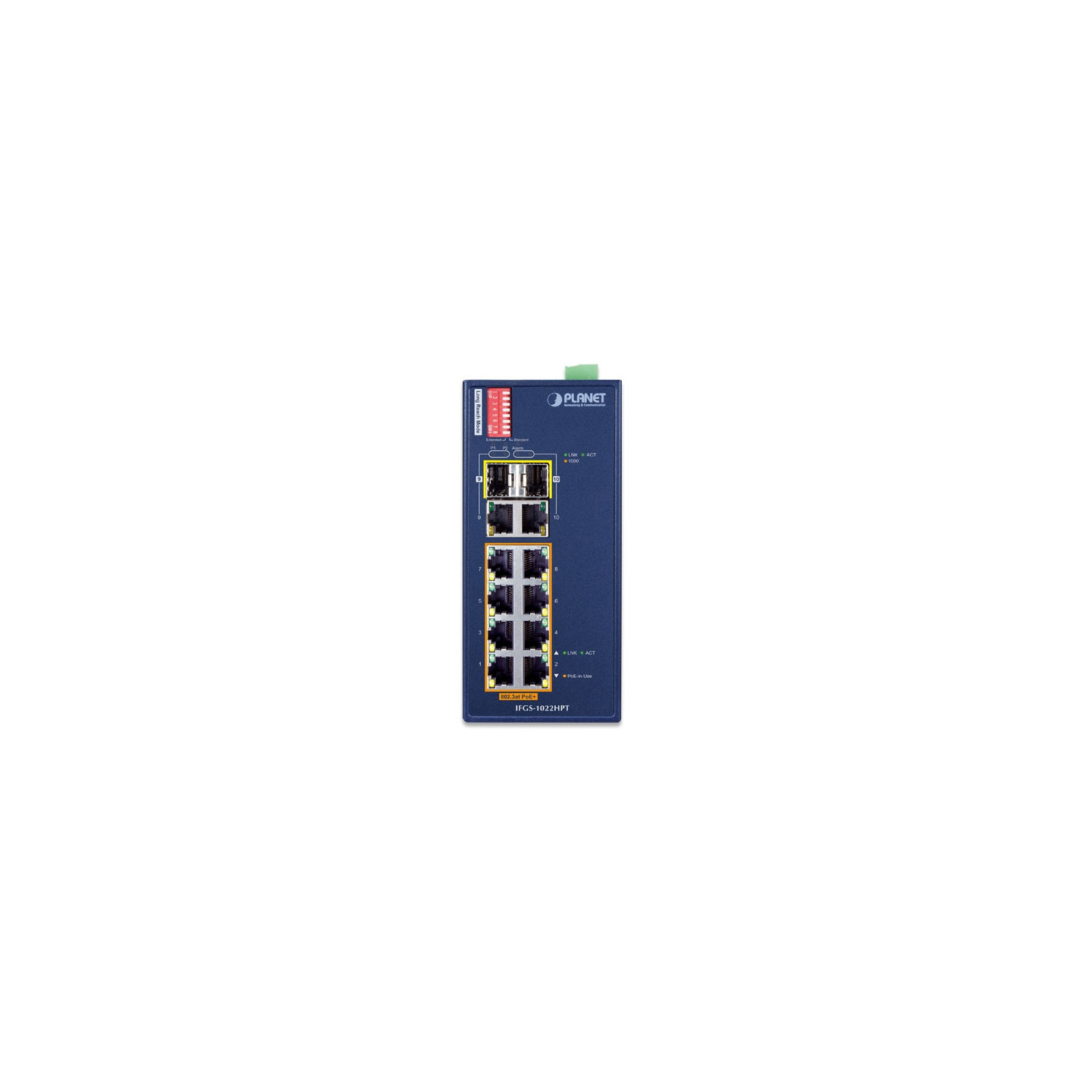

PLANET IFGS-1022HPT

Especificaciones de hardware

Puertos de cobre Fast Ethernet Ocho puertos 10/100BASE-TX RJ45 auto-MDI/MDI-X (puertos 1 a 8)

Puertos de cobre Gigabit Ethernet Dos puertos

10/100/1000BASE-T RJ45 auto-MDI/MDI-X (compartidos con los puertos 9 a 10)

Tragamonedas SFP/mini-GBIC Dos interfaces SFP 1000BASE-SX/LX/BX (compartidas con los puertos 9 a 10)

Puerto de inyector PoE Ocho puertos con función de inyector PoE+ 802.3af/802.3at (puertos 1 a 8)

Conmutador DIP (Puerto-1 a Puerto-8) Modo estándar: distancia de transmisión PoE de 30 vatios de 100 m a una velocidad de 10/100 Mbps

Modo extendido: distancia de transmisión PoE de 30 vatios de 250 m a una velocidad de 10 Mbps

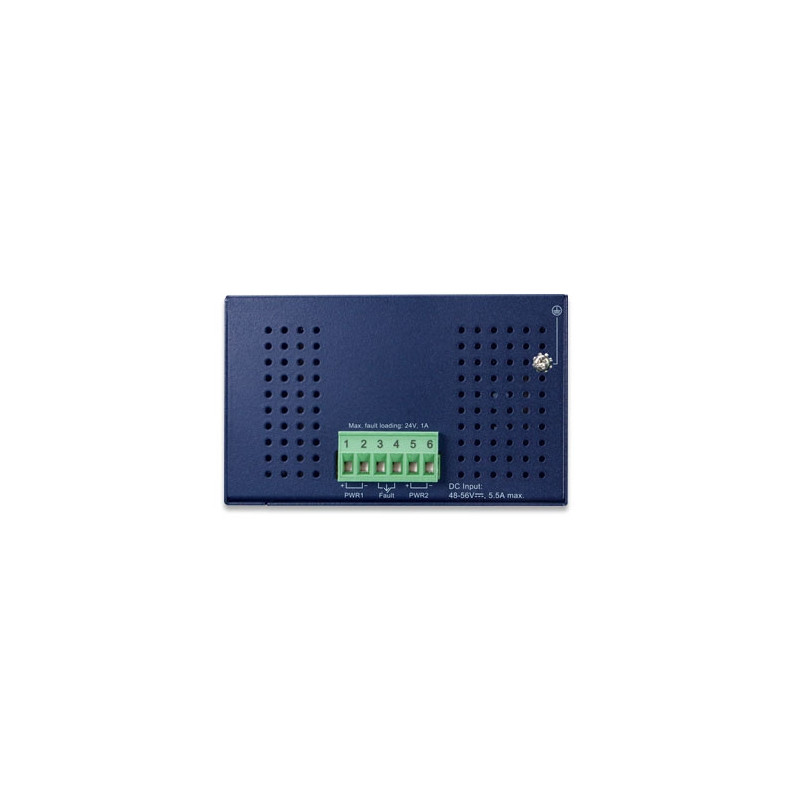

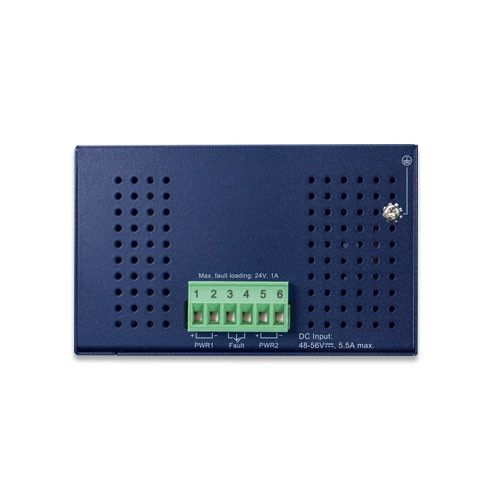

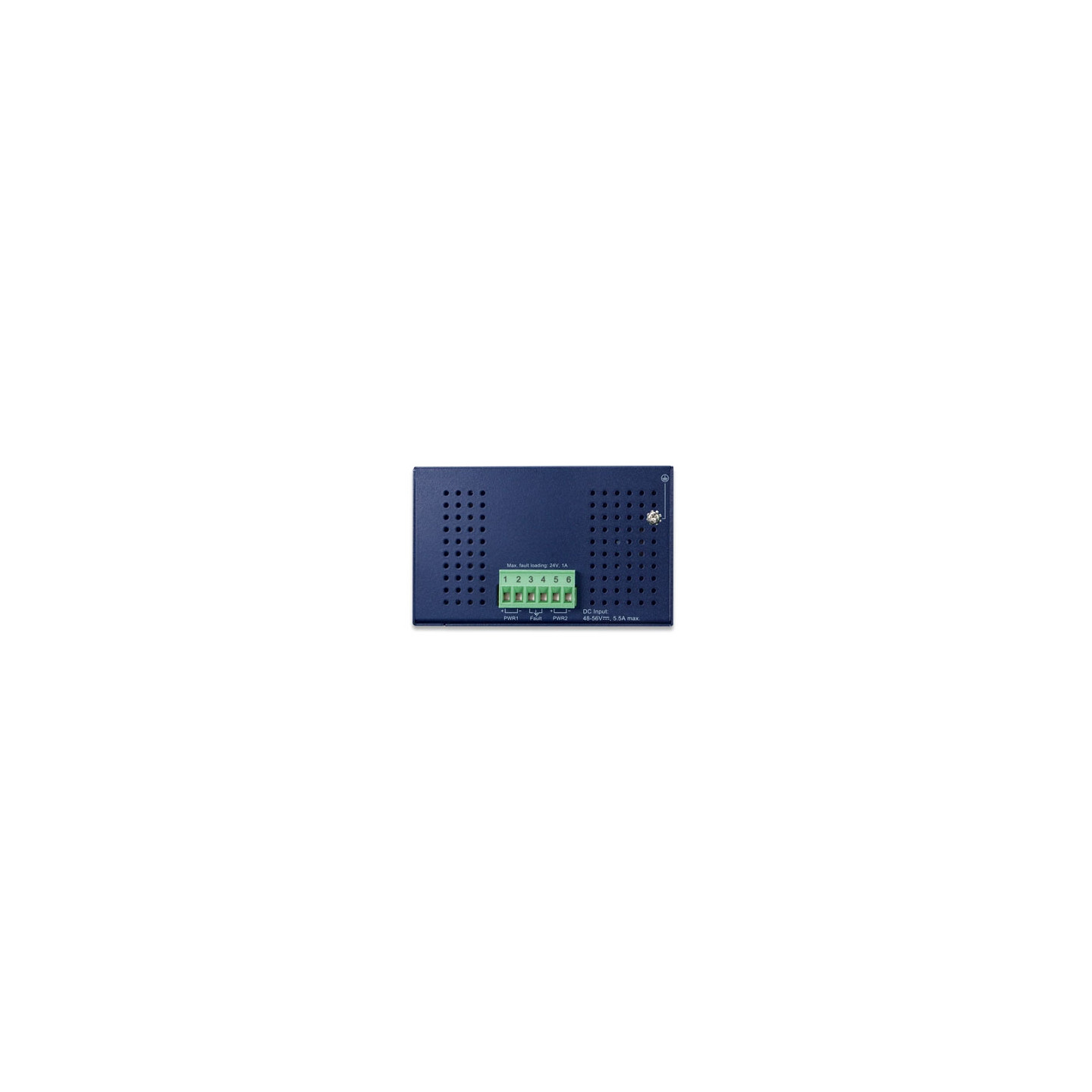

Conector Bloque

de terminales extraíble de 6 pines ■ Pin 1/2 para Power 1

■ Pin 3/4 para alarma

de falla de energía ■ Pin 5/6 para Power 2

Alarma Una salida de relé para corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC

Requisitos de alimentación 48 ~ 54 V CC, 5,5 A (máx.) (se recomiendan >51 V CC para salida PoE+)

Consumo de energía / Disipación 4,3 vatios, 14,6 BTU (en espera sin función PoE) con una entrada

de alimentación de 54 V CC 256 vatios, 873 BTU (carga completa con función PoE) con una entrada de alimentación de 54 V CC

Dimensiones (ancho x fondo x alto) 66 x 107 x 152 mm

Peso 829 g

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica IP30

Instalación Kit de carril DIN y kit de montaje en pared

LED 3 x LED para el sistema y la alimentación:

■ Verde: Alimentación de CC 1

■ Verde: Alimentación de CC 2

■ Rojo: Alarma

de falla de energía 2 x LED para puerto de cobre PoE (Puerto-1 ~ Puerto-8):

■ Verde: LNK/ACT (10/100Mbps)

■ Ámbar: PoE en uso

2 x LED para puerto de cobre 10/100/1000T (Puerto-9~Puerto-10):

■ Verde: LNK/ACT

■ Ámbar: 1000

2 x LED por interfaz mini-GBIC (Puerto-9~Puerto-10)

■ Verde: LNK/ACT

■ Ámbar: 1000

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 5,6 Gbps/sin bloqueo

Cambiar Throughput@64 bytes 4.1Mpps @64 bytes

Tabla de direcciones MAC 16K entradas

Búfer de datos compartidos 4Mb de SRAM

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10 Kbytes

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2(+), 3/6(-)

Salida de alimentación PoE Estándar

IEEE 802.3af - Por puerto 48 V ~ 51 V CC (dependiendo de la fuente de alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at - Por puerto 51 V ~ 54 V CC (dependiendo de la fuente de alimentación), máx. 30 vatios

Presupuesto de energía PoE Doble entrada de alimentación: máximo 240 W (dependiendo de la entrada de energía)

Número máx. de PD de clase 2 8

Número máx. de PD de clase 3 8

Número máx. de PD de clase 4 8

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3z Gigabit SX/LX

IEEE 802.3x Control de flujo y contrapresión

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3az Ethernet de eficiencia energética (EEE)

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
