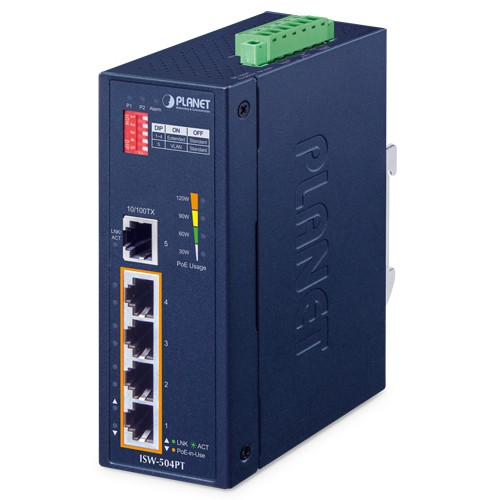

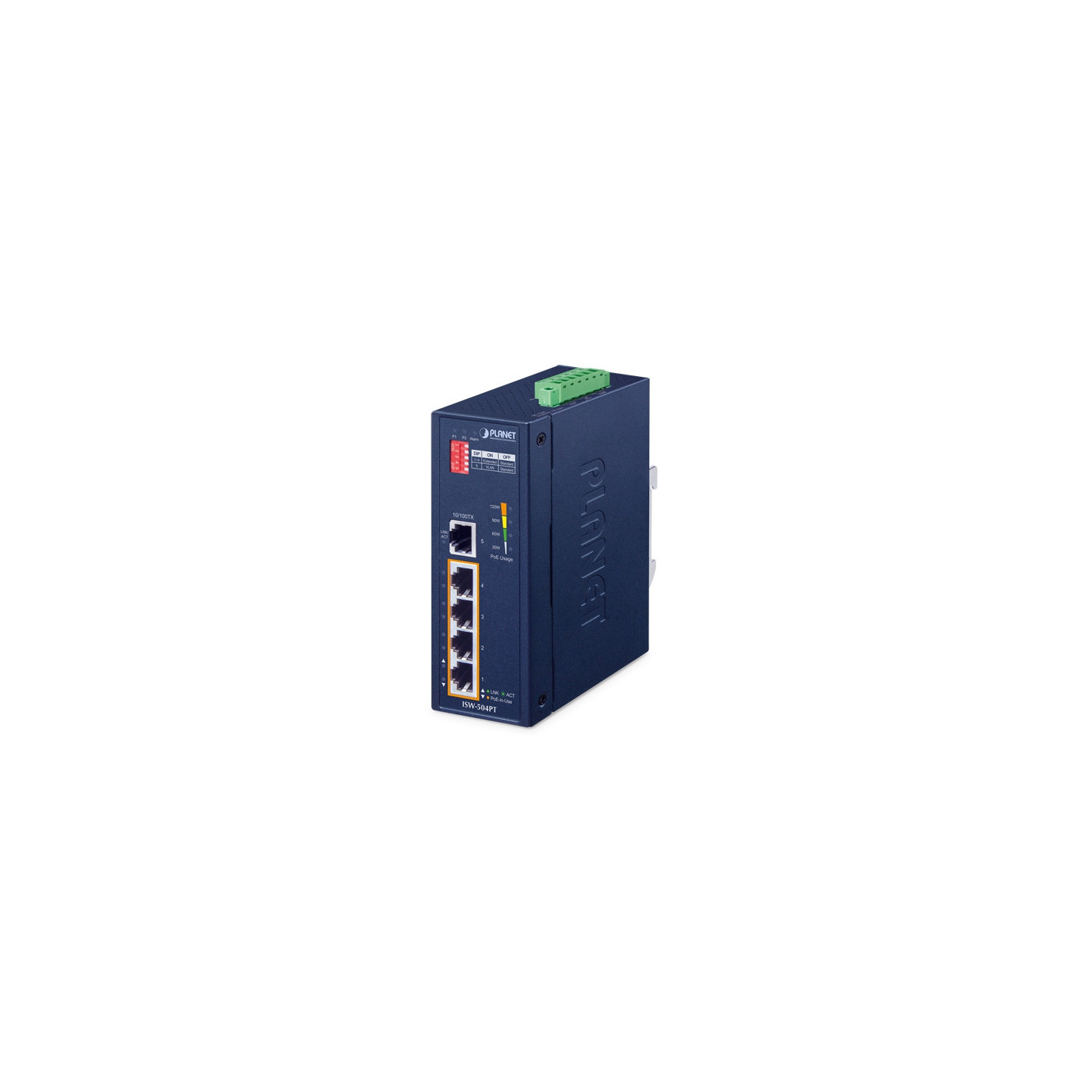

PLANET ISW-504PT
Switch Ethernet industrial 10/100TX de 5 puertos con PoE+ 802.3at de 4 puertos
Una solución de alimentación PoE+ completa perfecta para entornos endurecidos
Con diseño Plug and Play, el Switch PoE+ Fast Ethernet no Administrable de tipo carril DIN de grado industrial PLANET ISW-504PT, que cuenta con 4 puertos IEEE 802.3at PoE+10/100BASE-TX y 1 interfaz Fast Ethernet RJ45 adicional para la conexión de enlace ascendente, permite detectar y configurar automáticamente periféricos internos y externos. Con una robusta carcasa metálica IP40 y un sistema de alimentación redundante para un presupuesto de energía total de hasta 120 vatios para diferentes tipos de aplicaciones PoE, el ISW-504PT también funciona de manera eficiente en entornos hostiles, con un rango de temperatura de funcionamiento de -40 a 75 grados Celsius.
En respuesta a la creciente demanda de infraestructura IIoT (Internet Industrial de las Cosas), el ISW-504PT está diseñado para una fácil implementación de redes industriales con su capacidad Plug and Play. Además, garantiza una transmisión rápida y estable y fiable de datos y energía. El ISW-504PT también es compatible con el paso de tráfico PROFINET con QoS, lo que lo convierte en una opción ideal para integrarse con sistemas de automatización industrial y mejorar la comunicación entre dispositivos en un entorno de fábrica.
Detalle de productos
Especificaciones de hardware
Puertos de cobre Cinco puertos 10/100BASE-TX RJ45 auto-MDI/MDI-X (puertos 1 a 5)
Puertos de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3af/at (puertos 1 a 4)

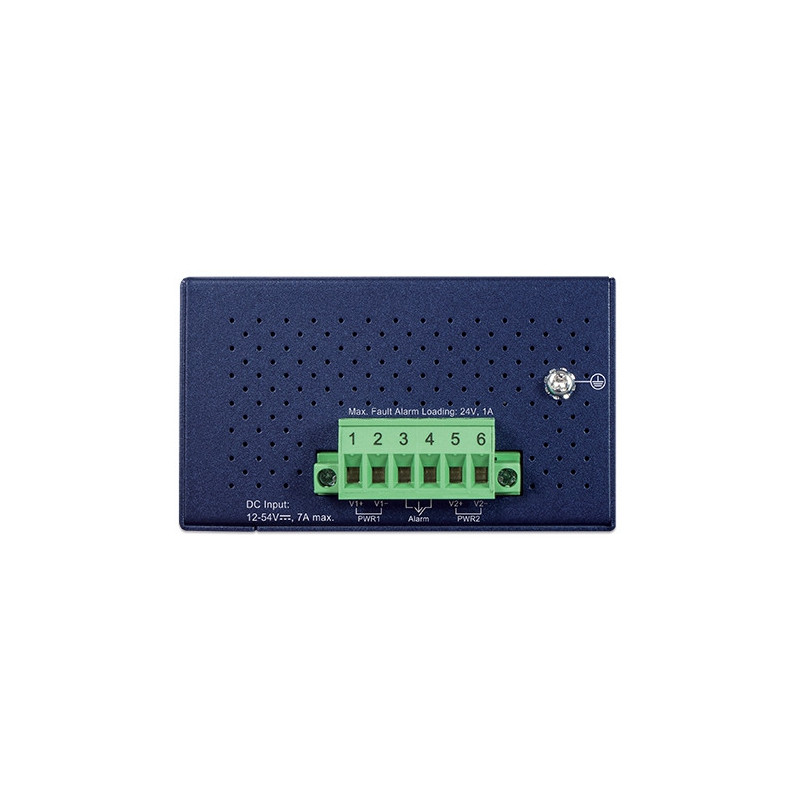

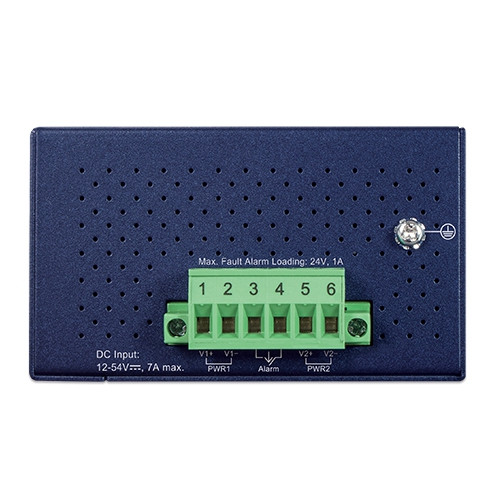

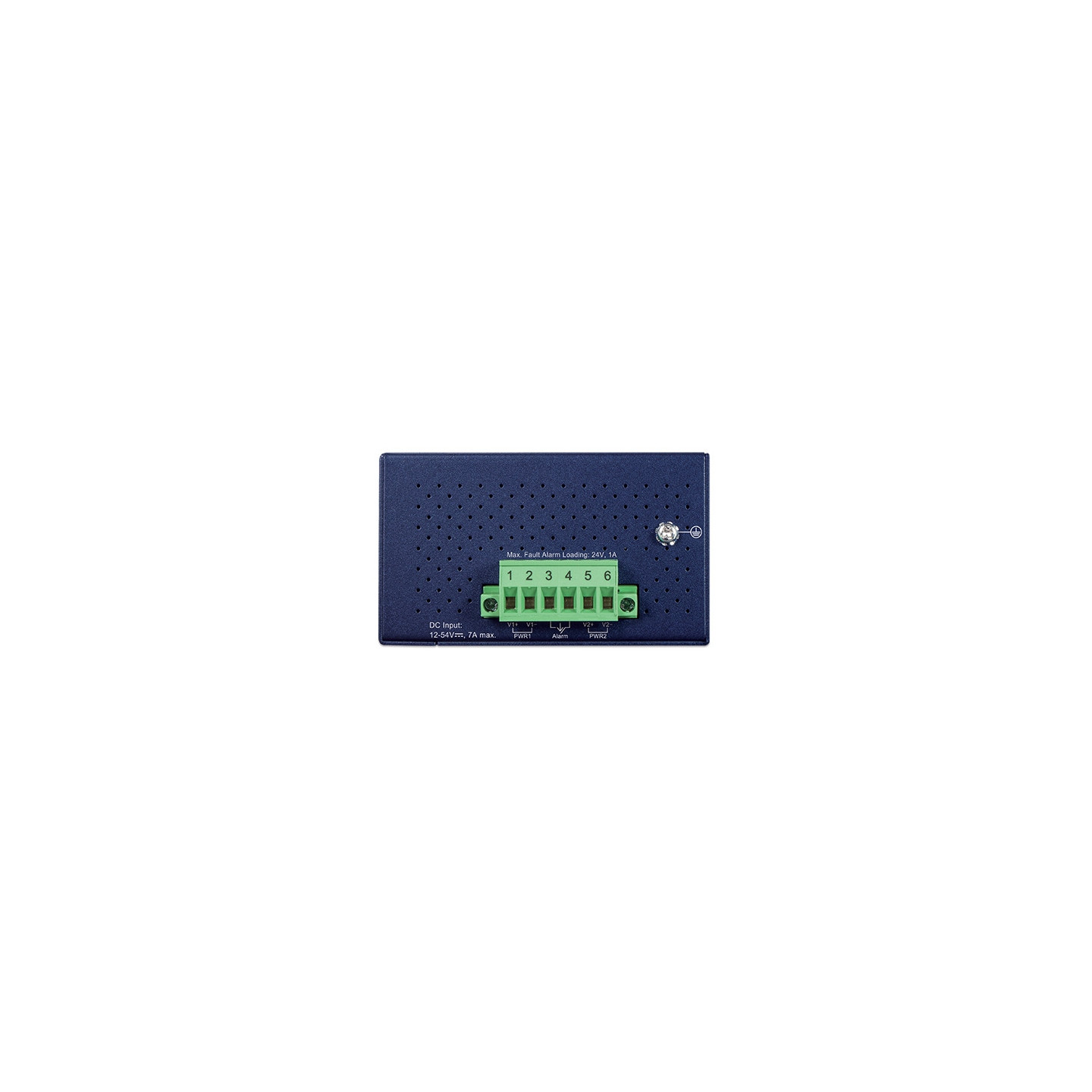

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para alimentación 1
Pin 3/4 para alarma
de fallo de alimentación Pin 5/6 para alimentación 2
Conmutador DIP (puertos 1 a 4) Modo estándar: distancia de transmisión PoE de 30 vatios de 100 m a una velocidad de 10/100 Mbps
Modo VLAN: "Protección VLAN basada en puertos" donde los puertos se pueden aislar entre sí a través de un conmutador DIP. Solo el Puerto 5 puede visitar otros puertos.
Modo extendido: distancia de transmisión PoE de 25 vatios de 250 m a una velocidad de 10 Mbps
Requisitos de alimentación 12 ~ 54 V CC, 7 A (máx.)
Consumo de energía Máx. 6,48 vatios/22BTU@54V entrada de CC (sistema)
Máx. 133 vatios/453BTU@54V entrada de CC (Ethernet + PoE de carga completa)
Alarma Una salida de relé para corte de energía.
Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC
Dimensiones (ancho x fondo x alto) 50 x 87,8 x 135 mm
Peso 613 g
Recinto Carcasa metálica IP40
Instalación Carril DIN/ de montaje en pared
Protección contra descargas electrostáticas 5KV

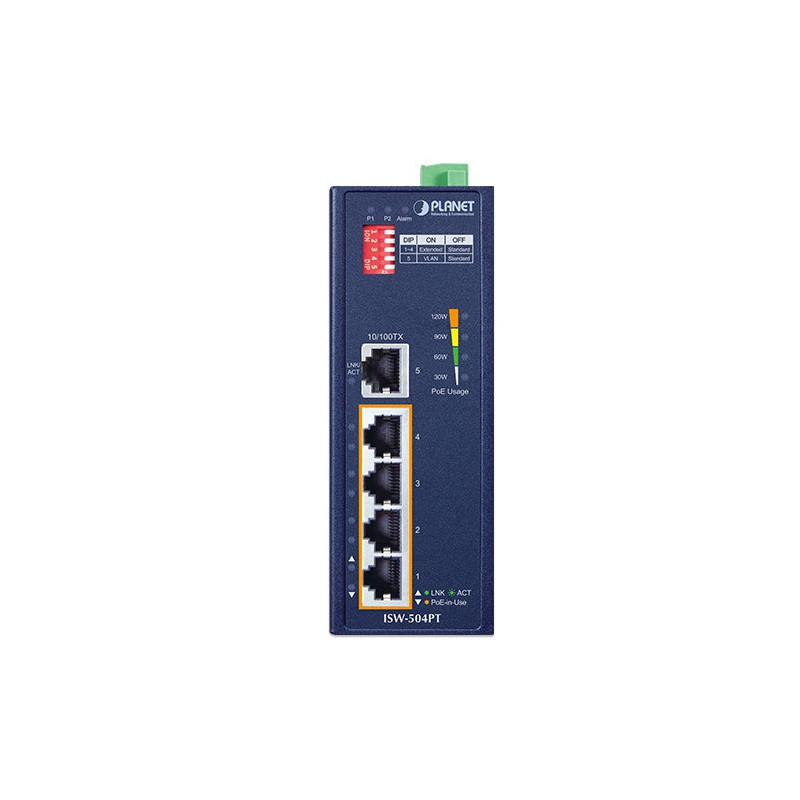

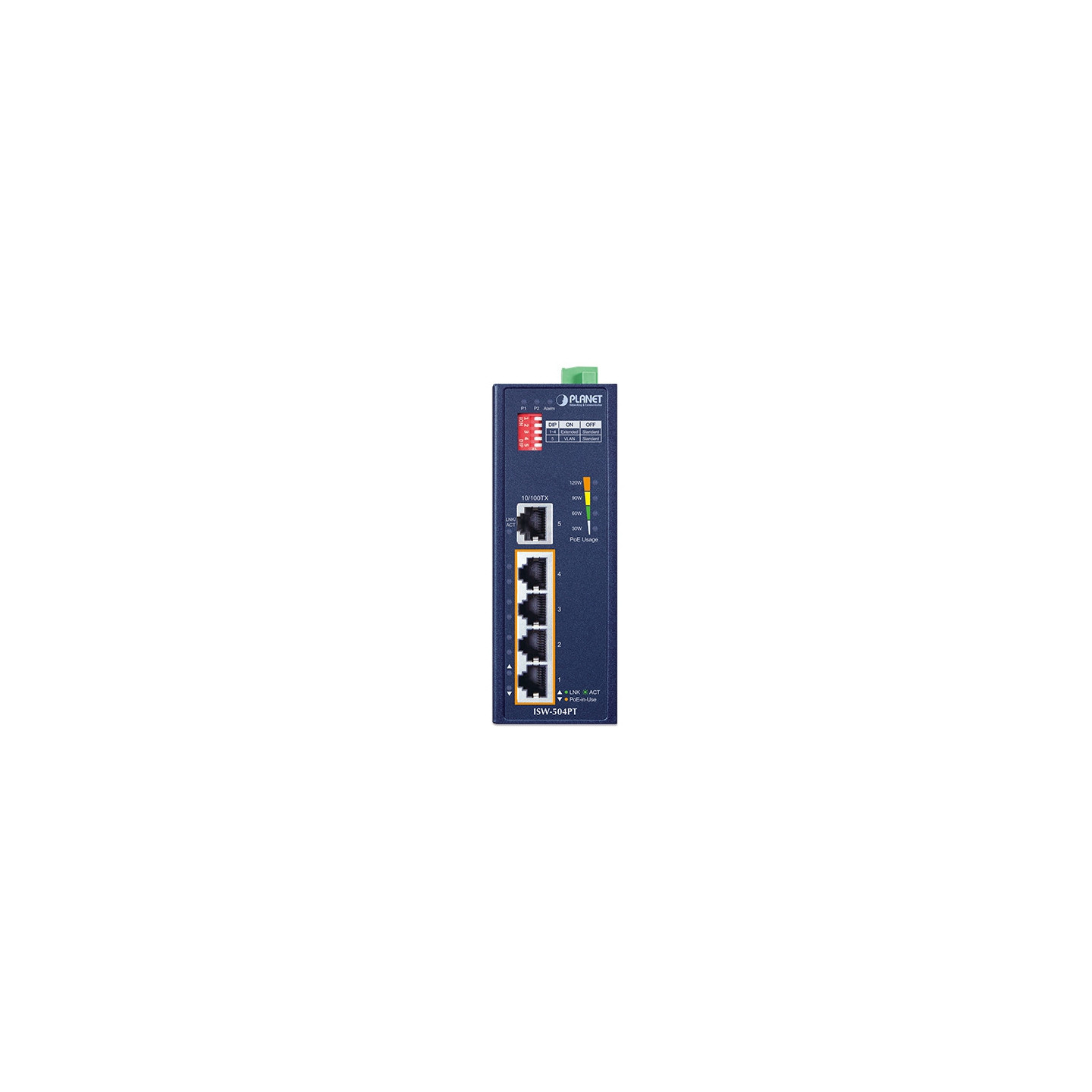

Indicadores LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
de fallo de alimentación 2 x LED para PoE + Puerto de cobre (puertos 1 a 4):
Verde: LNK/ACT (10/100Mbps)
Ámbar: PoE en uso
1 x LED para puerto de cobre (Puerto-5):
Verde: LNK/ACT (10/100Mbps)
4 x LED para uso de PoE (W) (de menor a mayor):
Ámbar: 30W, 60W, 90W y 120W
Especificaciones del interruptor
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 1 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 0.74Mpps @64 bytes
Tabla de direcciones Entradas de 1K
Bastidor Jumbo 1536 bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Alimentación a través de Ethernet
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Salida de alimentación PoE Por puerto 54 V CC, máx. 36 vatios
Presupuesto de energía PoE (máx.) 120 W máximo @54V CC
, 90 W maximum@24V CC
, 60 W maximum@12V CC
Número máx. de PD de clase 2 4
Número máx. de PD de clase 3 4
Número máx. de PD de clase 4 4
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 Ethernet
, IEEE 802.3u Fast Ethernet
, IEEE 802.3x, control de flujo y contrapresión
, IEEE 802.3af, alimentación a través de Ethernet
, IEEE 802.3at, alimentación a través de Ethernet más
paso de tráfico PROFINET con QoS
Medio ambiente
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 90% (sin condensación)
