PLANET IFGS-624PTF
Switch Ethernet de anillo industrial 10/100TX 802.3at PoE + 2 puertos 1000X SFP
Una solución de alimentación PoE+ completa perfecta para entornos endurecidos

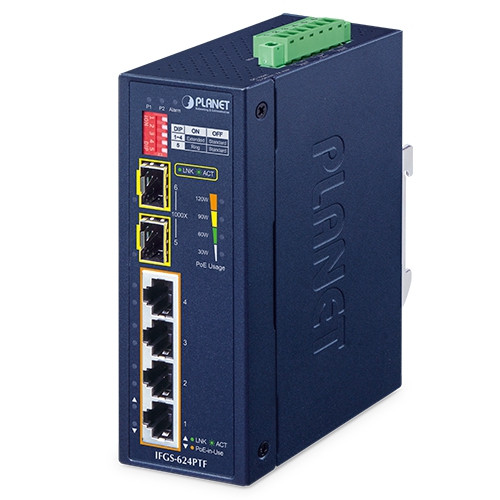

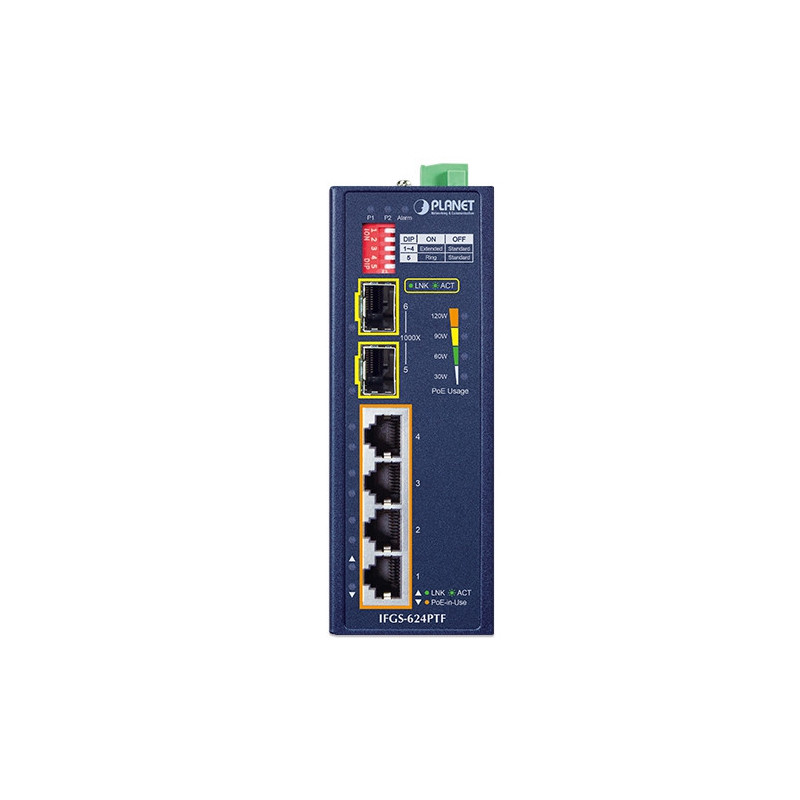

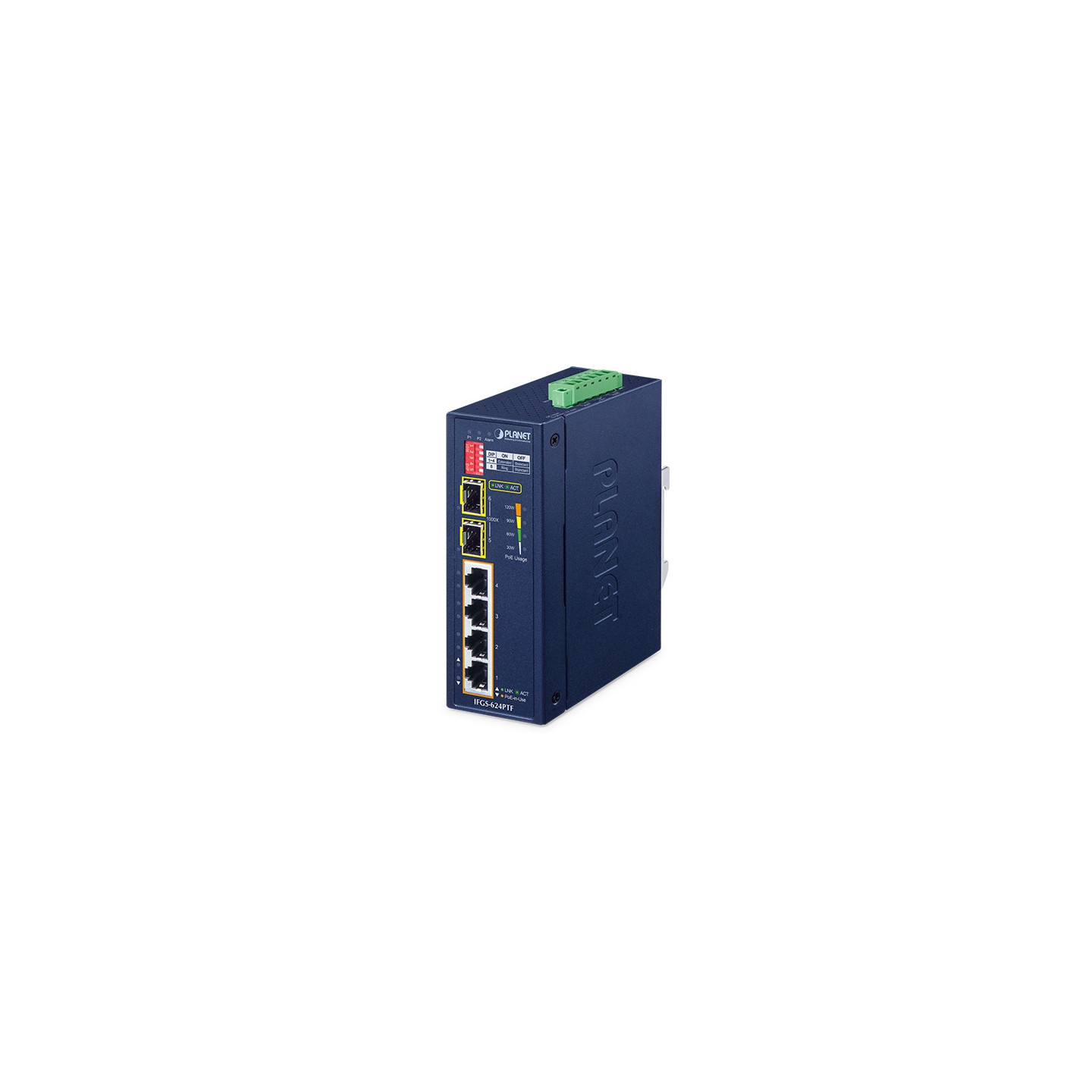

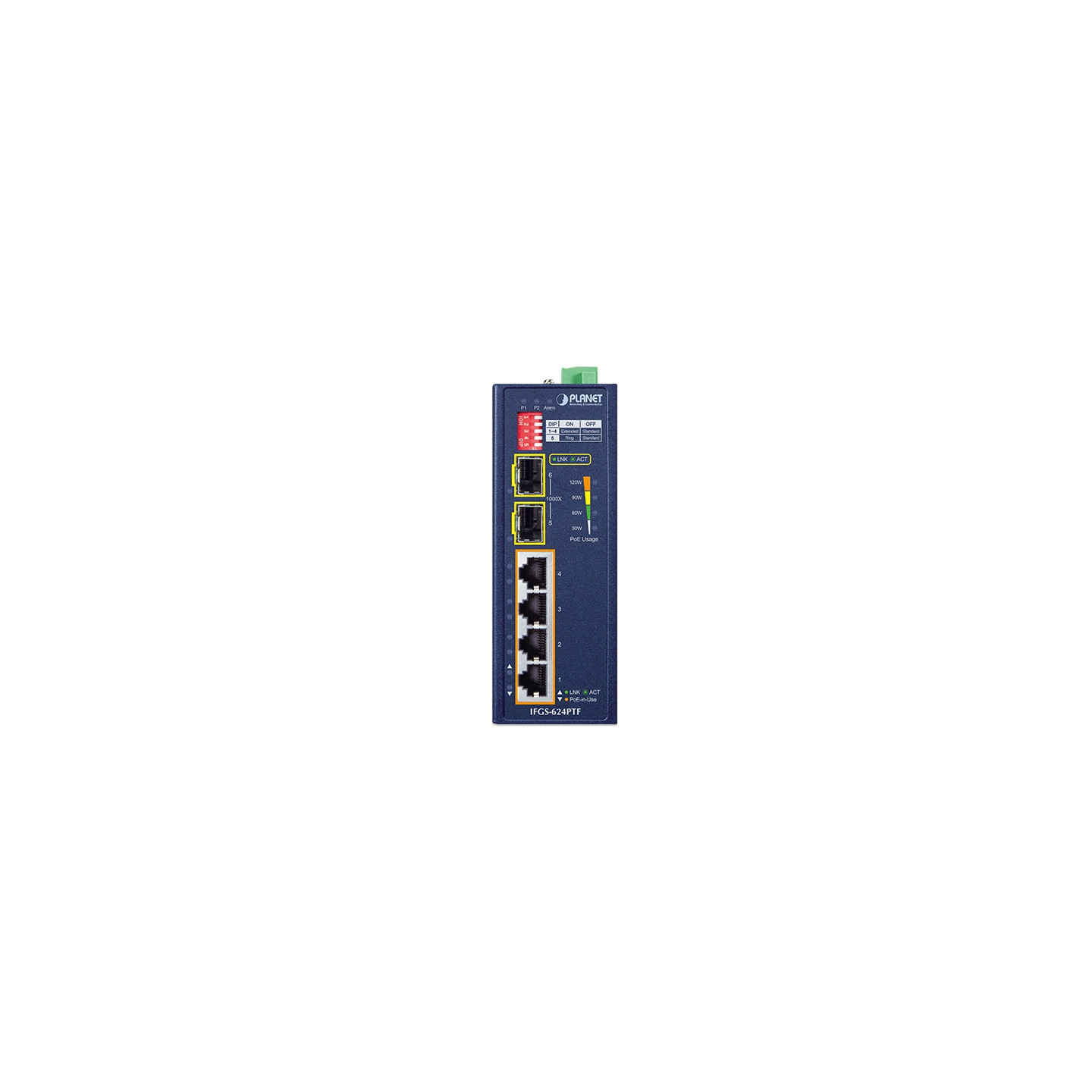

Con diseño Plug and Play, el Switch PoE+ Fast Ethernet no Administrable de tipo carril DIN de grado industrial PLANET IFGS-624PTF, que cuenta con 4 puertos IEEE 802.3at PoE+10/100BASE-TX y dos puertos de fibra SFP 1000BASE-X para la conexión de enlace ascendente, permite detectar y configurar automáticamente periféricos internos y externos. Con una robusta carcasa metálica IP40 y un sistema de alimentación redundante de 12-54 V para un presupuesto de energía total de hasta 120 vatios para diferentes tipos de aplicaciones PoE, el IFGS-624PTF también funciona de manera eficiente en entornos hostiles, con un rango de temperatura de funcionamiento de -40 a 75 grados Celsius.
En respuesta a la creciente demanda de infraestructura IIoT (Internet Industrial de las Cosas), el IFGS-624PTF está diseñado para una fácil implementación de redes industriales con su capacidad Plug and Play. Además, garantiza una transmisión rápida y estable y fiable de datos y energía. El IFGS-624PTF también es compatible con el paso de tráfico PROFINET con QoS, lo que lo convierte en una opción ideal para integrarse con sistemas de automatización industrial y mejorar la comunicación entre dispositivos en un entorno de fábrica.
Detalle de productos
Especificaciones de hardware
Puertos de cobre 4 x 10/100BASE-TX RJ45 TP Auto-MDI/MDI-X, negociación automática
Puertos de inyector PoE+ Cuatro puertos con función de inyector PoE+ 802.3at (puertos 1 a 4)
Tragamonedas SFP 2 interfaces SFP 1000BASE-X
Interruptor DIP DIP-1-4
Posición
OFF (predeterminada)/Función
ON
Estándar/Puerto 1-4 Modo extendido DIP-5
Posición
OFF (predeterminada)/Función ON
Estándar/Timbre
Nota:
1.Apague el interruptor Ethernet de anillo industrial antes de
ajustar el interruptor DIP y luego enciéndalo.
2. Modo extendido: distancia de transmisión PoE de 250 m a una velocidad de 10 Mbps.
3. La función Ring puede conectarse a una red Ring simple con hasta 8 unidades; el tiempo de recuperación del enlace de datos puede ser tan rápido como 1 ms.
4. El rendimiento del anillo puede variar según la longitud de los cables de fibra óptica y UTP.
5. La función de timbre activa no es compatible con la función de servicio de clase IEEE 802.1p.

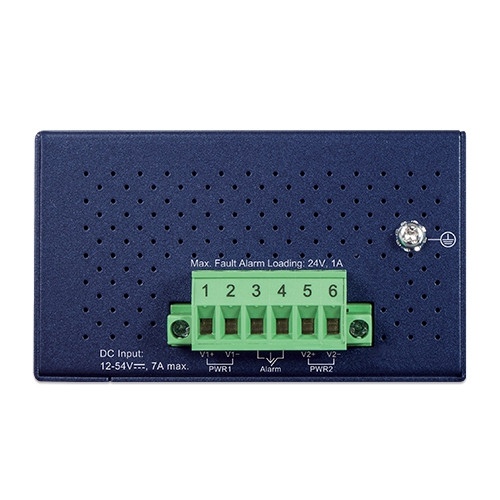

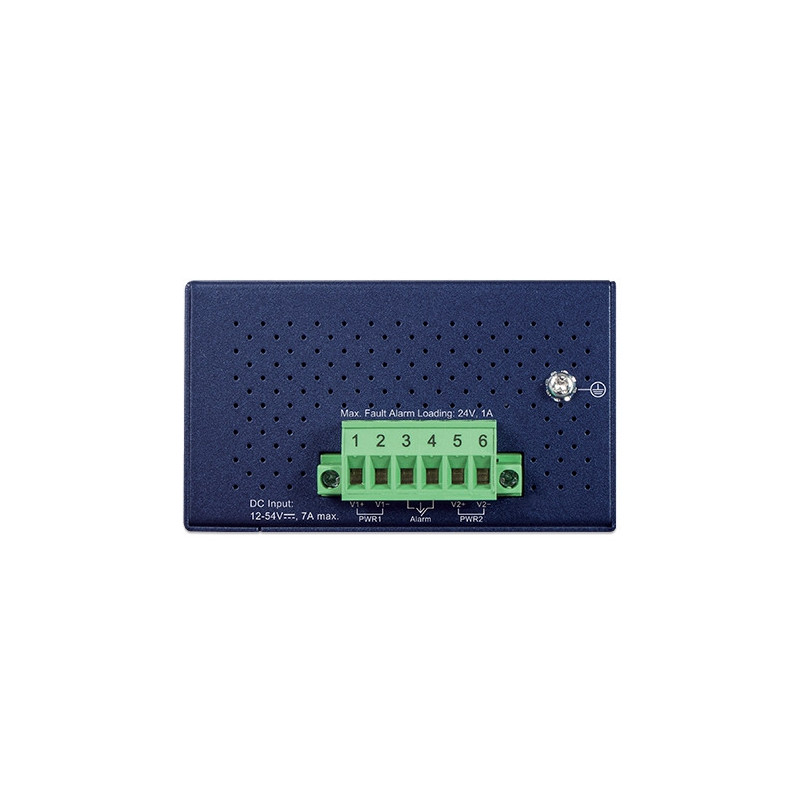

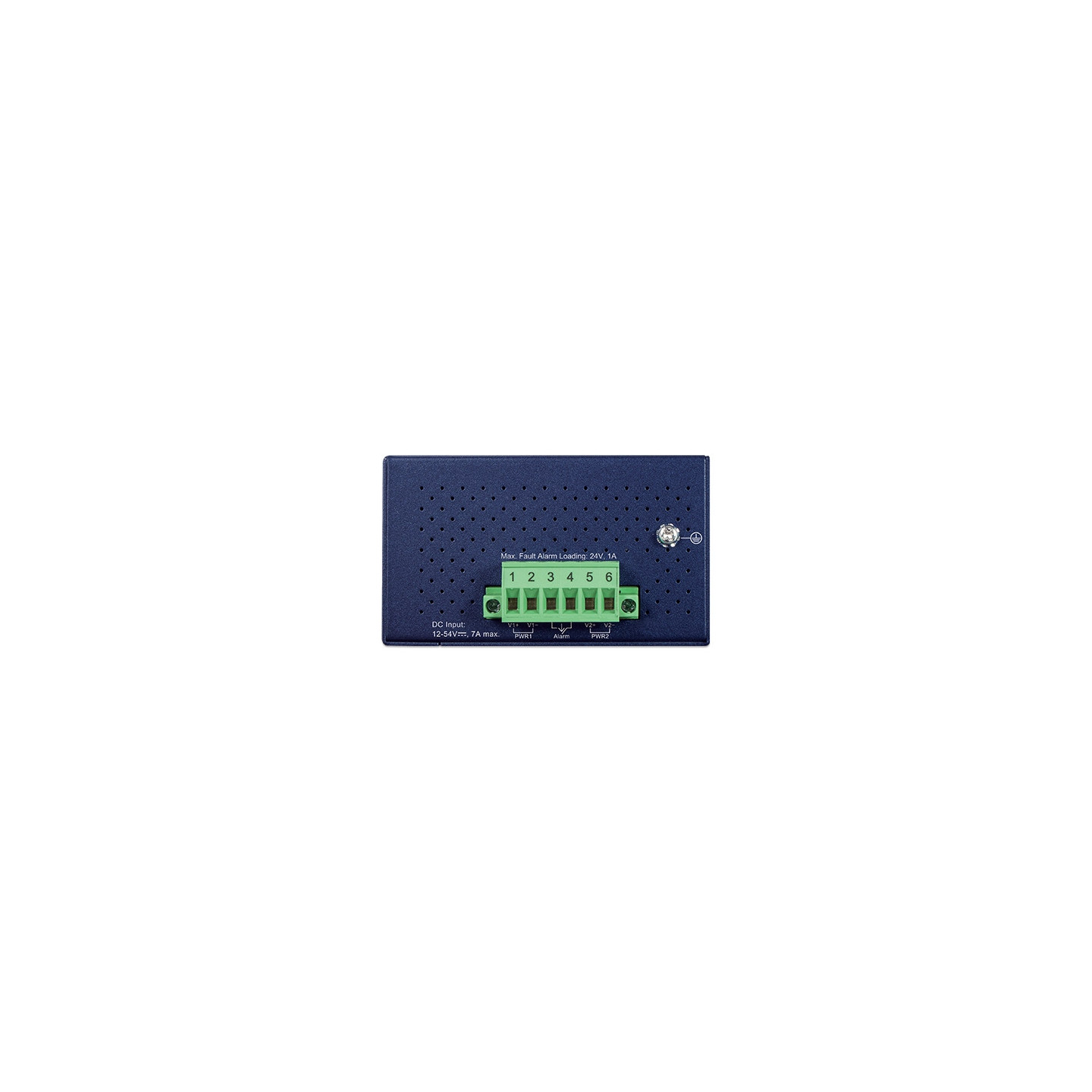

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
Protección contra descargas electrostáticas Descarga
de espacio de aire de ±6KV ±Descarga de contacto de 6KV
Inmunidad a sobretensiones 6KV CC
Recinto Carcasa metálica tipo IP40
Instalación Kit de carril DIN y oído de montaje en pared
Dimensiones (ancho x fondo x alto) 50 x 86,1 x 135 mm
Peso 613 g
Requisitos de alimentación Alimentación redundante de CC 12 ~ 54 V
con protección de polaridad inversa
Consumo de energía / Disipación Máx. 7 vatios/23.8BTU@54V entrada de CC (sistema)
Máx. 140 vatios/477BTU@54V entrada
de CC (Ethernet + PoE a plena carga)
LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma 2 x LED para puertos de cobre (puertos 1 a 4):
Verde: 10/100 LNK/ACT
Ámbar: PoE en uso
1 x LED para interfaz SFP (puertos 5 a 6) Verde: 1G LNK/ACT
4 x LED para uso de PoE (W) (de menor a mayor):
Ámbar: 30 W, 60 W, 90 W y 120 W
Especificaciones del interruptor
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Estructura de conmutadores 4,8 Gbps
Rendimiento (paquete por segundo) 3.57Mpps@64bytes
Tabla de direcciones Entradas 4K
Bastidor Jumbo 16K bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Alimentación a través de Ethernet
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Salida de alimentación PoE Por puerto 54 V CC, máx. 36 vatios
Presupuesto de energía PoE (máx.) 120 W máximo @ 48-54 V CC
100 W máximo @24V CC
60 W máximo @12V CC
Número máx. de PD de clase 2 4
Número máx. de PD de clase 3 4
Número máx. de PD de clase 4 4
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 Ethernet
, IEEE 802.3u Fast Ethernet
, IEEE 802.3ab Gigabit Ethernet, 1000BASE-T
, IEEE 802.3z, Gigabit Ethernet, 1000BASE-SX/LX
, IEEE 802.3x, control
de flujo dúplex completo, IEEE 802.1p, clase de servicio (funciona con la función de anillo deshabilitada), IEEE 802.3af,
alimentación a través de Ethernet
, IEEE 802.3at, alimentación a través de Ethernet Plus
PROFINET Traffic-through con QoS
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (Caída libre)
IEC60068-2-27 (Choque)
IEC60068-2-6 (Vibración)
Medio ambiente
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
