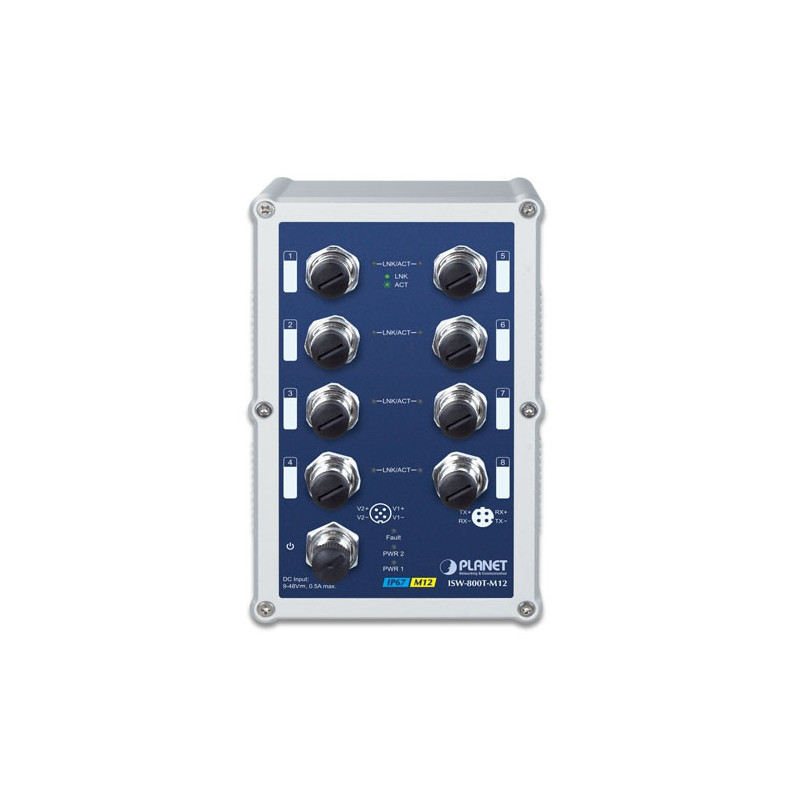

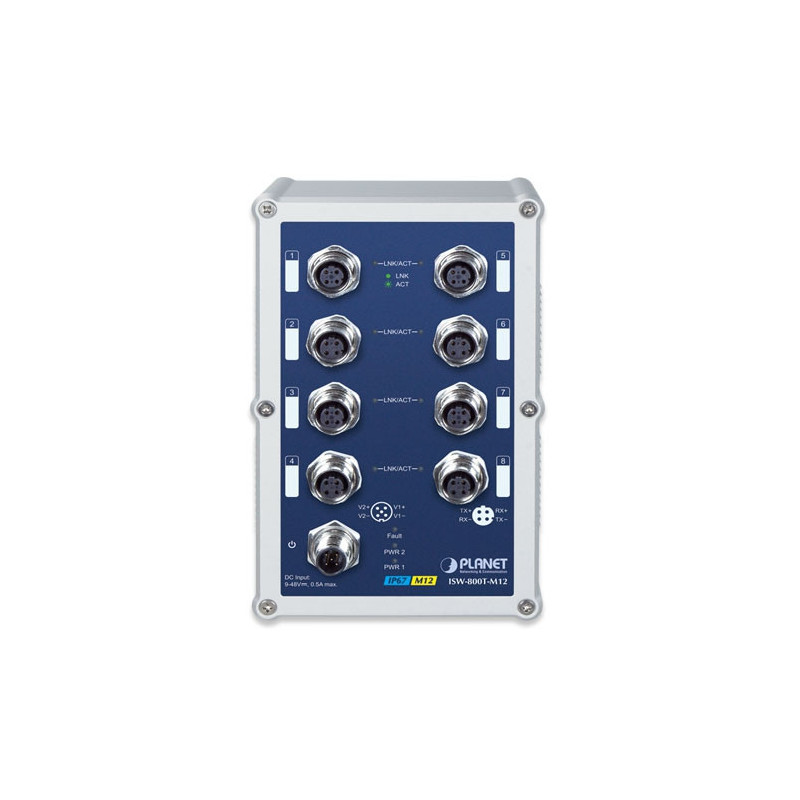

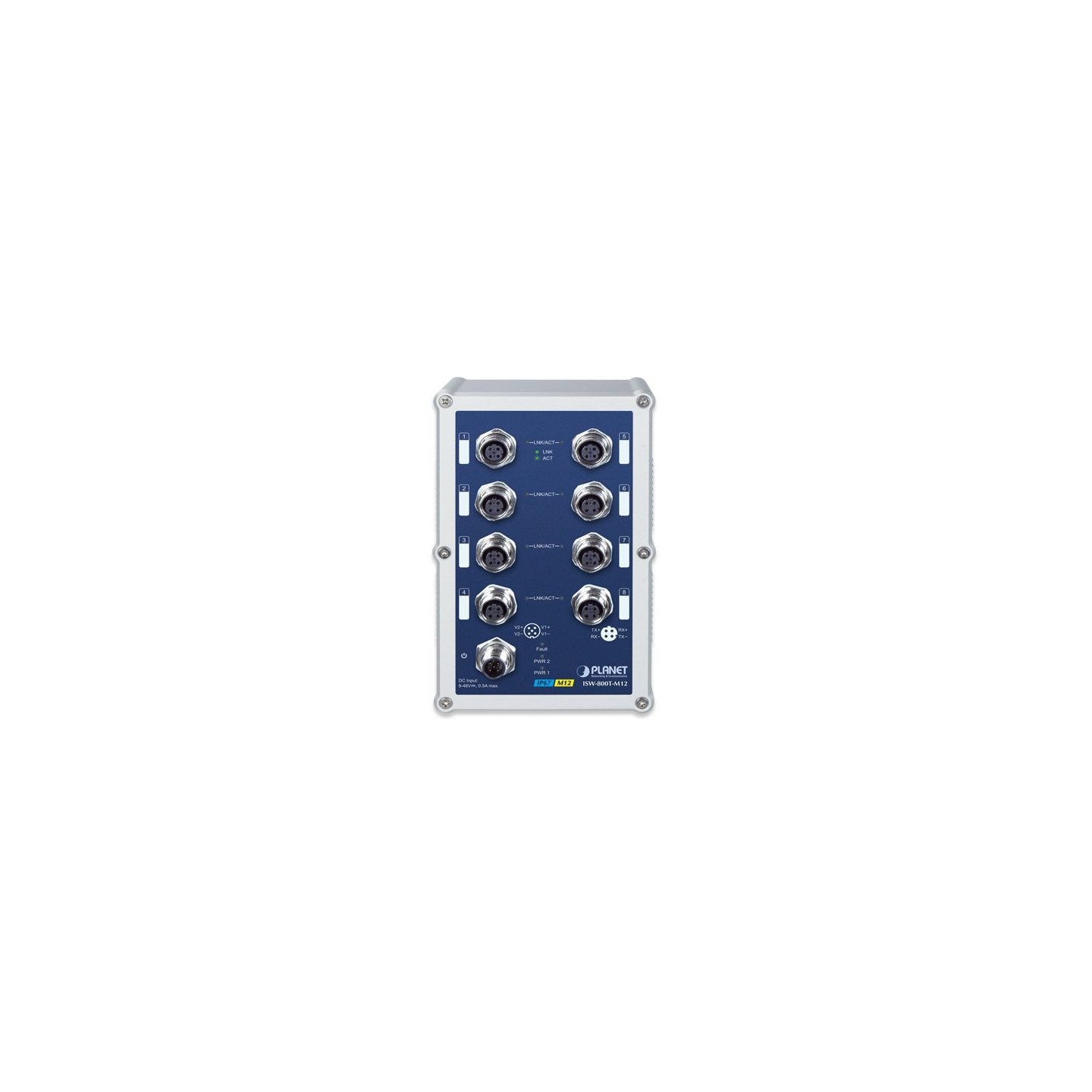

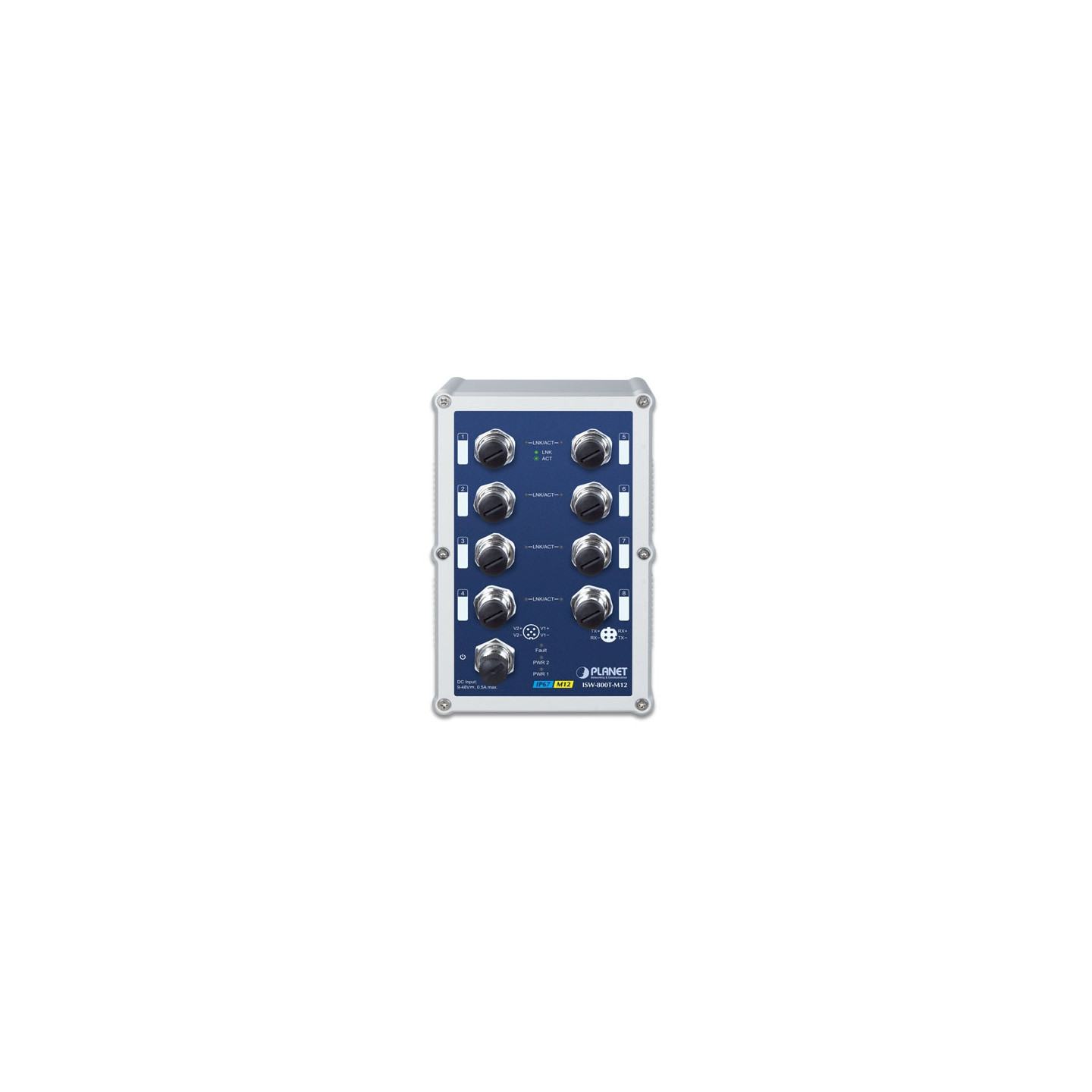

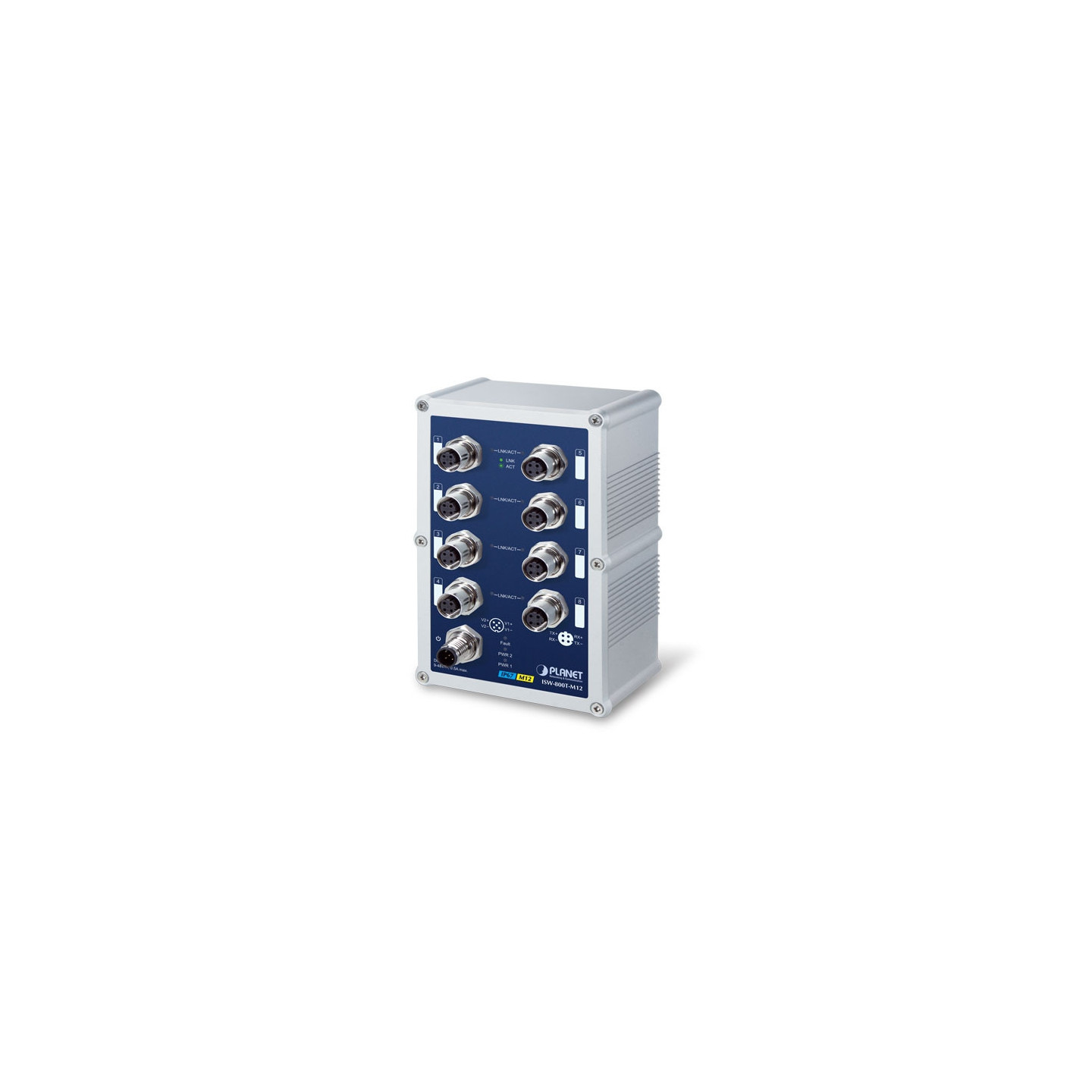

Switch Fast Ethernet M12 industrial de 8 puertos y 10/100 Mbps con clasificación IP67 y amplia temperatura de funcionamiento
En los últimos años, PLANET ha lanzado varios productos industriales con protección IP67 que se pueden implementar y proporcionar un rendimiento Ethernet estable en entornos industriales difíciles. Para satisfacer aún más algunos entornos industriales específicos, PLANET ha lanzado el ISW-800T-M12, una nueva serie de soluciones industriales, para proporcionar una capacidad de protección de mayor nivel con las siguientes características:
de conector Ethernet M12 El ISW-800T-M12, el conmutador industrial M12 Fast Ethernet de 8 puertos y 10/100 Mbps, está diseñado con la carcasa industrial IP67, que proporciona un alto nivel de inmunidad contra interferencias electromagnéticas y sobretensiones eléctricas intensas que generalmente se encuentran en los pisos de las plantas o en los gabinetes de control de tráfico junto a la acera. La compacta carcasa metálica estándar IP67 del ISW-800T-M12 permite la instalación en carril DIN o en pared para un uso eficiente del espacio del armario.

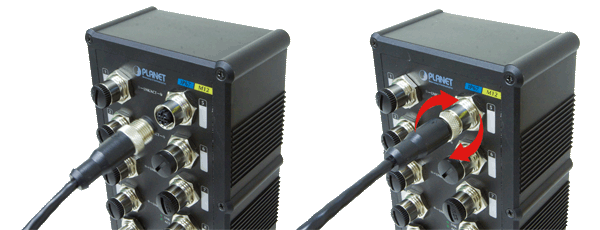

El ISW-800T-M12 está equipado con ocho puertos de negociación automática 10/100Base-TX e interfaces de conector M12. El conector M12 proporciona una conexión firme y fuerte y garantiza un rendimiento de funcionamiento estable de Ethernet en entornos de alta vibración y golpes.

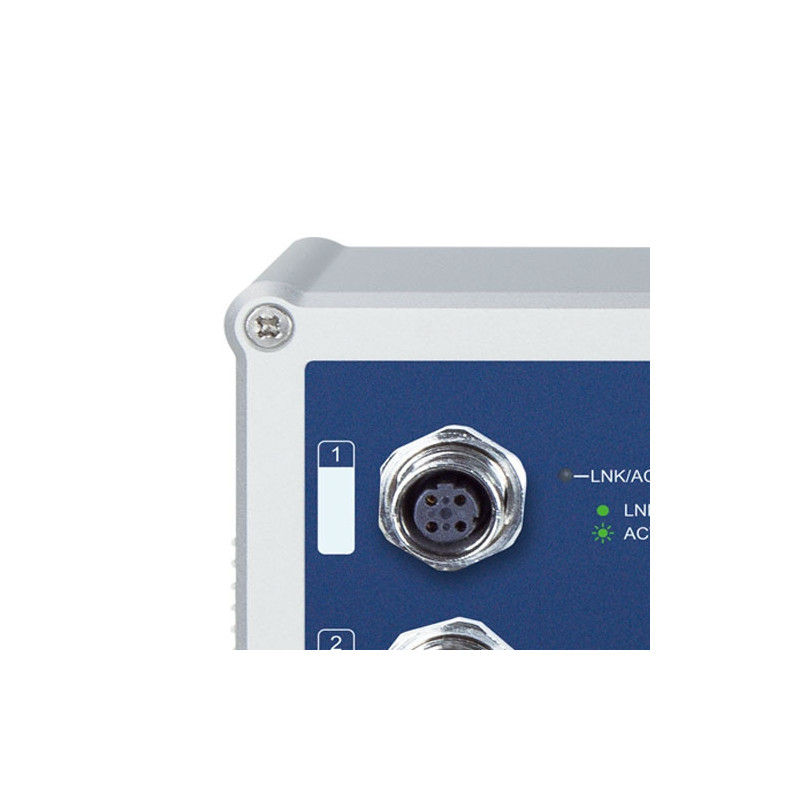

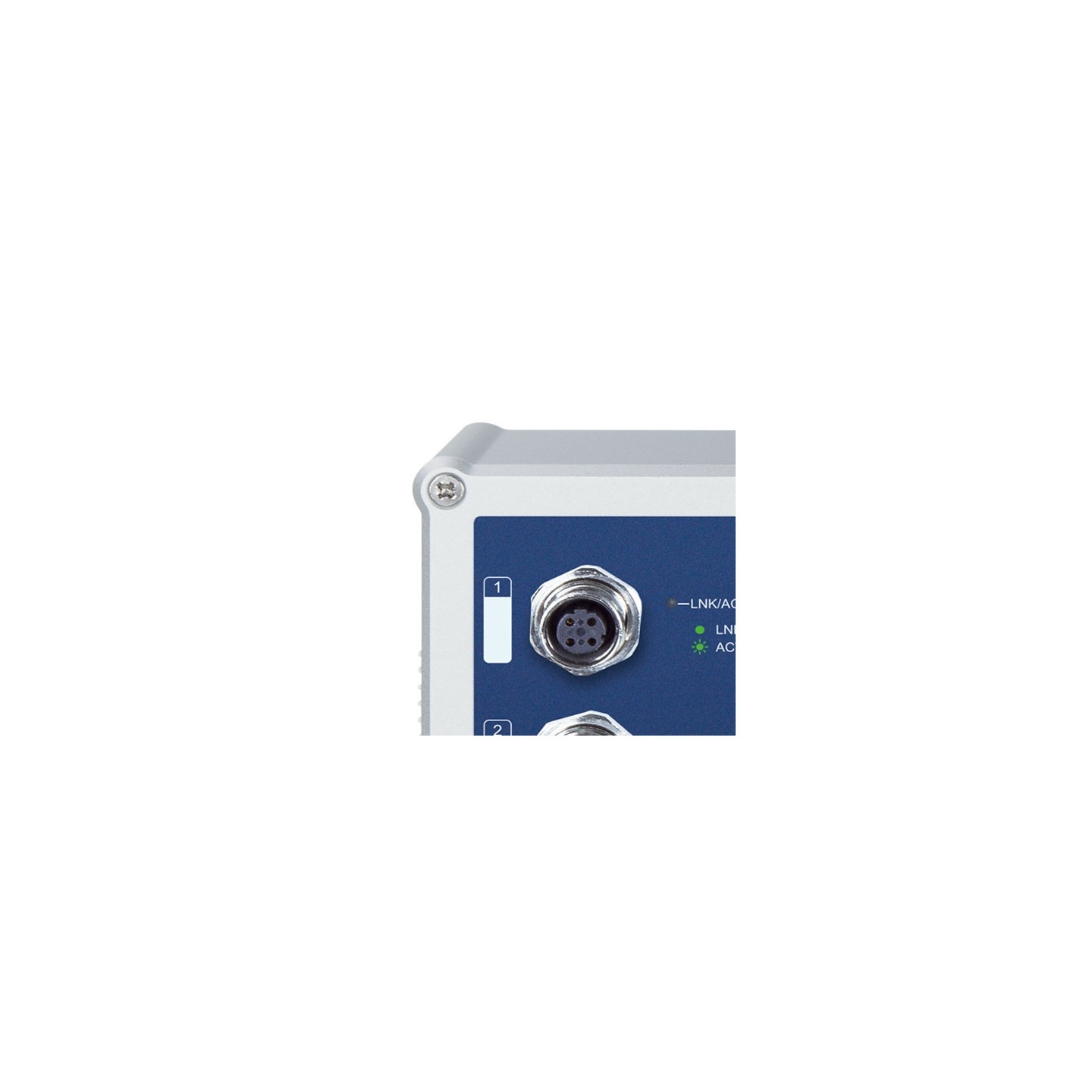

Puertos 10/100Base-TX 8 x M12, conector hembra con codificación D de 4 pines
Conector de alimentación 1 x M12, conector macho con codificación A de 5 pines
Recinto Aluminio IP67
Dimensiones (ancho x fondo x alto) 103 x 53 x 163 mm
Peso 976 g
Requisitos de alimentación 9 ~ 48 V CC, alimentación redundante con función de protección de inversión de polaridad
Consumo de energía / Disipación 4 vatios / 13 BTU
Instalación Kit de carril DIN y oreja de montaje en pared
Protección contra descargas electrostáticas 6KV CC
Protección EFT 6KV CC
Indicadores LED LED de alimentación:
• Alimentación 1 / Alimentación 2 / FAULT (verde)
10/100Base-TX Puerto (puerto-1 a puerto-8):
• LNK/ACT (verde)
Cables de red 10Base-T: 2 pares UTP Cat.3,4,5 hasta 100 m (328 pies)
100Base-TX: 2 pares UTP Cat.5, 5e, 6 hasta 100 m (328 pies)
EIA/TIA-568 STP de 100 ohmios (100 m, máx.)
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones Entradas de 2K
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estructura de conmutadores 1,6 Gbps
Rendimiento (paquete por segundo) 1.19Mpps@64Bytes
Unidad máxima de transmisión 1536 bytes
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x control de flujo full-duplex
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (Caída libre)
IEC60068-2-27 (Choque)
IEC60068-2-6 (Vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Contenido del paquete 1 x Conector macho M12 de 4 pines con codificación D a cable Ethernet RJ-45, 1,2 m
1 x Cable de alimentación M12 de 5 pines con codificación A hembra, 1,2 m
1 x kit
de montaje en pared 1 x Kit de carril DIN (conectado al conmutador M12 de forma predeterminada)
1 x manual de usuario
