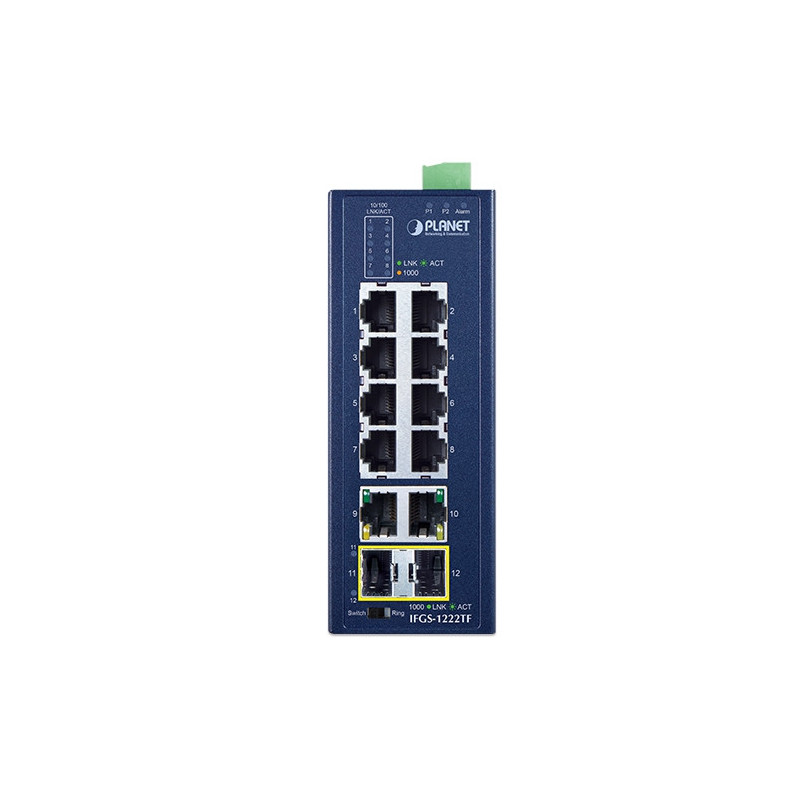

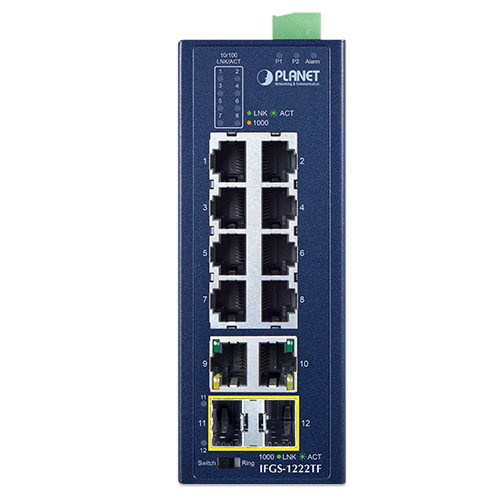

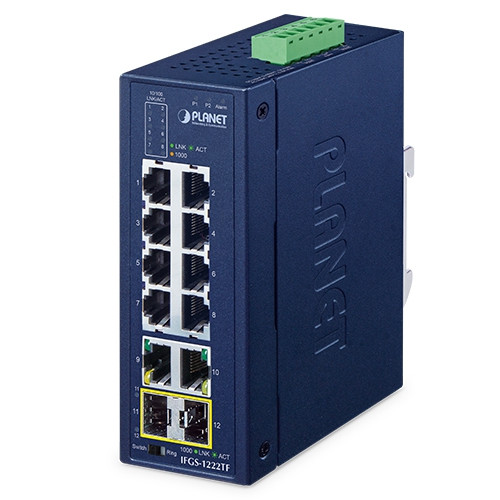

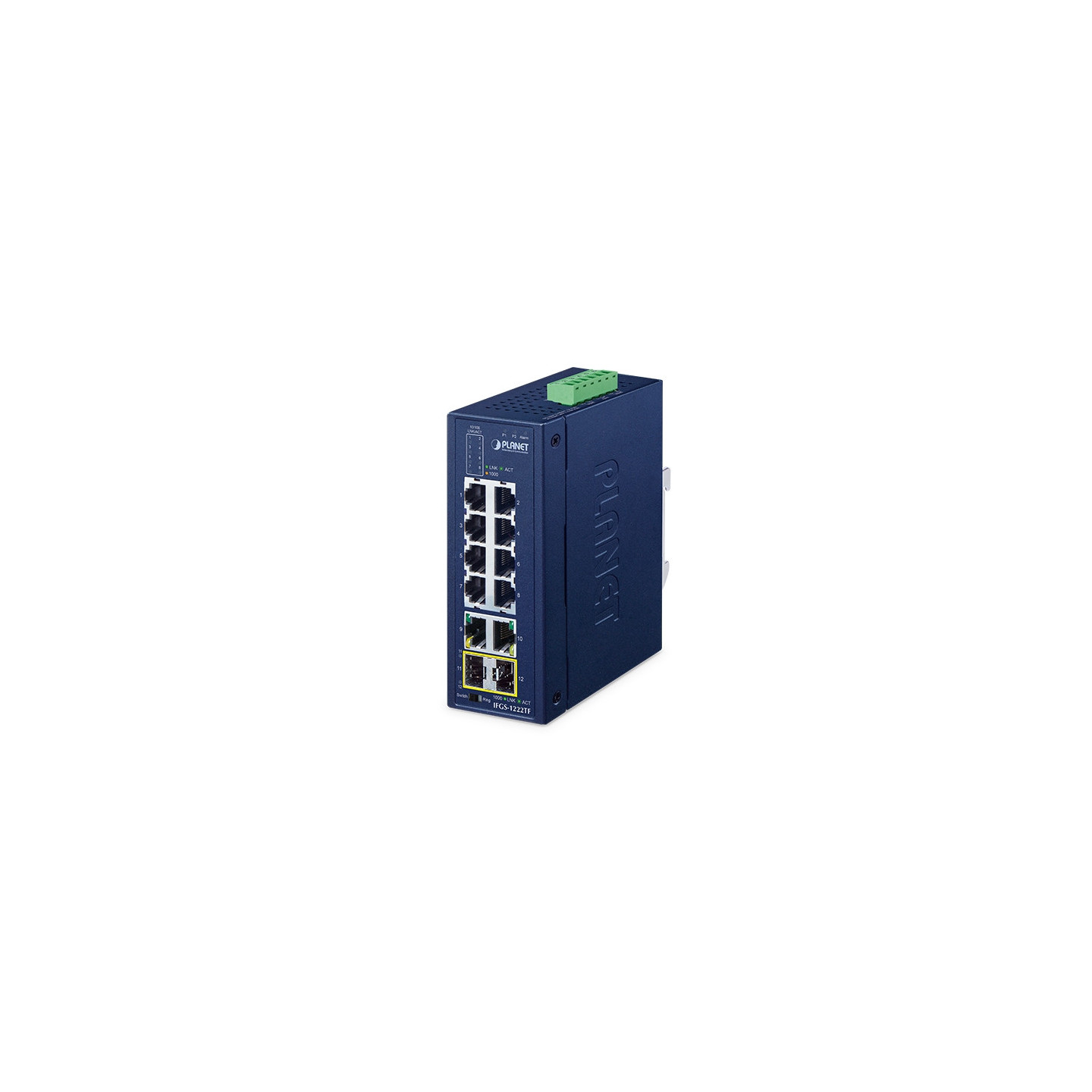

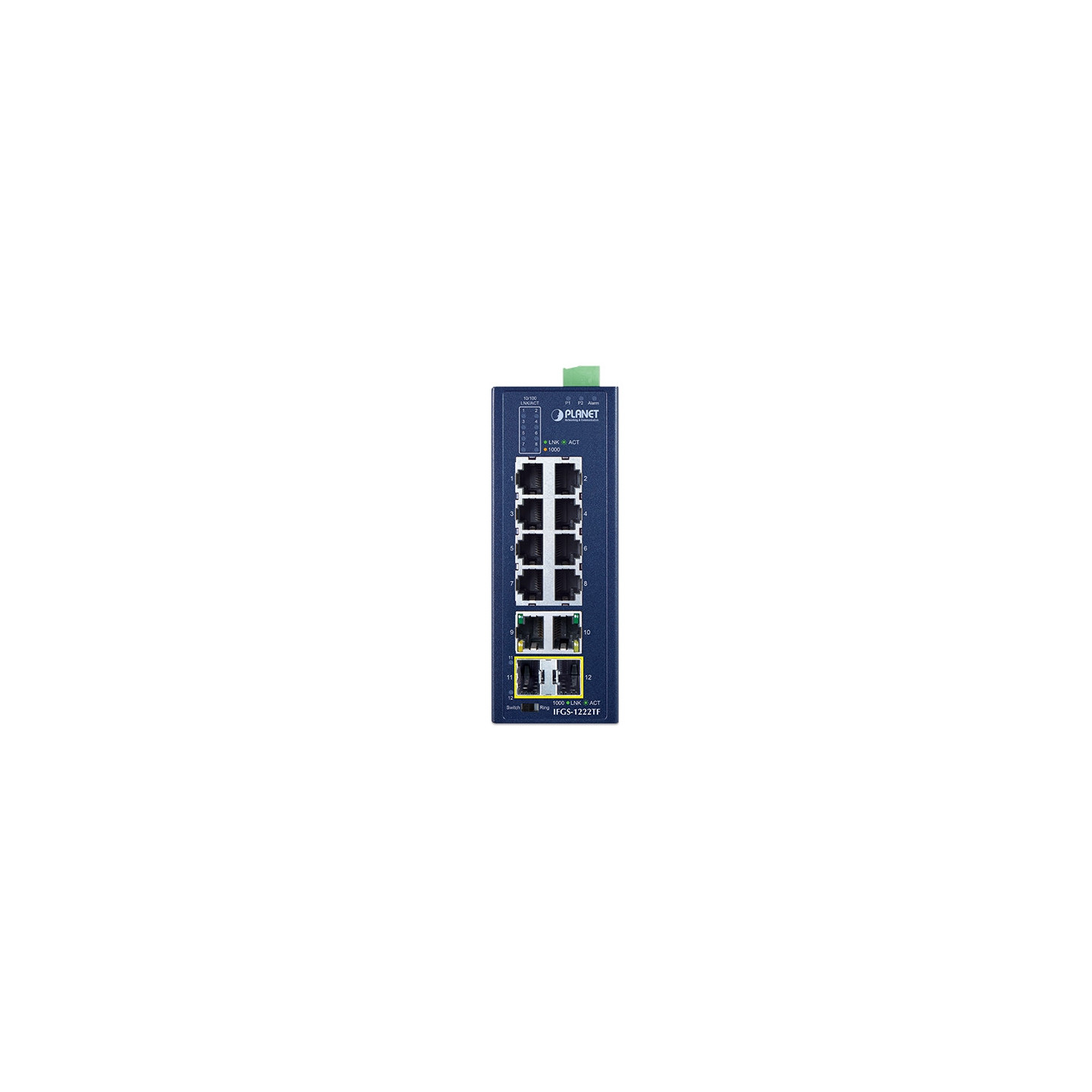

Switch Ethernet de anillo SFP 10/100TX + 2 puertos 10/1000T + 2 puertos 1000X SFP de 8 puertos
El Switch Ethernet no Administrable de anillo de grado industrial PLANET IFGS-1222TF cuenta con ocho puertos de cobre 10/100BASE-TX, dos puertos de cobre 10/100/1000BASE-T y dos puertos de fibra SFP 1000BASE-X para la conexión de enlace ascendente. Viene con una carcasa metálica resistente con clasificación IP30. Capaz de funcionar a temperaturas que oscilan entre -40 y 75 grados C y con un sistema de alimentación redundante de amplio alcance (9~48 V CC o 24 V CA), el IFGS-1222TF es capaz de transmitir datos de forma estable a largas distancias y puede instalarse en cualquier entorno hostil.
En respuesta a la creciente demanda de infraestructura IIoT (Internet Industrial de las Cosas), el IFGS-1222TF está diseñado para una fácil implementación de redes industriales con su capacidad Plug and Play. Además, garantiza una transmisión rápida y estable y fiable de datos y energía. El IFGS-1222TF también es compatible con el paso de tráfico PROFINET con QoS, lo que lo convierte en una opción ideal para integrarse con sistemas de automatización industrial y mejorar la comunicación entre dispositivos en un entorno de fábrica.
El IFGS-1222TF es compatible con la tecnología de redundancia de anillo súper rápida y tolerante a fallos, y cuenta con una sólida capacidad de autorecuperación rápida para evitar interrupciones e intrusiones externas. Sus puertos SFP duales incorporan la recuperación avanzada de datos de anillo a través de la tecnología de interruptor DIP y el sistema de entrada de energía redundante en la red de automatización industrial del cliente para mejorar la confiabilidad del sistema y el tiempo de actividad en entornos hostiles. En una red en anillo con 8 unidades, el tiempo de recuperación del enlace de datos puede ser tan rápido como 1 ms.
Debido a las diferencias de diseño entre las funciones IFGS-1222TF One Key Ring y ERPS Ring disponibles en los dispositivos PLANET Industrial Managed Switch, las dos funciones no son compatibles entre sí. La función de anillo de una llave IFGS-1222TF ofrece una implementación más fácil y rápida con ajustes de interruptores DIP.
El IFGS-1222TF cuenta con una nueva función que mejora el soporte para reconocer el tráfico PROFINET para una mayor prioridad de entrega. Una vez que el IFGS-1222TF recibe el tráfico PROFINET, primero reenviará el tráfico PROFINET y luego manejará otro tráfico Ethernet. Con esta función mejorada, el IFGS-1222TF se convertirá en el conmutador industrial no gestionado ideal para el tráfico PROFINET más rápido.
Puertos de cobre 10/100TX 8 x 10/100BASE-TX RJ45 TP
Auto-MDI/MDI-X, negociación automática, puerto 1 a puerto 8
Puertos de cobre 10/100/1000T 2 x 10/100/1000BASE-T RJ45 TP
Auto-MDI/MDI-X, negociación automática, puerto 9 a puerto 10
1000X ranuras SFP 2 interfaces SFP 1000BASE-X, del puerto 11 al puerto 12
Interruptor DIP
Interruptor DIP Posición Función
Modo APAGADO Anillo
ON (predeterminado) Modo de cambio
Nota:
1.Apague el IFGS-1222TF antes de ajustar el interruptor DIP y luego enciéndalo.
2. Con una red de anillo simple con 8 unidades, el tiempo de recuperación del enlace de datos puede ser tan rápido como 1 ms.
3. El rendimiento del anillo puede variar según la longitud de los cables de fibra óptica y UTP.
Conector Bloque

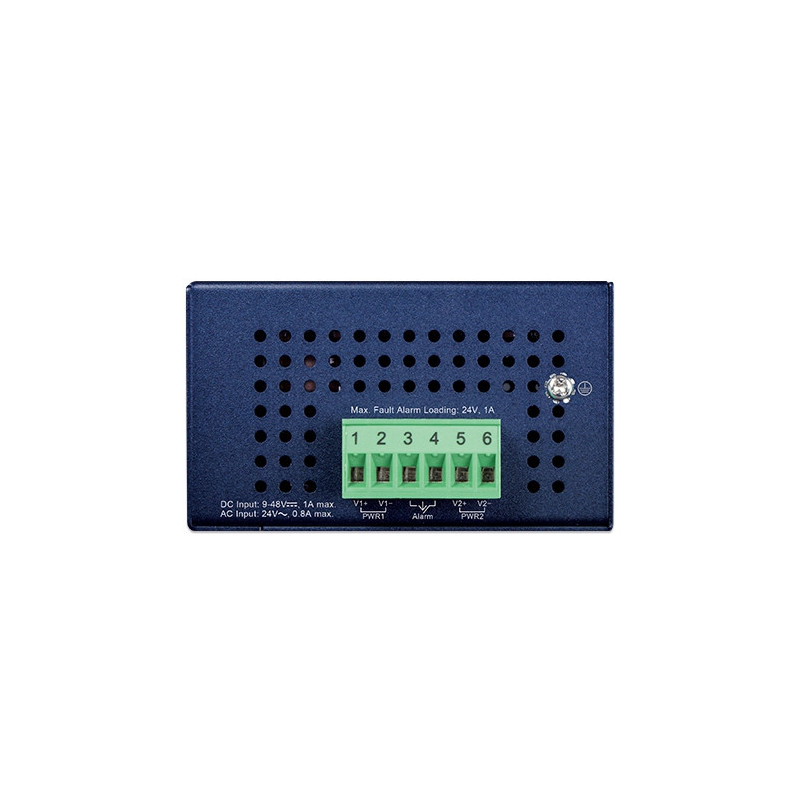

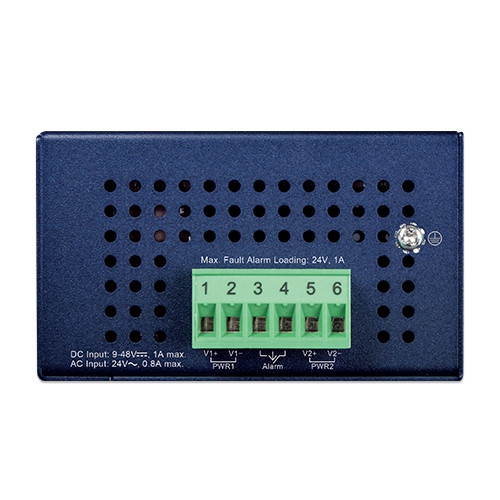

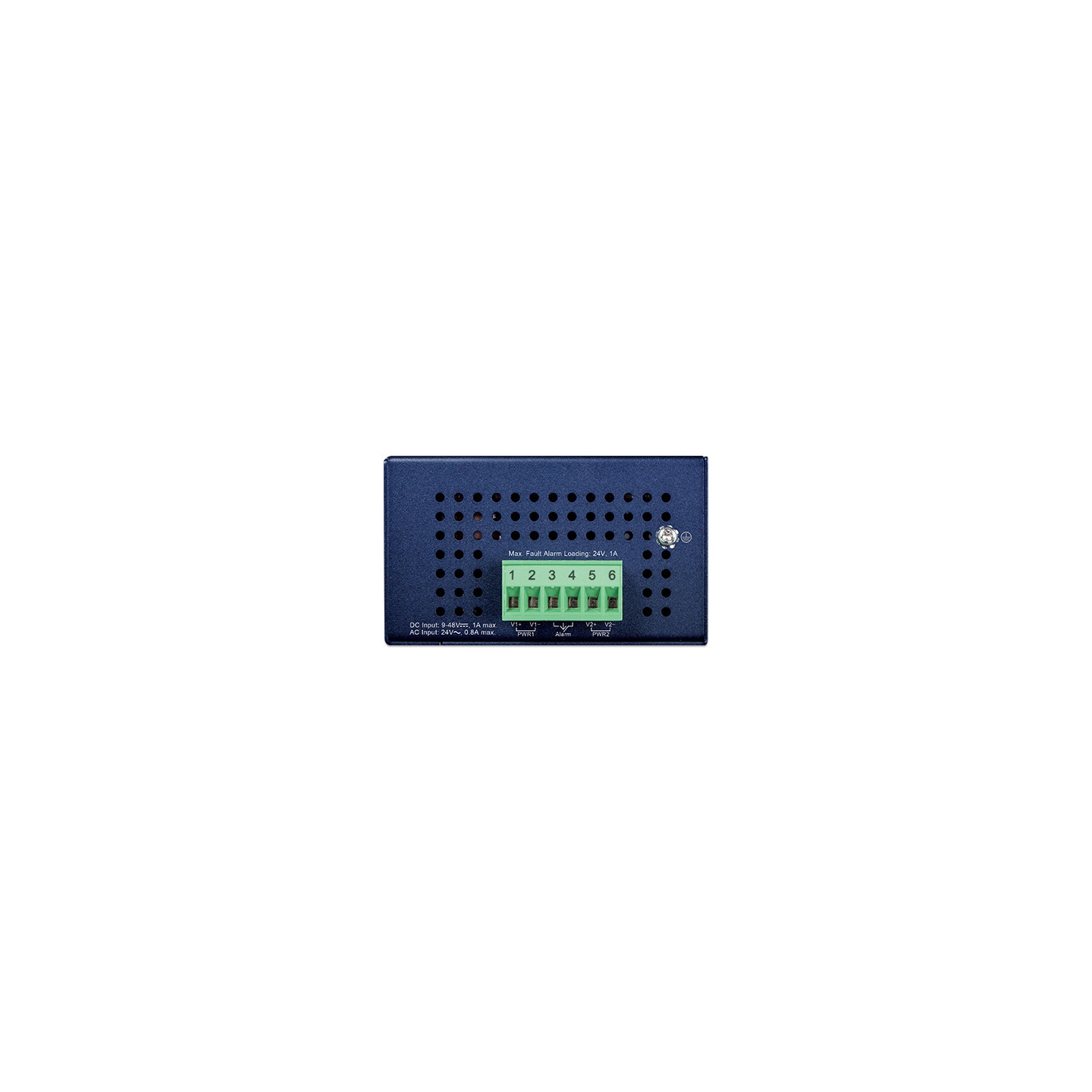

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
Protección contra descargas electrostáticas Descarga
de espacio de aire de ±6KV ±Descarga de contacto de 6KV
Inmunidad a sobretensiones 6KV CC
Recinto Carcasa metálica con clasificación IP30
Instalación Kit de carril DIN y oído de montaje en pared
Dimensiones (ancho x fondo x alto) 50 x 86,4 x 135 mm
Peso 545 g
Requisitos de alimentación Alimentación redundante de CC 9 ~ 48 V o CA 24 V
con protección de polaridad inversa
Consumo de energía / Disipación (carga completa) DC 9V: 4.6 vatios/15.6BTU
DC 48V: 6 watts/20.4BTU
AC 24V: 5.7 watts/19.4BTU
LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
1x LED por puerto de cobre (Puerto-1~Puerto-8):
Verde: 10/100 LNK/ACT
2 x LED por puerto de cobre (Puerto-9~Puerto-10):
Verde: LNK/ACT
Ámbar: 1000
1 x LED para interfaz por SFP (Puerto-11 ~ Puerto-12):
Verde: 1G LNK/ACT
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Estructura de conmutadores 9,6 Gbps
Rendimiento (paquete por segundo) 7.14Mpps@64bytes
Tabla de direcciones Entradas 4K
Bastidor Jumbo 16K bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Cumplimiento de normas IEEE 802.3 Ethernet 10BASE-T
IEEE 802.3u Fast Ethernet 100BASE-TX
IEEE 802.3ab Gigabit Ethernet 1000BASE-T
IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
IEEE 802.3x Control de flujo dúplex completo
Clase de servicio IEEE 802.1p (funciona con la función de anillo deshabilitada)
Paso de tráfico PROFINET con QoS
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (Caída libre)
IEC60068-2-27 (Choque)
IEC60068-2-6 (Vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
