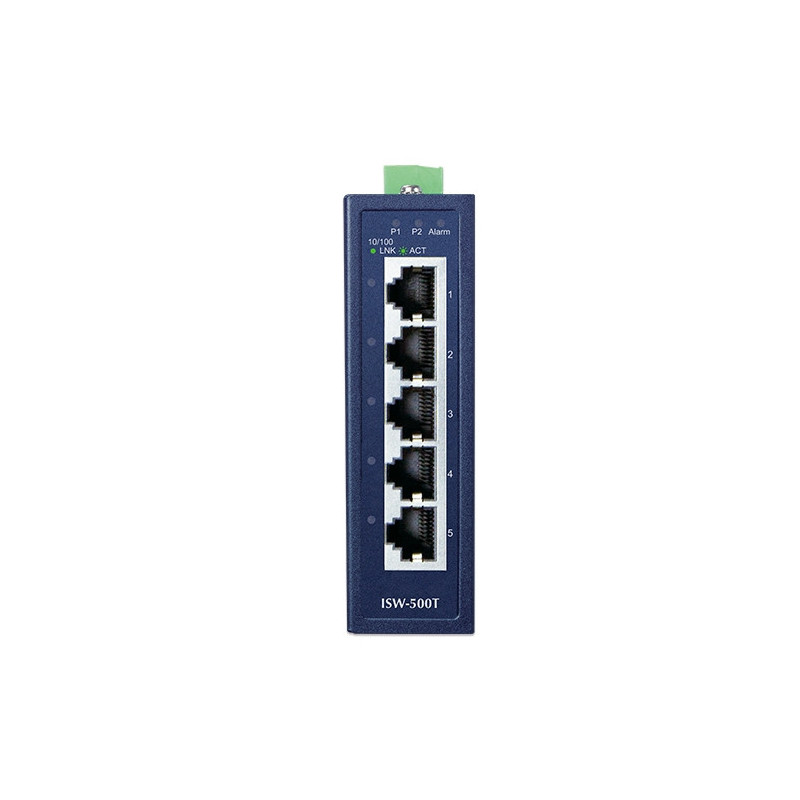

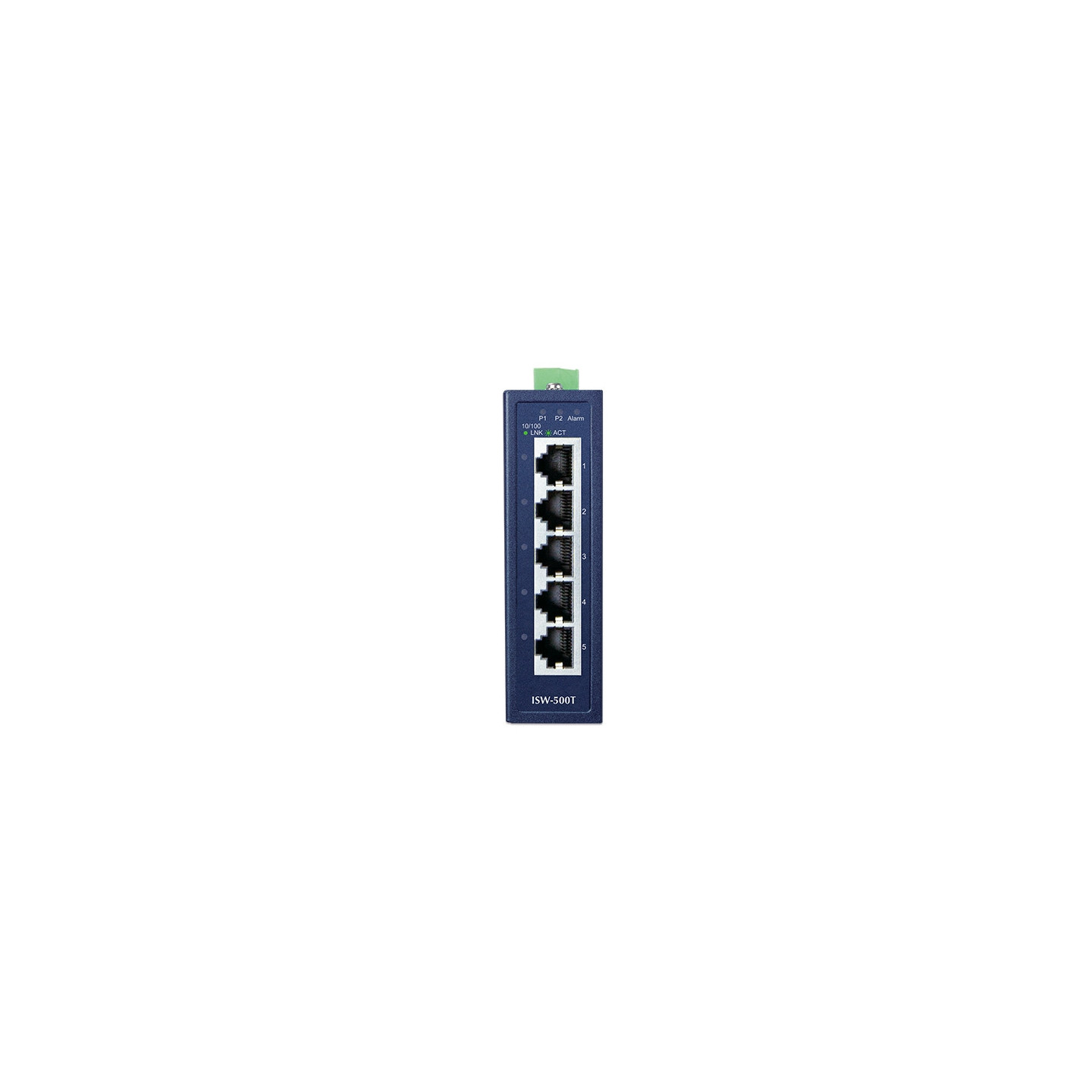

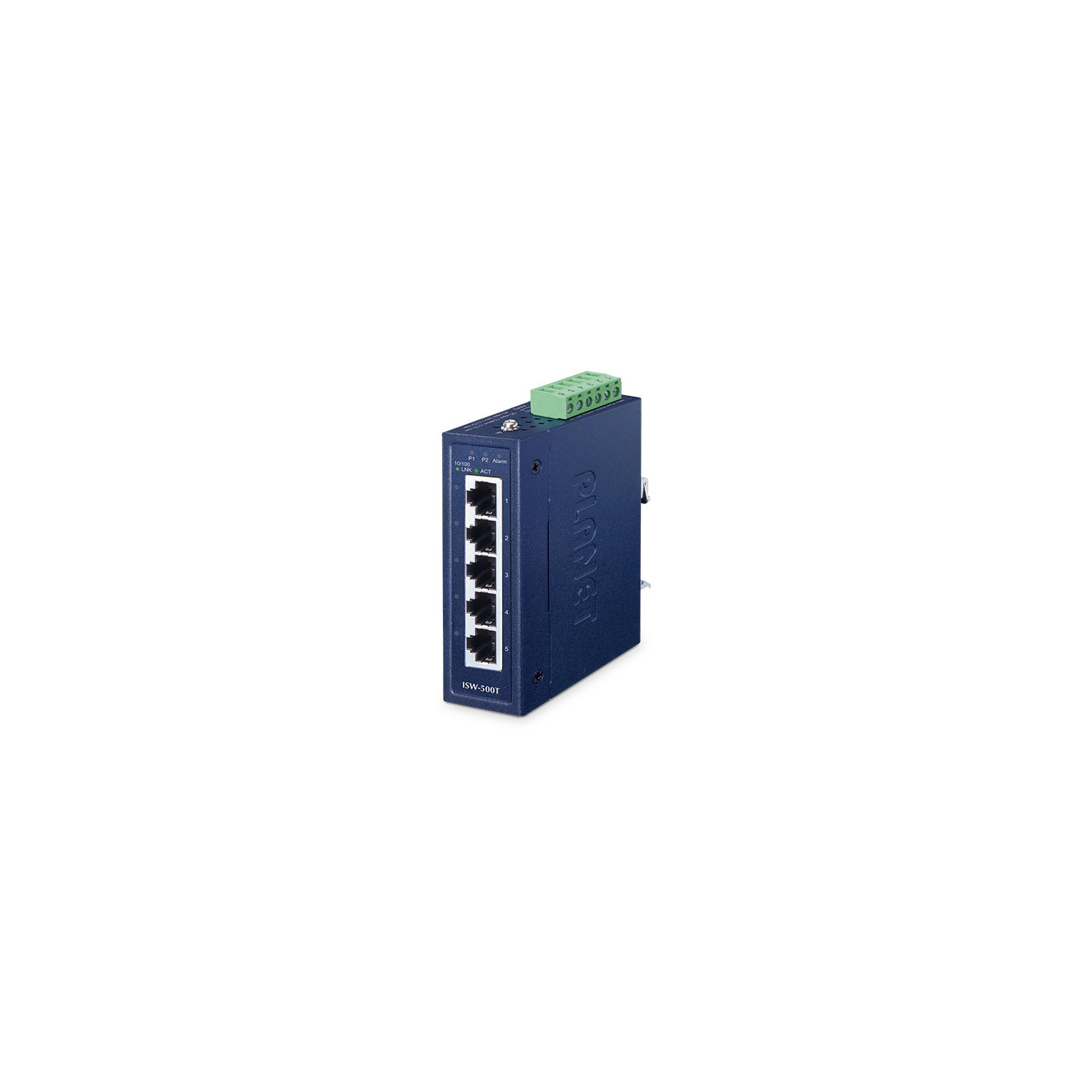

PLANET ISW-500T

Especificaciones de hardware

Versión de hardware 2

Puertos de cobre 5 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, negociación automática

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Alarma Proporciona una salida de relé para falla

de energía Capacidad de transporte de corriente del relé de alarma: 1A@DC 24V

LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Alarma

de alimentación 1 x LED para cada puerto de cobre:

Verde: 10/100Mbps LNK/ACT

Protección contra descargas electrostáticas 6KV

Protección EFT 6KV

Requisitos de alimentación 12 ~ 48 V CC, alimentación redundante con función de protección de polaridad inversa, soporte de alimentación de 24 V CA

Consumo de energía / Disipación Máx. 1,1 vatios/3,77 BTU (encendido sin conexión)

Máx. 2 vatios/6,86 BTU (Ethernet a plena carga)

Instalación Kit de carril DIN y oído de montaje en pared

Recinto Carcasa metálica IP30

Dimensiones (ancho x fondo x alto) 30 x 70 x 104 mm

Peso 255 g

Especificaciones del interruptor

Esquema de procesamiento de interruptores Almacenamiento y reenvío

Tabla de direcciones Entradas de 1K

Búfer de datos compartidos 448K bits

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Estructura de conmutadores 1 Gbps

Rendimiento (paquete por segundo) 0.74Mpps@64bytes

Cables de red 10/100BASE-TX

Nº de cat. Cable UTP 3, 4, 5, 5e, 6 (máx. 100 metros)

EIA/TIA-568 STP de 100 ohmios (máx. 100 metros)

Conformidad con las normas

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3x Control de flujo full-duplex

IEEE 802.3az Ethernet

de eficiencia energética Clase de servicio

IEEE 802.1p Paso de tráfico PROFINET con QoS

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 95%, almacenamiento: 5 ~ 95% (sin condensación)
