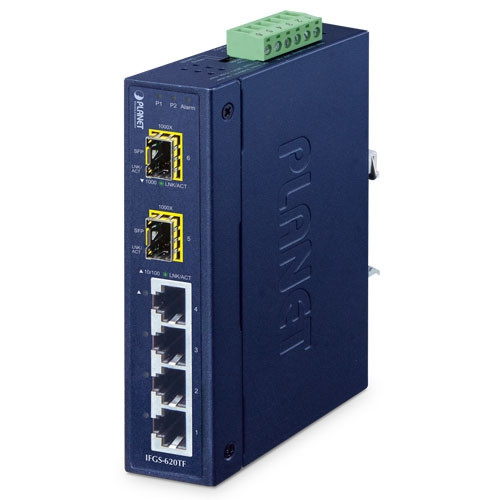

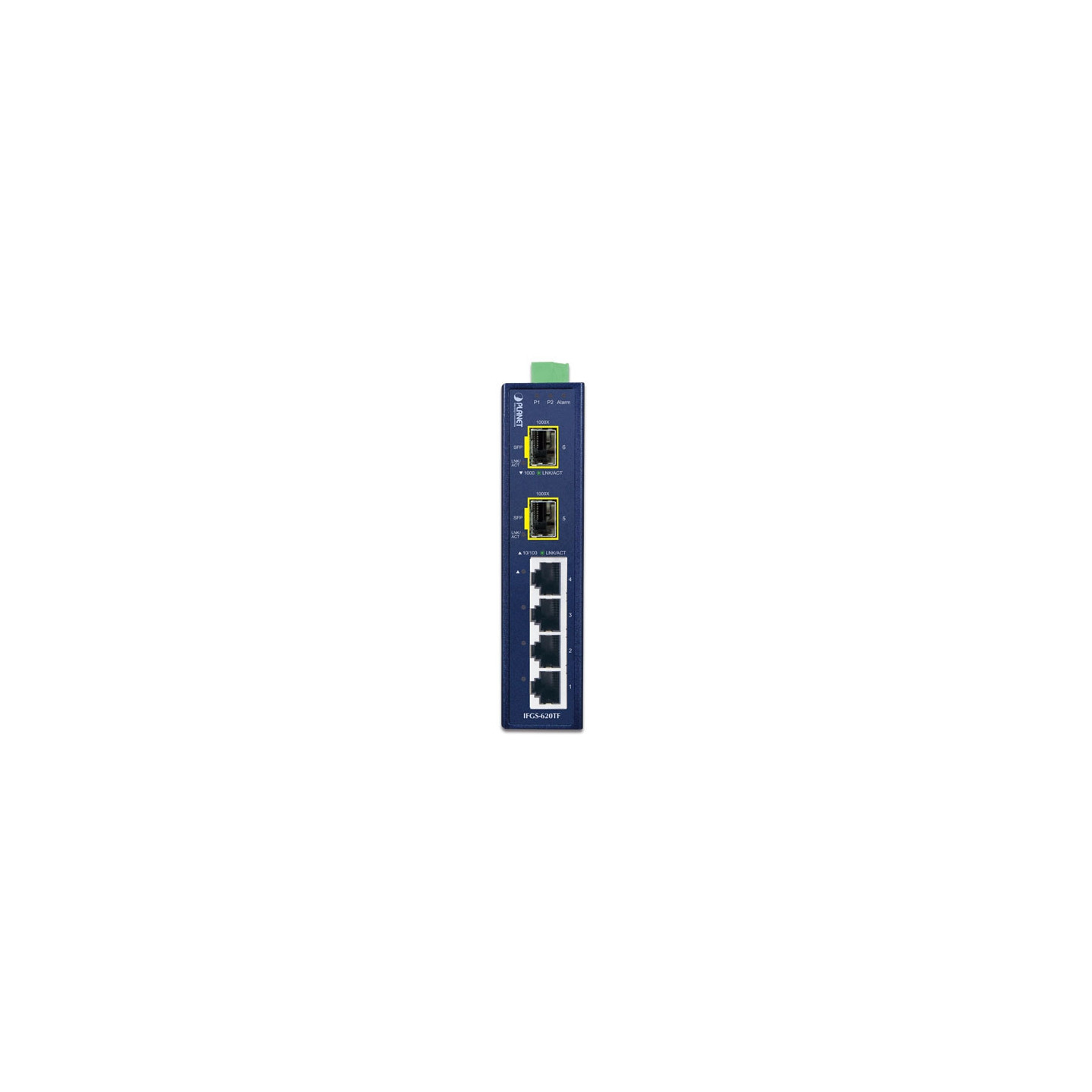

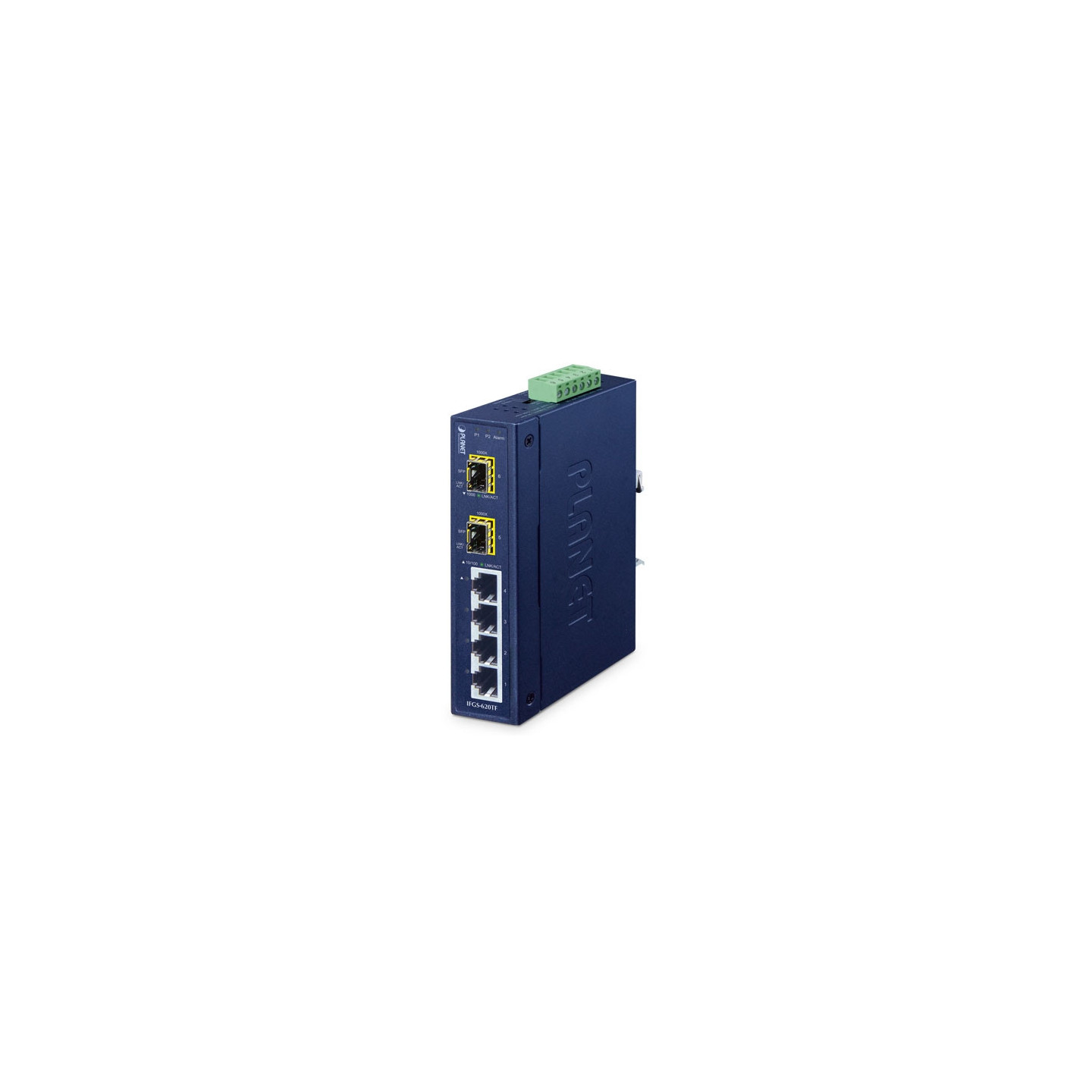

PLANET IFGS-620TF

Especificaciones de hardware

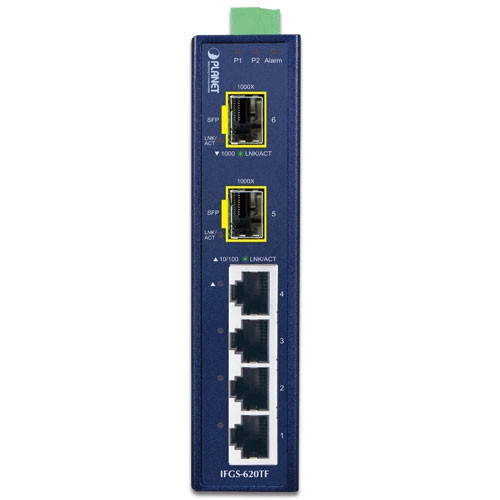

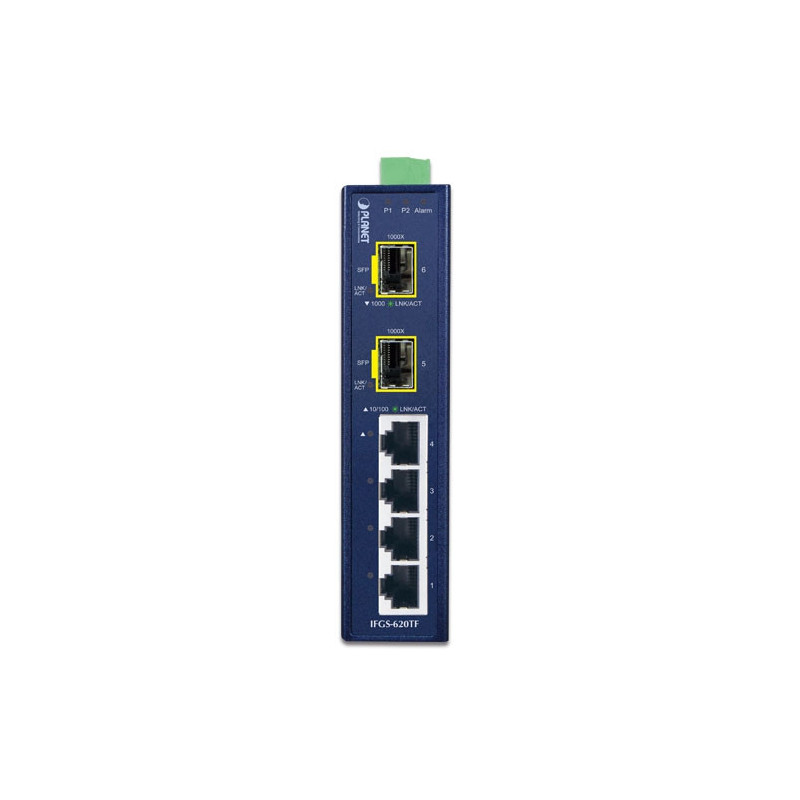

Puertos de cobre 4 x 10/100BASE-TX RJ45 TP

Auto-MDI/MDI-X, negociación automática

Tragamonedas SFP 2 interfaces SFP 1000BASE-X

Interruptor DIP

Interruptor DIP Posición Función

Modo APAGADO Anillo

ON (predeterminado) Modo de cambio

Nota:

1.Apague el IFGS-620TF antes de ajustar el interruptor DIP y luego enciéndalo.

2. La función de anillo puede alcanzar una red de anillo simple con 8 unidades, el tiempo de recuperación del enlace de datos puede ser tan rápido como 1 ms.

3. El rendimiento del anillo puede variar según la longitud de los cables de fibra óptica y UTP.

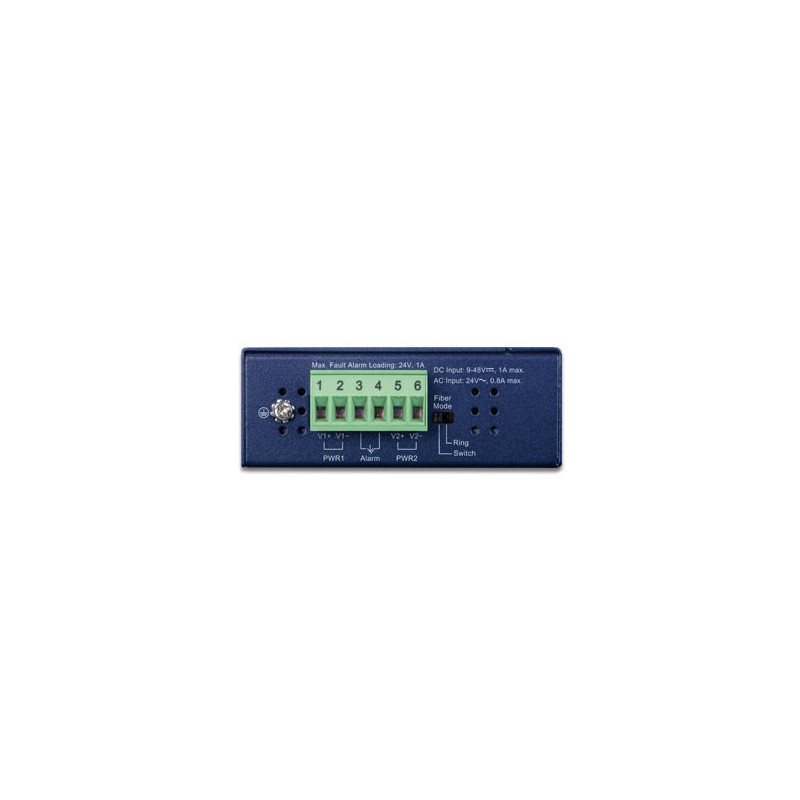

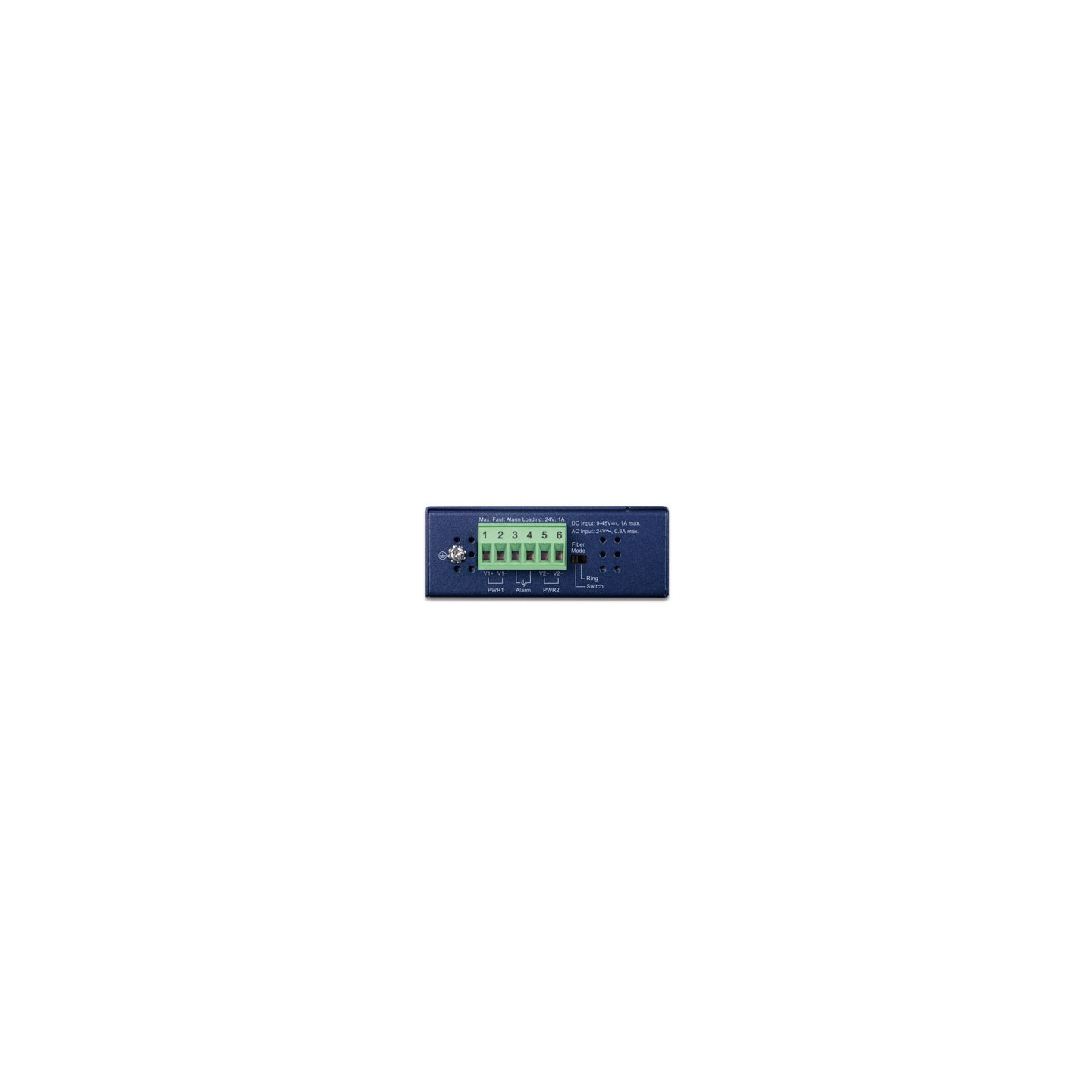

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Alarma Proporciona una salida de relé para falla

de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

Protección contra descargas electrostáticas Descarga

de espacio de aire de ±6KV ±Descarga de contacto de 6KV

Inmunidad a sobretensiones 6KV CC

Recinto Carcasa metálica tipo IP30

Instalación Kit de carril DIN y oído de montaje en pared

Dimensiones (ancho x fondo x alto) 32 x 87,8 x 135 mm

Peso 430 g

Requisitos de alimentación Alimentación redundante de CC 9 ~ 48 V o CA 24 V

con protección de polaridad inversa

Consumo de energía / Disipación 3,4 vatios/11,6 BTU

LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Alarma

2 x LED para puerto por cobre (Puerto-1 ~ Puerto-4):

Verde: 10/100 LNK/ACT

1 x LED para interfaz por SFP (Puerto-5~Puerto-6)

Verde: 1G LNK/ACT

Especificaciones del interruptor

Esquema de procesamiento de interruptores Almacenamiento y reenvío

Estructura de conmutadores 4,8 Gbps

Rendimiento (paquete por segundo) 3.57Mpps@64bytes

Tabla de direcciones Entradas 4K

Bastidor Jumbo 16K bytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Conformidad con las normas

Cumplimiento de normas IEEE 802.3 Ethernet

, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet

, IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX

IEEE 802.3x Control

de flujo dúplex completo, IEEE 802.1p Clase de servicio (funciona con la función de anillo deshabilitada)

Paso de tráfico PROFINET con QoS

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (Caída libre)

IEC60068-2-27 (Choque)

IEC60068-2-6 (Vibración)

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
