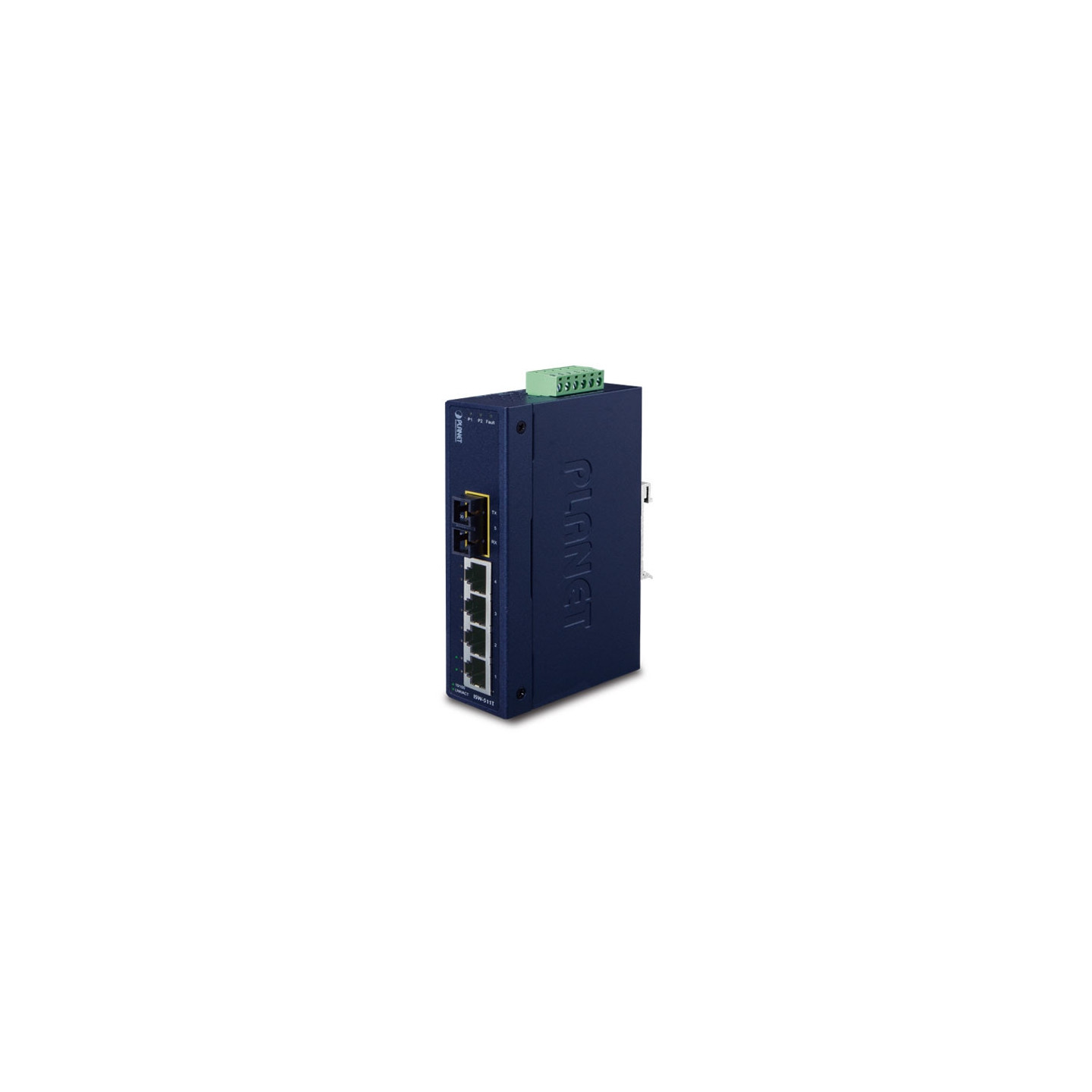

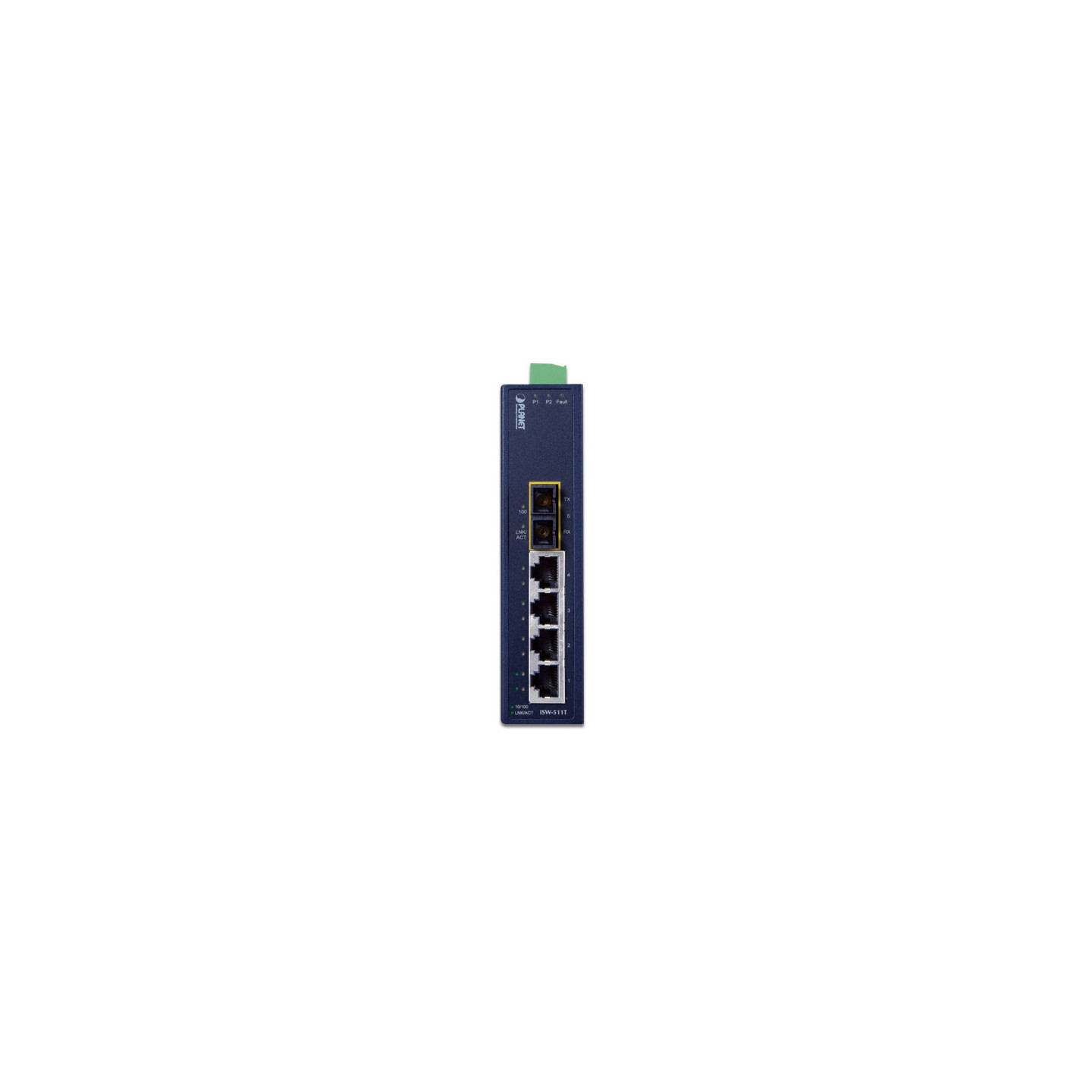

PLANET ISW-511T
4 + 1 Switch Ethernet industrial multimodo de puerto 100FX - 2 km (temperatura de funcionamiento de -40 ~ 75 grados C)
Interruptor
industrial robusto altamente conveniente y factible PLANET ha actualizado dos modelos llamados ISW-511T e ISW-511TS15 para su uso en entornos con una amplia temperatura de funcionamiento. La 'T' mayúscula (ISW-511T e ISW-511TS15) que se muestra en los nombres de los modelos significa que pueden soportar y operar en un entorno de TEMPERATURA AMPLIA que oscila entre -40 y 75 grados C. Como sabemos que la temperatura en muchos lugares y países del mundo es inferior a los -10 grados C, estos dos nuevos modelos, ISW-511T e ISW-511TS15, serán los productos adecuados para los despliegues de redes de transporte, fabricación, seguridad y vigilancia en esos entornos hostiles. El ISW-511T / ISW-511TS15 también proporciona un alto nivel de inmunidad contra la interferencia electromagnética y las fuertes sobretensiones eléctricas que generalmente se encuentran en los pisos de las plantas o en los gabinetes de control de tráfico del lado de la acera.
El ISW-511T y

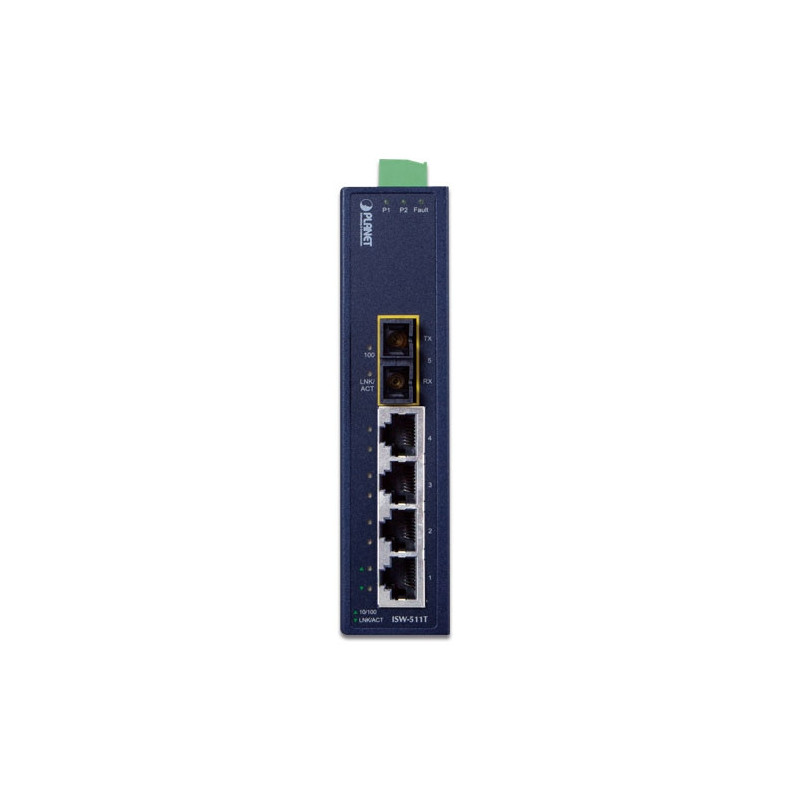

el ISW-511TS15 incluyen cada uno cuatro puertos de negociación automática 10/100Base-TX y un puerto 100Base-FX. El ISW-511T está equipado con interfaces SC multimodo 100Base-FX para una distancia de transmisión de hasta 2 km y el ISW-511TS15 está equipado con interfaces SC monomodo 100Base-FX para una distancia de transmisión de hasta 15 km. Los usuarios pueden elegir el modelo adecuado para la implementación de la red, ya sea para la transmisión a larga distancia (ISW-511TS15) o a corta distancia (ISW-511T).
Fácil instalación y amplia gama de uso
de energía Los ISW-511T e ISW-511TS15 están diseñados con una carcasa compacta que permite el montaje en carril DIN o en panel para un uso eficiente del espacio del armario. Proporciona una fuente de alimentación integrada con una amplia gama de voltajes para su funcionamiento en todo el mundo. También ofrece entradas de fuente de alimentación de 12 V CC a 48 V CC de polaridad reversible y doble redundancia para aplicaciones de alta disponibilidad que requieren entradas de alimentación dobles o de respaldo.
Detalle de productos
Especificaciones de hardware
Cobre Puertos
4 x 10/100Base-TX, negociación automática, cable
auto-MDI / MDI-X
10Base-T : 2 pares UTP Cat. 3, 4, 5 cables (100 metros, máx.)
100Base-TX : 2 pares UTP nº de cat. 5 cables (100 metros, máx.)
Óptico Puerto
1 x Cable
100Base-FX
ISW-511T: fibra
de 50/125μm / 62.5/125μm ISW-511TS15: Modo de fibra
de 9/125μm
ISW-511T: Multimodo
ISW-511TS15: Distancia
monomodo
ISW-511T: 2km
ISW-511TS15: 15km
Frecuencia
ISW-511T: 1310nm
ISW-511TS15: Potencia
de lanzamiento de 1310 nm
ISW-511T: Máx. -14 dBm, mín. -20 dBm
ISW-511TS15: Máx. 0 dBm, mín. -20 dBm
Sensibilidad de recepción
ISW-511T: -32 dBm
ISW-511TS15: -32 dBm
Potencia
de entrada máxima ISW-511T: -14 dBm
ISW-511TS15: 0 dBm
Dimensiones (ancho x fondo x alto) 135 x 87,8 x 32 mm
Peso 436 g

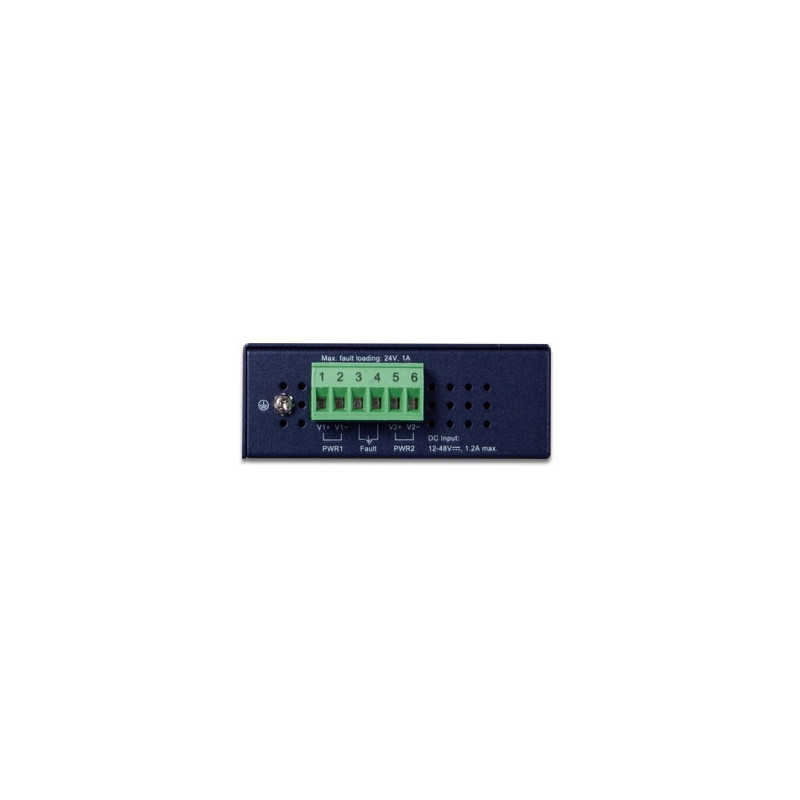

Requisitos de alimentación Alimentación redundante de 12 ~ 48 V CC
con función de protección de inversión de polaridad
Consumo de energía / Disipación 13,7 vatios / 46 BTU
Instalación Kit de carril DIN y oreja de montaje en pared
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
Especificaciones del interruptor
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones Entradas de 2K
Búfer 1 Mbit
Control de caudal Contrapresión para semidúplex,
fotograma de pausa IEEE 802.3x para dúplex completo
Estructura de conmutadores 1 Gbps
Rendimiento (paquete por segundo) 0.74Mpps @ 64Bytes
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 Ethernet, 10Base-T
, IEEE 802.3u Fast Ethernet, 100Base-TX, 100Base-FX
, IEEE 802.3x control de flujo dúplex completo
Ambiente
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad de funcionamiento En funcionamiento: 5 ~ 90%
Almacenamiento: 5 ~ 90% (sin condensación)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (Caída libre)
IEC60068-2-27 (Choque)
IEC60068-2-6 (Vibración)
