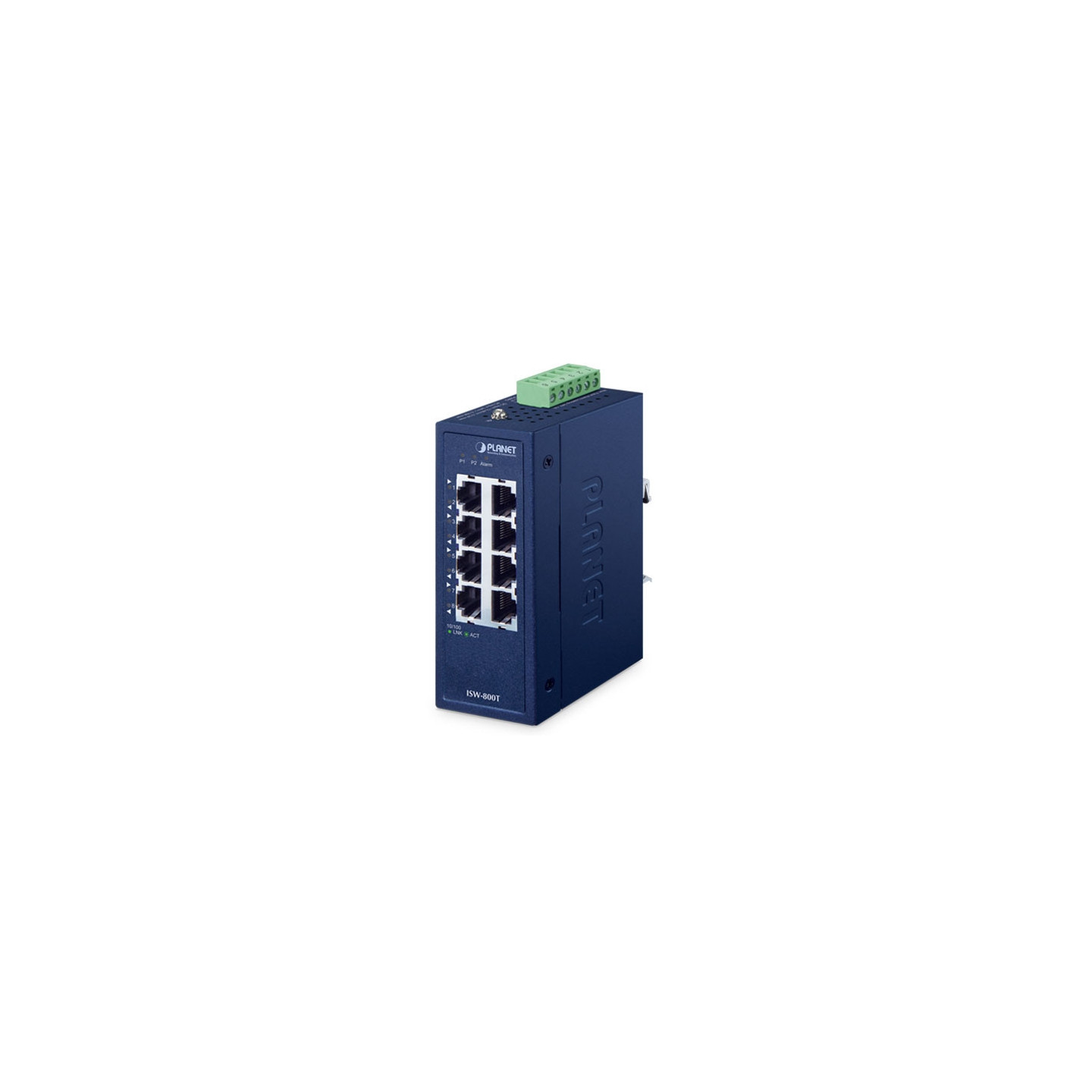

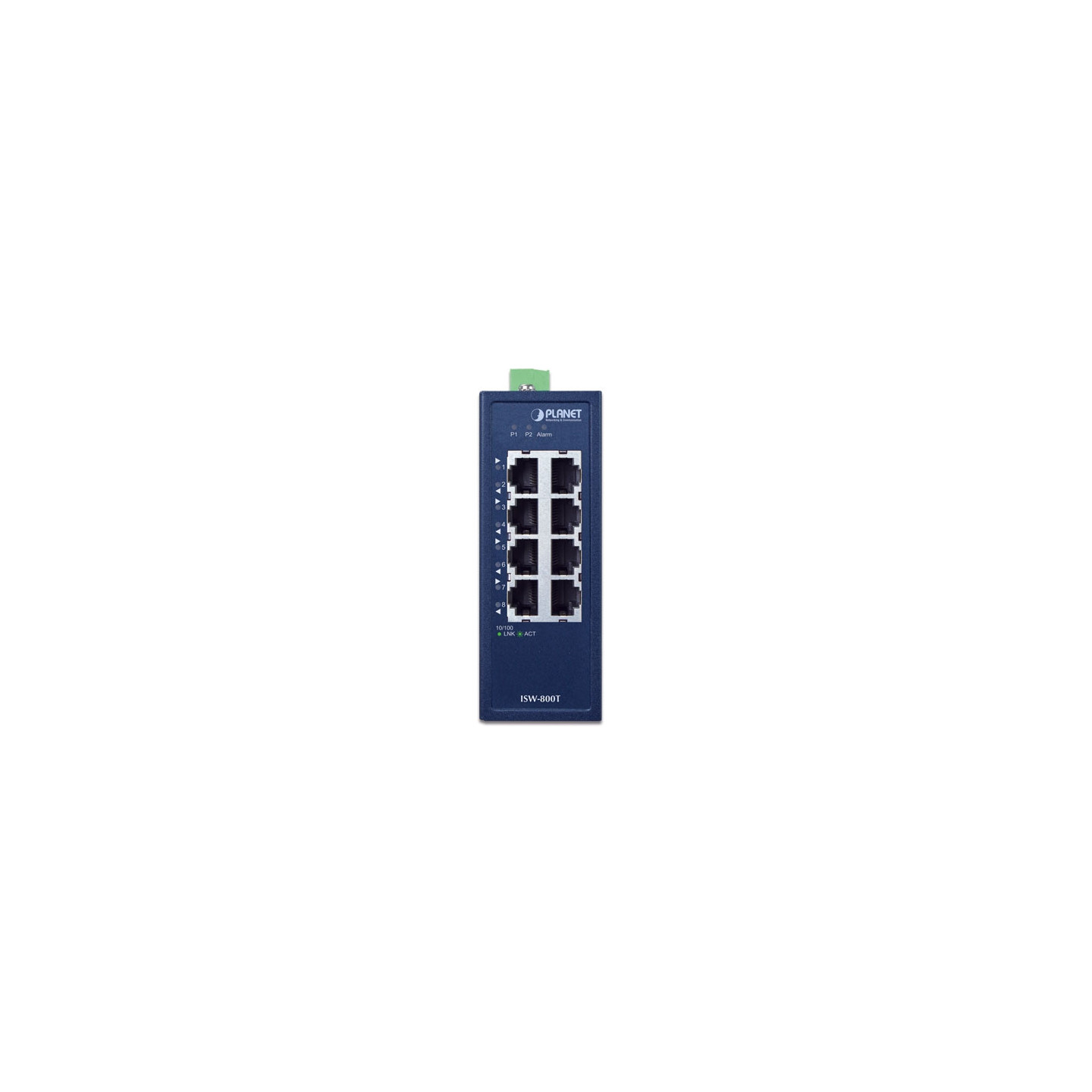

Switch Ethernet industrial compacto de 8 puertos 10/100TX
El Switch Ethernet industrial compacto de 8 puertos 10/100TX PLANET ISW-800T está diseñado para aplicaciones industriales, con 8 puertos de 10/100 Mbps de negociación automática, una carcasa resistente pero compacta con clasificación IP30 y un sistema de alimentación redundante versátil (12 ~ 48 V CC o 24 V CA). El ISW-800T funciona de manera eficiente en entornos hostiles, con un rango de temperatura de funcionamiento de -40 a 75 grados Celsius.
En respuesta a la creciente demanda de infraestructura IIoT (Internet Industrial de las Cosas), el ISW-800T está diseñado para una fácil implementación de redes industriales con su capacidad Plug and Play. Además, garantiza una transmisión rápida y estable y fiable de datos y energía. El ISW-800T también pasa el tráfico PROFINET con QoS, lo que lo convierte en una opción ideal para integrarse con sistemas de automatización industrial y mejorar la comunicación entre dispositivos en un entorno de fábrica.
Versión de hardware 2
Puertos de cobre 8 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, negociación automática

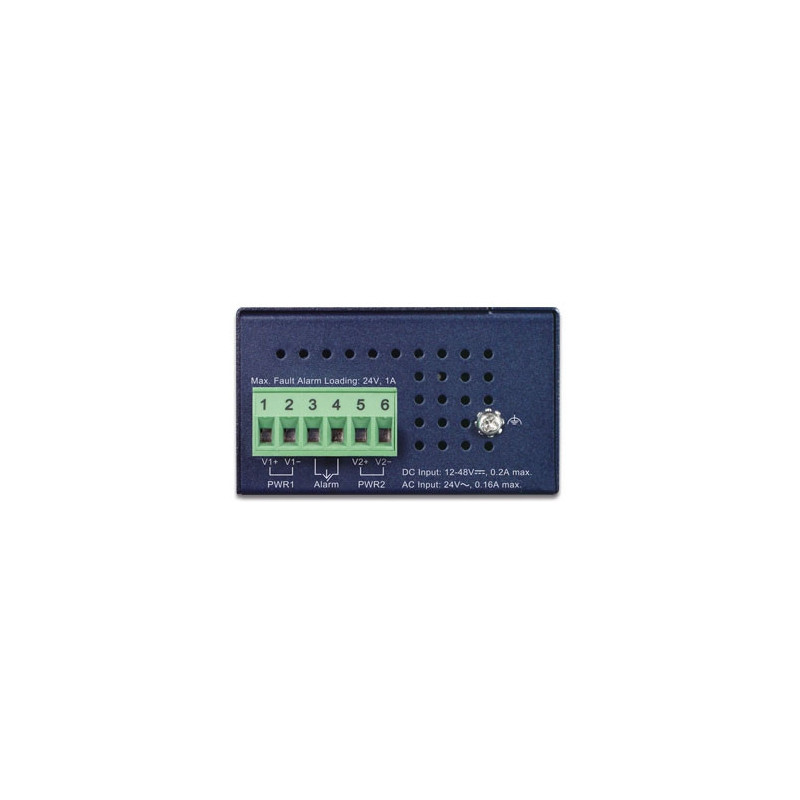

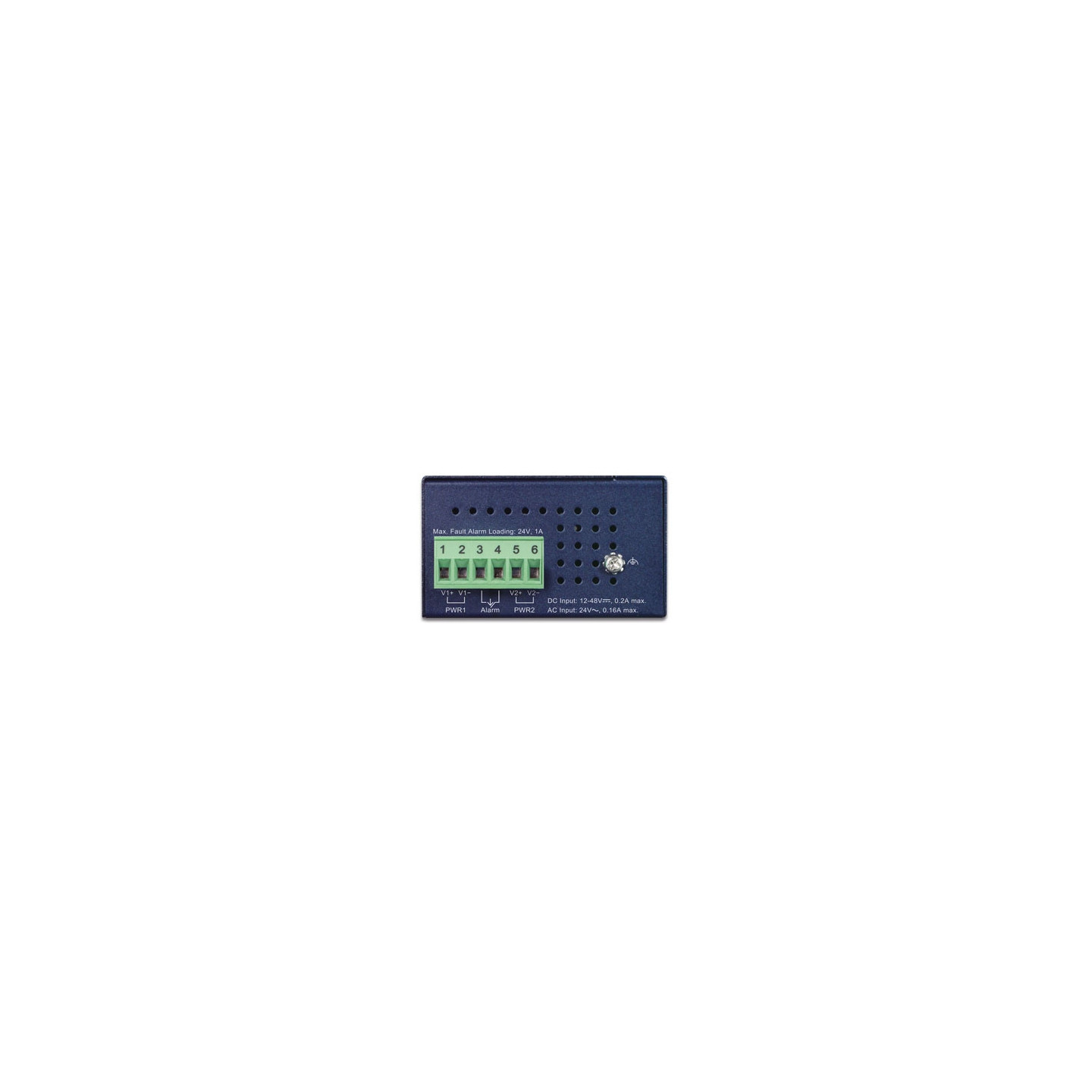

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A@DC 24V

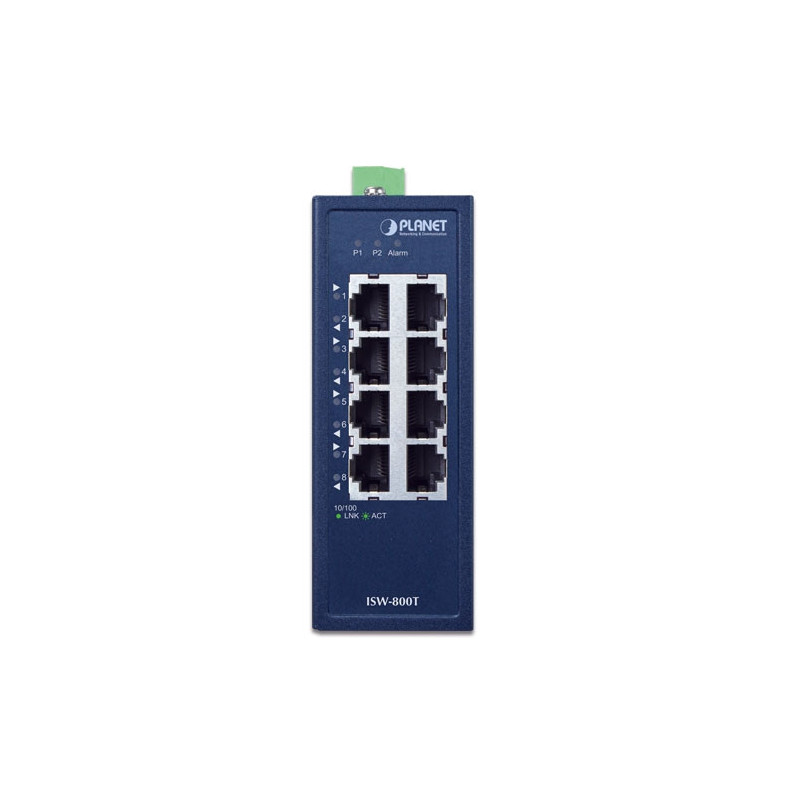

LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
de alimentación 1 x LED para cada puerto de cobre:
Verde: 10/100Mbps LNK/ACT
Protección contra descargas electrostáticas 6KV
Protección EFT 6KV
Requisitos de alimentación 12 ~ 48 V CC, alimentación redundante con protección de polaridad inversa, soporte de alimentación de 24 V CA
Consumo de energía / Disipación Máx. 1,1 vatios/3,75 BTU (encendido sin conexión)
Máx. 2,5 vatios/8,53 BTU (Ethernet a plena carga)
Instalación Kit de carril DIN y oído de montaje en pared
Recinto Carcasa metálica IP30
Dimensiones (ancho x fondo x alto) 41 x 70 x 115 mm
Peso 300g
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones Entradas de 1K
Búfer de datos compartidos 448K bits
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estructura de conmutadores 1,6 Gbps
Rendimiento (paquete por segundo) 1.19Mpps@64bytes
Cables de red 10/100BASE-TX
Nº de cat. Cable UTP 3, 4, 5, 5e, 6 (máx. 100 metros)
EIA/TIA-568 STP de 100 ohmios (máx. 100 metros)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Control de flujo full-duplex
IEEE 802.3az Ethernet
de eficiencia energética Clase de servicio
IEEE 802.1p Paso de tráfico PROFINET con QoS
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95%, almacenamiento: 5 ~ 95% (sin condensación)
