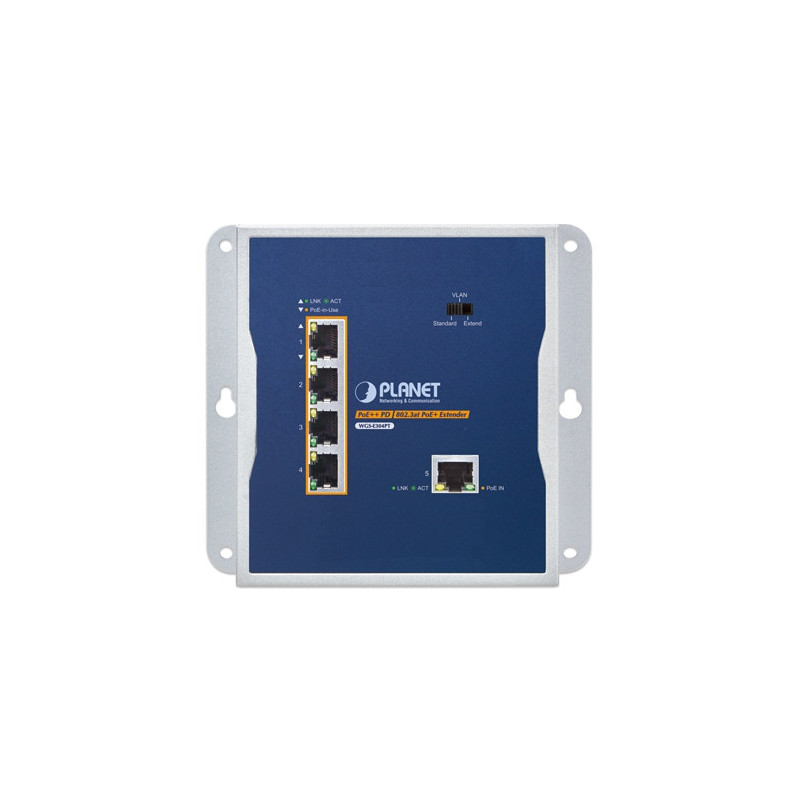

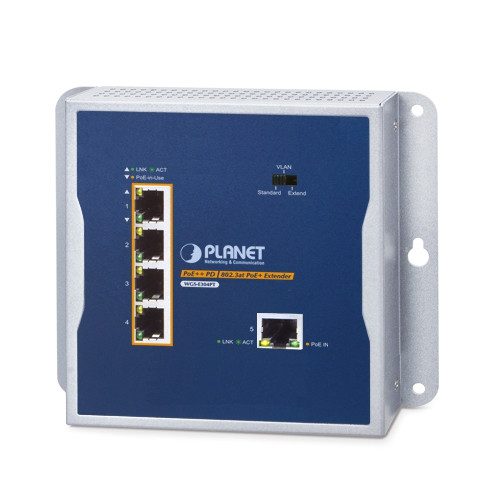

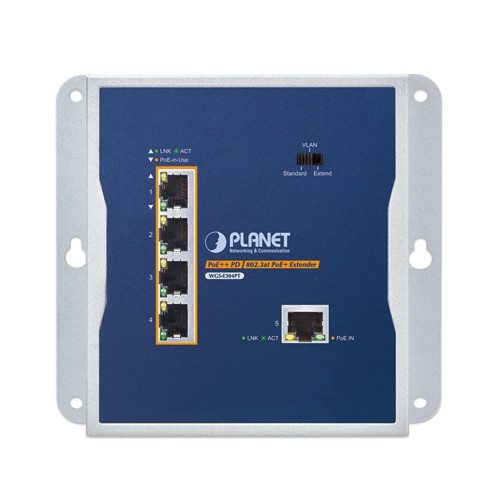

    PLANET WGS-E304PT

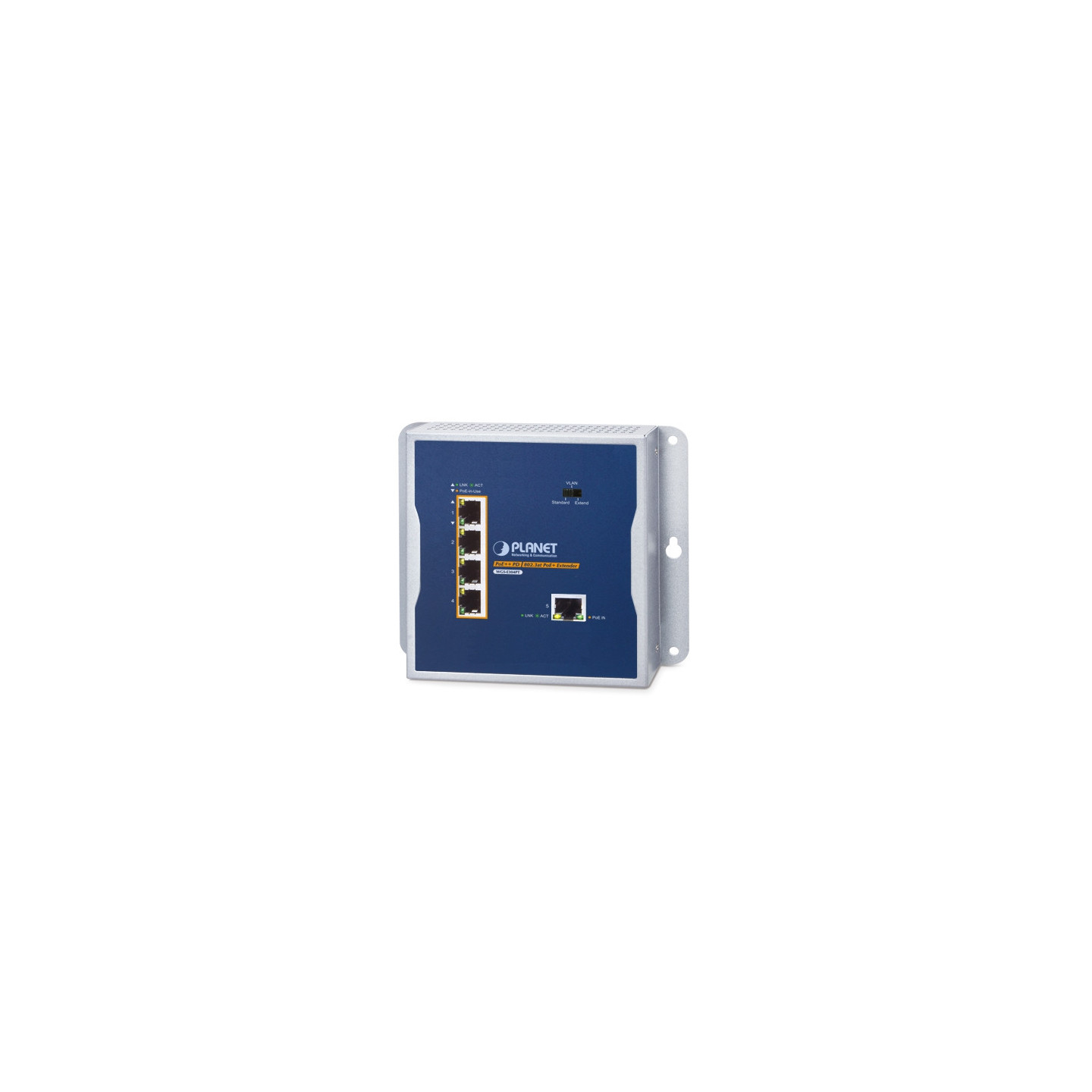

    Extensor industrial de 1 puerto 10/100/1000T 802.3bt PoE++ a 4 puertos 802.3at PoE+ montado en la pared

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET WGS-E304PT



    Solución PoE para distancias de largo alcance



    PLANET WGS-E304PT es un extensor industrial PoE++ 802.3bt PoE++ de 4 puertos 802.3af/at Gigabit diseñado especialmente para la aplicación PoE punto a multipunto. El WGS-E304PT puede obtener un máximo de 95 vatios de potencia PoE desde el puerto de entrada PoE++ 802.3bt y suministra un presupuesto máximo de energía PoE de 70 vatios para 4 puertos de salida PoE, lo que amplía tanto el alcance de los datos Gigabit Ethernet como la alimentación a través de Ethernet IEEE 802.3at a través de los 100 m estándar (328 pies) Gato. Cable UTP 5/5e/6 a 250 m donde se pueden alimentar hasta 4 dispositivos alimentados (PD) al mismo tiempo. El WGS-E304PT proporciona una solución sencilla para agregar puertos PoE sin tener que instalar más cableado y logra aplicaciones de red más flexibles sin necesidad de un adaptador de alimentación externo.

    Detalle de productos

    Descarga

    Manual

    EM-WGS-E304PT_v1.0

    Descarga: (1.81MB)

    Hoja de Datos

    C-WGS-E304PT_L

    Descarga: (11.49MB)

    Especificaciones de hardware

    Conector de red Puerto

    de entrada PoE 1 x Ethernet 10/100/1000BASE-T con 802.3bt PoE++ "Data + DC" en

    Auto MDI/MDI-X, conector

    RJ45 de negociación automática Puerto

    de salida PoE 4 x Ethernet 10/100/1000BASE-T con salida

    IEEE 802.3af/at PoE "Data + DC" Auto MDI/MDI-X, conector RJ45 de negociación automática

    Arquitectura de conmutadores Arquitectura de conmutador de almacenamiento y reenvío

    Tabla de direcciones MAC Tabla de direcciones MAC 2K con función de aprendizaje automático

    Estructura de conmutadores 10 Gbps

    Rendimiento del conmutador 7.44Mpps @ 64Bytes

    Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

    completo Contrapresión para semidúplex

    Bastidor Jumbo 9Kbytes

    Protección ESD Aire 8KV DC Contacto 6KV DC

    Protección contra sobretensiones 6KV

    Recinto Carcasa metálica IP30

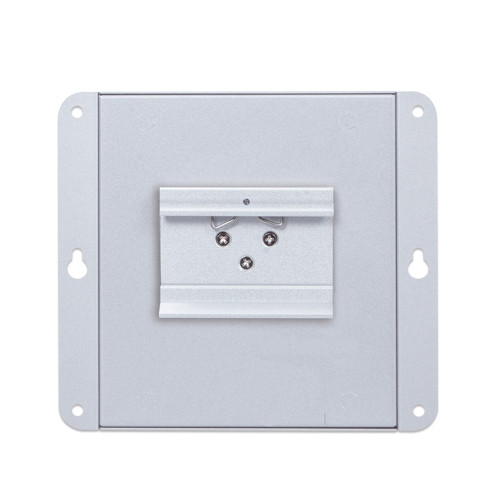

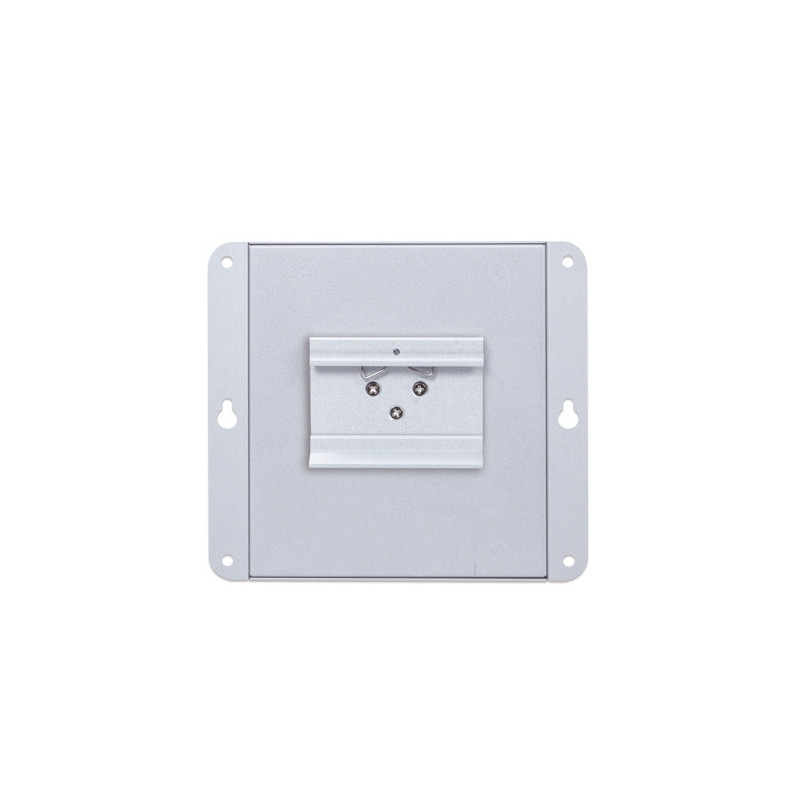

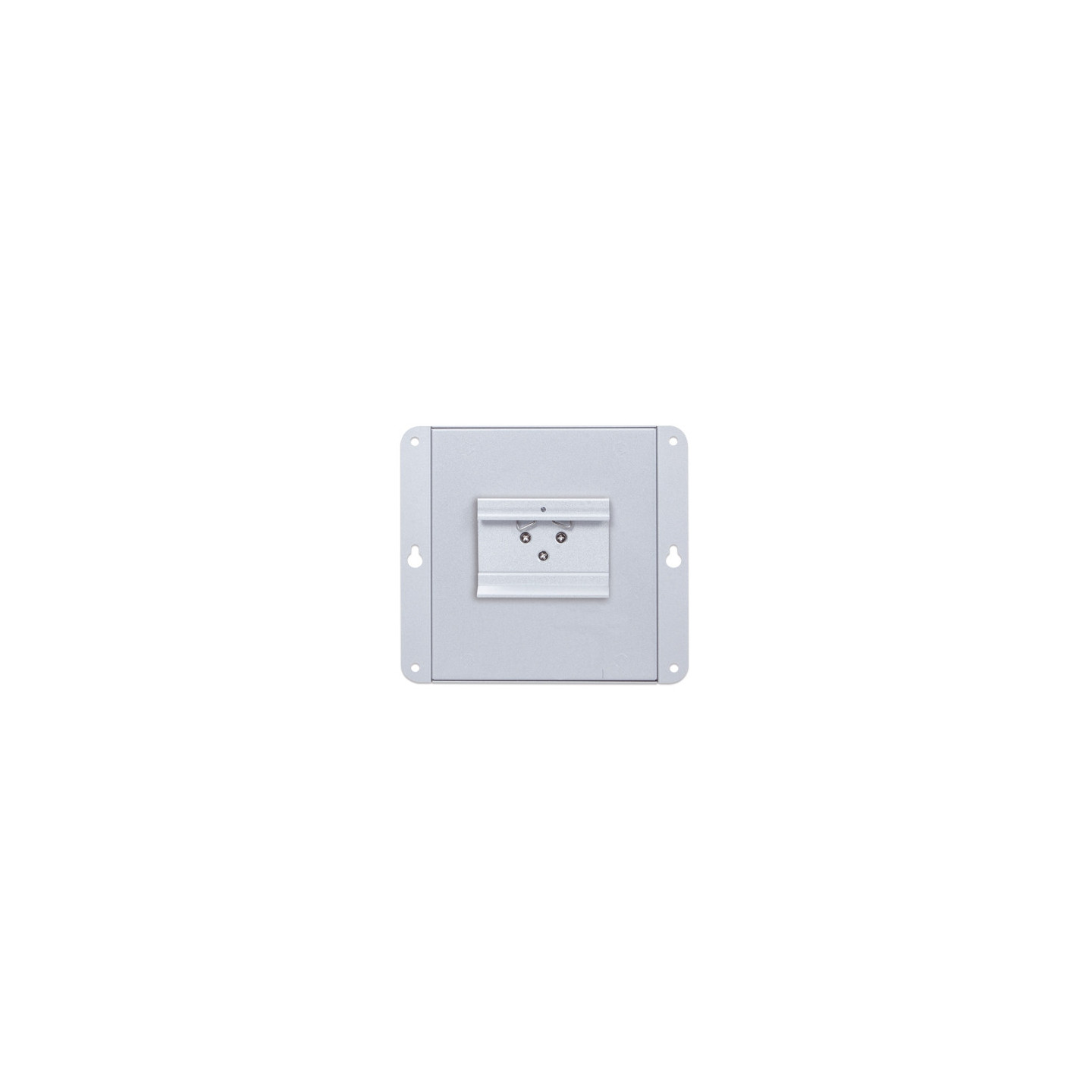

    Instalación Kit de carril DIN y oído de montaje en pared

    Dimensiones (ancho x fondo x alto) 148 x 24,2 x 134 mm

    Weignt 457 g

    LED Puerto de entrada PoE (puerto 5):

    LNK/ACT (verde)

    PoE: Alimentación en uso (ámbar)

    Puertos de salida PoE (puertos 1~4):

    LNK/ACT (verde)

    PoE: alimentación en uso (ámbar)

    Interruptor DIP Selección de opciones de modo de operación múltiple (Estándar/VLAN/Extendido)

    Consumo de energía 8,6 vatios/29 BTU (encendido)

    82 vatios/279 BTU (carga completa con función PoE)

    Alimentación a través de Ethernet

    Estándar PoE PoE en puerto

    IEEE 802.3bt PoE++ Tipo 4 PD estándar

    IEEE 802.3at PoE+ PD

    de tramo final/tramo medio por puerto

    de salida PoE IEEE 802.3at Alimentación a través de Ethernet más PSE de tramo final

    Alimentación PoE Puerto

    de entrada PoE 50~57 V CC, máx. 95 vatios Por puerto

    de salida PoE

    44~55 V CC, máx. 30,8 vatios

    Asignación de pines de alimentación PoE en el puerto

    1/2(-), 3/6(+), 4/5(+), 7/8(-) o 1/2(+), 3/6(-), 4/5(+), 7/8(-)

    Por puerto

    de salida PoE 1/2(+), 3/6(-)

    Presupuesto de energía PoE 65-70 vatios (máx.) @ 802.3bt PoE++ Tipo 4 de entrada

    Conformidad con las normas

    Cumplimiento normativo FCC Parte 15 Clase A, CE

    Pruebas de estabilidad IEC60068-2-32 Caída

    libre IEC60068-2-27 Choque

    IEC60068-2-6 Vibración

    Cumplimiento de normas IEEE 802.3 Ethernet

    IEEE 802.3u Fast Ethernet

    IEEE 802.3ab Gigabit Ethernet

    IEEE 802.3x Control

    de flujo IEEE 802.3af Alimentación a través de Ethernet

    IEEE 802.3at Alimentación a través de Ethernet Plus

    IEEE 802.3bt Alimentación a través de Ethernet Plus Plus

    Medio ambiente

    Operativo Temperatura: -40 ~ 75 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)

    Almacenamiento Temperatura: -40 ~ 85 grados C

    Humedad relativa: 5 ~ 95% (sin condensación)
