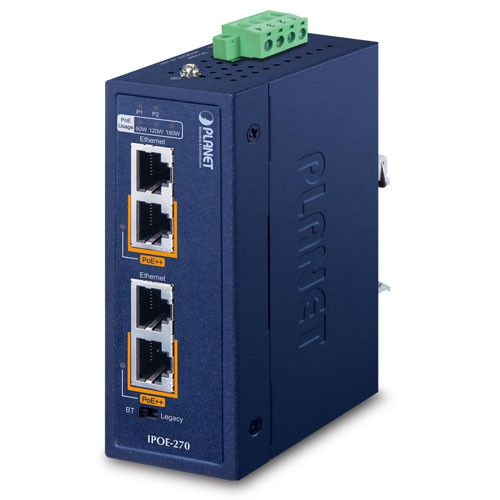

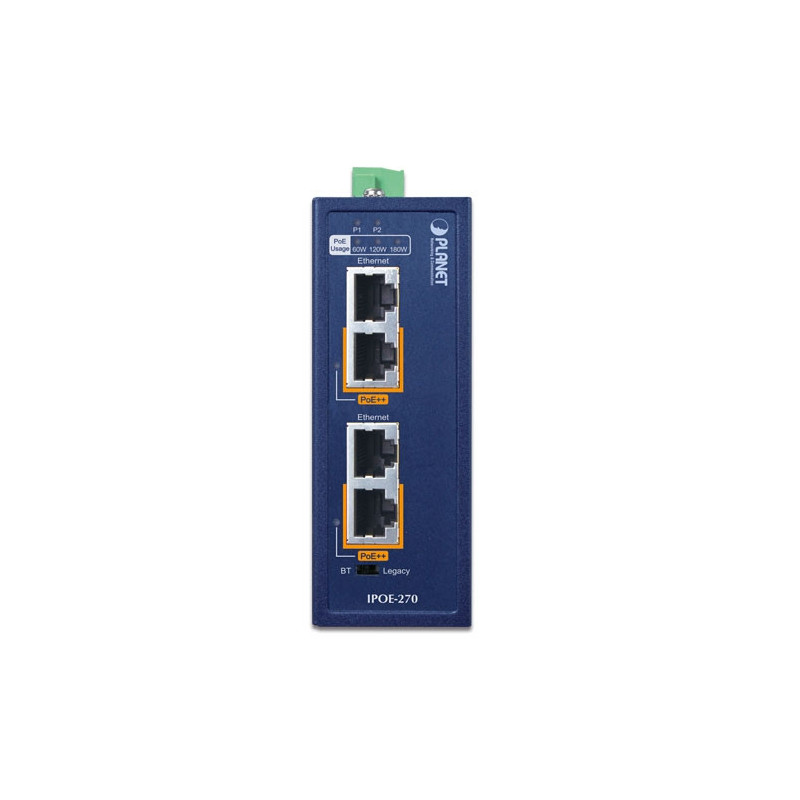

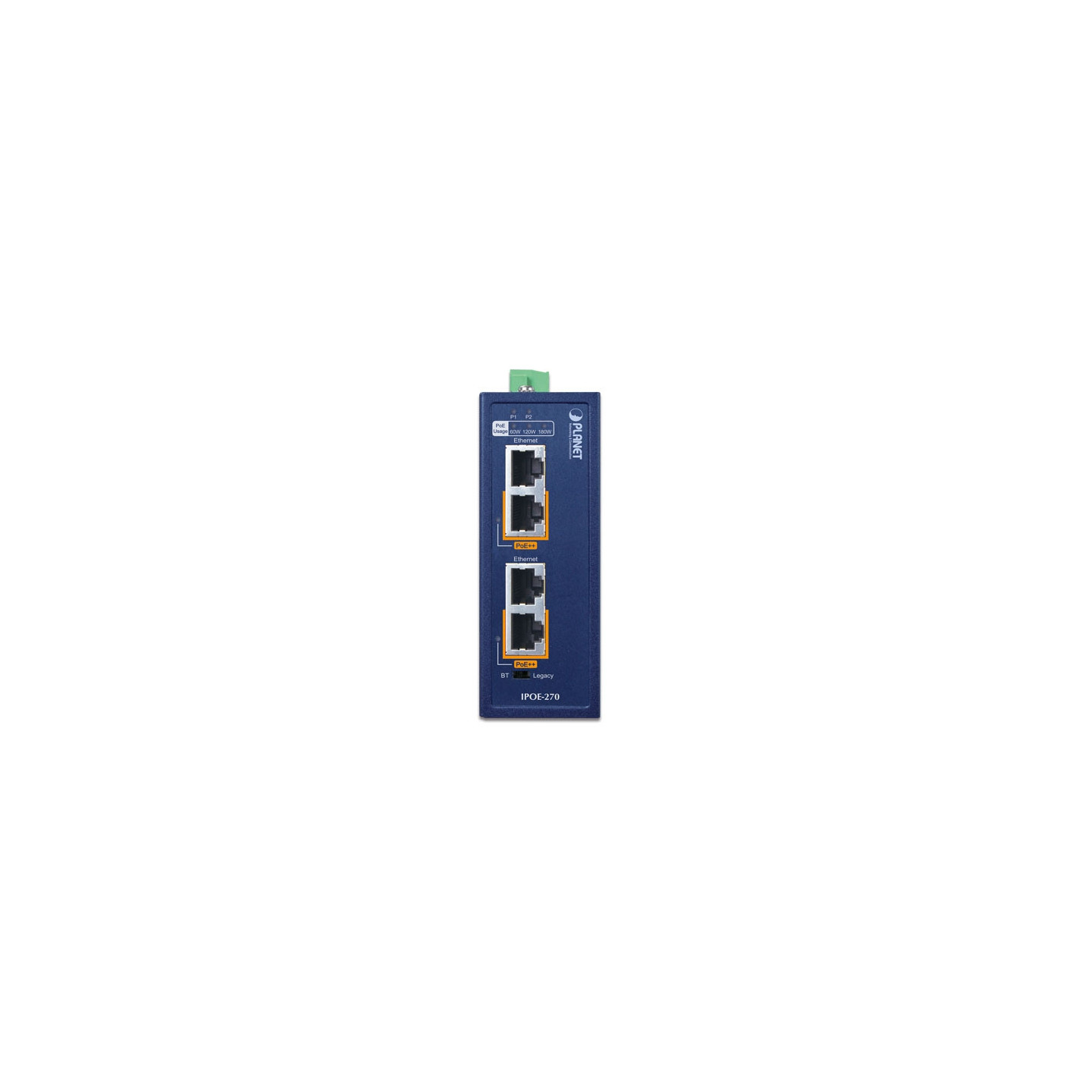

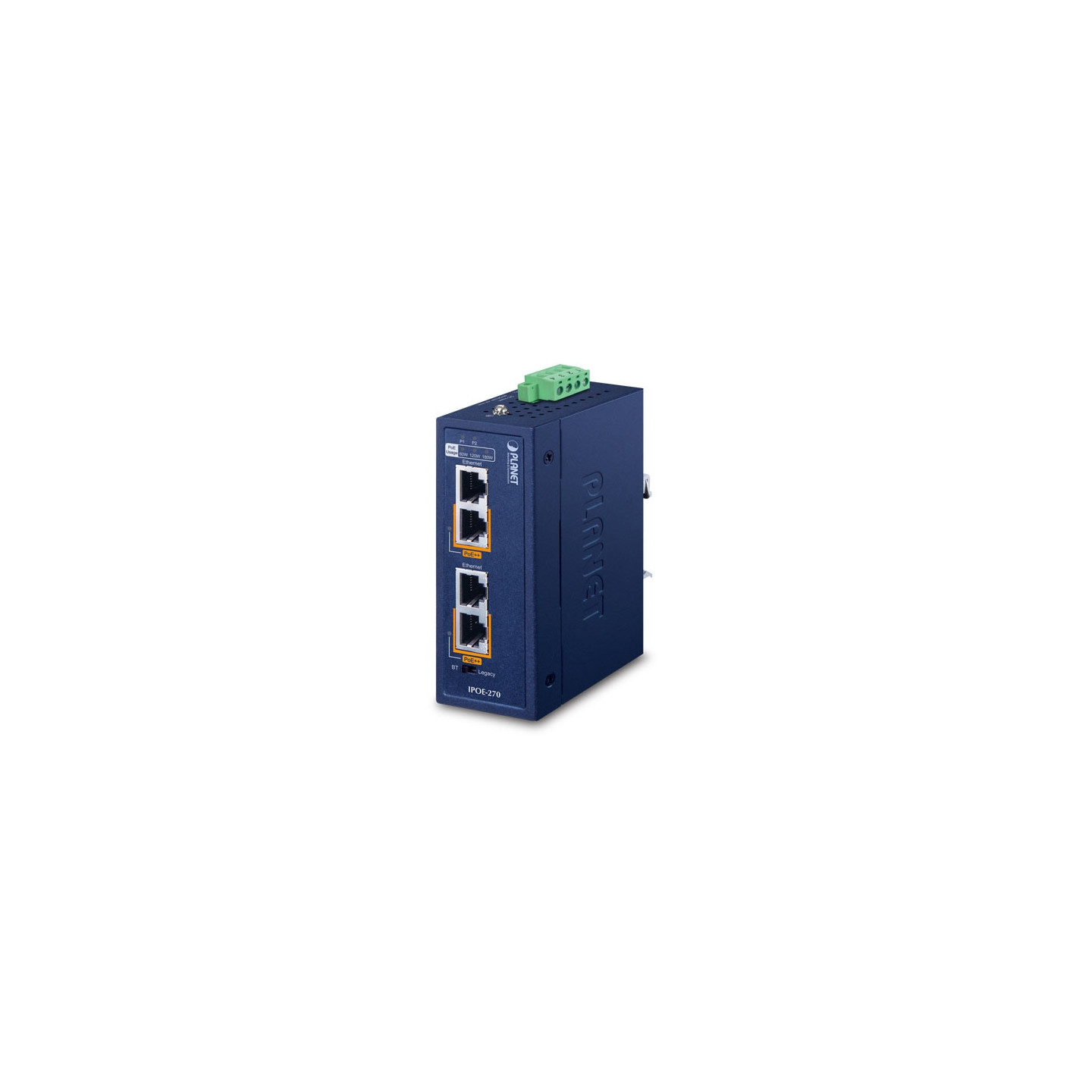

PLANET IPOE-270

Especificaciones de hardware

Puertos de cobre 2 pares 10/100/1G/2.5G/5GBASE-T RJ45 :

Puerto de entrada de datos 1 y puerto de salida PoE 1 Puerto de entrada de

datos 2 y puerto de salida PoE 2

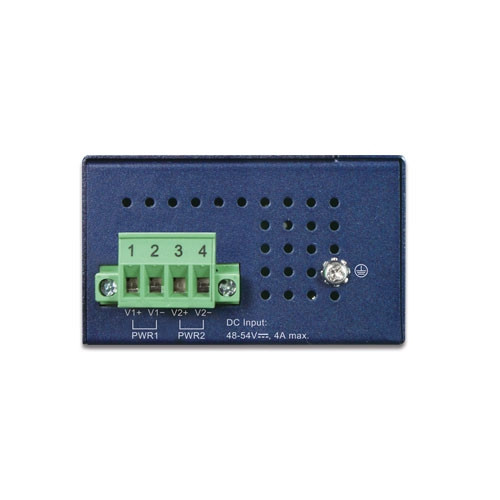

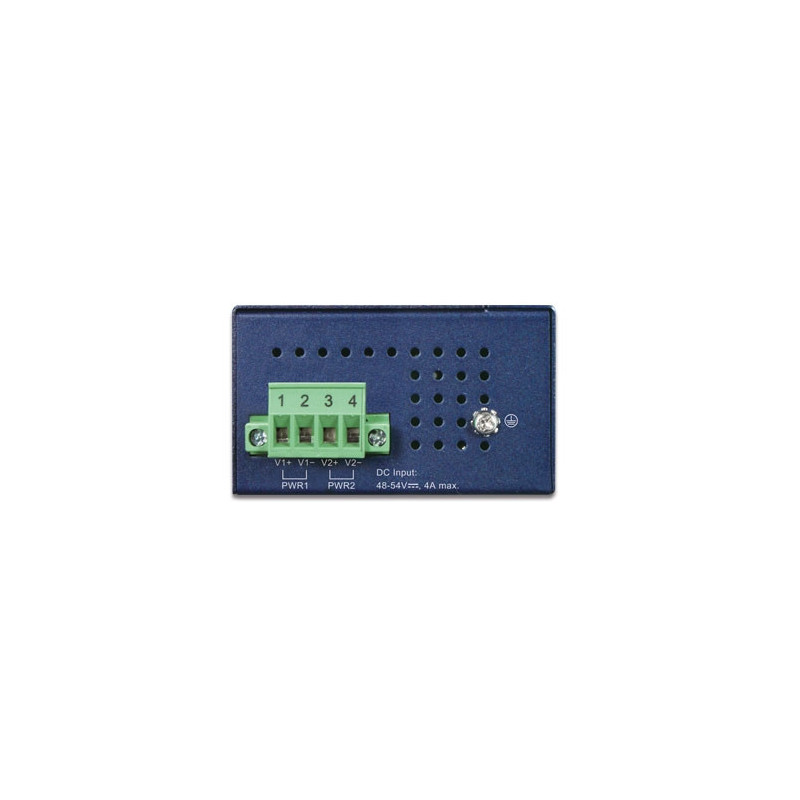

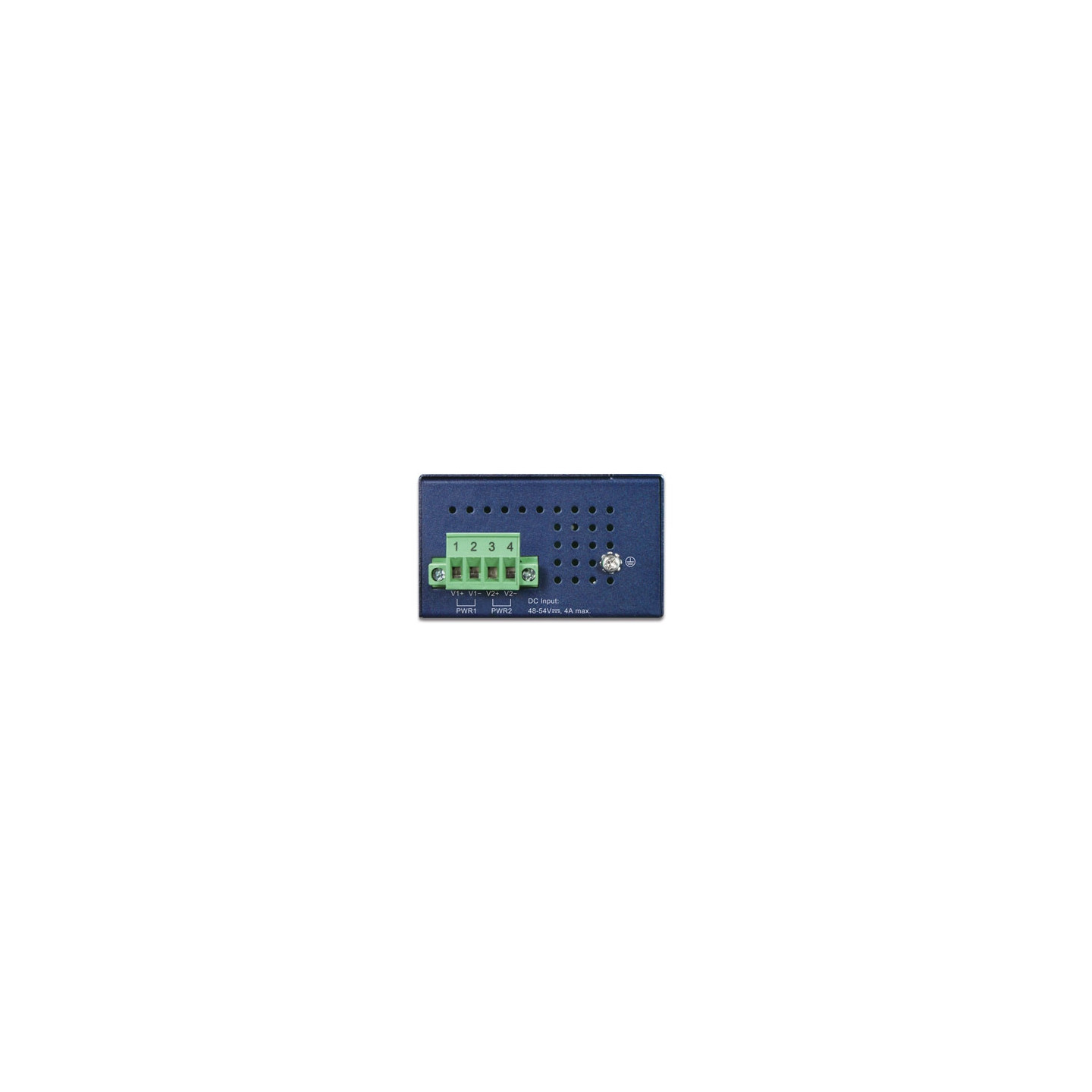

Conector Bloque

de terminales extraíble de 4 pines Pines 1 y 2 para Power 1; Pines 3 y 4 para Power 2

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Uso de PoE:

60 W/120 W/180 W (ámbar)

802.3bt Puerto PoE++:

PoE en uso x 1 (verde: bt, ámbar: at)

Cable de red Cable de par trenzado de hasta 100 metros (328 pies)

10BASE-T: 4 pares UTP Cat. 3, 4, 5, 5e, 6

100BASE-TX: 4 pares UTP Cat. 5, 5e, 6

1000BASE-T: UTP de 4 pares Cat. 5e, 6

2.5G/5GBASE-T: 4 pares UTP Cat.6, 6A,7

Velocidad de datos 10/100/1000/2500/5000Mbps

Requisitos de alimentación IPOE-270: 48 ~ 54 V CC, alimentación redundante con protección

de polaridad inversa IPOE-270-12V: 12 ~ 54 V CC, alimentación redundante con protección de polaridad inversa

Consumo de energía (Ethernet de carga completa) Sistema IPOE-270

encendido sin carga

48 V CC: 1,4 vatios/4,7 BTU

52 V CC: 1,5 vatios/5,1 BTU

54 V CC: 1,6 vatios/5,4 BTU

Carga completa con PoE

48 V CC (120 W PoE presupuesto):

128 vatios/436 BTU

52 V CC (180 W PoE presupuesto):

177 vatios/603 BTU

54 V CC (180 W PoE presupuesto):

187 vatios/638 BTU

IPOE-270-12V

Sistema encendido sin carga

12 V CC: 1,8 vatios/6,1 BTU

24 V CC: 2,4 vatios/8,1 BTU

48 V CC: 2,4 vatios/8,1 BTU

52 V CC: 2,6 vatios/8,8 BTU

54 V CC: 2,1 vatios/7,1 BTU

Carga completa con PoE

12 V CC (60 W PoE presupuesto):

60 vatios/204BTU 24 V CC (120 W PoE presupuesto):

124 vatios/423 BTU

48 V CC (120 W PoE presupuesto):

120 vatios/409 BTU

52 V CC (180 W PoE presupuesto):

188 vatios/641 BTU

54 V CC (180 W PoE presupuesto):

188 vatios/641 BTU

Dimensiones 41 x 70 x 115 mm (ancho x profundo x alto)

Peso IPOE-270:284g

IPOE-270-12V:387g

Recinto Carcasa metálica IP30

Instalación Kit de carril DIN y kit de montaje en pared

Protección contra descargas electrostáticas 6KV

Protección contra sobretensiones 6KV

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++, PSE

de 4 pares compatible con IEEE 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE Tramo final + Tramo medio

Asignación de pines de alimentación Tramo final: 1/2 (-), 3/6 (+); Luz media: 4/5 (+), 7/8 (-)

Potencia de salida por puerto PoE 95 vatios

Presupuesto de energía PoE (máx.) IPOE-270:

Entrada

de 120W@48V CC 180W@52V/54 V CC Entrada

IPOE-270-12V:

60W@12V Entrada

de CC 120W@24V/48 V Entrada

de CC 180W@52V/54 V CC

Interruptor DIP PoE Interruptor DIP para los siguientes modos de funcionamiento:

Modo BT (predeterminado),

Modos heredado y Forzado

Número de dispositivos que se pueden alimentar número arábigo

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3bz 2.5G/5GBASE-T

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
