Kit industrial PoE de 1 puerto 10/100TX 802.3bt + Kit PoE de largo alcance UTP de 1 puerto
La solución PoE de largo alcance de PLANET con un alcance máximo de más de 1000 metros está diseñada para ampliar la transmisión IP Ethernet e inyectar energía simultáneamente en un dispositivo alimentado (PD) remoto compatible con PoE más allá del límite de distancia de 100 metros de Ethernet.

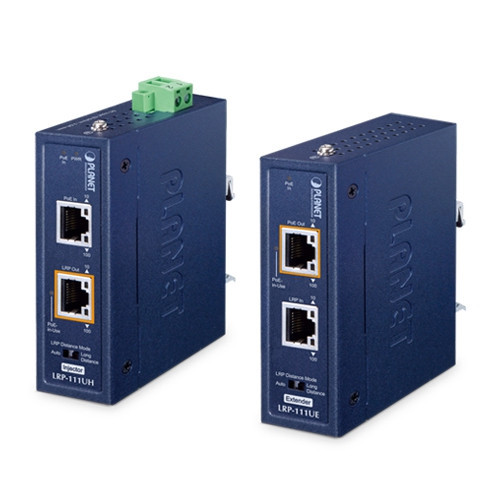

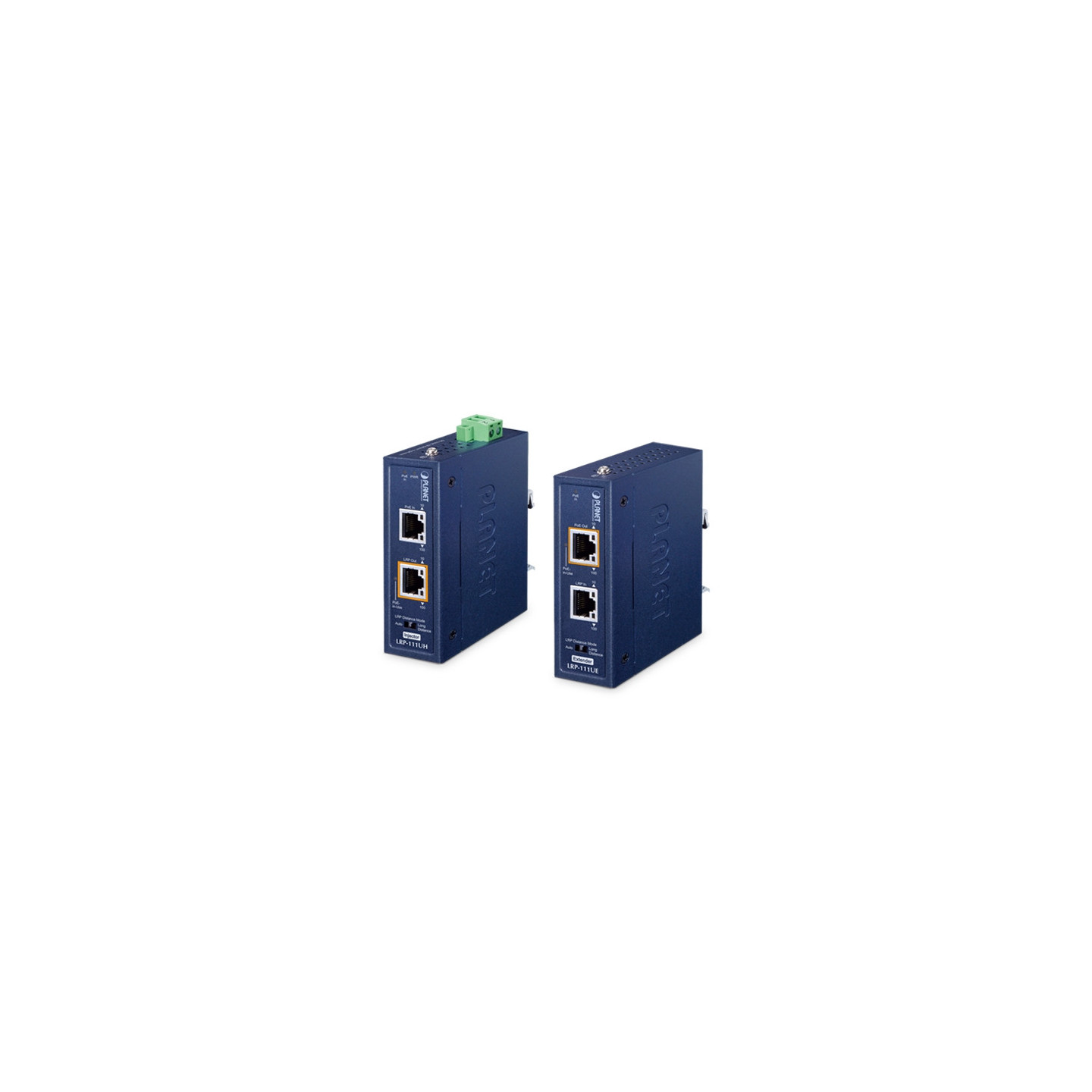

El LRP-111U-KIT, una nueva solución PoE de largo alcance de grado industrial de PLANET, es un kit extensor PoE de un solo puerto sobre UTP que ofrece transmisión de datos y energía de largo alcance para distancias de hasta 800 m (2,624 pies) a través de cable UTP / STP, y otro cable Ethernet a cámara IP PoE remota, AP inalámbrico PoE o sistemas de control de acceso compatibles con PoE 802.3at / bt. El LRP-111U-KIT proporciona una aplicación punto a punto para una fácil operación e implementación plug-n-play en entornos climáticamente exigentes con un amplio rango de temperatura de -40 a 75 grados C. Sin el problema de la fuente de alimentación, hace que la instalación de dispositivos remotos alimentados por PoE sea más fácil y eficiente.
LRP-111UH LRP-111UE
Funciones
Inyector PoE de largo alcance Extensor PoE de largo alcance
Interfaz Ethernet
LRP-111UH LRP-111UE
Cobre 10/100BASE-TX RJ45
semidúplex o dúplex completo/detección automática, MDI/MDI-X
Estándar de alimentación a través de Ethernet IEEE 802.3bt PoE PD (dispositivo alimentado) IEEE 802.3bt PoE PSE
(equipo de fuente de alimentación)
Entrada PoE Admite PSE de tramo medio y final Rango de entrada: 52 ~ 54 V CC Admite PSE de tramo medio y final
Salida PoE － 54 V CC, 1,1 A máx.
Presupuesto de PoE － Hasta 60 vatios
Modo PoE － Tramo final + tramo medio,
pin RJ45 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
Velocidad de datos 10/100 Mbps
Cableado Cable UTP Cat5e o superior
Distancia máxima 100m
Tamaño máximo de fotograma 1522 bytes
Interfaz PoE de largo alcance
LRP-111UH LRP-111UE
Conectividad 1 conector RJ45 de 10/100 Mbps PoE de
largo alcance a través de UTP PSE 1 conector RJ45 de
10/100 Mbps PoE de largo alcance a través de UTP PD
Entrada de energía － 52-54 V CC
Potencia de salida 54 V CC －
Asignación de pin de alimentación RJ45 Pin 1, 2, 4, 5 VCC+
RJ45 Pin 3, 6, 7, 8 VCC- RJ45 Pin 1, 2, 4, 5 VCC+
RJ45 Pin 3, 6, 7, 8 VCC-
Cableado Cable UTP Cat.5e o superior
Distancia máxima Máx. 500 m con salida PoE++ a 100 Mbps (328 pies)
Máx. 800 m con salida PoE++ a 10 Mbps (1.640 pies)
Rendimiento
Distancia
Velocidad de datos
LRP-111UE 802.3bt Capacidad de salida PoE
LRP-111UH con 54V DC in
LRP-111UH con bt PoE++ en
100m
100 Mbps
65,62 W
66,74 W
200m
100 Mbps
53,42 W
57,77 W
300m
100 Mbps
38,82 W
39,9 W
400m
100 Mbps
34,2 W
35.374W
500m
100 Mbps
27,26 W
29,6 W
600m
10 Mbps
22,6 W
23.754W
700m
10 Mbps
17,91 W
17,91 W
800m
10 Mbps
15,56 W
15,56 W
Nota:LRP-111UKIT tiene una longitud máxima de cable de 800 m con una velocidad de 10 Mbps. A una longitud de cable de 500 m, la velocidad aumenta a 100 Mbps.
Interruptor DIP Modo de puerto de largo alcance: Automático:
modo de negociación automática con una velocidad de datos máxima de 100 Mbps y una distancia
de cable UTP de 500 metros Larga distancia: puerto de largo alcance equipado con una velocidad de datos de 10 Mbps y admite una distancia de cable UTP de hasta 800 metros
Conector Bloque de terminales extraíble de 2 pines
Consumo de energía LRP-111UH:
Máx. 3 vatios (sistema activado)
Máx. 98 vatios (Ethernet + PoE a plena carga)
LRP-111UE:
Máx. 4 vatios (sistema activado)
Máx. 98 vatios (Ethernet + PoE a plena carga)
Dimensiones (ancho x fondo x alto) 30 x 70 x 104 mm
Peso LRP-111UH:
240 g
LRP-111UE:
238 g
Recinto Caja metálica de tamaño compacto IP 30
Instalación Kit de carril DIN o oreja de montaje en pared
Protección contra descargas electrostáticas 6KV CC
Indicadores LED LRP-111UH:
5 x LEDs
PWR
PoE en PoE En
uso
Velocidad de Lan (10:Verde 100: Ámbar)
Velocidad LRP (10:Verde 100: Ámbar)
LRP-111UE:
4 x LEDs
PoE en PoE En
uso
Velocidad de LAN (10:Verde 100: Ámbar)
Velocidad LRP (10:Verde 100:Ámbar)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
IEEE 802.3bt Alimentación a través de Ethernet (802.3bt Tipo 3)
IEEE 802.3bt Alimentación a través de Ethernet (802.3bt Tipo 4)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Nota La velocidad y el rendimiento del LRP-111U-KIT están relacionados con la calidad del cable utilizado.
