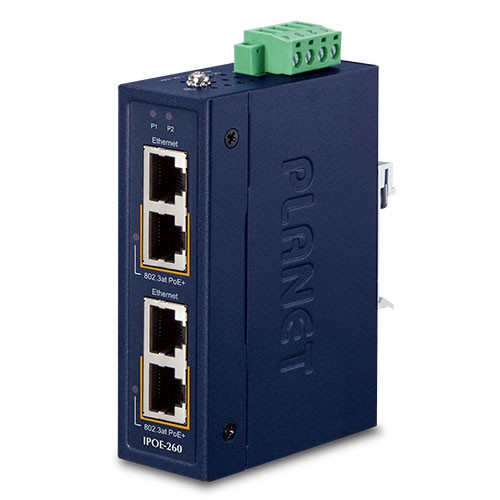

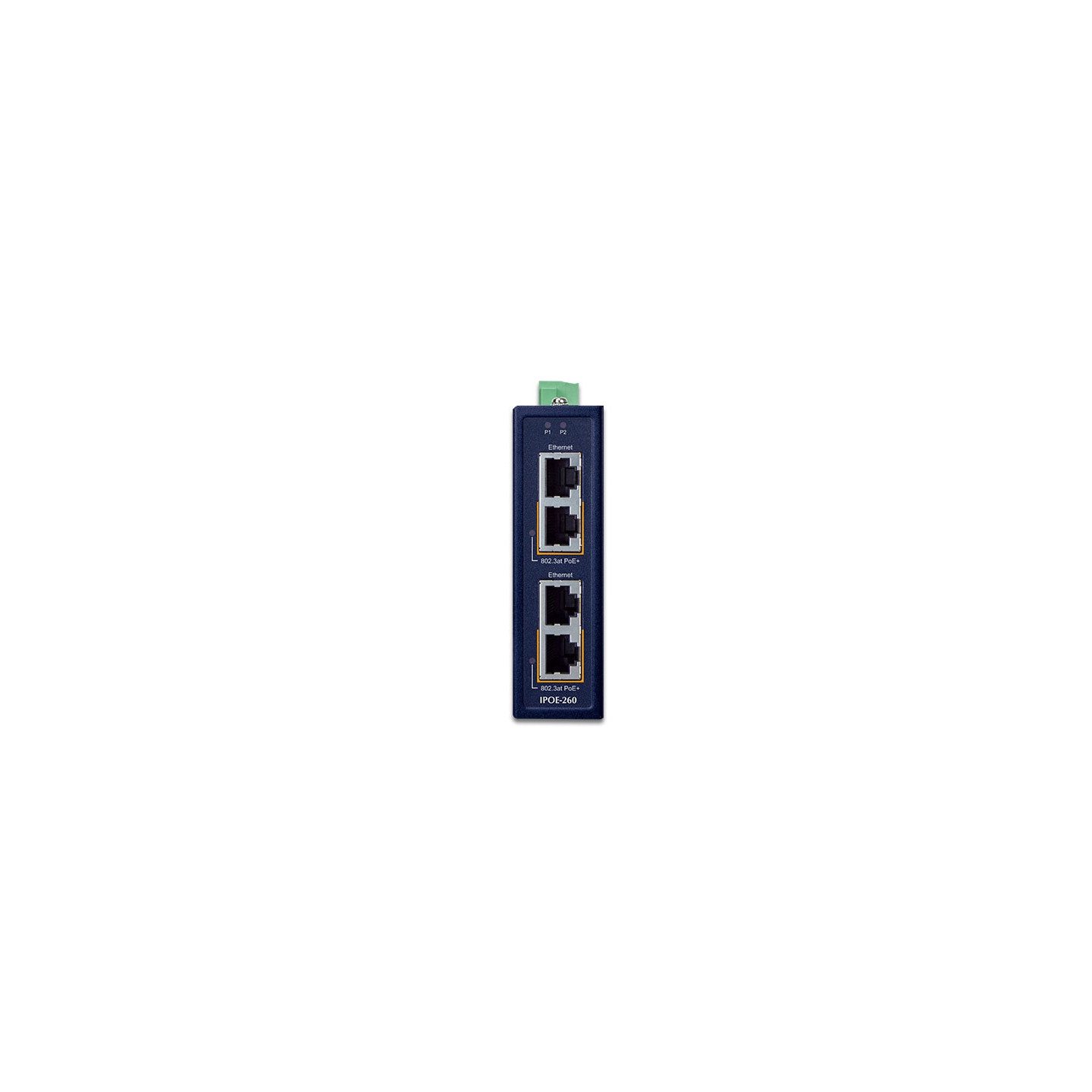

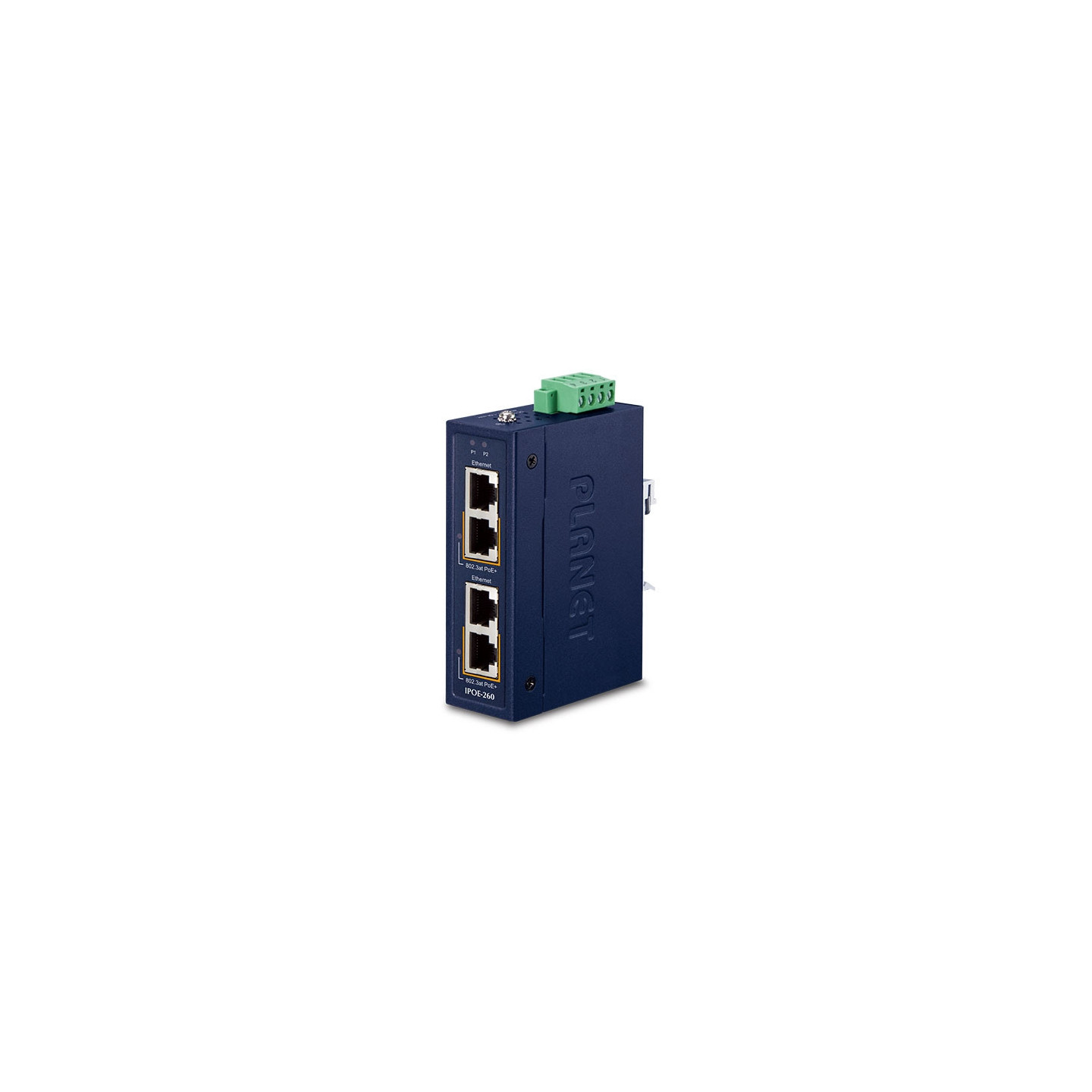

PLANET Serie IPOE-260

Serie IPOE-260

IPOE-260 IPOE-260-12V

Especificaciones de hardware

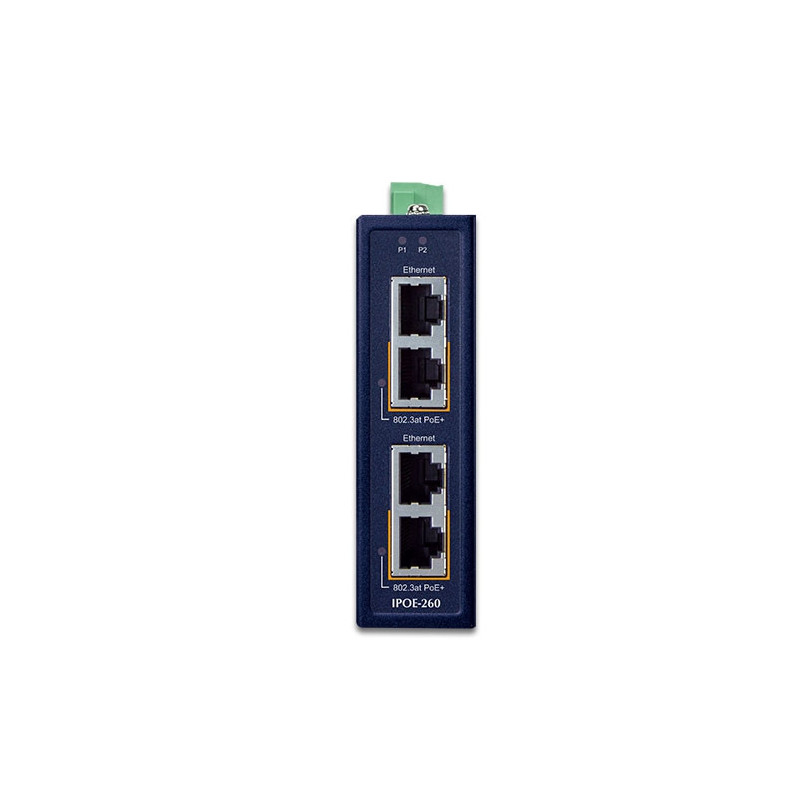

Puertos de cobre 2 pares de puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X:

Puerto de entrada de datos 1 y puerto de salida PoE 1

Puerto de entrada de datos 2 y puerto de salida PoE 2

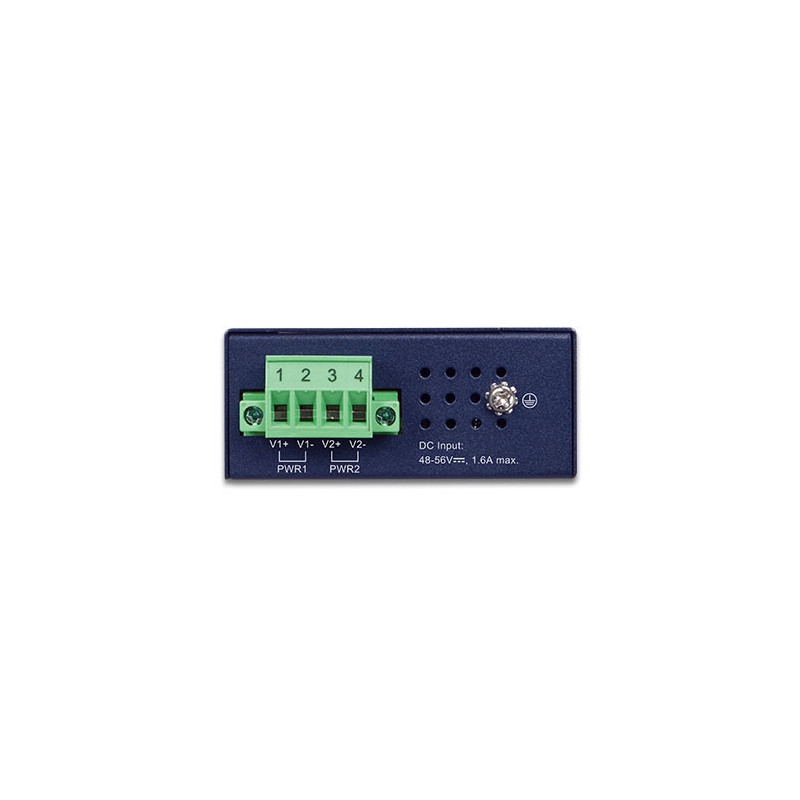

Conector Bloque

de terminales extraíble de 4 pines Pin 1/2 para Power 1; Pin 3/4 para Power 2

Indicador LED Sistema:

Alimentación 1 (verde),

alimentación 2 (verde),

puerto PoE:

802.3at PoE+ x 1 (verde + naranja)

Cable de red Cable de par trenzado de hasta 100 metros (328 pies)

10BASE-T: 4 pares UTP Cat. 3, 4, 5, 5e, 6

100BASE-TX: 4 pares UTP Cat. 5, 5e, 6

1000BASE-T: UTP de 4 pares Cat. 5e, 6

Velocidad de datos 10/100/1000Mbps

Requisitos de alimentación

IPOE-260

48 ~ 56 V CC, alimentación redundante con función de protección de polaridad inversa. 12 ~ 56 V CC,

IPOE-260-12V

alimentación redundante con función de protección de polaridad inversa.

Consumo de energía (Ethernet de carga completa)

IPOE-260 IPOE-260-12V

Máx. 2 vatios/6,8 BTU (Encendido sin conexión)

Máx. 80 vatios/272,9 BTU (Carga completa con función PoE) Máx. 4 vatios/13,6 BTU (Encendido sin conexión)

Máx. 80 vatios/272,9 BTU (Carga completa con función PoE)

Dimensiones (ancho x fondo x alto) 30 x 70 x 104 mm

Peso 280 g

Recinto Carcasa metálica IP30

Instalación Diseño de carril DIN, montaje en pared o montaje en pared lateral

Protección contra descargas electrostáticas 6KV

Protección EFT 6KV

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at Power over Ethernet Plus / PSE de tramo medio

Salida de alimentación PoE

IPOE-260 IPOE-260-12V

Entrada de 48 V CC: Por puerto PoE máx. 32 vatios Entrada de

56 V CC: Por puerto PoE máx. 36 vatios Por puerto 54 V CC, máx. 36 vatios

Tipo de fuente de alimentación PoE Tramo medio

Asignación de pines de alimentación 4/5 (+), 7/8 (-)

Presupuesto de energía PoE (máx.)

IPOE-260 IPOE-260-12V

Entrada de 72 watts@48~56 V CC Entrada de 60 W @ 12 ~ 23 V CC Entrada

de 72 W @ 24 ~ 56 V CC

Número de dispositivos que se pueden alimentar 2

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
