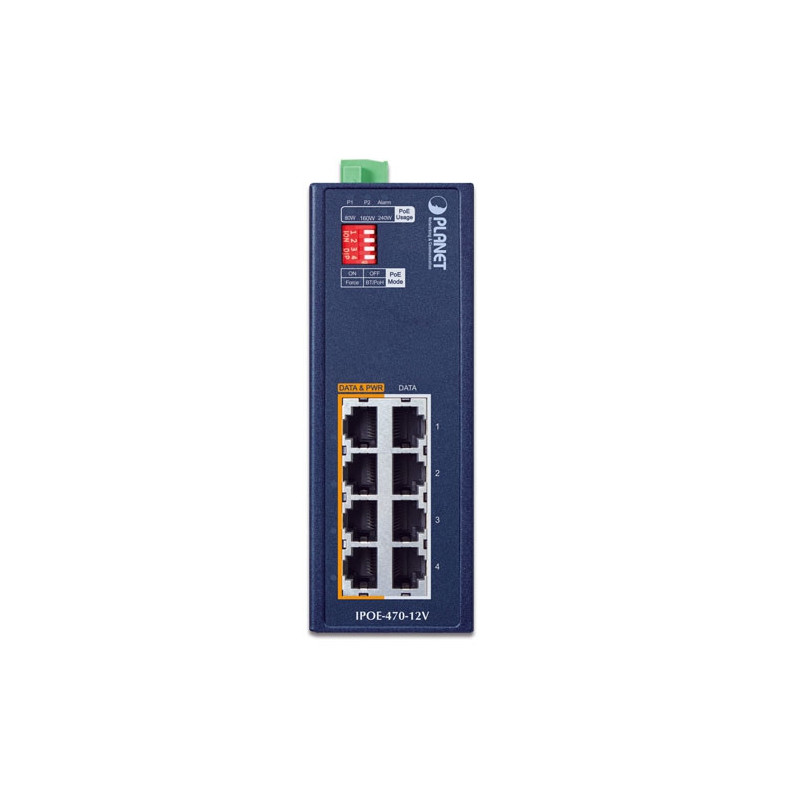

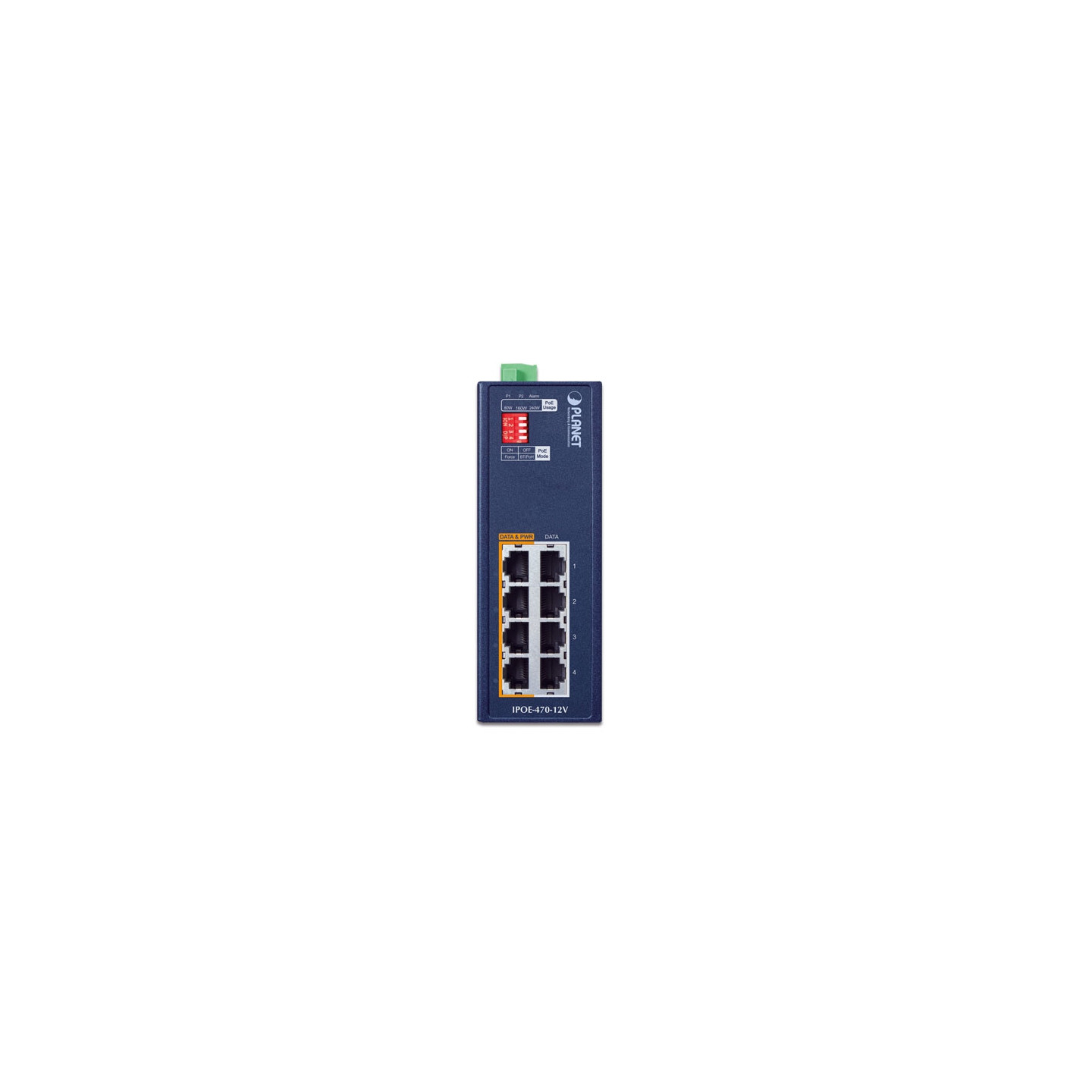

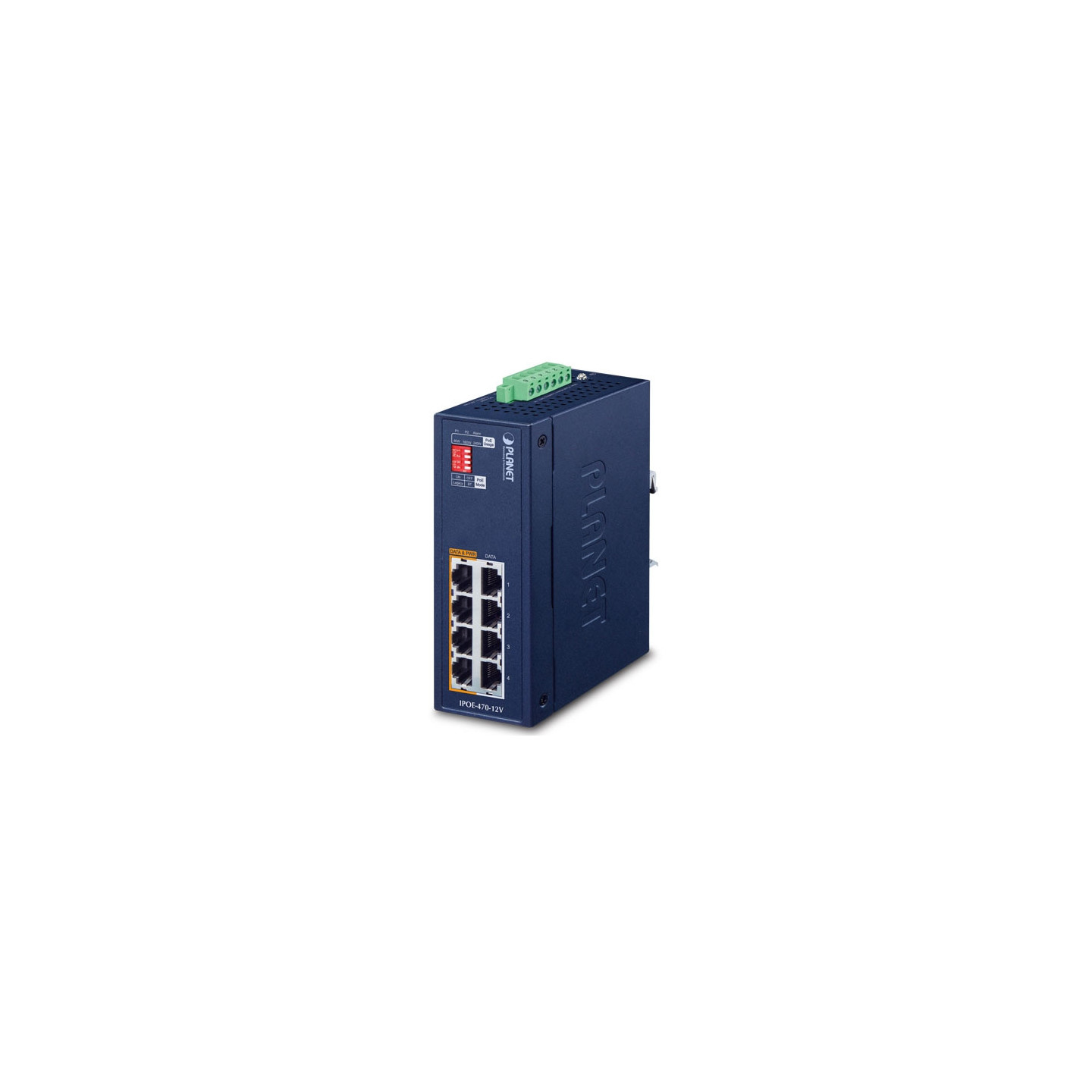

PLANET IPOE-470-12V

Especificaciones de hardware

Puertos de cobre 4 pares 10/100/1000/2500BASE-T RJ45 Entrada de

datos (puertos 1 a 4)

Salida de datos + PoE (puertos 1 a 4)

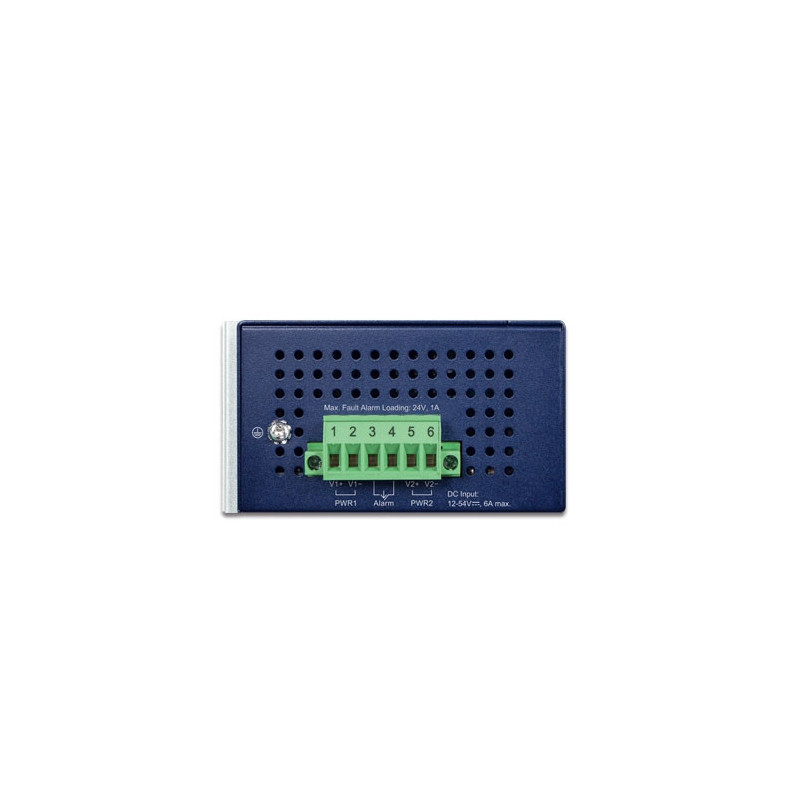

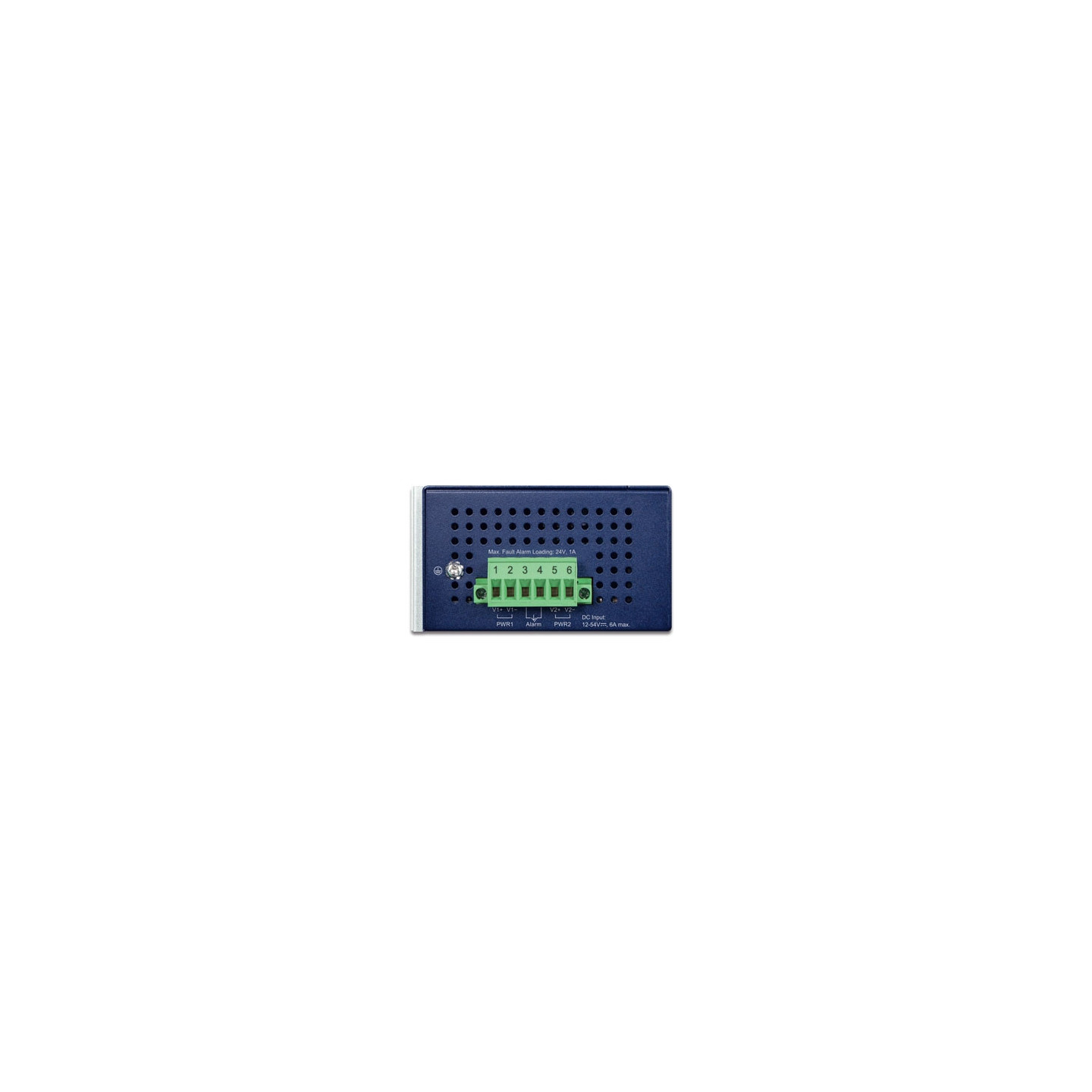

Conector Bloque

de terminales extraíble de 6 pines Pines 1 y 2 para alimentación 1

Pines 5 y 6 para alimentación 2

Pines 3 y 4 para alarma de avería

Velocidad de datos 10/100/1000/2500Mbps

Requisitos de alimentación 12 ~ 54 V CC, alimentación redundante con protección de polaridad inversa

Consumo de energía (Ethernet de carga completa) Sistema en

12 V CC: 3,21 vatios/10,9 BTU

54 V CC: 4,75 vatios/16,2 BTU

Carga

completa 12 V CC: 73 vatios/248,9 BTU

54 V CC: 260,3 vatios/887,6 BTU

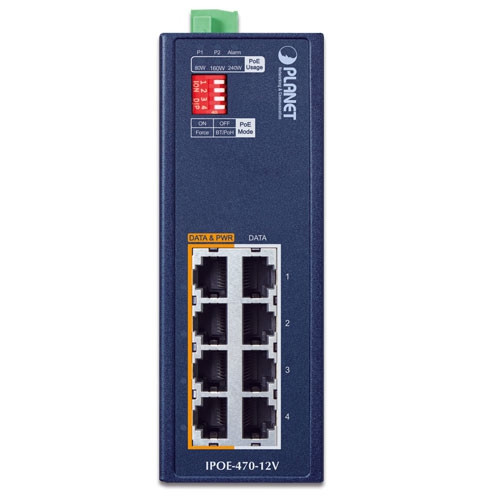

Interruptor DIP Por puerto

PoE APAGADO: BT – 802.3bt PoE++ Salida

PoE de 95 W ACTIVADO: Heredado - Salida Ultra PoE de 60 W

Dimensiones 50 x 87,8 x 135 mm (ancho x profundo x alto)

Peso 688 g

Recinto Carcasa metálica IP30

Instalación Kit de carril DIN y kit de montaje en pared

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma (rojo)

Uso de PoE:

80 W/160 W/240 W (ámbar)

802.3bt Puerto PoE++:

PoE en uso x 1 (ámbar)

Protección contra descargas electrostáticas 6KV

Protección contra sobretensiones 6KV

Cable de red Cable de par trenzado de hasta 100 metros (328 pies)

10BASE-T: 4 pares UTP Cat. 3, 4, 5, 5e, 6

100BASE-TX: 4 pares UTP Cat. 5, 5e, 6

1000BASE-T: UTP de 4 pares Cat. 5e, 6

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++, 4 pares tipo 4 PSE

Compatible con versiones anteriores de IEEE 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt PoE++/Legacy End-span + Mid-span

802.3at PoE+ End-span/Mid-span

Asignación de pines de alimentación Par 1 Tramo final: 1/2(-), 3/6(+)

Par 2 Tramo medio: 4/5(+), 7/8(-)

802.3bt/Legado: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Salida de alimentación PoE Máx. 95 vatios a 802.3bt PoE++ PD

Máx. 60 vatios a Legacy PD

Máx. 36 vatios a 802.3at PoE+ PD

Presupuesto de energía PoE (máx.) Entrada

de 60W@12V-23 V CC 120W@24V-47 V CC

240W@48-54 V CC

Número de dispositivos que se pueden alimentar 4

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
