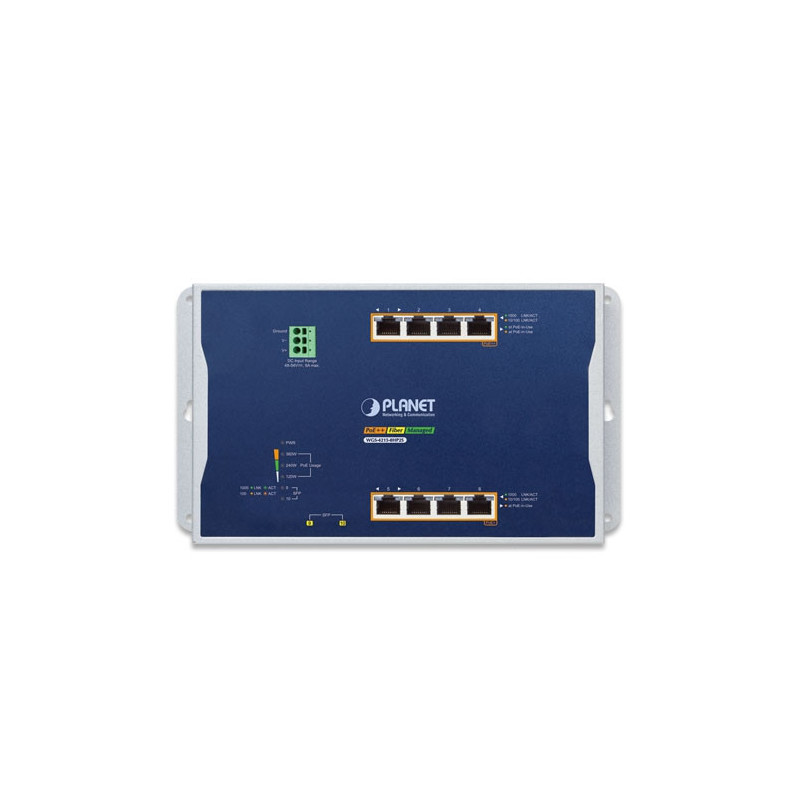

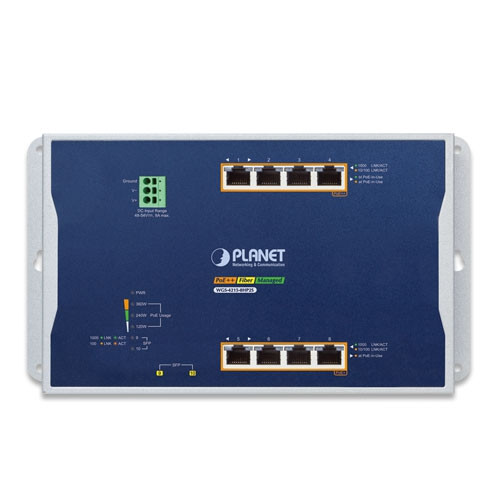

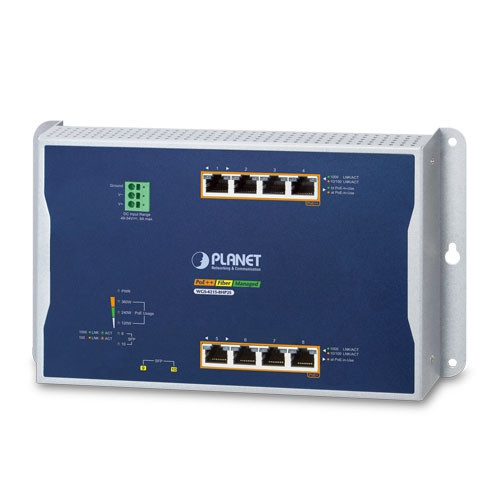

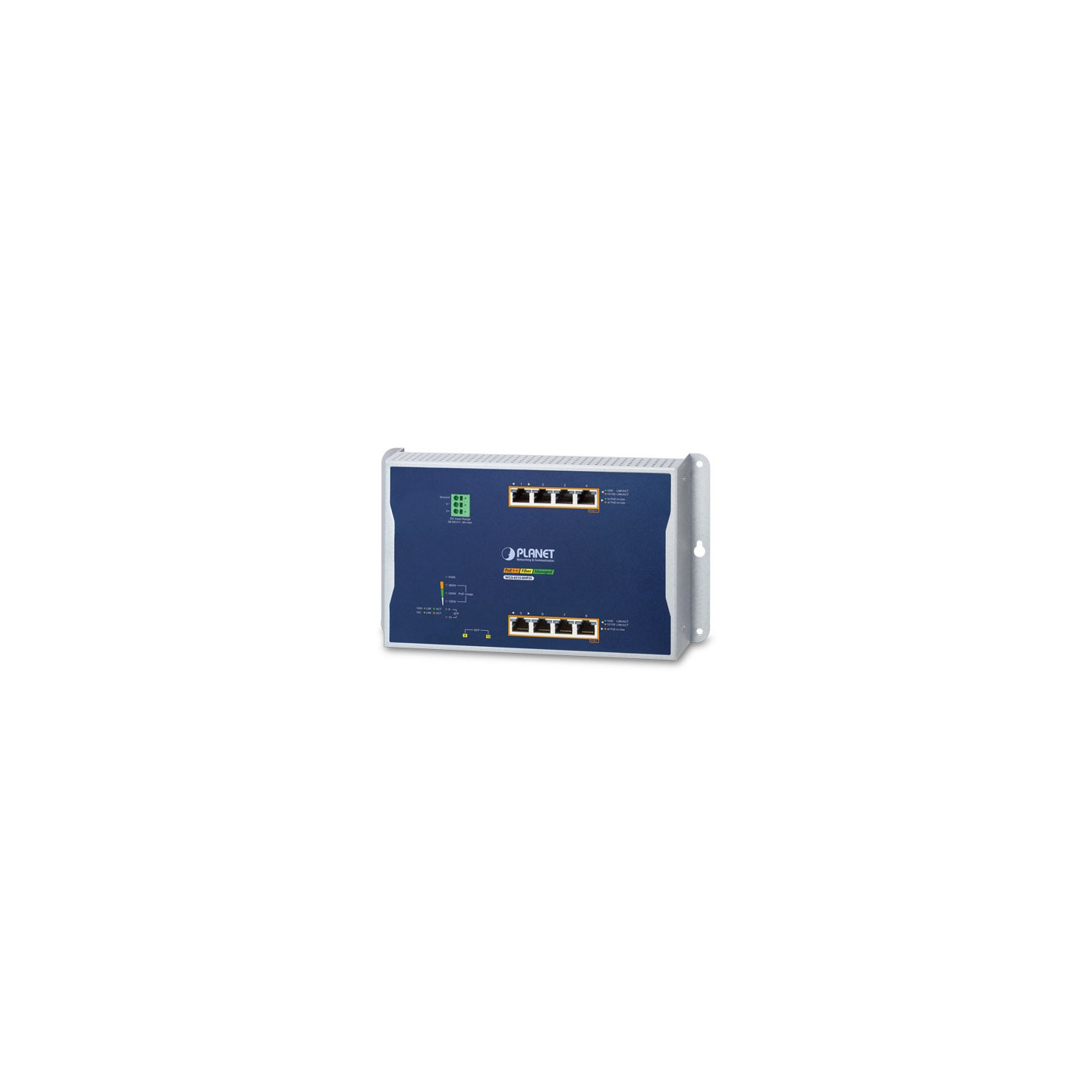

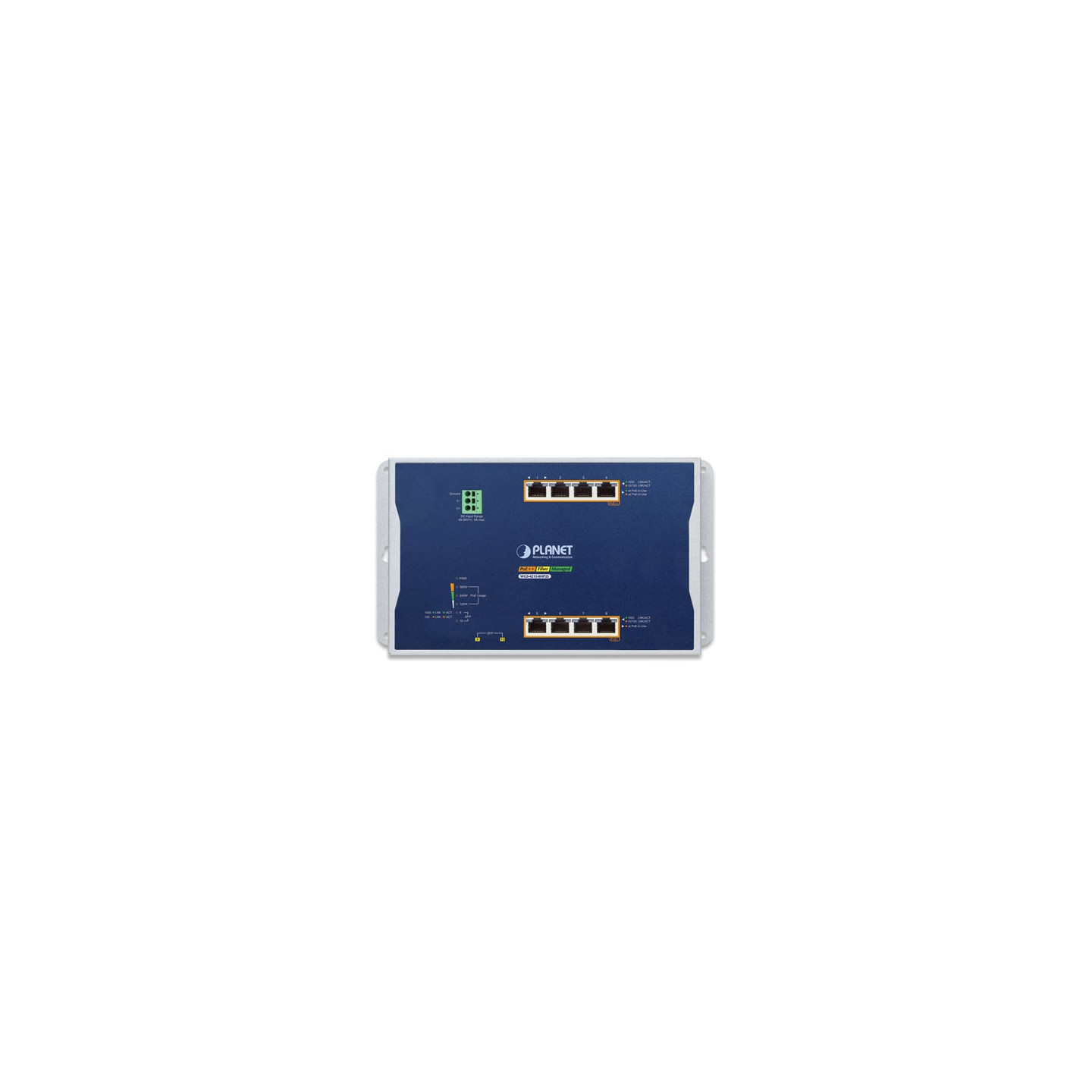

PLANET WGS-4215-8HP2S

Especificaciones de hardware

Puertos de cobre 8 puertos RJ45 10/100/1000BASE-T Auto-MDI/MDI-X

Puertos SFP 2 interfaces

SFP 100/1000BASE-X Soporta modo dual de 100/1000Mbps y DDM

Puerto de inyector PoE 4 puertos con función de inyector PoE++ 802.3b con Port-1 a Port-4

4 puertos con función de inyector PoE+ 802.3at/af con Port-5 a Port-8

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Dimensiones (ancho x fondo x alto) 245 x 140 x 36 mm

Peso 853 g

Recinto Metal

Requisitos de alimentación 48~56 V CC, 8 A (máx.)

Consumo de energía / Disipación Sistema encendido: Máx. 4 vatios/ 13,6 BTU

Carga completa con función PoE: Máx. 382 vatios/ 1303,4 BTU

Protección contra descargas electrostáticas Descarga de contacto 6KV DC

Descarga de aire 8KV DC

LED Sistema:

PWR x1 (verde)

Interfaces de cobre (puerto 1 a puerto 8):

1000 LNK/ACT (verde)

10/100 LNK/ACT (naranja)

Interfaces PoE (puerto 1 a puerto 8):

bt PoE (verde)

af/at PoE (naranja)

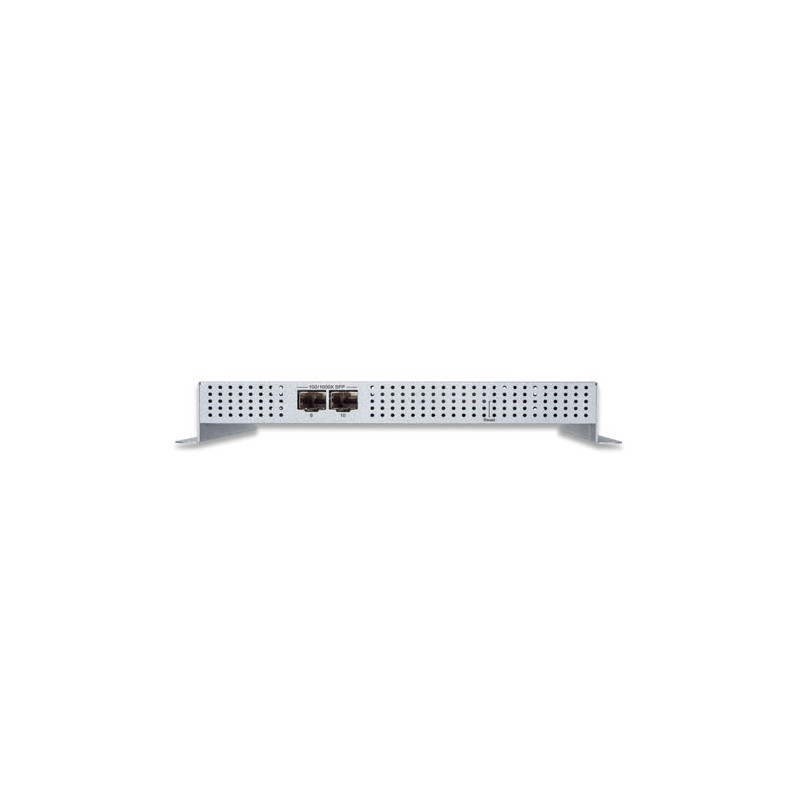

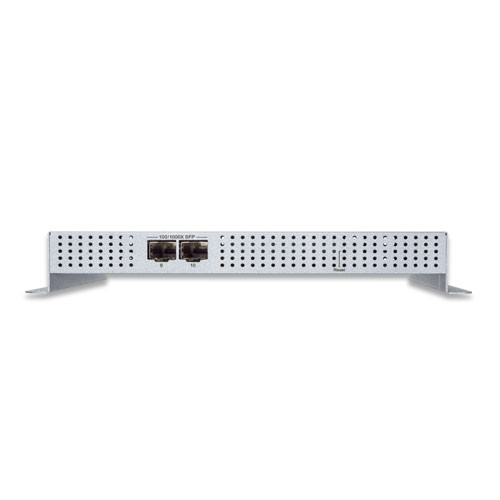

Interfaz SFP (puerto 9 a puerto 10):

1000 LNK/ ACT (Verde)

100 LNK/ACT (Naranja)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 20 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 14.88Mpps

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ estándar tipo 4 PSE

IEEE 802.3af PoE+ PSE

Retrocompatible con IEEE 802.3afPoE PSE

Tipo de fuente de alimentación PoE 802.3bt / UPoE / Tramo final / Tramo medio / Fuerza

Salida de alimentación PoE Por puerto 54 V CC

802.3bt Modo tipo 4, del puerto 1 al puerto 4: modo UPoE máximo de

90 vatios, del puerto 1 al puerto 4: máximo 95 vatios

Modo de fin de tramo: máximo 36 vatios Modo

de intervalo medio: máximo 36 vatios Modo

de fuerza: máximo 60 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE hasta 360 vatios

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada IEEE 802.1Q Tunelización

IEEE 802.1ad Q-in-Q Protocolo de VLAN

VLAN VLAN

privada (puerto protegido)

GVRP

Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/Static Trunk

Supports1 grupo de troncales con 2 puertos por troncal

Protocolo de árbol de expansión IEEE 802.1D Protocolo de árbol de expansión (STP)

Protocolo de árbol de expansión rápida (RSTP) IEEE 802.1w Protocolo de árbol de expansión múltiple (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BPDU Guard, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP (v2/v3) Indagación

IPv4 IGMP Querier

Hasta 256 grupos de multidifusión

Espionaje MLD IPv6 MLD (v1/v2) Indagación

Hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de

puerto Prioridad

802.1p Etiqueta

VLAN 802.1Q Campo DSCP en paquete

IP Basado en clasificación de tráfico, prioridad estricta y WRR

Anillo Soporta ERPS (Ethernet Ring Protection Switching)

Funciones de seguridad

Lista de control de acceso ACL basada en IP IPv4/IPv6 ACL

basada en MAC

Seguridad Enlace

de puerto IP-MAC Filtro

MAC Dirección

MAC estática Indagación DHCP y opción DHCP82

Prevención

de ataques DoS Inspección

ARP Protección de origen IP

AAA Cliente RADIUS incorporado para cooperar con el servidor RADIUS

Control de acceso a la red IEEE 802.1X: autenticación

basada en puertos, autenticación de acceso de usuario RADIUS/TACACS+

Funciones de gestión

Interfaces de administración básicas Navegador

web Telnet

SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP

SNTP,

PLANET Utilidad de descubrimiento inteligente Sistema

PLANET NMS

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de

puente RFC 2737 MIB de entidad (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaz RFC 3635 MIB similar a Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puertos IEEE 802.1x Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus IEEE

802.3b Alimentación a través de Ethernet Plus Plus RFC

768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
