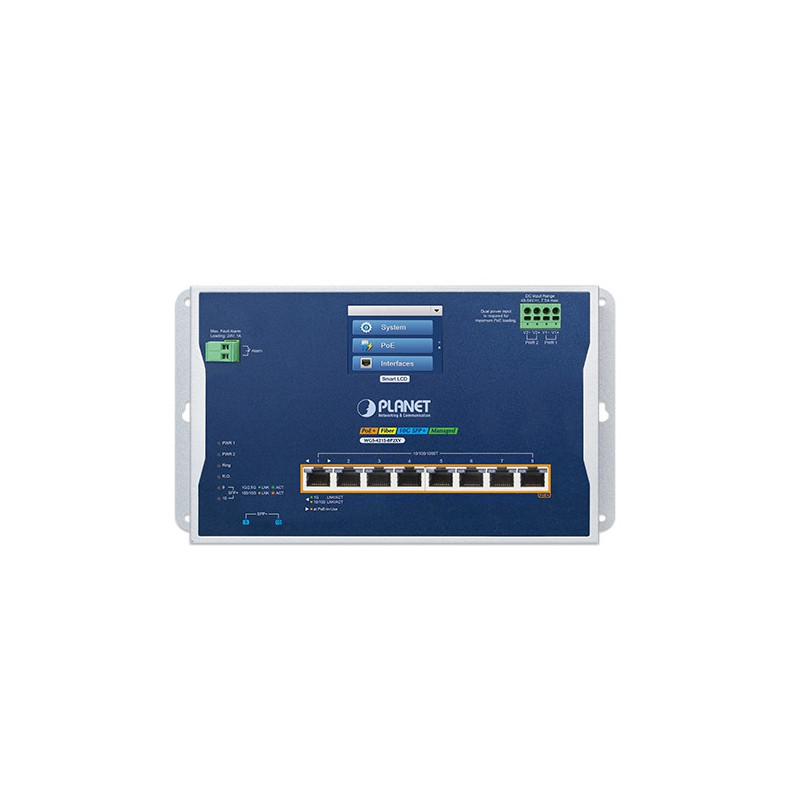

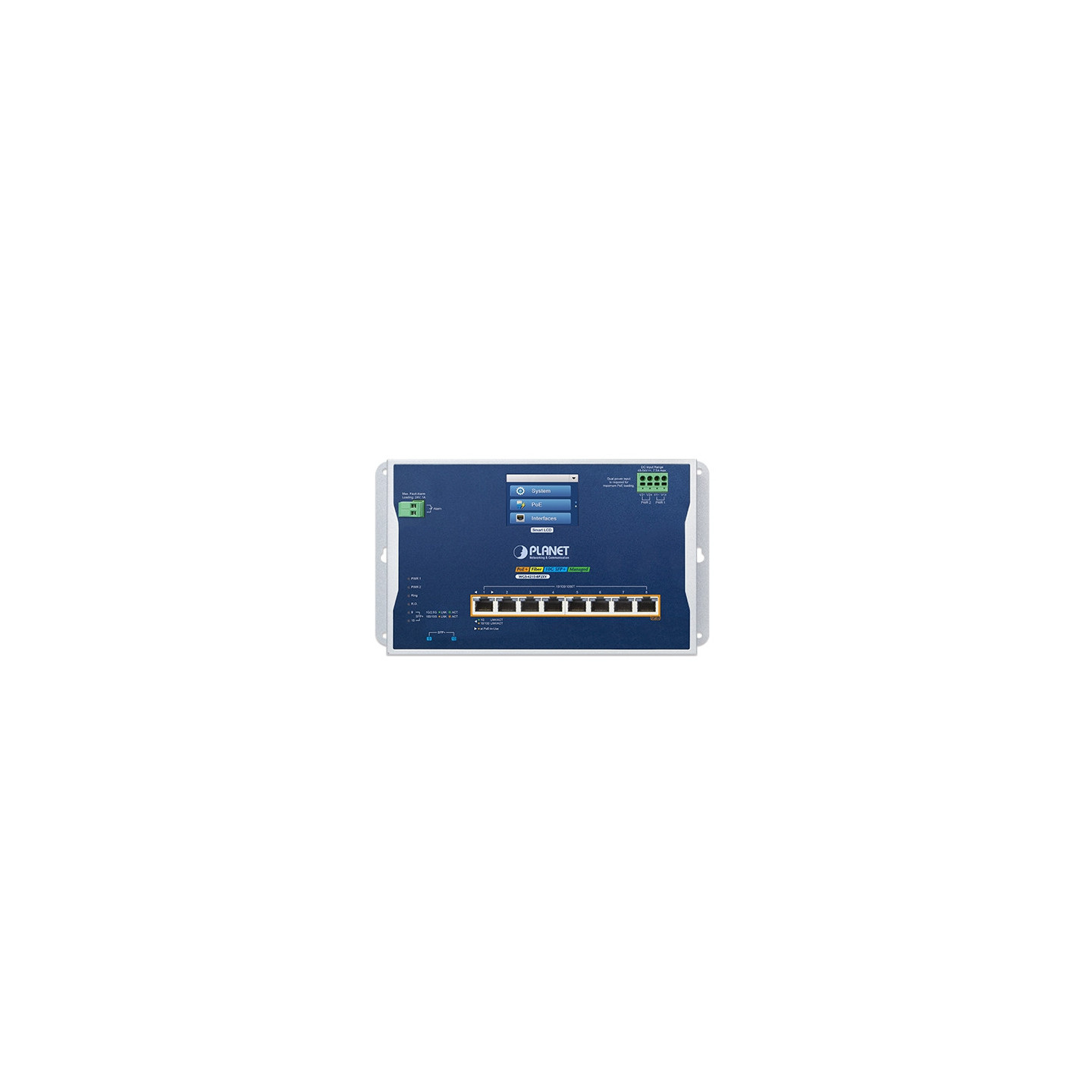

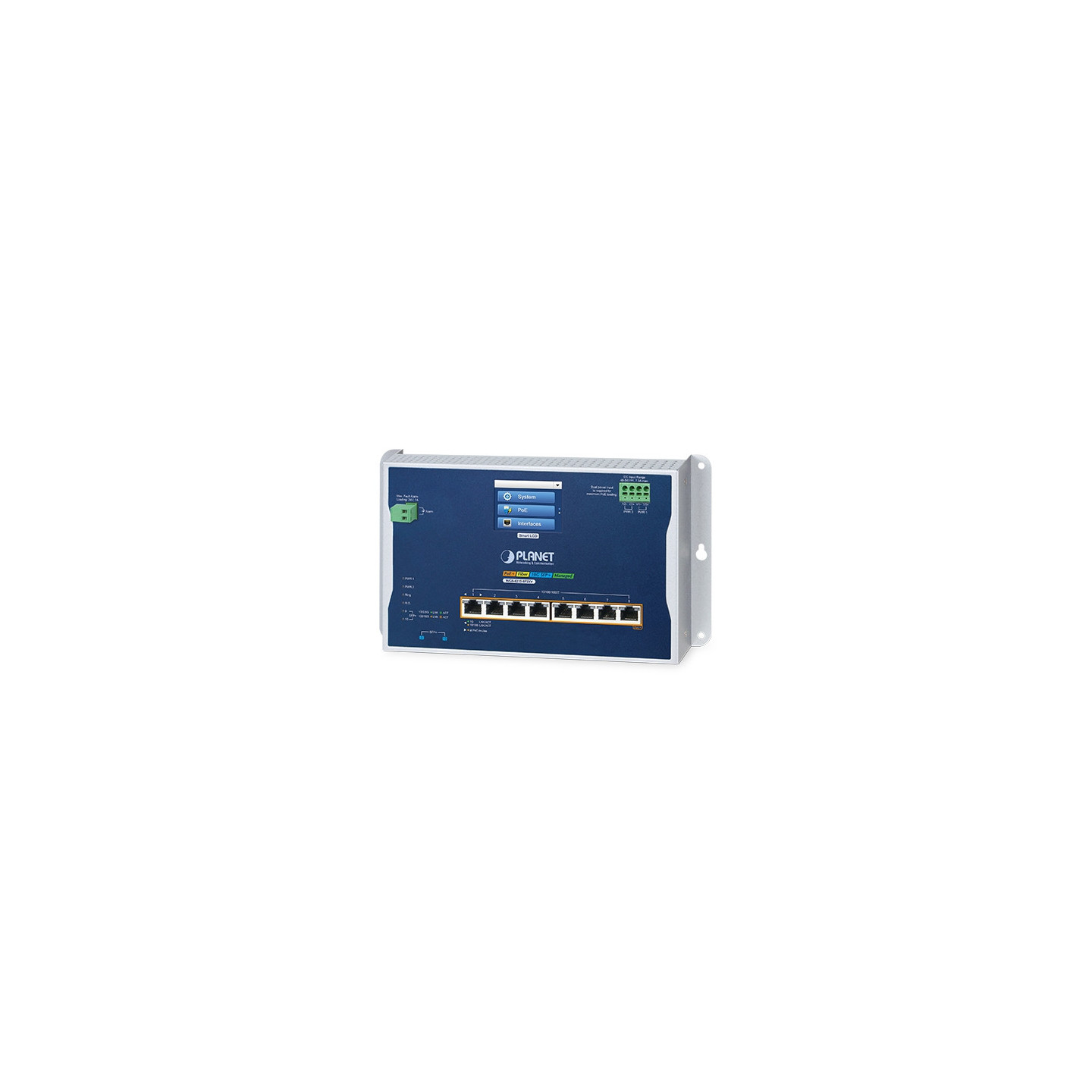

PLANET WGS-4215-8P2XV

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

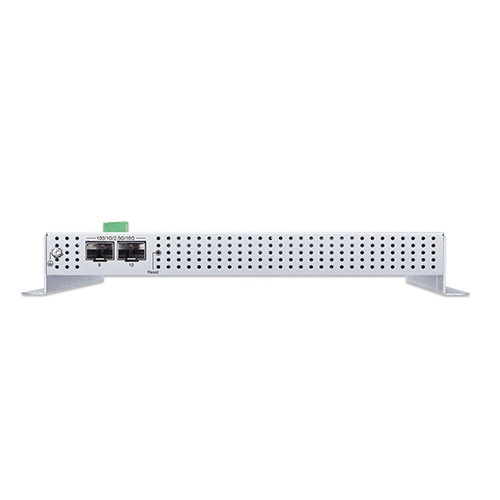

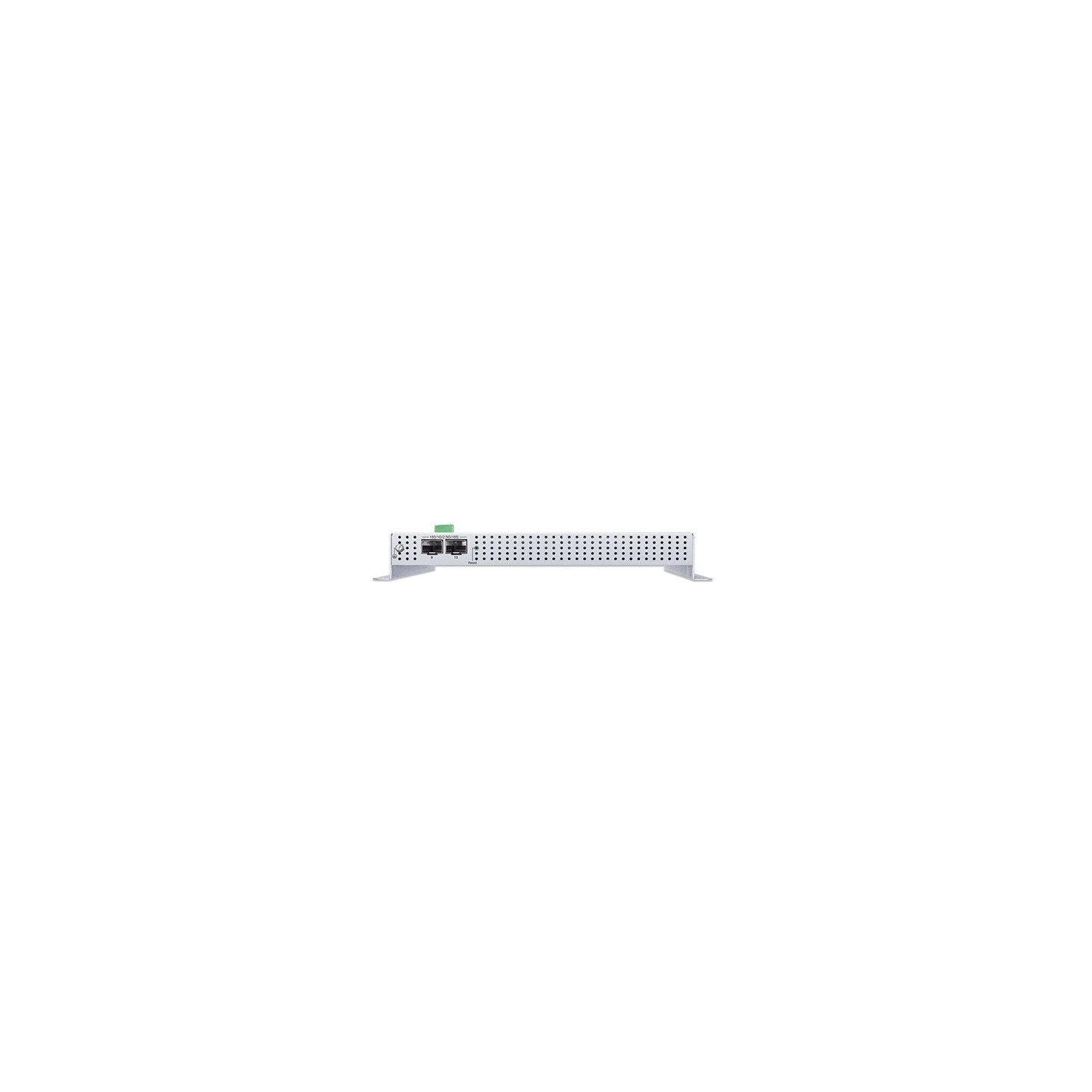

Tragamonedas SFP+ 2 interfaces SFP+ 100/1G/2.5G/10GBASE-X

Puerto de inyector PoE 8 puertos con función de inyector PoE+ 802.3at (puertos 1 a 8)

LCD Monitor Pantalla táctil TFT a color de 2,4 pulgadas

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Conector Bloque de terminales de 4 pines para entrada

de alimentación Pin 1/2 para alimentación 1 (Pin 1: V+ / Pin 2: V-)

Pin 3/4 para alimentación 2 (Pin 3: V+ / Pin 4: V-)

Bloque de terminales de 2 pines para alarma de evento

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

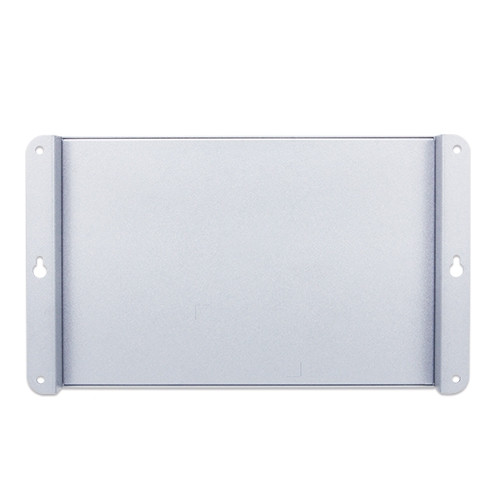

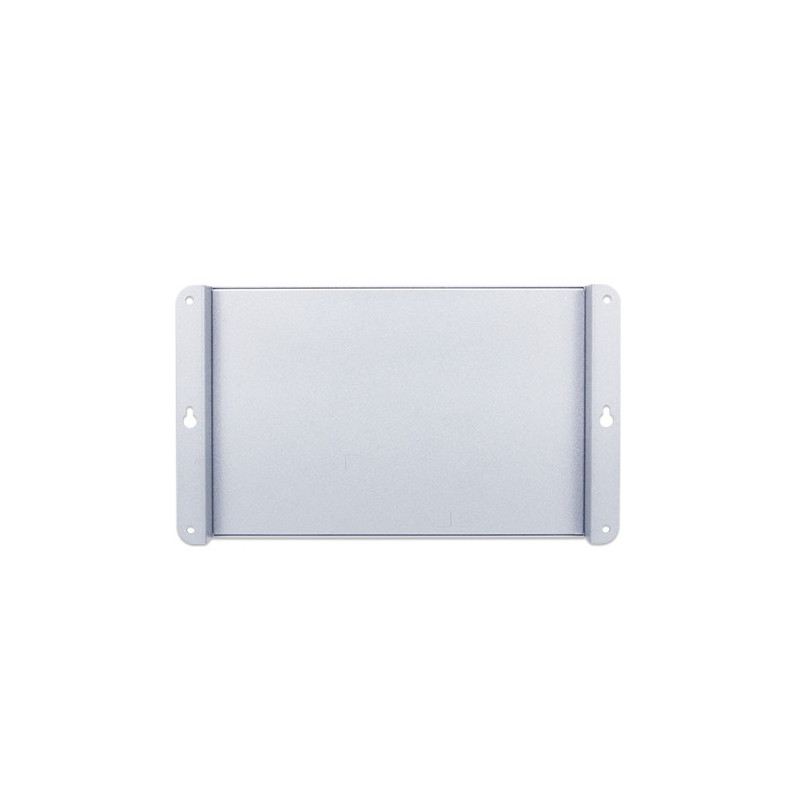

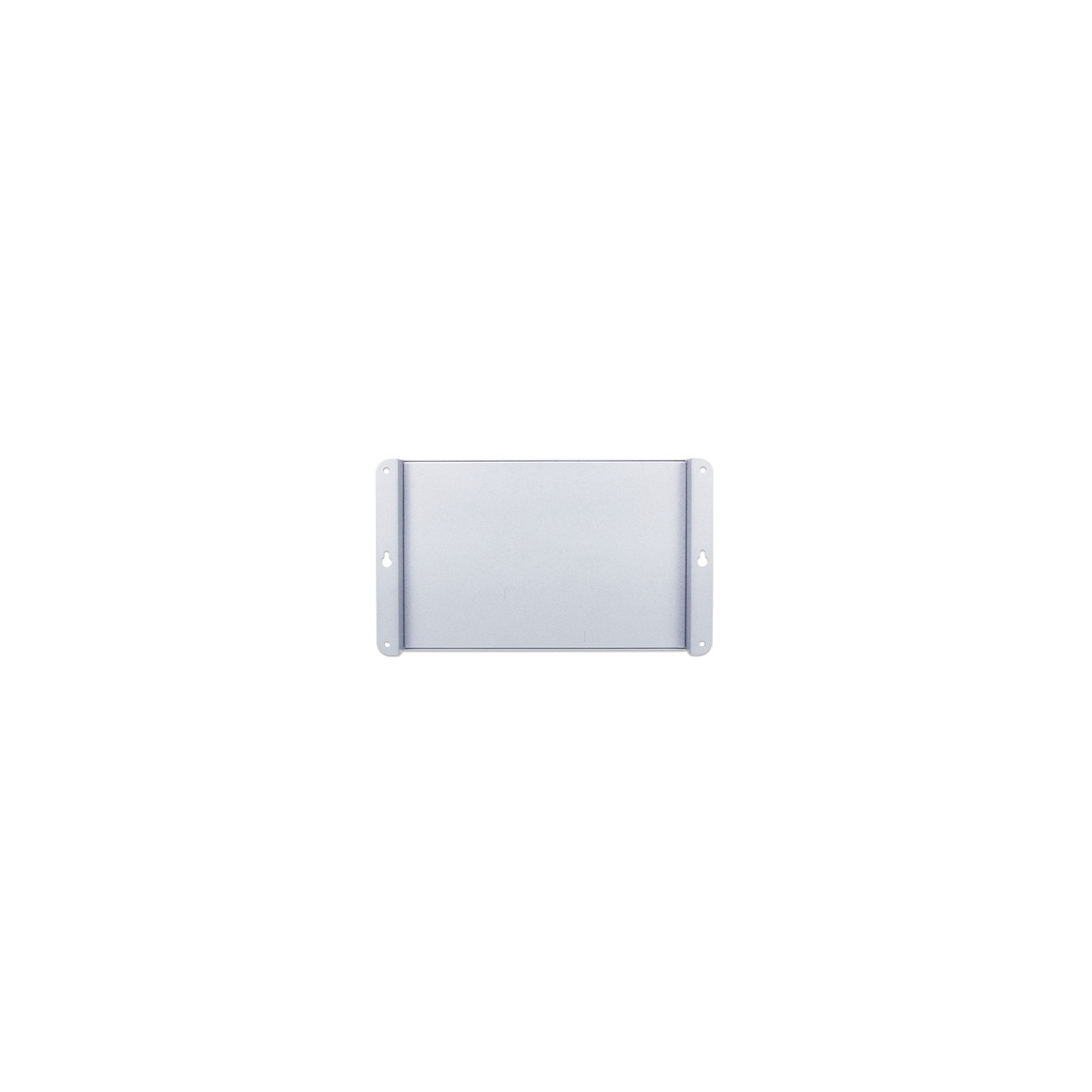

Recinto Carcasa metálica IP30

Instalación Montaje en pared

Dimensiones (ancho x fondo x alto) 245 x 36 x 140 mm

Peso 930 g

Requisitos de alimentación 48 ~ 54 V CC

(se recomiendan >52 V CC para salida PoE y PoE+)

Se requiere una entrada de alimentación doble para una carga

de energía máxima Corriente máxima: 7,5 A

Consumo de energía Sistema encendido:

Máx. 15,8 vatios/53,91 BTU @54V entrada de CC (presupuesto PoE de 288 vatios)

Carga completa con función PoE:

máx. 337,3 vatios/1150,92 BTU @Dual entrada de 54 V CC (presupuesto PoE de 288 vatios)

Protección contra descargas electrostáticas 6KV CC

Indicador LED Sistema:

PWR 1 (verde)

PWR 2 (verde)

anillo (verde)

propietario del anillo (verde)

por 10/100/1000T RJ45 PoE Puertos:

100/1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

802.3af/at PoE en uso (ámbar)

Por interfaz SFP+:

1G/2.5G LNK/ACT (verde)

10G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 56 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 41.67Mbps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 12 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex completo

Bastidor Jumbo 12Kbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3at

Salida de alimentación PoE Por puerto 54 V CC

Modo de tramo final: máximo 36 vatios Modo de

fuerza: máximo 36 vatios Modo

heredado: máximo 36 vatios

Asignación de pines de alimentación 802.3at PoE: Tramo final: 1/2(+), 3/6(-)

Presupuesto de energía PoE Entrada de alimentación única: 180 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 288 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V duales

Número de PD 802.3at 8

Funciones de gestión de PoE

Modo PoE mejorado Sistema PoE Modo de administración Modo

de consumo/modo de asignación Umbral

de temperatura

Modo PoE mejorado Estándar/Heredado/Fuerza

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo extendido PoE Sí, máx. hasta 250 metros

Función de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada 802.1Q 802.1ad Tunelización Q-in-Q (apilamiento de VLAN)

VLAN de protocolo VLAN

privada (puerto protegido)

VLAN

de administración de GVRP

Hasta 256 grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad, LACP y troncal

estática Admite 8 grupos con 8 puertos por troncal

Protocolo de árbol de expansión IEEE 802.1D Protocolo de árbol de expansión (STP)

Protocolo de árbol de expansión rápida (RSTP) IEEE 802.1w Protocolo de árbol de expansión múltiple (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BPDU Guard, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP snooping v2, v3

IGMP querier

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD v1, v2, hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de capa 3

IP Interfaces Máx. 64 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Carga/descarga de configuración a través de HTTP/TFTP

LLDP protocolo

SNTP

PLANET Smart Discovery Utility

PLANET NMS, NMSViewerPro y CloudViewerPro

Gestión de eventos Registro del sistema Syslog

remoto/local

Gestión de LCD Dirección IP, configuración

de VLAN y QoS Gestión y estado de PoE Gestión y estado

de puertos e información

de SFP Solución de problemas: diagnóstico de cables y ping

de IP remoto Mantenimiento: reinicio, configuración predeterminada de fábrica y guardado

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB RFC

2737 Entidad MIB (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB de grupo de interfaz RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Power Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE802.3ae 10Gb/s Ethernet

IEEE 802.3x Control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

más

IEEE 802.3az para Ethernet

de eficiencia energética RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2 RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

Anillo UIT-T G.8032 ERPS

Medio ambiente

Operativo Temperatura: -20 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -20 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
