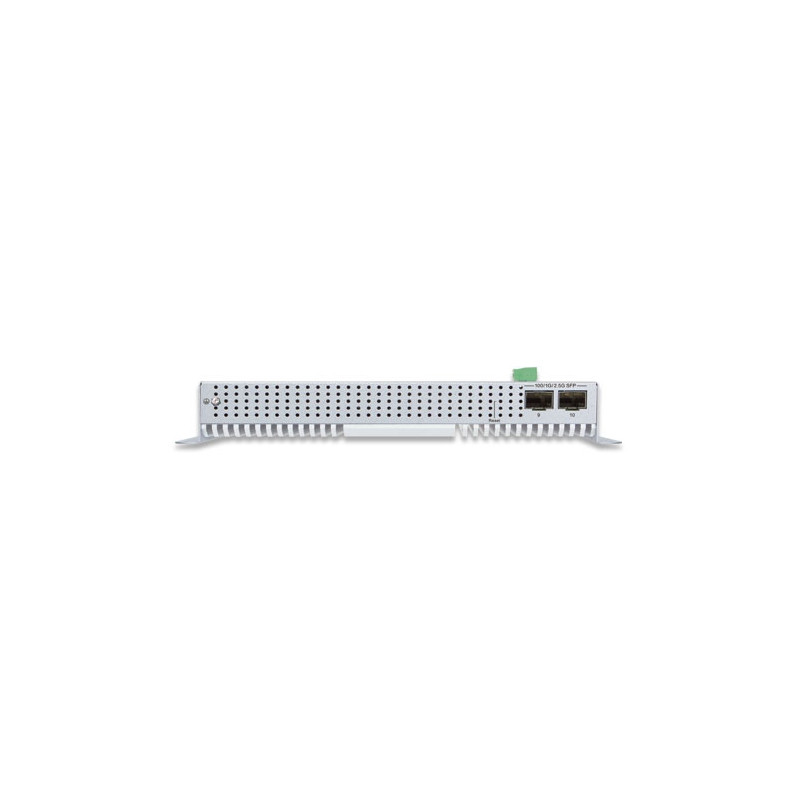

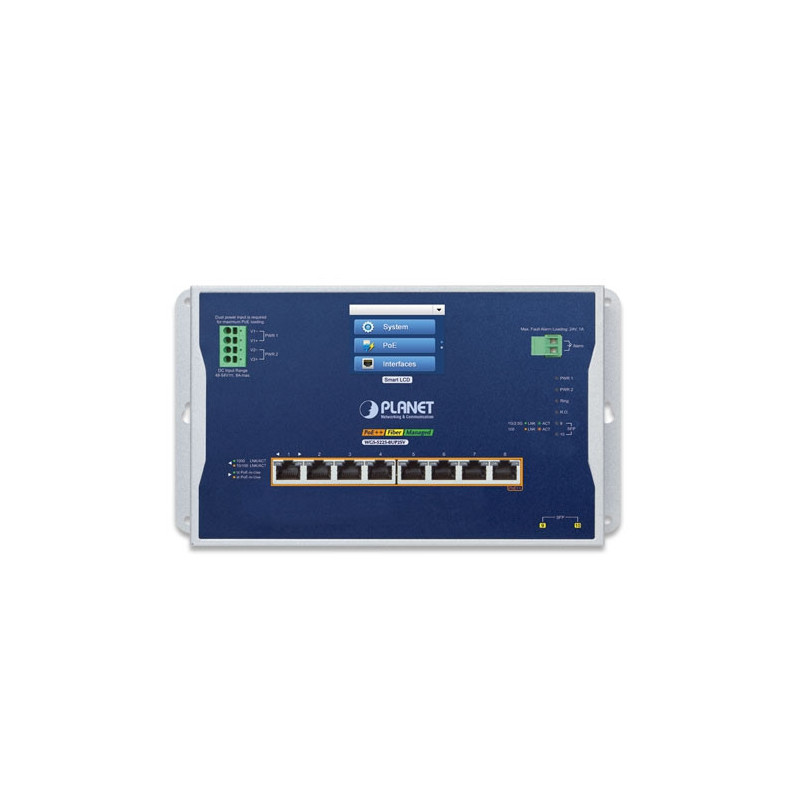

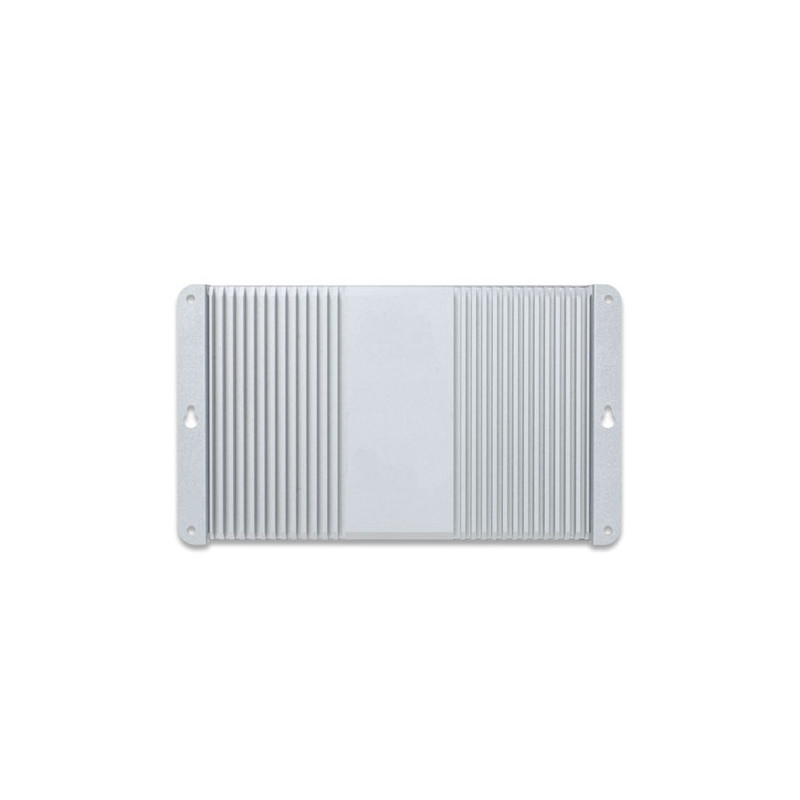

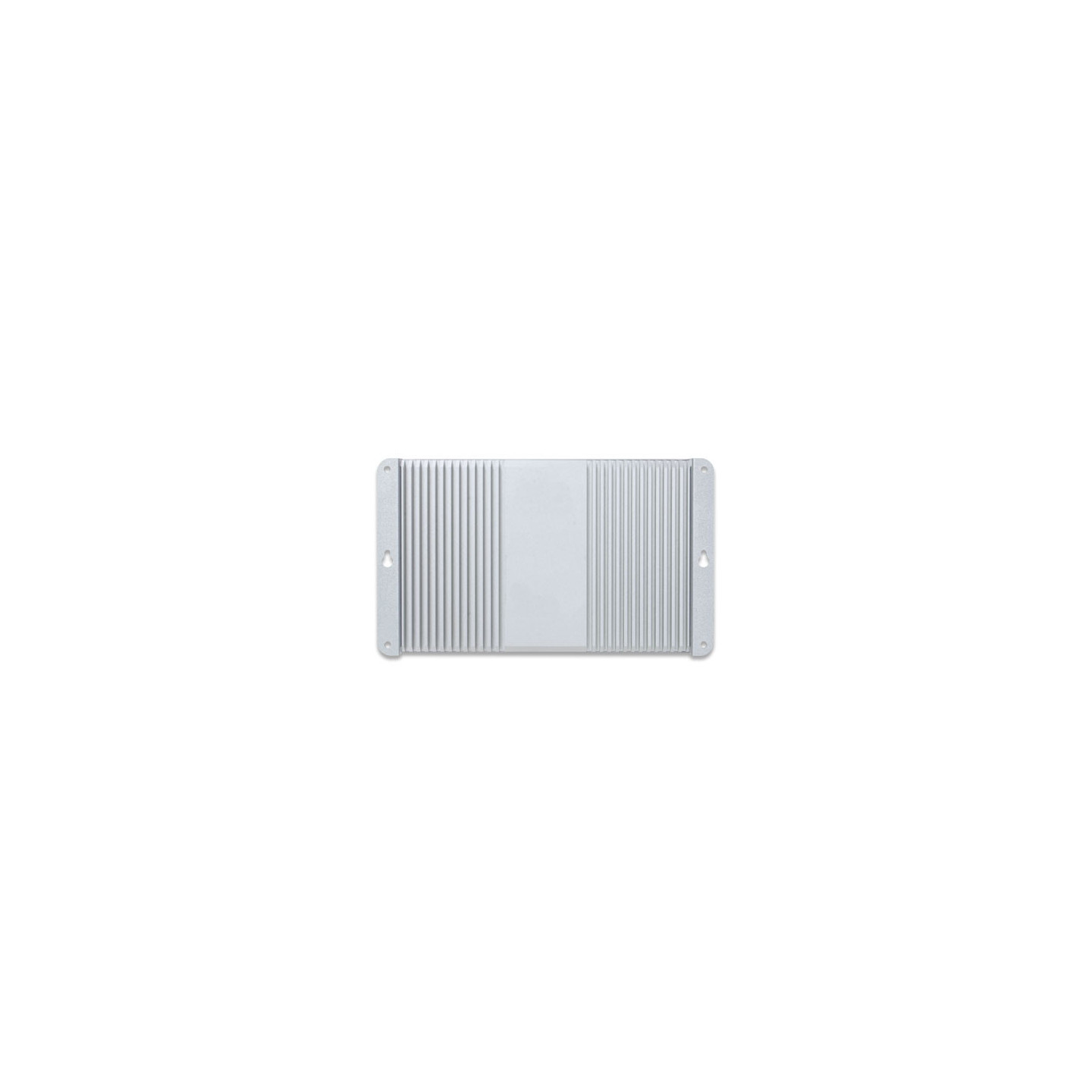

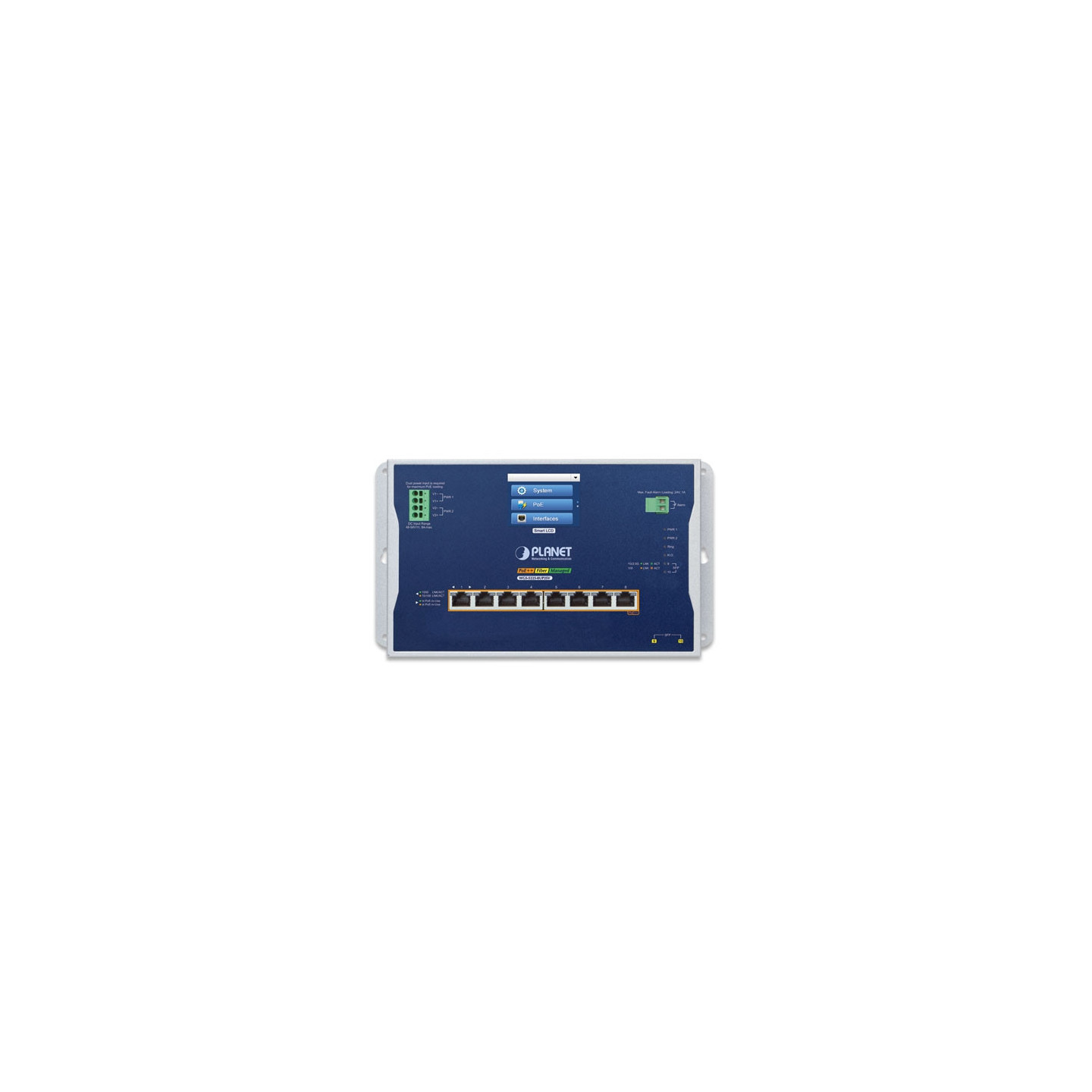

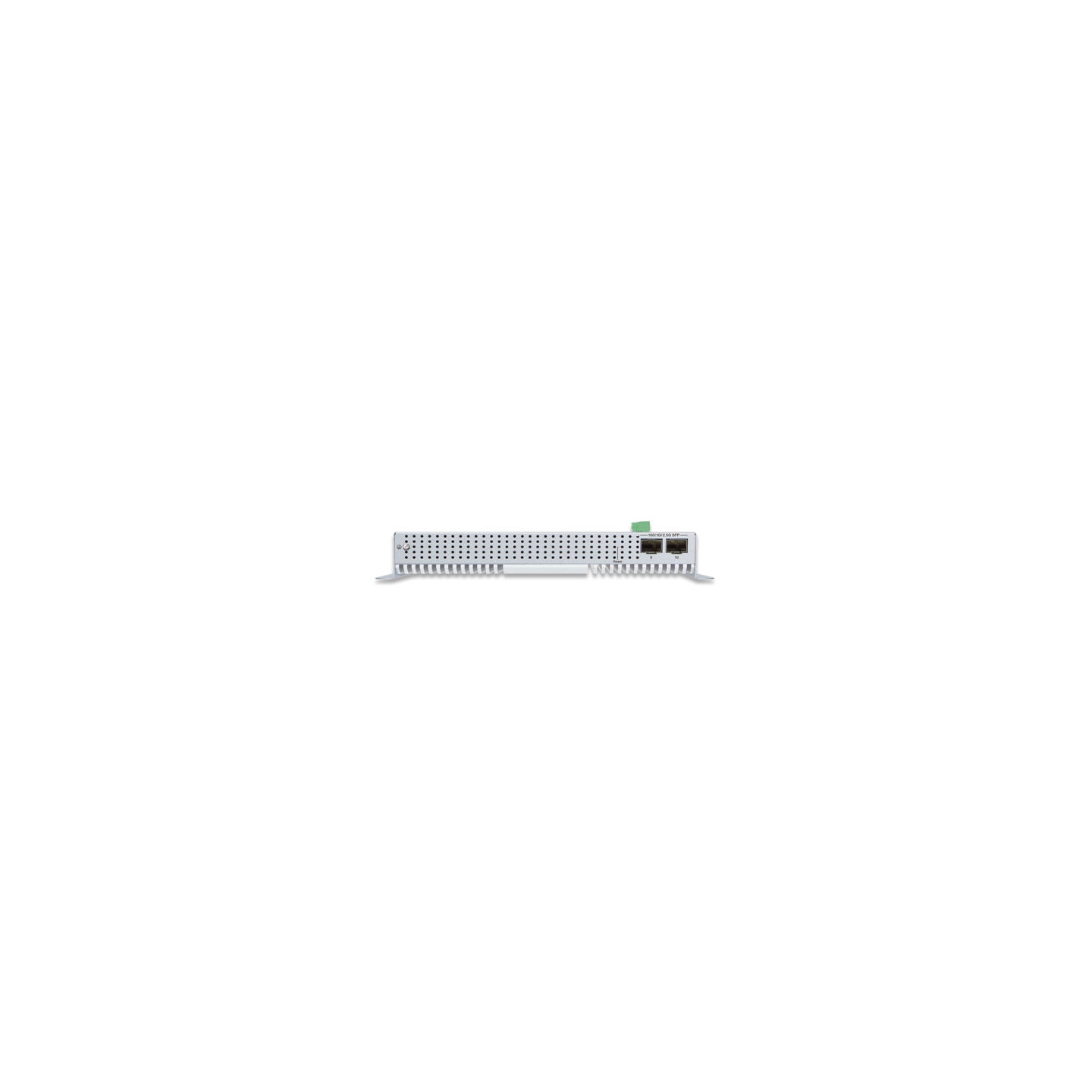

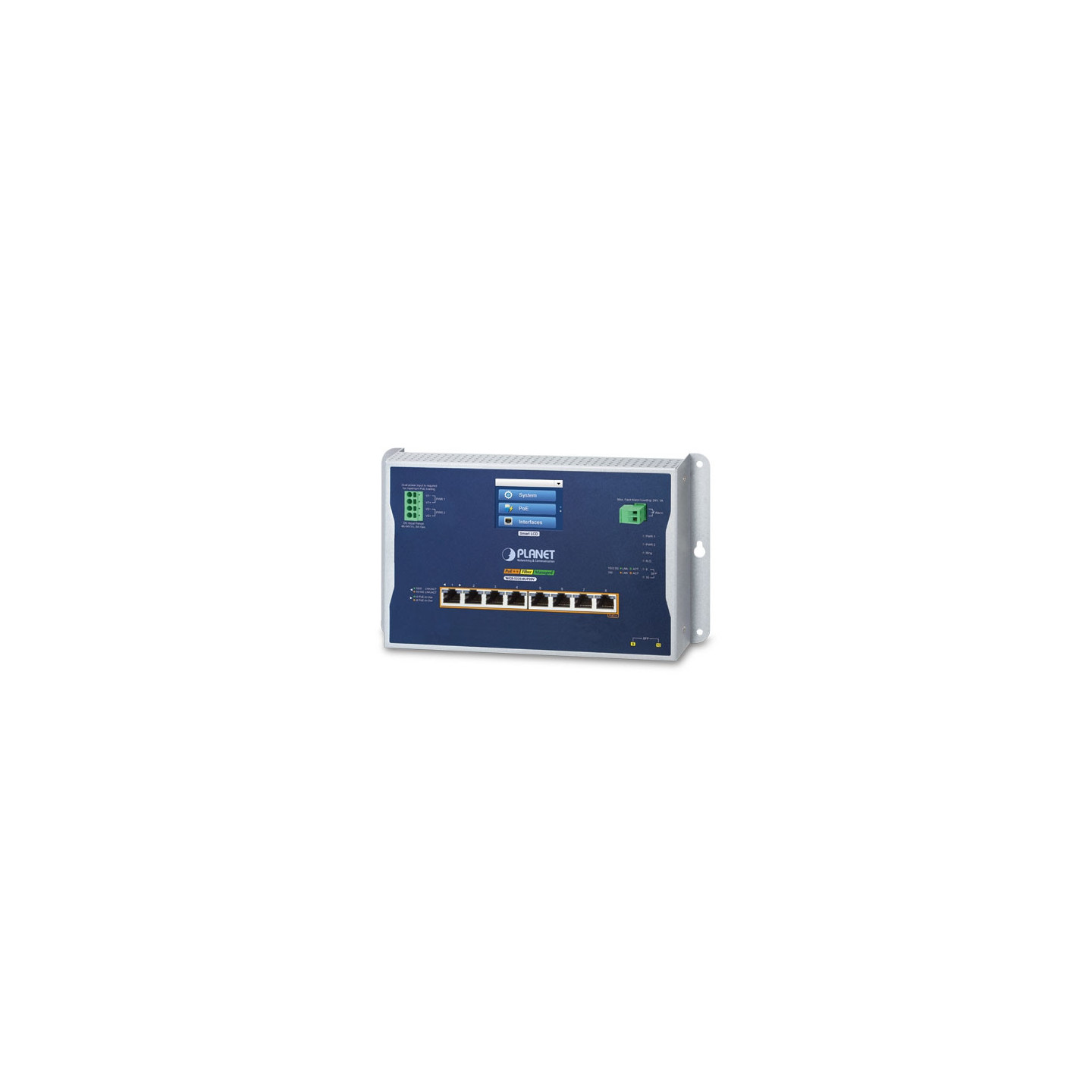

PLANET WGS-5225-8UP2SV

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP 2 interfaces

SFP 100/1000/2500BASE-X Compatible con transceptores SFP 100BASE-FX, 1000BASE-SX/LX/BX y 2500BASE-X

Puerto de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt con Port-1 a Port-8

CARNERO 128MBytes

Memoria flash 64MBytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Conector Bloque de terminales de 4 pines para entrada

de alimentación - Pin 1/2 para alimentación 1 (Pin 1: V+ / Pin 2: V-)

- Pin 3/4 para alimentación 2 (Pin 3: V+ / Pin 4: V-)

Bloque de terminales de 2 pines para alarma de evento

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

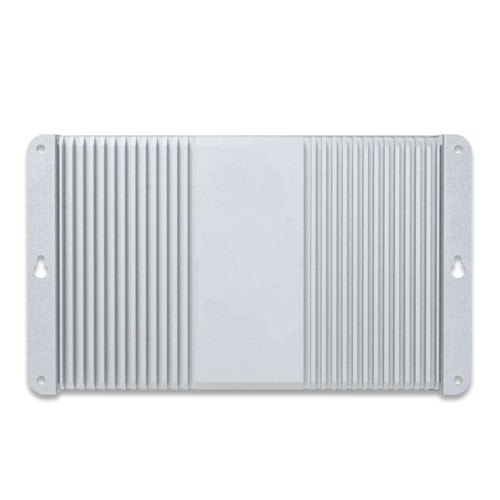

Recinto Carcasa de aluminio IP30

Instalación Montaje en pared

Dimensiones (ancho x fondo x alto) 245 x 36 x 140 mm

Peso 1.299 g

Requisitos de alimentación 48 ~ 54 V CC (se recomiendan >52 V CC para PoE++ y PoE+ salida)

Se requiere una entrada de alimentación doble para una carga de potencia máxima

Consumo de energía Máx. 14,72 vatios/50,23 7BTU@50V Entrada de CC (Encendido sin ninguna conexión)

Máx. 375 vatios/1280BTU@Single Entrada de 54 V CC (Carga completa con función PoE de 360 vatios)

Máx. 752 vatios/2566BTU@Dual Entrada de 54 V CC (Carga completa con función PoE de 720 vatios)

Protección contra descargas electrostáticas 6KV CC

Indicador LED Sistema:

- PWR 1 (verde)

- PWR 2 (verde)

- anillo (verde)

- propietario del anillo (verde)

por puertos RJ45 PoE++ 10/1000T:

- 802.3bt PoE en uso (verde)

- 802.3af/at PoE-en uso (ámbar)

- 1000 LNK/ACT (verde)

- 10/100 LNK/ACT (ámbar)

por interfaz SFP:

- 100 LNK/ACT (ámbar)

- 1000/2500 LNK/ACT (verde)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 26 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 19.345Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4 PSE

Retrocompatible con 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE - 802.3bt

- UPOE/POH

- Tramo final

- Tramo medio

- Fuerza

Salida de alimentación PoE 802.3bt PoE++

- Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de

alimentación), máx. 90 vatios UPoE (PoH)

- Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de

alimentación), máx. 95 vatios Estándar

IEEE 802.3at - Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios Fuerza

- Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de

alimentación), máx. 60 vatios

Asignación de pines de alimentación Tramo final: 1/2 (-), 3/6 (+)

Tramo medio: 4/5 (+), 7/8 (-)

802.3bt/UPoE: 1/2 (-), 3/6 (+),4/5 (+), 7/8 (-)

Presupuesto de energía PoE Entrada de

alimentación de 48 V: 125 W máximo (dependiendo de la entrada de energía)

Entrada

de alimentación de 52 ~ 54 V - Entrada de alimentación única: 360 W máximo (dependiendo de la entrada de energía)

- Entrada de alimentación dual: 720 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V duales

Número máx. de PD de clase 3 8

Número máx. de DP de clase 4 8

Número máx. de PD de clase 8 8

Funciones de gestión de PoE

Detección activa de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. 160 a 200 metros

Gestión de sistemas PoE PoE del sistema Control

de administración Control del presupuesto de energía PoE total Entrada

automática de energía y control

de presupuesto PoE Modo heredado PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/Deshabilitación/Programación

de puertos Control

de modo PoE - 802.3bt

- UPoE

- 802.3at End-span

- 802.3at Mid-span

- Modo

forzado Prioridad de puerto

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático del software Ipv4 Enrutamiento

estático del software Ipv6

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

IEEE 802.1ad Q-in-Q VLAN privada perimetral (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 2 grupos de troncales con 2 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP Indagación Ipv4 IGMP (v1/v2 /v3) Compatibilidad con

el modo de consulta IGMP Ipv4 Hasta 255 grupos de multidifusión

Espionaje MLD Indagación

en Ipv6 MLD (v1/v2) Compatibilidad con

el modo Querier MLD de Ipv6 Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

ANILLO Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

- Reloj

transparente peer-to-peer - Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión

Interfaces de administración básicas Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de red

Ethernet Carga/descarga de configuración a través del protocolo

HTTP

LLDP NTP

PLANET Smart Discovery Utility

Gestión de eventos Syslog

remoto SMTP de registro

del sistema

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar a Ether RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1X Control de

red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

más

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus RFC

768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3367 IGMP versión 3 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU-T G.8032 Conmutación de protección de anillo Ethernet

Medio ambiente

Temperatura de funcionamiento -20 ~ 70 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
