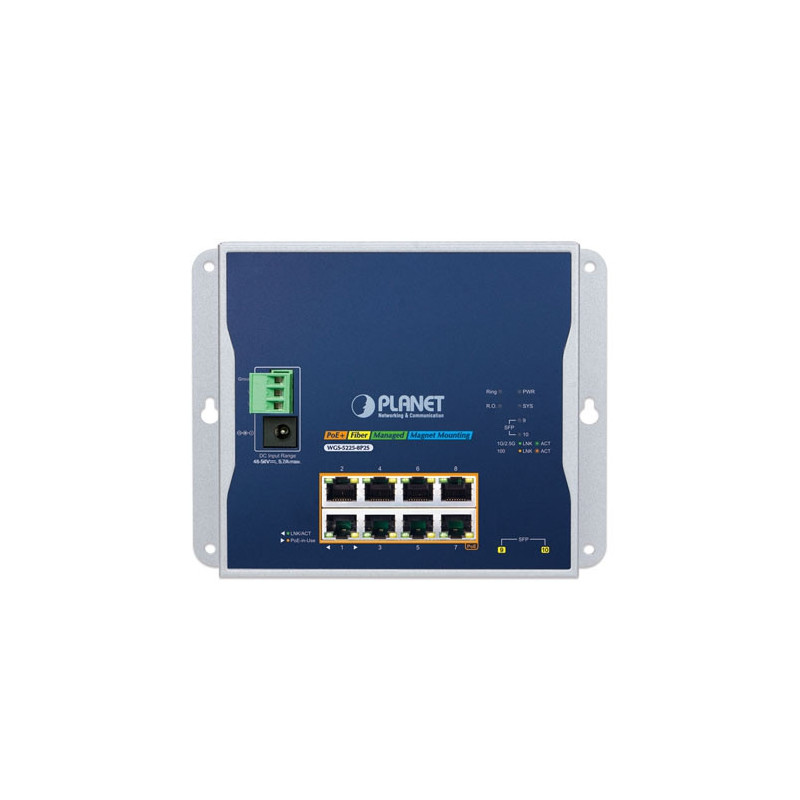

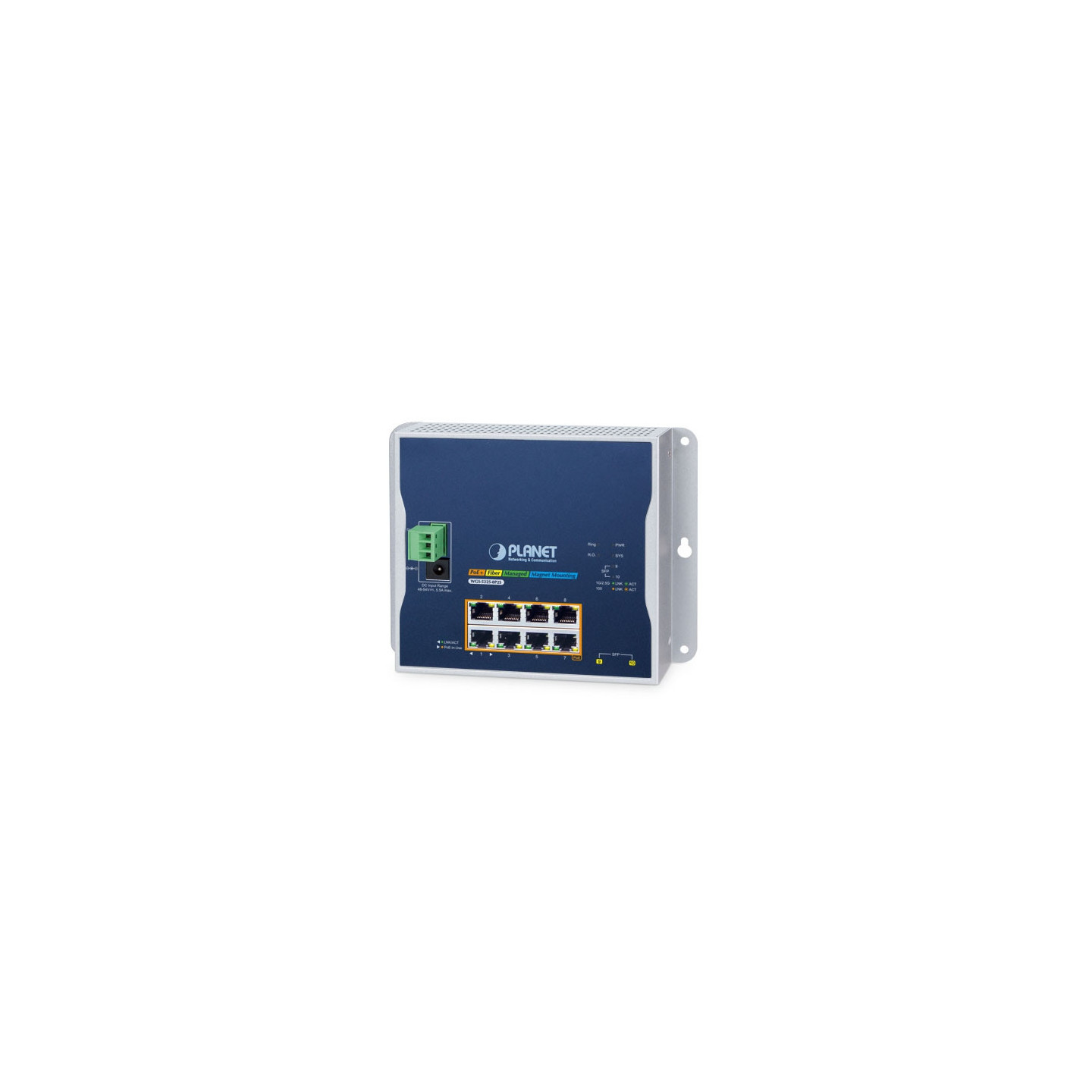

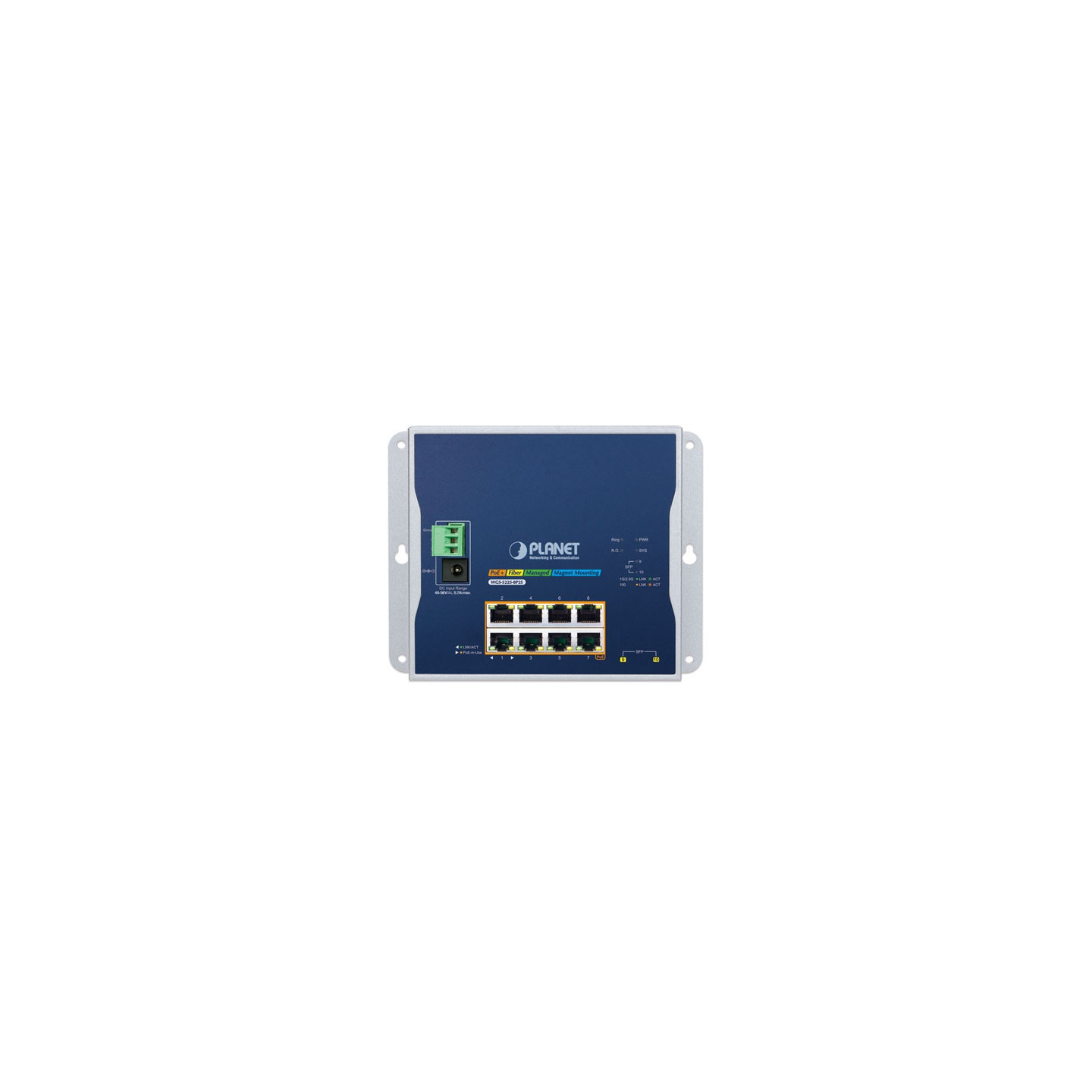

PLANET WGS-5225-8P2S

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puerto de inyector PoE 8 puertos con función de inyector PoE 802.3at/af (puertos 1 a 8)

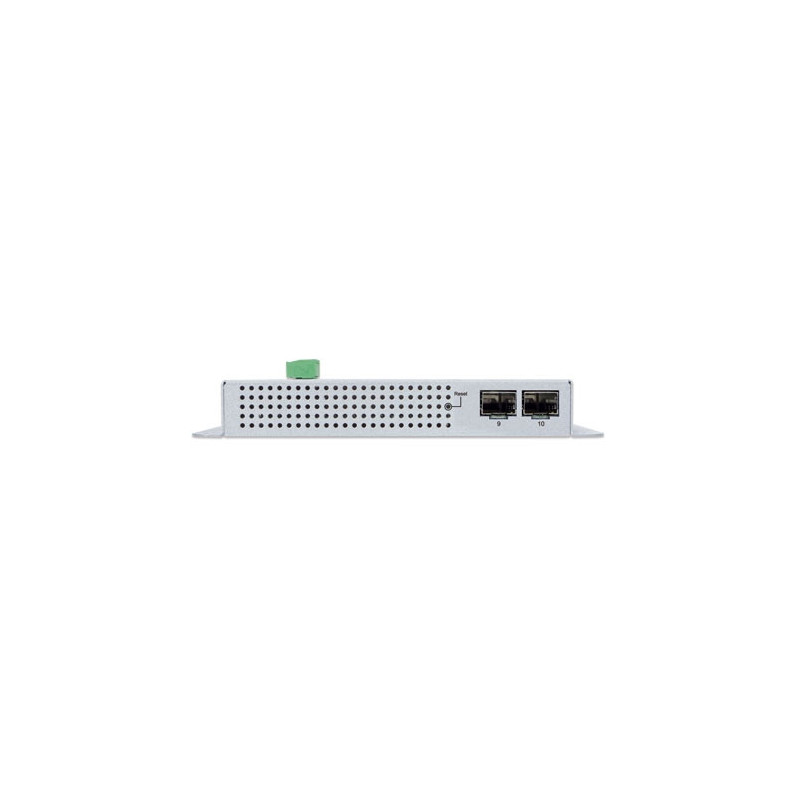

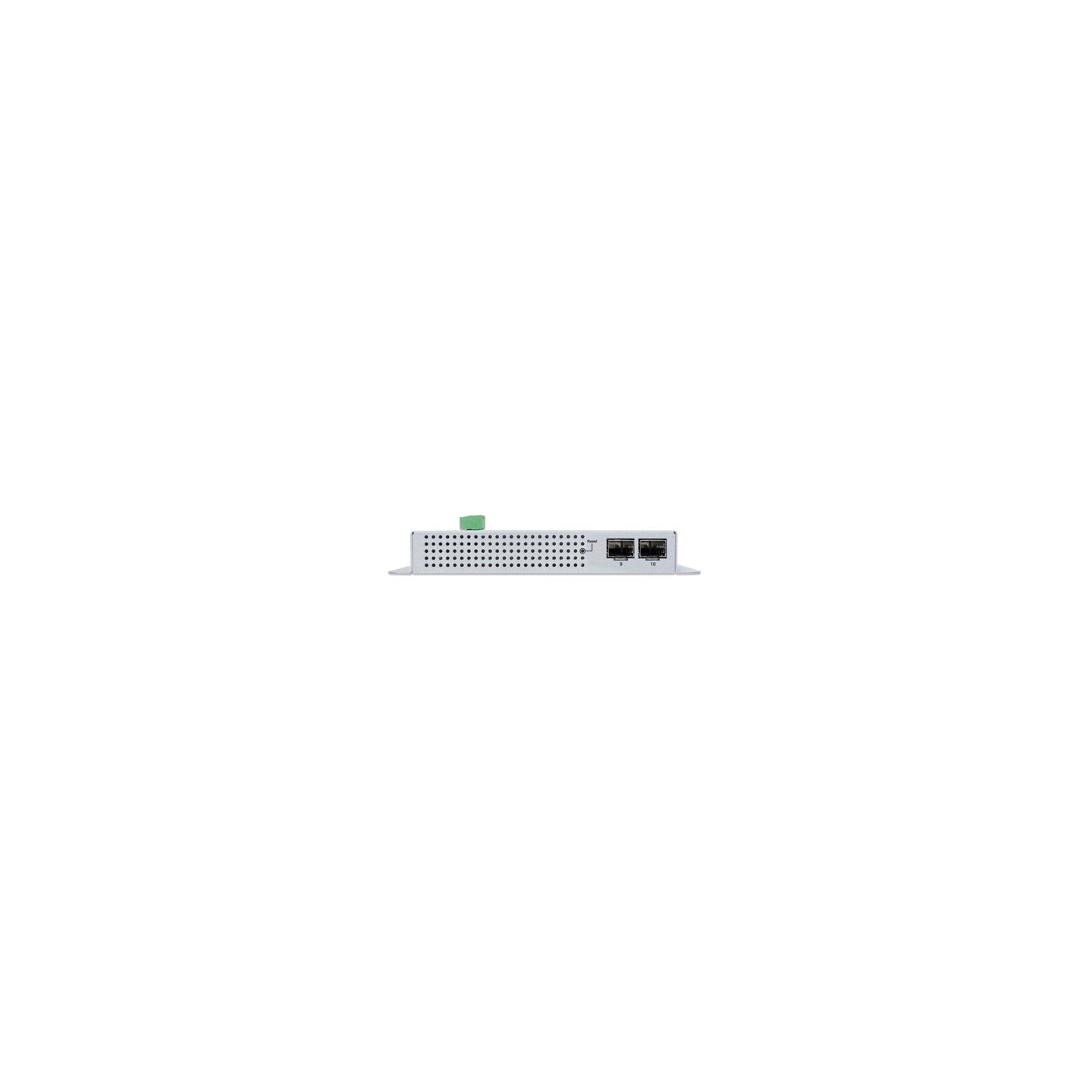

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1000/2500BASE-SX/LX/BX (puertos 9 a 10)

compatibles con SFP 100BASE-FX

SDRAM 128 millones de bytes

Memoria flash 64Mbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica IP30

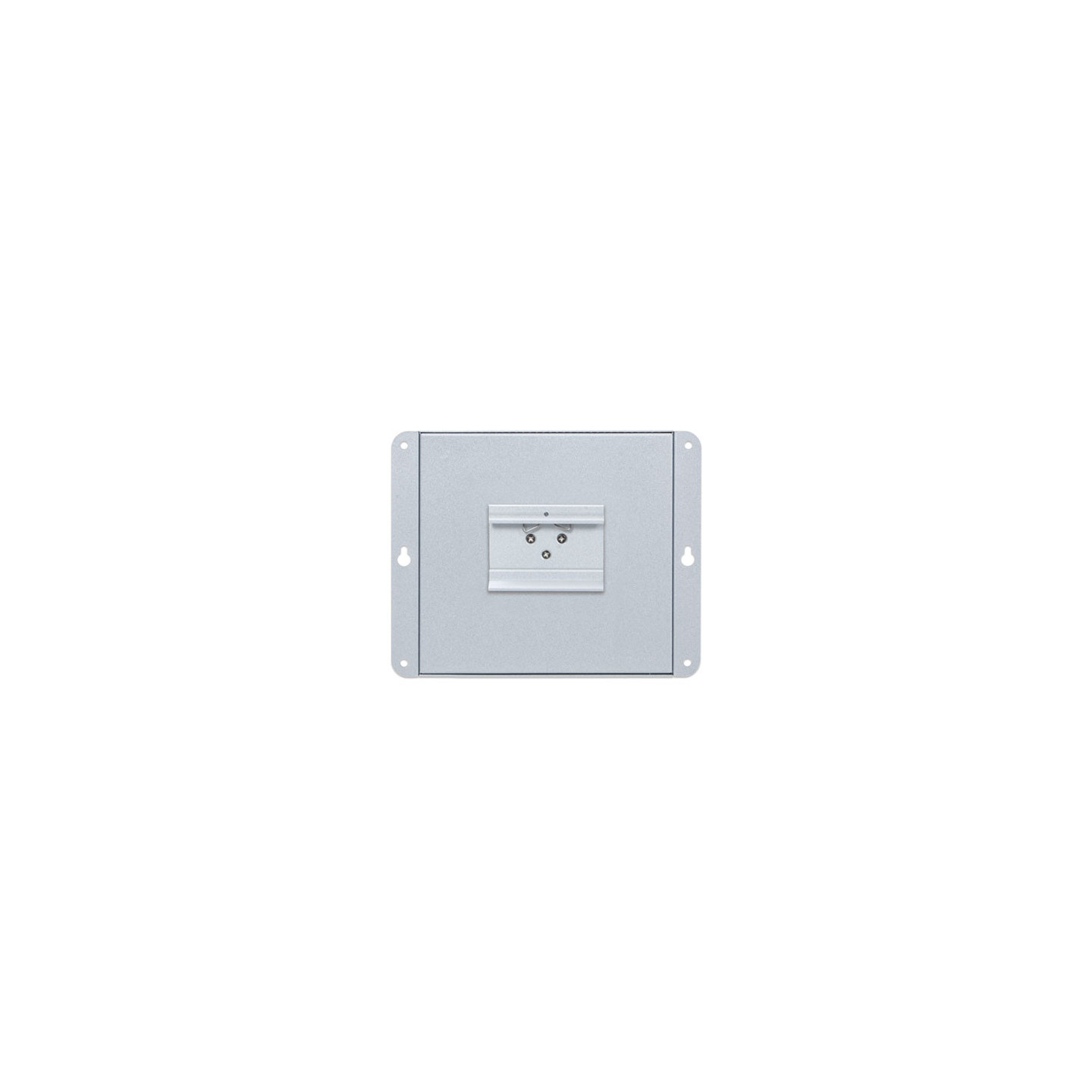

Instalación Kit de carril DIN, montaje en pared y montaje magnético

Conector Bloque de terminales extraíble de 3 pines para entrada

de alimentación Pin 1/2 para alimentación (Pin 1: V+ / Pin 2: V-)

Pin 3 para toma de corriente continua a tierra

con polo central de 2,0 mm

Dimensiones (ancho x fondo x alto) 180 x 24,4 x 140 mm

Peso 657 g

Requisitos de alimentación Doble 48~54 V CC (se recomiendan >51 V CC para salida PoE+)

Consumo de energía Máx. 6,72 vatios/22,93 BTU (Encendido sin conexión)

Máx. 254,8 vatios/869,41 BTU (carga completa con función PoE)

Indicador LED Sistema:

PWR (verde)

SYS (verde)

Propietario del anillo (verde)

por 10/100/1000T RJ45 PoE+ Puertos:

PoE en uso (ámbar)

LNK/ACT (verde)

por interfaz SFP:

100 LNK/ACT (ámbar)

1G/2.5G LNK/ACT (verde)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 26 Gbps/sin bloqueo

Rendimiento 19.34Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K bytes

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V~51 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 51 V~54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 240 W máximo (dependiendo de la potencia de entrada)

Número máx. de PD de clase 2 8

Número máx. de PD de clase 3 8

Número máx. de PD de clase 4 8

Funciones de gestión de PoE

Modo PoE mejorado Sí

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. 250 metros

Gestión de sistemas PoE PoE del sistema Control

de administración Control de presupuesto de energía PoE total Entrada

automática de energía y control

de presupuesto PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/Deshabilitación/Programación

de puertos Control

de modo PoE Modo

estándar Modo

de fuerza heredado

Prioridad de puerto

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 RMirror - Analizador de puertos conmutados remotos (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN

basada en etiquetas 802.1Q Tunelización

Q-in-Q VLAN privada Edge

VLAN

basada en MAC VLAN basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces EEE 802.3ad LACP/troncal

estática Admite 5 grupos de troncales con 10 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

Protección BPDU

Indagación IGMP IGMP (v1/v2/v3) Snooping Compatibilidad

con

el modo de consulta IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación

MLD (v1/v2) Compatibilidad con

el modo de consulta MLD Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Admite anillo principal y subanillo

Tiempo de recuperación < 10ms @ 3 unidades

Tiempo de recuperación < 50ms @ 16 unidades

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 256 entradas

Seguridad Seguridad portuaria

Protección de fuente IP, hasta 256 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel de usuario

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, hasta 64 entradas

AAA Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Administración

Interfaces de administración básicas Telnet/Navegador web/SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo

LLDP SNTP

, PLANET Smart Discovery Utility,

sistema PLANET NMS y CloudViewer/CloudViewerPro

Gestión de eventos Syslog

remoto/local Registro

del sistema SMTP

MIB SNMP RFC 1213 MIB-II

IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 RADIUS MIB

de cliente RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1X Control de

red IEEE 802.1ab LLDP

ITU-T G.8032 Conmutación

de protección de anillo Ethernet RFC 768 UDP RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 75 grados C

Humedad 5 ~ 95% (sin condensación)
