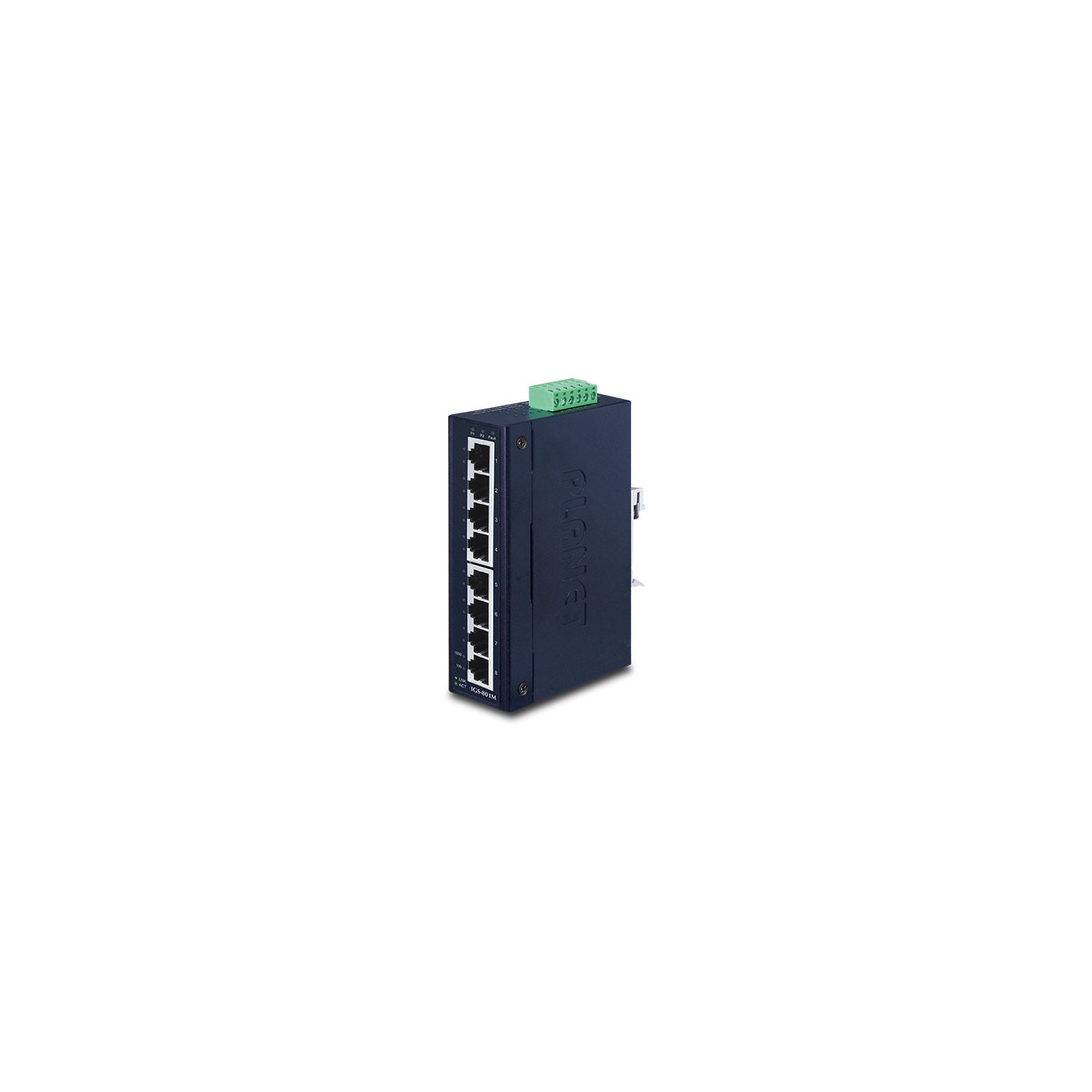

PLANET IGS-801M

Especificaciones de hardware

Versión de hardware 2

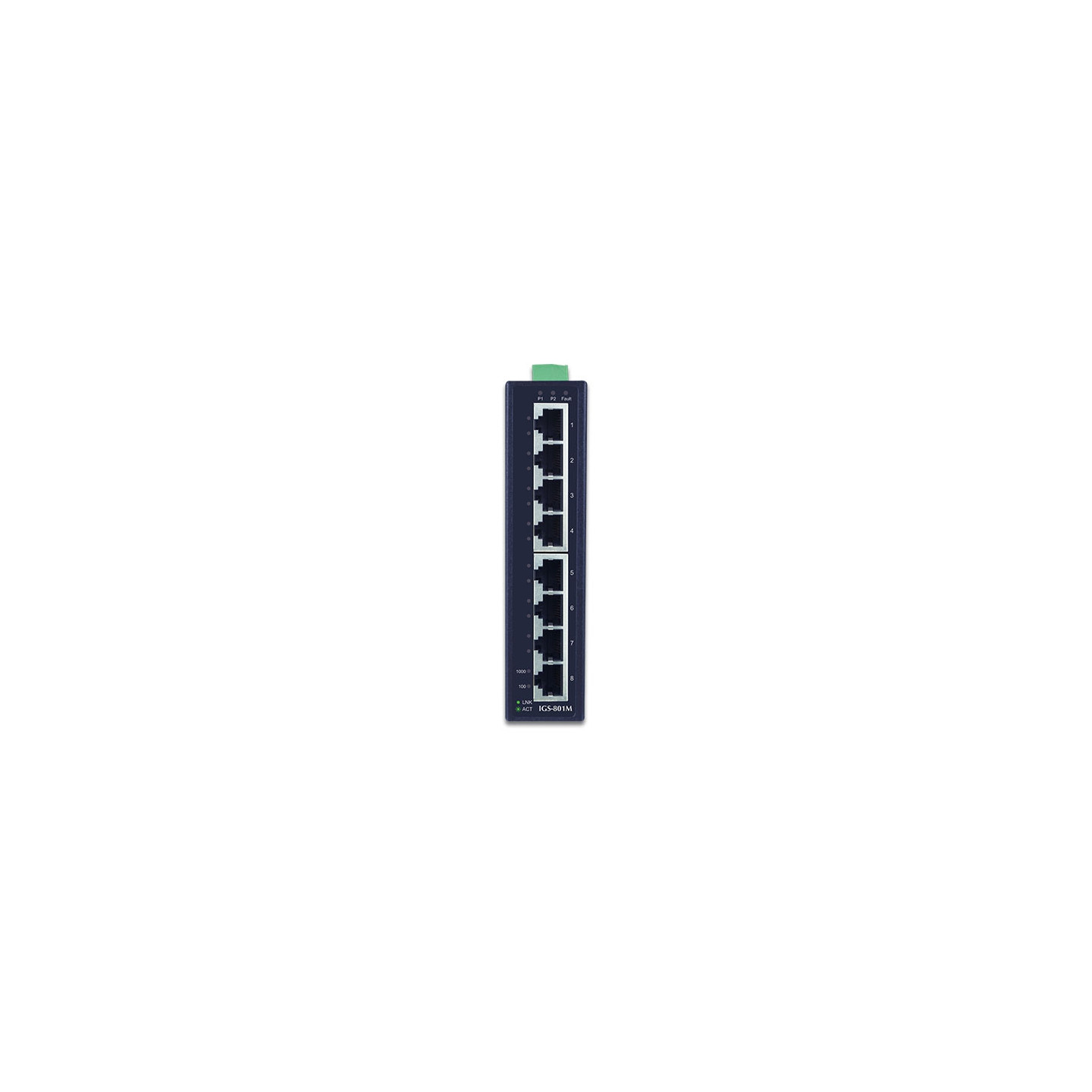

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

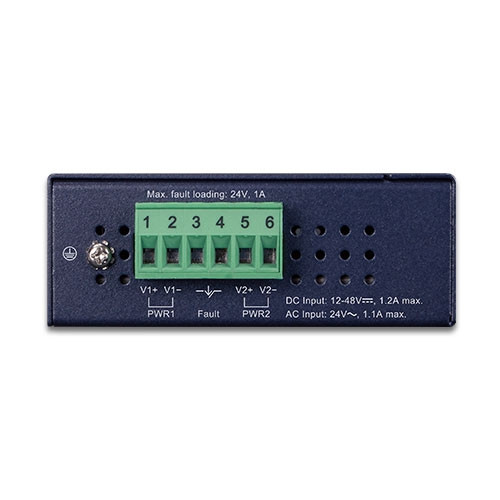

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para alimentación 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

Dimensiones (ancho x fondo x alto) 135 x 87,8 x 32 mm, 1U de altura

Peso 472 g

Requisitos de alimentación CC 12 a 48 V

CA 24 V

Consumo de energía / Disipación 4,5 vatios/15 BTU (sistema encendido)

10 vatios/34 BTU (carga completa)

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica IP30

Instalación Kit de carril DIN y kit de montaje en pared

LED Sistema:

Alimentación 1, Alimentación 2, Alarma de fallo Puertos

:

10/100 Enlace/Acto

1000 Enlace/Acto

Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 16 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 11.9Mpps

Tabla de direcciones 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización

Q-in-Q 802.1ad VLAN de protocolo de VLAN

de voz VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces IEEE 802.3ad LACP y troncal

estática Admite 8 grupos de troncales con 8 puertos por troncal

Protocolo de árbol de expansión STP, IEEE 802.1D Protocolo

de árbol de expansión RSTP, IEEE 802.1w Protocolo

de árbol de expansión rápida MSTP, Protocolo de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP IGMP (v2/v3) indagador

IGMP consultante

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación MLD (v1/v2), hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles - Número

de

puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP en paquete

IP Clasificación de tráfico basada en clasificación, prioridad estricta y WRR

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Funciones de seguridad

Lista de control de acceso ACL basada en IP IPv4/IPv6/ACL basada en MAC

Seguridad portuaria IEEE 802.1X: autenticación

basada en puertos, cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas Navegador

web Telnet

SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP SNTP

,

PLANET Smart Discovery Utility PLANET

NMS System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de

puente RFC 2737 MIB de entidad (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaz RFC 3635 MIB similar a Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (Caída libre)

IEC60068-2-27 (Choque)

IEC60068-2-6 (Vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Control de red

de autenticación de puerto

IEEE 802.1x IEEE 802.1ab LLDP

IEEE 802.3az Ethernet de eficiencia energética (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP versión 1

RFC 2236 IGMP versión 2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 ERPS Ring

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
