PLANET IGS-4215-16T2S-U

    PLANET IGS-4215-16T2S-U

    Switch industrial L2/L4 de 16 puertos 10/100/1000T + 2 puertos 100/1000X SFP

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET IGS-4215-16T2S-U



    Solución completa rentable ideal para entornos endurecidos

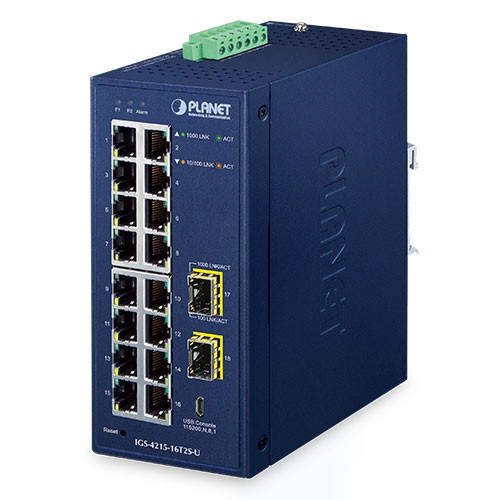

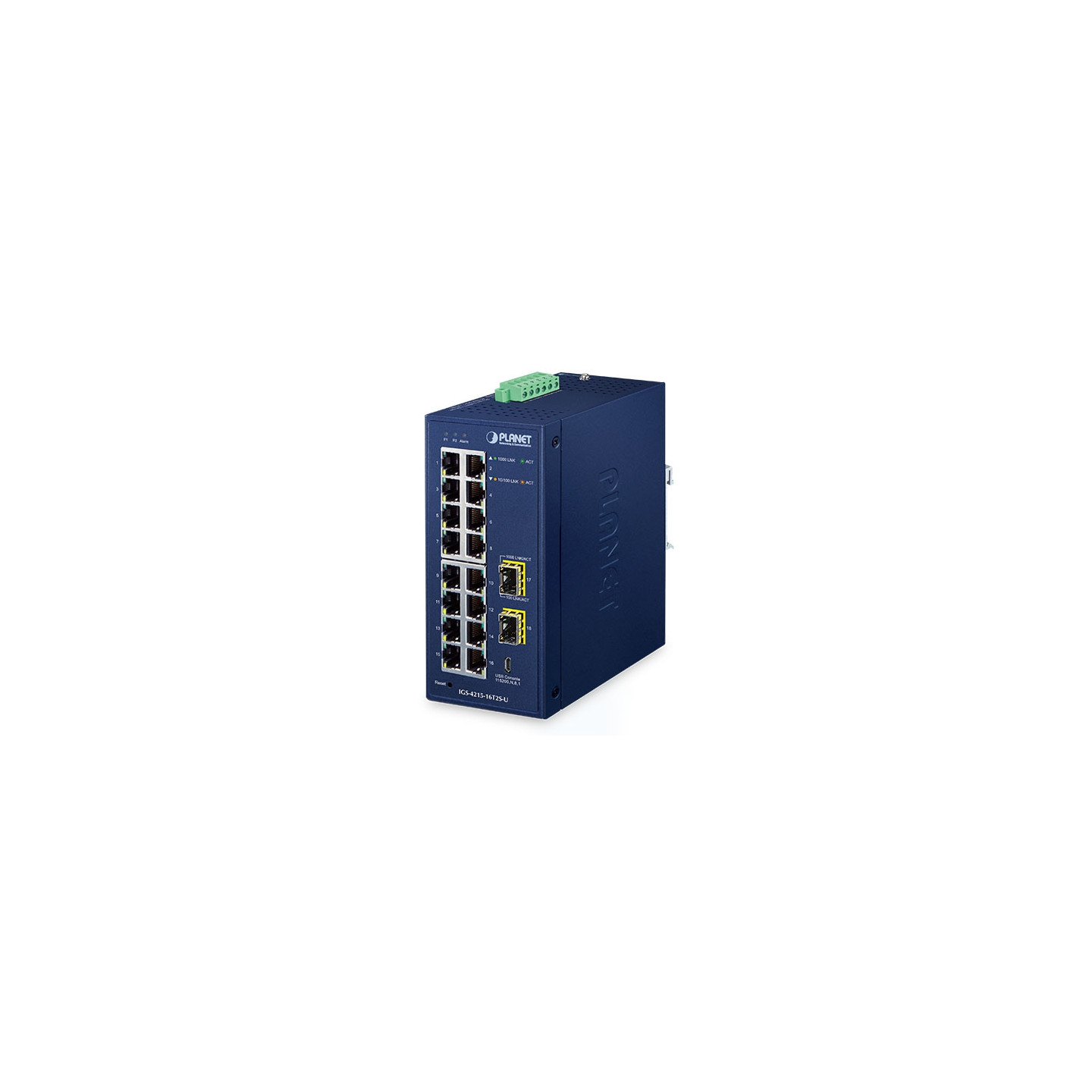

    Diseñado para ser instalado en entornos industriales exigentes pesados, el IGS-4215-16T2S / IGS-4215-16T2S-U es el nuevo miembro de la familia de conmutadores Gigabit administrados de tipo L2/L4 de carril DIN de grado industrial de PLANET para mejorar la disponibilidad de aplicaciones comerciales críticas. Proporciona administración de pila dual IPv6/IPv4 y motor de conmutación Gigabit L2/L4 incorporado junto con 16 puertos 10/100/1000BASE-T y 2 ranuras de fibra SFP 100/1000BASE-X adicionales para enlace ascendente de datos y video. El IGS-4215-16T2S / IGS-4215-16T2S-U es capaz de funcionar de forma fiable, estable y silenciosa en cualquier entorno endurecido sin afectar a su rendimiento. Viene con una temperatura de funcionamiento que oscila entre -40 y 75 grados C en una carcasa metálica resistente IP30.

    Detalle de productos

    Descarga

    Manual

    EM-IGS-4215 series_v1.2

    Descarga: (9.73MB)

    Quick Guide

    EMQ-IGS-4215 series_v1.3

    Descarga: (2.67MB)

    Hoja de Datos

    C-IGS-4215-16T2S_16T2S-U_v1.2_L

    Descarga: (3.69MB)

    Especificaciones de hardware

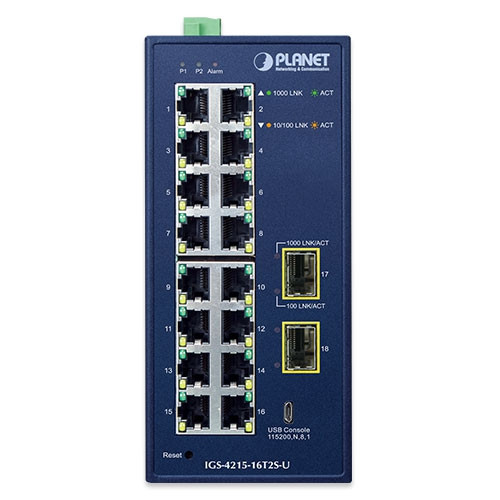

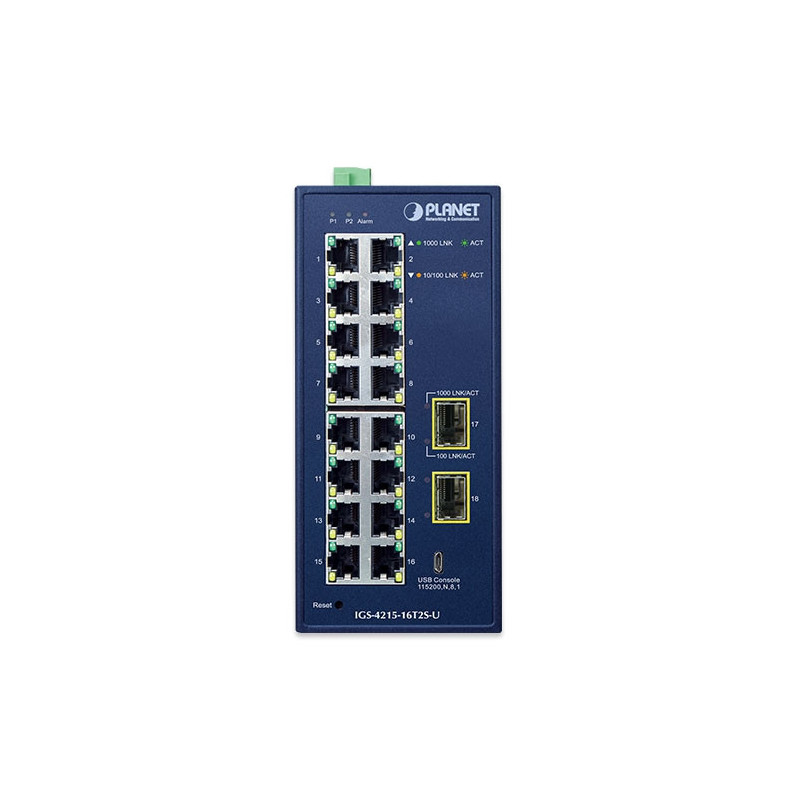

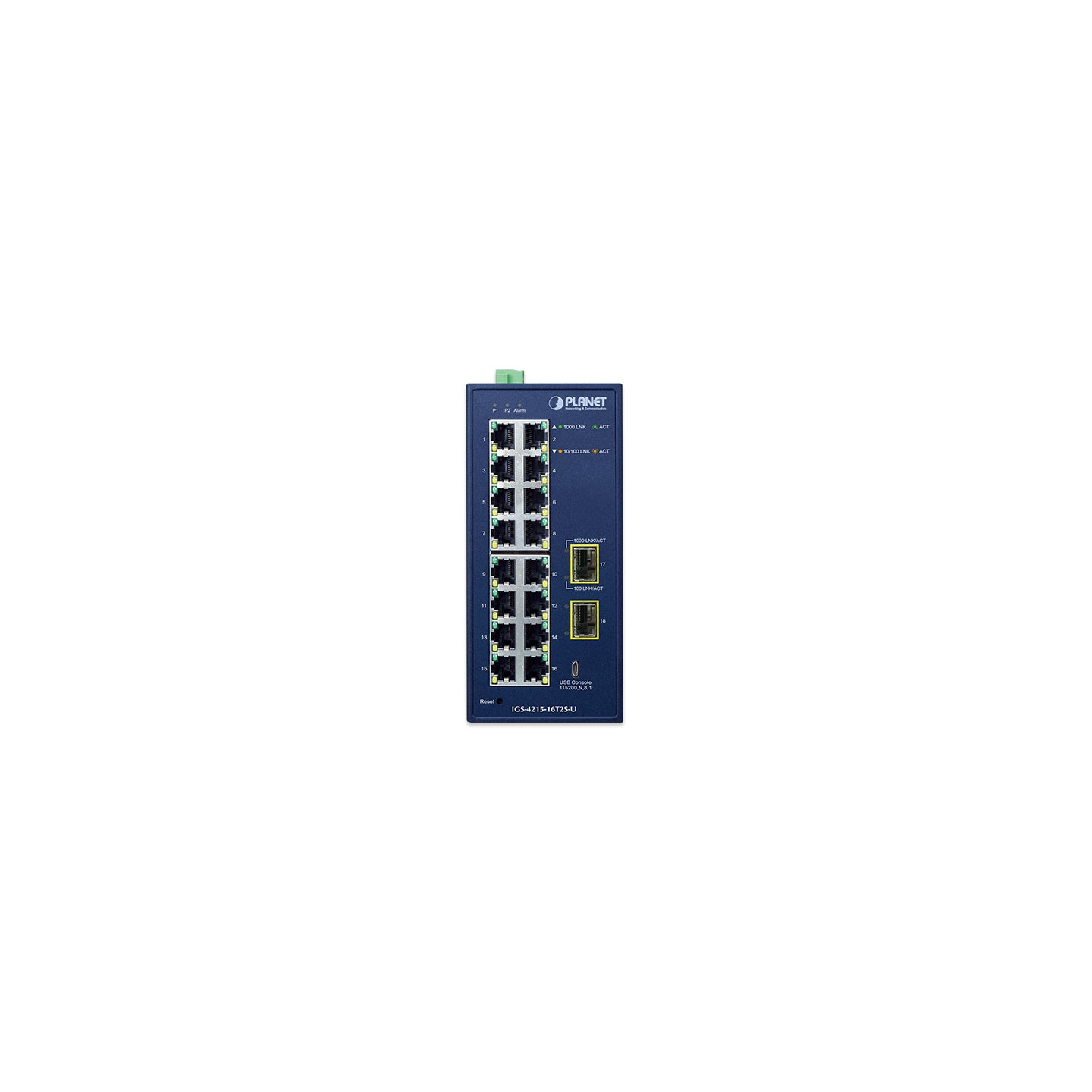

    Puertos de cobre 16 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

    Ranuras Gigabit SFP 2 interfaces SFP 100/1000BASE-SX/LX/BX

    Consola IGS-4215-16T2S:1 puerto serie RJ45 (115200,8, N, 1)

    IGS-4215-16T2S-U:1 puerto hembra micro-USB (115200,8, N, 1)

    CARNERO 128 millones de bytes

    Memoria flash 16Mbytes

    Botón de reinicio < 5 segundos: reinicio del sistema

    > 5 segundos: Predeterminado de fábrica

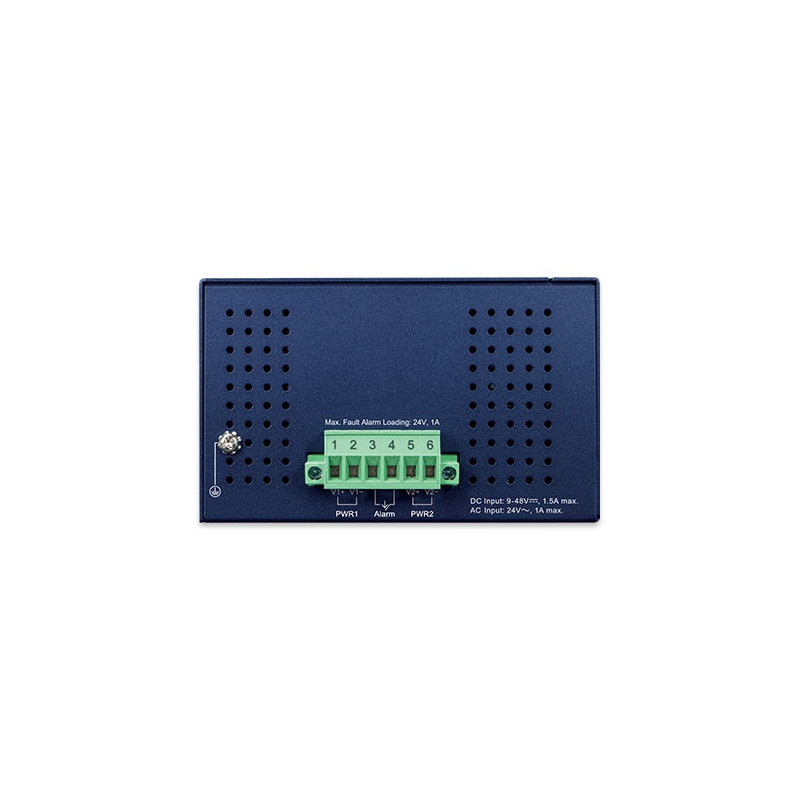

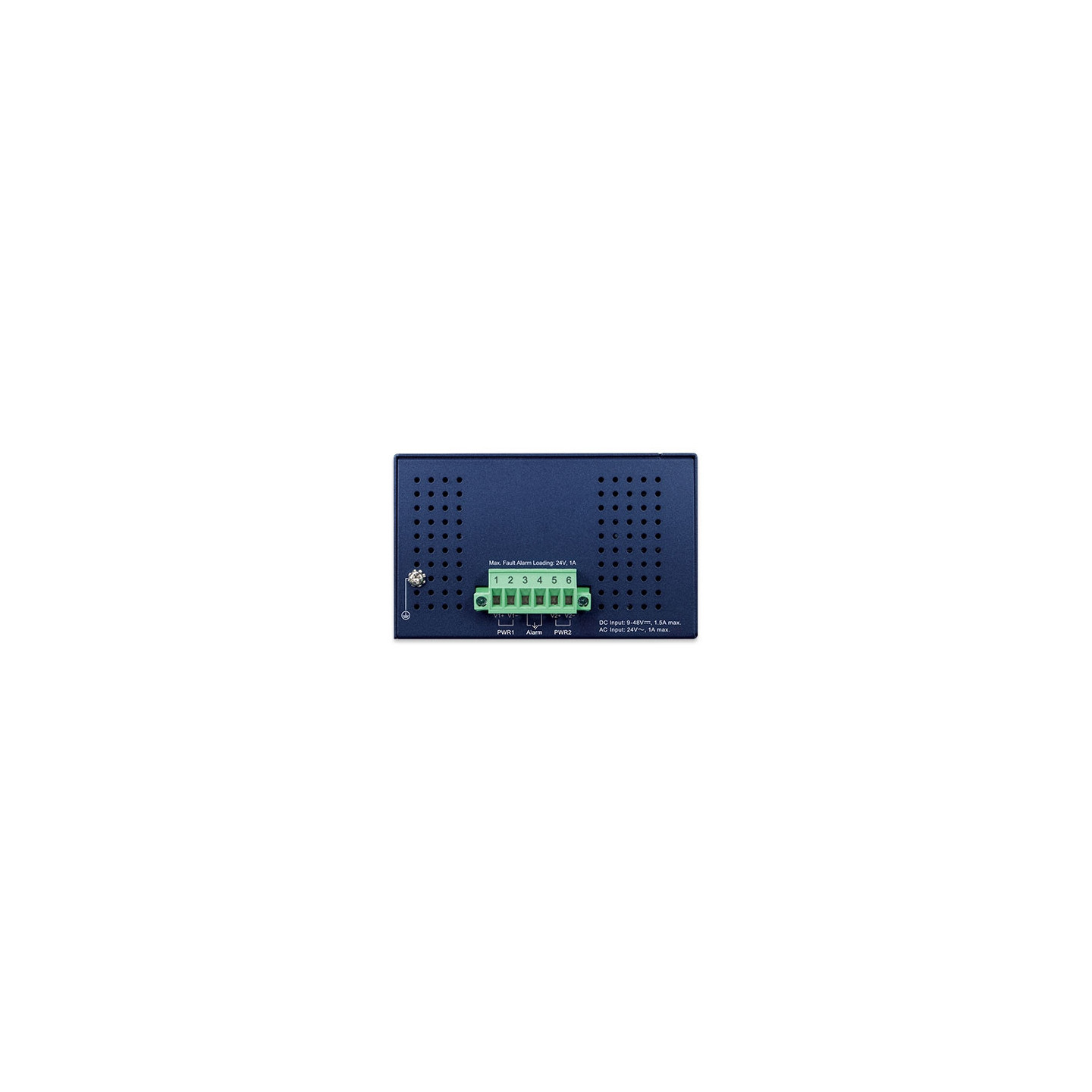

    Conector Bloque de terminales extraíble de 6 pines para entrada

    de alimentación Pin 1/2 para alimentación 1

    Pin 3/4 para alarma

    de fallo Pin 5/6 para alimentación 2

    Alarma Una salida de relé para corte de energía.

    Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

    Requisitos de alimentación IGS-4215-16T2S:

    Doble 12 ~ 48 V CC

    24 V CA

    IGS-4215-16T2S-U:

    Doble 9 ~ 48 V CC

    24 V CA

    Consumo de energía IGS-4215-16T2S: Entrada de CC:

    Máx. 3,4 vatios/11,6 BTU (Sistema activado)

    Máx. 12,5 vatios/42,7 BTU (Carga completa)

    Entrada de CA:

    Máx. 6 vatios/20,5 BTU (Sistema activado)

    Máx. 15 vatios/51,2 BTU (Carga completa)

    IGS-4215-16T2S-U:

    Entrada de CC:

    Máx. 3,31 vatios/11,3 BTU (Sistema activado)

    Máx. 10,41 vatios/35,5 BTU (Carga completa)

    Entrada de CA:

    Máx. 3 vatios/10,2 BTU (sistema encendido)

    Máx. 10 vatios/34,1 BTU (carga completa)

    Dimensiones (ancho x fondo x alto) 66 x 107 x 152 mm

    Peso IGS-4215-16T2S: 813g

    IGS-4215-16T2S-U: 829g

    Recinto Carcasa metálica IP30

    Instalación Kit de carril DIN y oído de montaje en pared

    Protección contra descargas electrostáticas 6KV CC

    LED Sistema

    Verde: Alimentación 1

    Verde: Alimentación 2

    Rojo: Fallo

    de alimentación por puertos RJ45 10/1000T Verde

    : 1000 LNK/ACT

    Naranja: 10/100 LNK/ACT

    por interfaz SFP Verde

    : 1000 LNK/ACT

    Naranja: 100 LNK/ACTO

    Especificaciones de Switch

    Arquitectura de conmutadores Almacenamiento y reenvío

    Estructura de conmutadores 36 Gbps (sin bloqueo)

    Cambiar Throughput@64 bytes 26.79Mpps@ 64 bytes

    Tabla de direcciones MAC 8K entradas

    Búfer de datos compartidos 4,1 Mbits

    Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

    completo Contrapresión para semidúplex

    Bastidor Jumbo 10 Kbytes

    Funciones de capa 2

    Duplicación de puertos TX/RX/Ambos

    Monitor

    de varios a 1 Hasta 4 sesiones

    VLAN VLAN

    basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

    Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)

    Protocolo VLAN

    de voz VLAN VLAN

    privada (puerto protegido)

    GVRP

    Agregación de enlaces IEEE 802.3ad LACP y troncal estática

    Cisco ether-channel (troncal estática)

    Hasta 8 grupos

    de troncales Hasta 8 puertos por grupo de troncales con ancho de banda de 16 Gbps

    Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

    IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

    STP BP, filtrado de BPDU y reenvío de BPDU

    Indagación IGMP IPv4 IGMP snooping v1, v2, v3

    Querer

    IGMP Hasta 256 grupos de multidifusión

    Espionaje MLD Indagación IPv6 MLD v1, v2, hasta 256 grupos de multidifusión

    QoS Límite de velocidad de entrada/salida por puerto Control

    de ancho de banda Prioridad de 8 niveles para la conmutación

    Número

    de puerto Prioridad

    802.1p Precedencia DSCP/IP de paquetes

    IPv4/IPv6 Aplicación de red

    típica Observación DSCP

    Anillo Compatible con ERPS y cumple con ITU-T G.8032

    Tiempo de recuperación < 450 ms

    Funciones de seguridad

    Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

    basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

    máx. 256 entradas de ACL

    Seguridad portuaria IEEE 802.1X – Autenticación

    basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

    RADIUS

    Seguridad MAC Enlace

    de puerto IP-MAC Filtro

    MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

    Seguridad mejorada DHCP Snooping y DHCP Option82

    STP Protección de BPDU, filtrado de BPDU y reenvío de

    BPDU Prevención

    de ataques DoS Inspección

    ARP Protección de fuente IP

    Funciones de gestión

    Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

    Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

    Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

    Ethernet Carga/descarga de configuración a través de HTTP

    Syslog

    remoto Registro del sistema

    Protocolo LLDP

    SNTP

    PLANET Utilidad de descubrimiento inteligente PLANET NMS

    Aplicación System/CloudViewer

    Gestión de eventos Registro del sistema Syslog

    remoto/local

    MIB SNMP RFC 1213 MIB-II

    RFC 1493 MIB

    de puente RFC 1643 MIB

    Ethernet RFC 2863 MIB

    de interfaz RFC 2665 MIB

    similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

    RFC 2737 MIB

    de entidad RFC 2618 MIB

    de cliente RADIUS RFC 2863 IF-MIB

    RFC 2933 IGMP-STD-MIB

    RFC 3411 SNMP-Frameworks-MIB

    RFC 4292 IP MIB

    de reenvío RFC 4293 IP MIB

    RFC 4836 MAU-MIB

    IEEE 802.1X PAE

    LLDP

    MAU-MIB

    Conformidad con las normas

    Cumplimiento normativo FCC Parte 15 Clase A

    EN 55032

    EN 55035

    ICES-003 número 7

    Certificación EN50121-4

    Pruebas de estabilidad IEC 60068-2-32 (caída libre)

    IEC 60068-2-27 (choque)

    IEC 60068-2-6 (vibración)

    Cumplimiento de normas IEEE 802.3 10BASE-T

    IEEE 802.3u 100BASE-TX/100BASE-FX

    IEEE 802.3z Gigabit SX/LX

    IEEE 802.3ab Gigabit 1000T

    IEEE 802.3x control de flujo y contrapresión

    Troncal de puerto IEEE 802.3ad con LACP

    Protocolo de árbol de expansión IEEE 802.1D Protocolo

    de árbol de expansión rápida IEEE 802.1w Protocolo

    de árbol de expansión múltiple IEEE 802.1s Clase de servicio

    IEEE 802.1p Etiquetado

    de VLAN IEEE 802.1Q Control de red de autenticación de puerto IEEE 802.1x IEEE 802.1ab LLDP

    IEEE 802.3az para Ethernet

    de eficiencia energética RFC 768 UDP

    RFC 783 TFTP

    RFC 791 IP

    RFC 792 ICMP

    RFC 2068 HTTP

    RFC 1112 IGMP v1

    RFC 2236 IGMP v2

    RFC 3376 IGMP v3

    RFC 2710 MLD v1

    FRC 3810 MLD v2

    ITU G.8032 Anillo ERPS

    Medio ambiente

    Temperatura de funcionamiento -40 ~ 75 grados C

    Temperatura de almacenamiento -40 ~ 85 grados C

    Humedad 5 ~ 95% (sin condensación)
