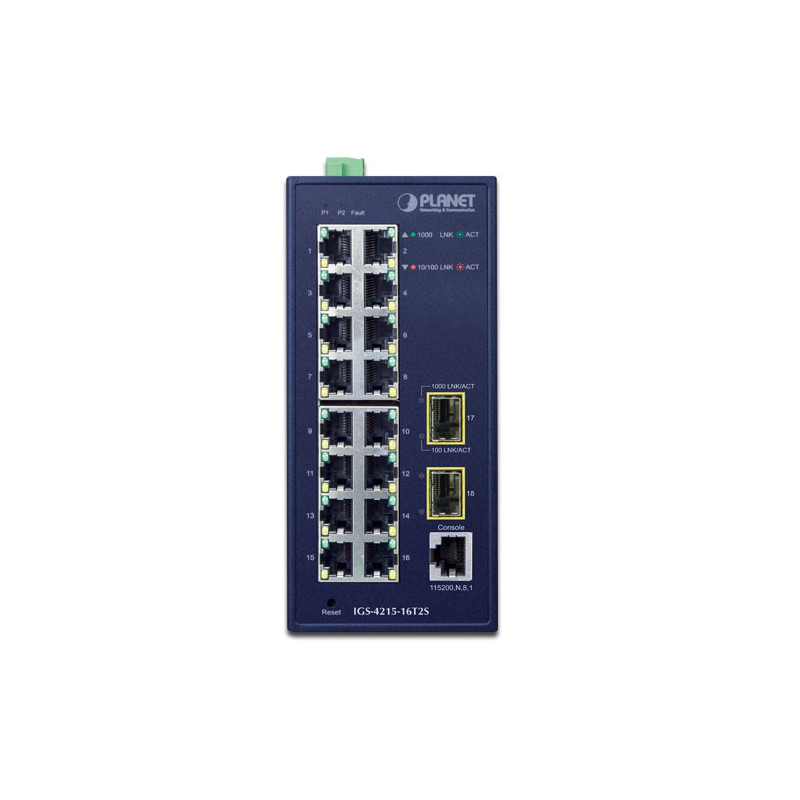

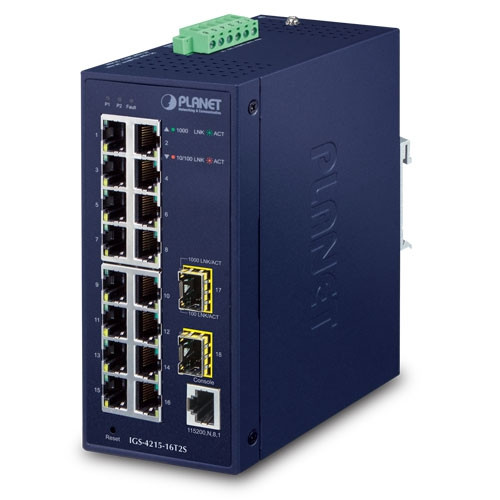

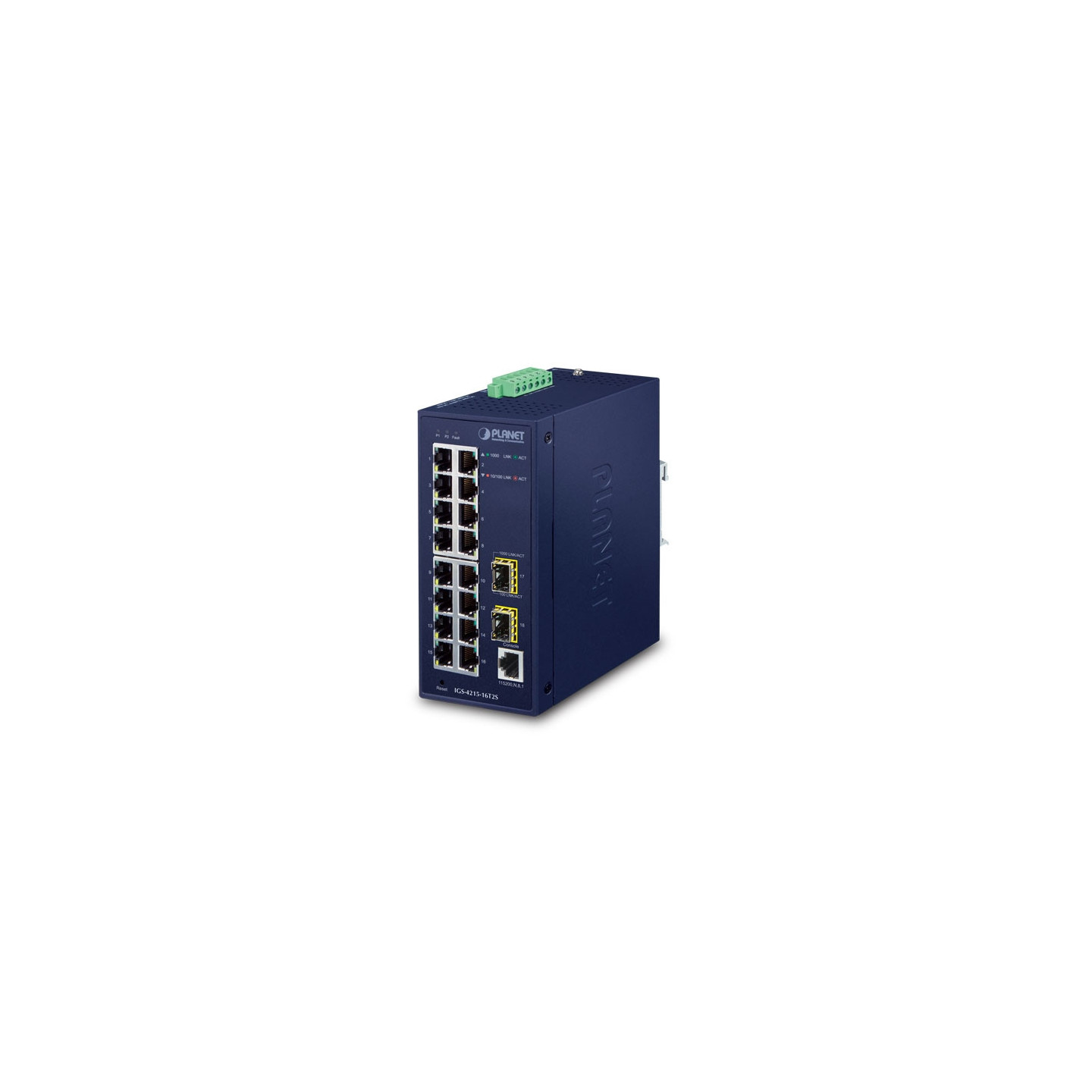

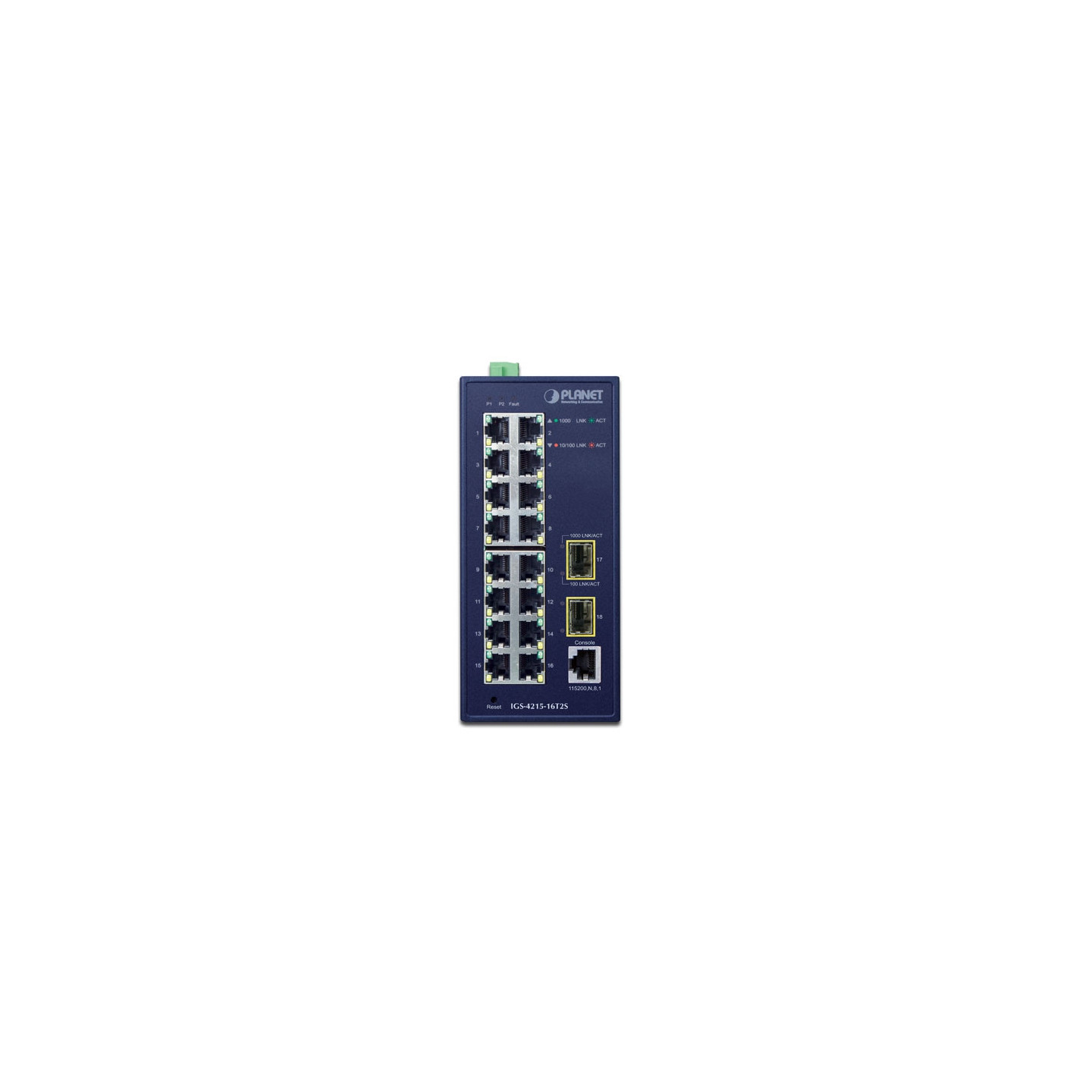

PLANET IGS-4215-16T2S

Especificaciones de hardware

Puertos de cobre 16 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Ranuras Gigabit SFP 2 interfaces SFP 100/1000BASE-SX/LX/BX

Consola IGS-4215-16T2S:1 puerto serie RJ45 (115200,8, N, 1)

IGS-4215-16T2S-U:1 puerto hembra micro-USB (115200,8, N, 1)

CARNERO 128 millones de bytes

Memoria flash 16Mbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

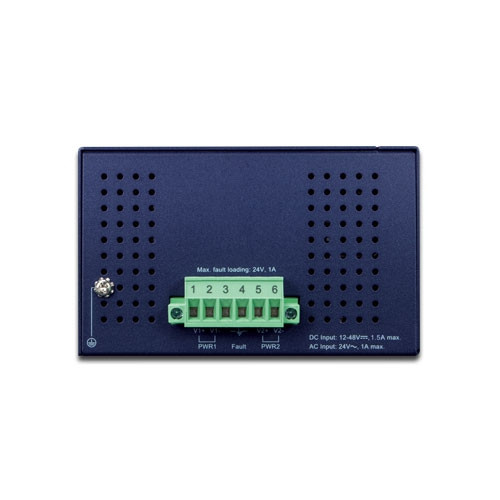

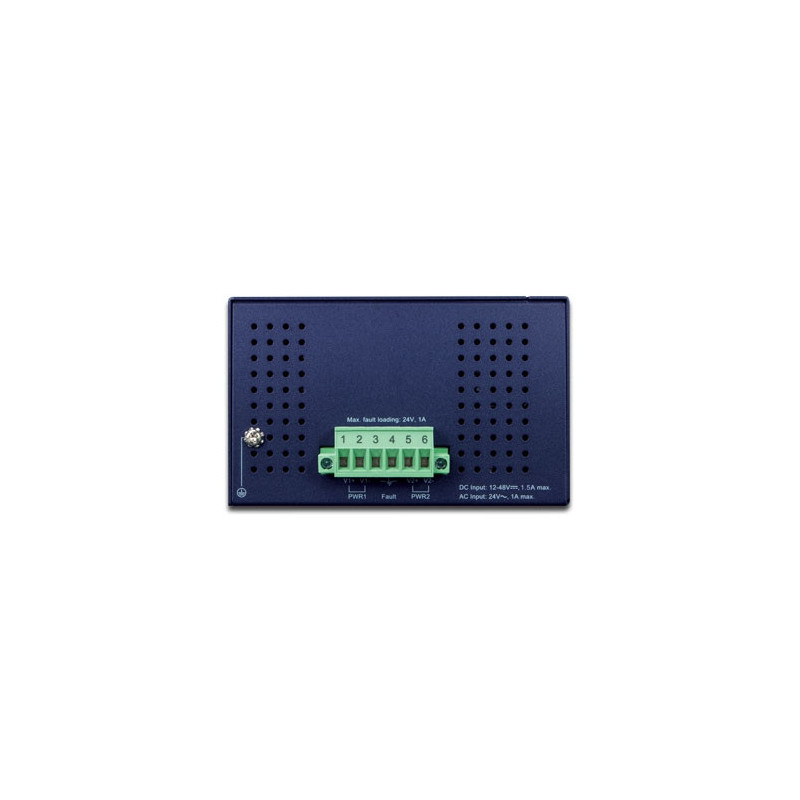

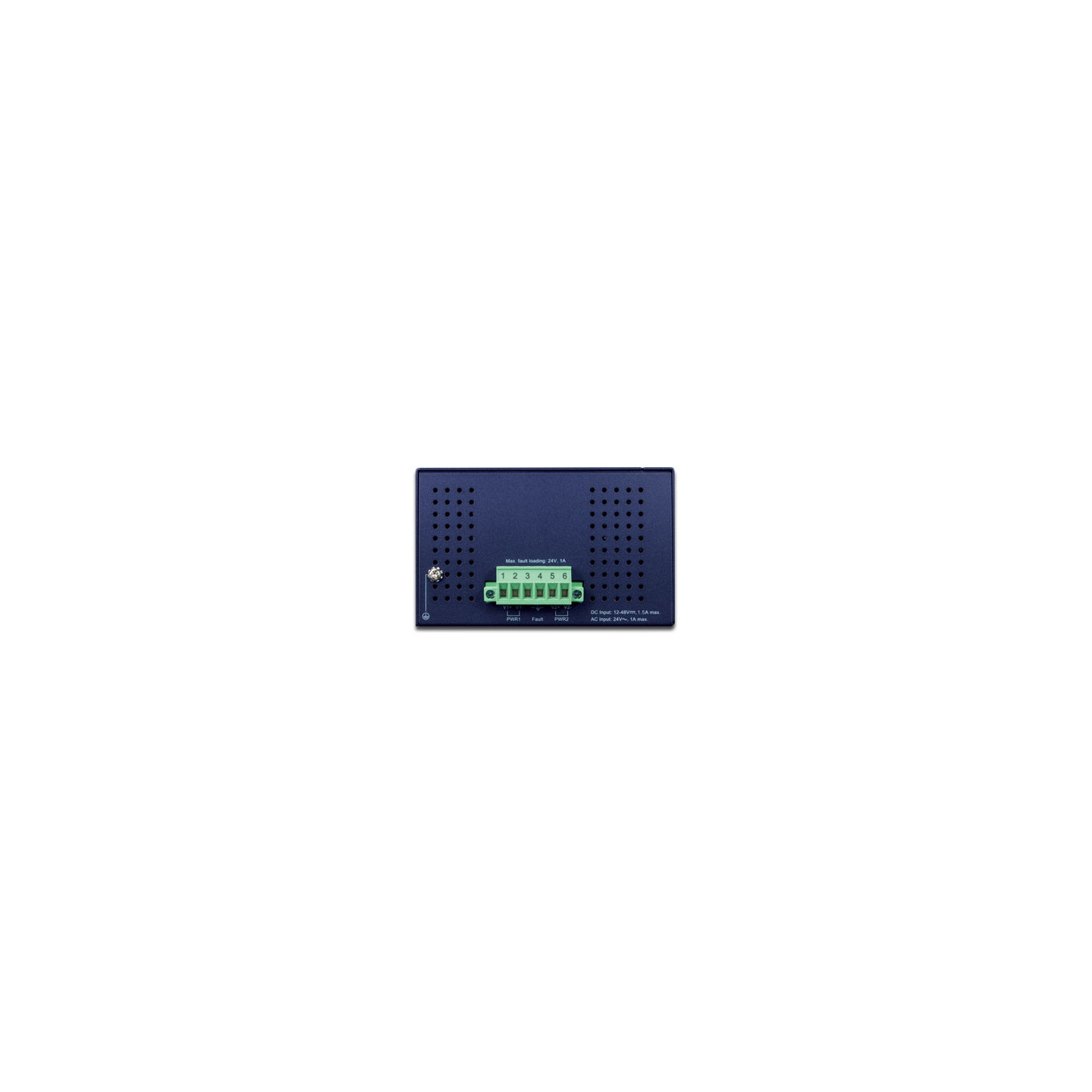

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para alimentación 1

Pin 3/4 para alarma

de fallo Pin 5/6 para alimentación 2

Alarma Una salida de relé para corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Requisitos de alimentación IGS-4215-16T2S:

Doble 12 ~ 48 V CC

24 V CA

IGS-4215-16T2S-U:

Doble 9 ~ 48 V CC

24 V CA

Consumo de energía IGS-4215-16T2S: Entrada de CC:

Máx. 3,4 vatios/11,6 BTU (Sistema activado)

Máx. 12,5 vatios/42,7 BTU (Carga completa)

Entrada de CA:

Máx. 6 vatios/20,5 BTU (Sistema activado)

Máx. 15 vatios/51,2 BTU (Carga completa)

IGS-4215-16T2S-U:

Entrada de CC:

Máx. 3,31 vatios/11,3 BTU (Sistema activado)

Máx. 10,41 vatios/35,5 BTU (Carga completa)

Entrada de CA:

Máx. 3 vatios/10,2 BTU (sistema encendido)

Máx. 10 vatios/34,1 BTU (carga completa)

Dimensiones (ancho x fondo x alto) 66 x 107 x 152 mm

Peso IGS-4215-16T2S: 813g

IGS-4215-16T2S-U: 829g

Recinto Carcasa metálica IP30

Instalación Kit de carril DIN y oído de montaje en pared

Protección contra descargas electrostáticas 6KV CC

LED Sistema

Verde: Alimentación 1

Verde: Alimentación 2

Rojo: Fallo

de alimentación por puertos RJ45 10/1000T Verde

: 1000 LNK/ACT

Naranja: 10/100 LNK/ACT

por interfaz SFP Verde

: 1000 LNK/ACT

Naranja: 100 LNK/ACTO

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 36 Gbps (sin bloqueo)

Cambiar Throughput@64 bytes 26.79Mpps@ 64 bytes

Tabla de direcciones MAC 8K entradas

Búfer de datos compartidos 4,1 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10 Kbytes

Funciones de capa 2

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)

Protocolo VLAN

de voz VLAN VLAN

privada (puerto protegido)

GVRP

Agregación de enlaces IEEE 802.3ad LACP y troncal estática

Cisco ether-channel (troncal estática)

Hasta 8 grupos

de troncales Hasta 8 puertos por grupo de troncales con ancho de banda de 16 Gbps

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP snooping v1, v2, v3

Querer

IGMP Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD v1, v2, hasta 256 grupos de multidifusión

QoS Límite de velocidad de entrada/salida por puerto Control

de ancho de banda Prioridad de 8 niveles para la conmutación

Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Aplicación de red

típica Observación DSCP

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP

SNTP

PLANET Utilidad de descubrimiento inteligente PLANET NMS

Aplicación System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

EN 55032

EN 55035

ICES-003 número 7

Certificación EN50121-4

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Control de red de autenticación de puerto IEEE 802.1x IEEE 802.1ab LLDP

IEEE 802.3az para Ethernet

de eficiencia energética RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

ITU G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
