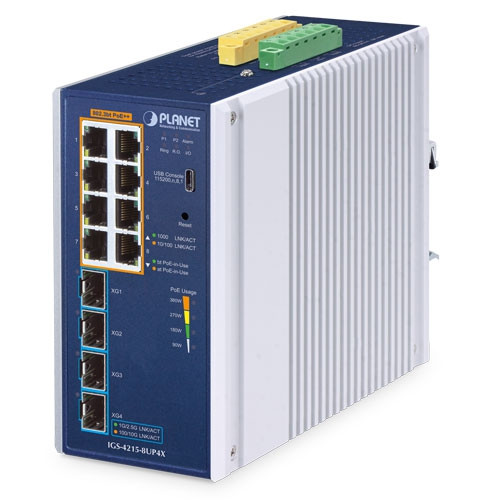

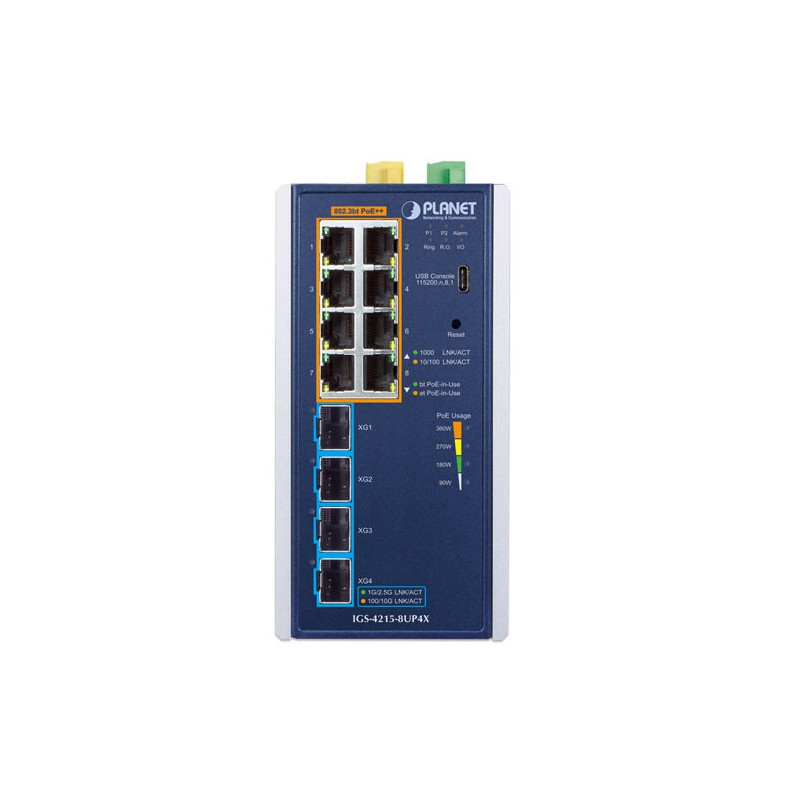

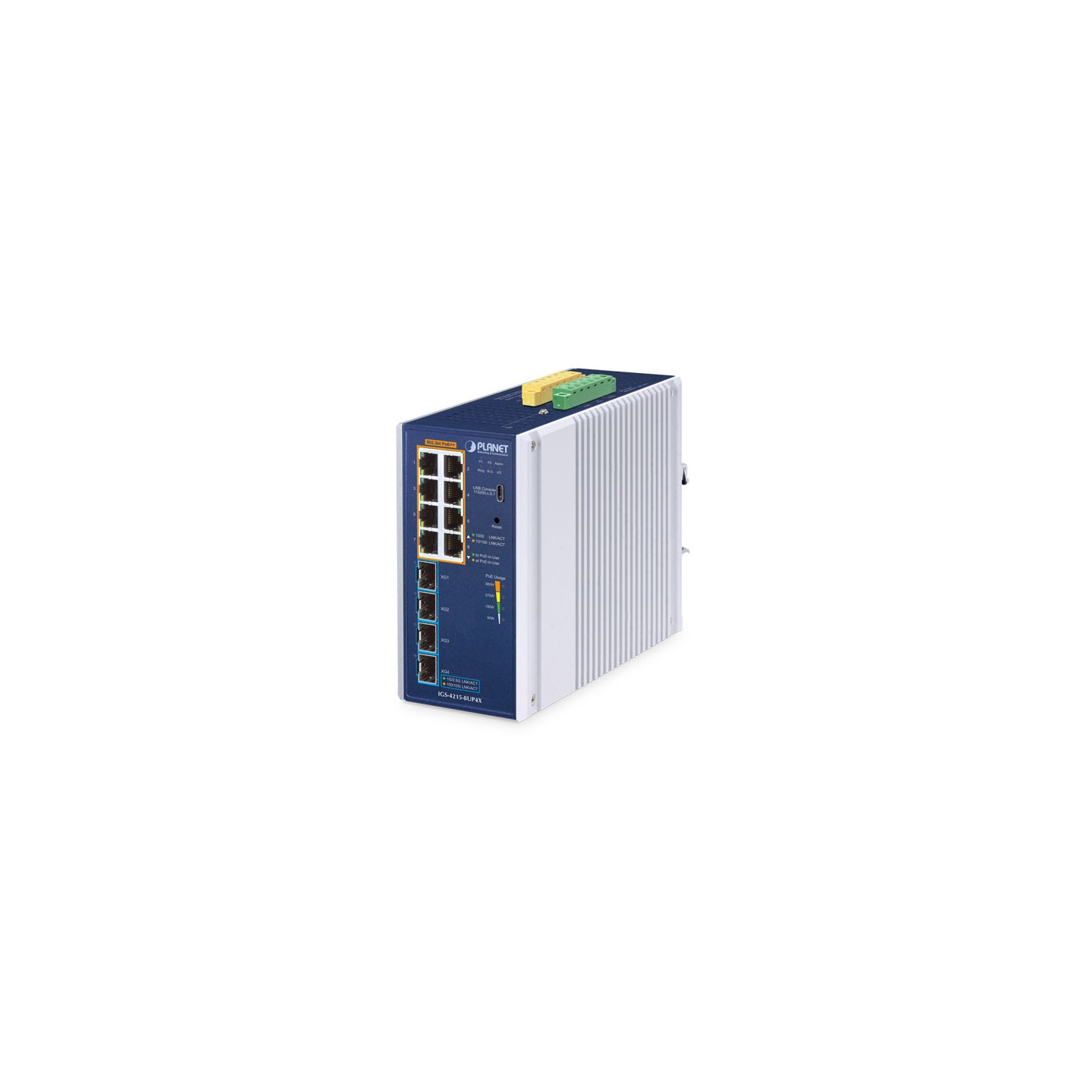

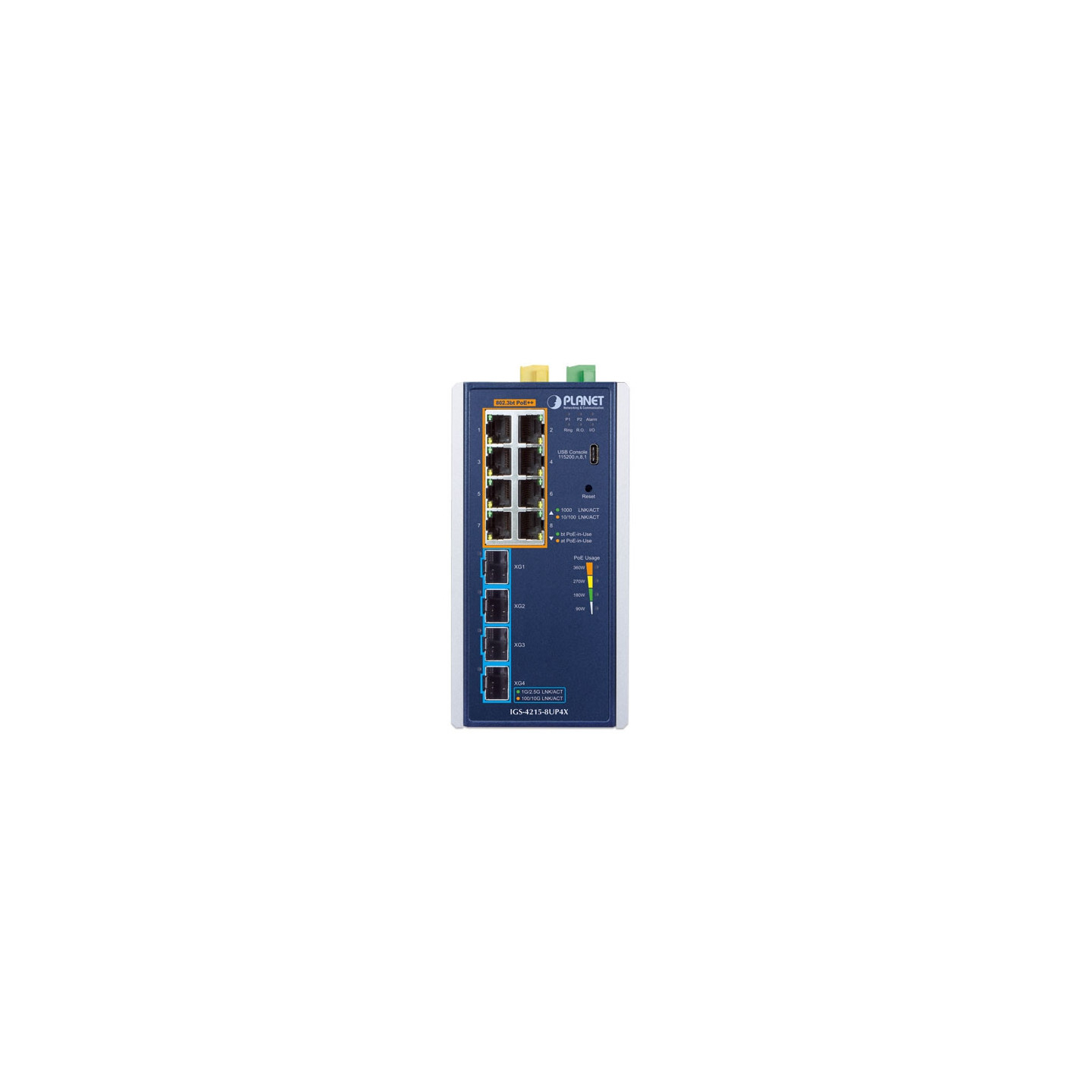

PLANET IGS-4215-8UP4X

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (puertos 1 a 8)

Puerto de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt (puertos 1 a 8)

Puertos SFP 4 INTERFACES SFP+ 10GBASE-SR/LR (puerto XG1 a puerto XG4)

Compatible con versiones anteriores de transceptores SFP 1G/2.5GBASE-SX/LX/BX

Consola 1 puerto serie USB tipo C a RS232 (115200,8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

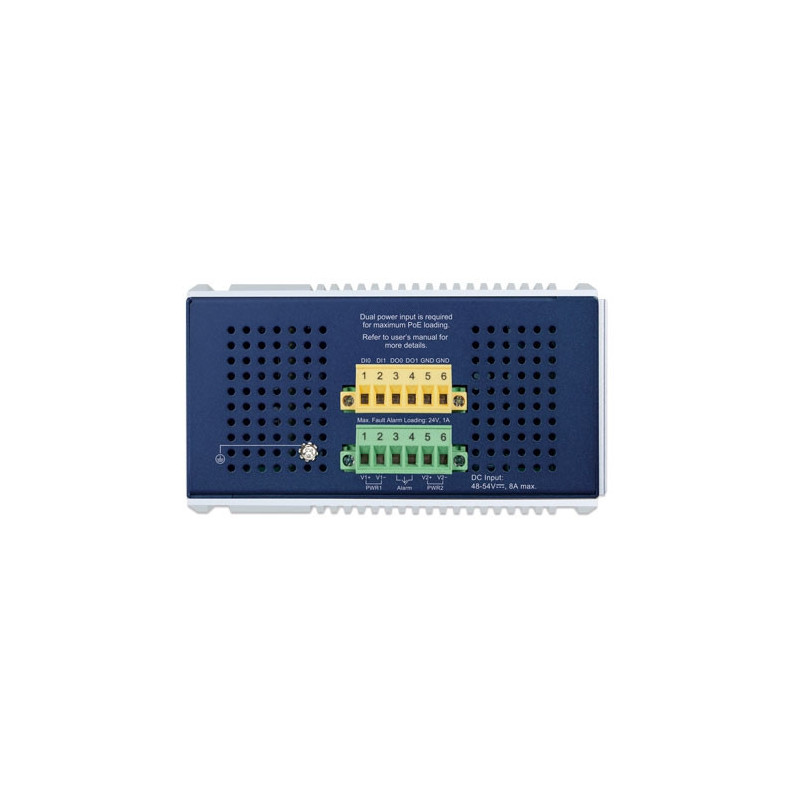

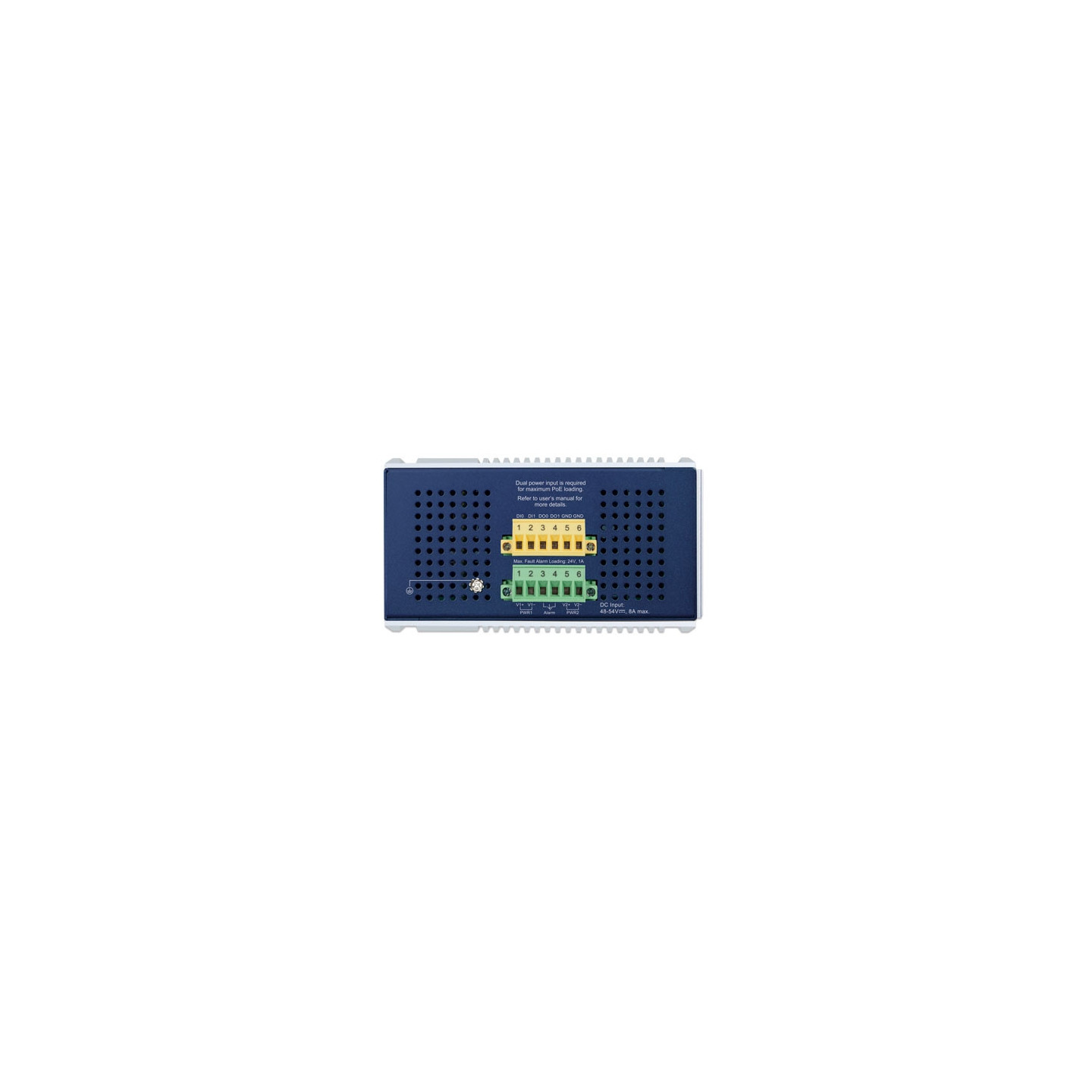

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC

DI, HACER 2 entradas digitales (DI)

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 salidas digitales (DO)

Colector abierto a 24 V CC, 100 mA máx.

Requisitos de alimentación 48 ~ 54 V CC, 8 A (máx.)

Consumo de energía / Disipación Máx. 10,2 vatios/34,8 BTU (sistema encendido)

Máx. 398,6 vatios/1360,1 BTU (carga completa)

Dimensiones (ancho x fondo x alto) 76 x 135 x 152 mm

Peso 1361g

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y oído de montaje en pared

Protección contra descargas electrostáticas Descarga de contacto 6KV DC

Descarga de aire 8KV DC

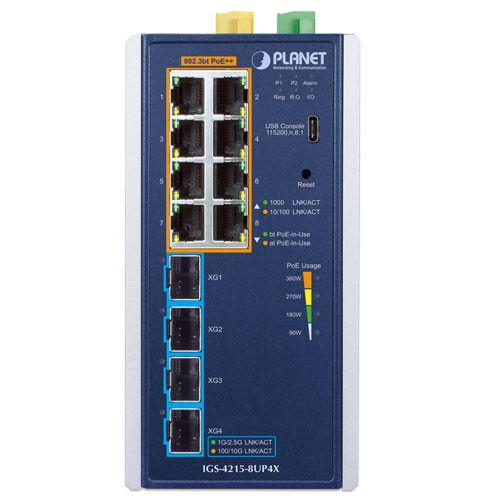

LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma (rojo) Anillo (verde)

R.O. (verde)

E/S (rojo)

por 10/100/1000T RJ45 PoE++ Puertos:

UP:1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

Abajo: 802.3bt (verde)

802.3at (ámbar)

Uso de PoE:

90/180/270/360W (ámbar)

por 10G Interfaz SFP:

1G/2.5G LNK/ACT (verde)

100/10G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 96 Gbps/sin bloqueo

Cambiar Throughput@64 bytes 71.43Mpps @64 bytes

Tabla de direcciones MAC 16K entradas

Búfer de datos compartidos 12 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 12 Kbytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4

Tipo de fuente de alimentación PoE Tramo

final Tramo medio

BT

Asignación de pines de alimentación PoE 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

PoE 802.3at: Tramo final: 1/2(-), 3/6(+)

PoE 802.3at: Tramo medio: 4/5(+), 7/8(-)

Salida de alimentación PoE Por puerto 48V ~ 54VDC

Modo 802.3bt Tipo-4: máximo 95

vatios Modo 802.3bt Tipo-3: máximo 60 vatios

Modo de fin de tramo: máximo 36 vatios

Modo de tramo medio: máximo 36 vatios Modo

de fuerza: máximo 95 vatios

Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual.

Número máx. de PD 802.3bt tipo 4 de 90 W 4

Número máx. de PDs 802.3bt tipo 3 de 60 W 6

Número máx. de PD 802.3at tipo 2 de 30 W 8

Funciones de gestión de PoE

Gestión de PoE Verificación

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

PoE Extensión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. hasta 250 metros

Funciones de capa 2

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada 802.1Q 802.1ad Tunelización Q-in-Q (apilamiento de VLAN)

VLAN de protocolo VLAN

de voz VLAN

privada (puerto protegido)

VLAN

de administración de GVRP

Hasta 256 grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad, LACP y troncal

estática Admite 8 grupos con 8 puertos por troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP snooping v2, v3

IGMP querier

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD v2, v3, hasta 256 grupos de multidifusión

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas USB a RS232 Consola Navegador

web Telnet

SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Carga/descarga de configuración a través de HTTP/TFTP

LLDP protocolo

SNTP

PLANET Smart Discovery Utility

PLANET NMS System/CloudViewer/CloudViewerPro

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB RFC

2737 Entidad MIB (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB de grupo de interfaz RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Power Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE802.3ae 10Gb/s Ethernet

IEEE 802.3x Control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

IEEE 802.1ab LLDP

IEEE 802.3az para Ethernet

de eficiencia energética RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 °C

Temperatura de almacenamiento -40 ~ 85 °C

Humedad 5 ~ 95% (sin condensación)
