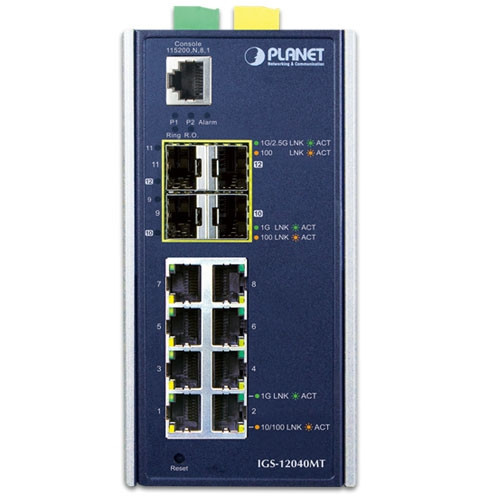

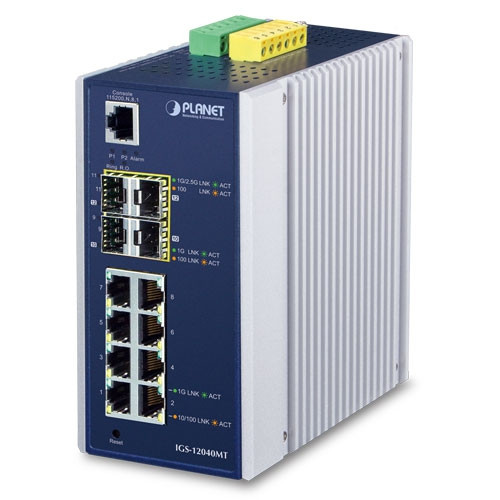

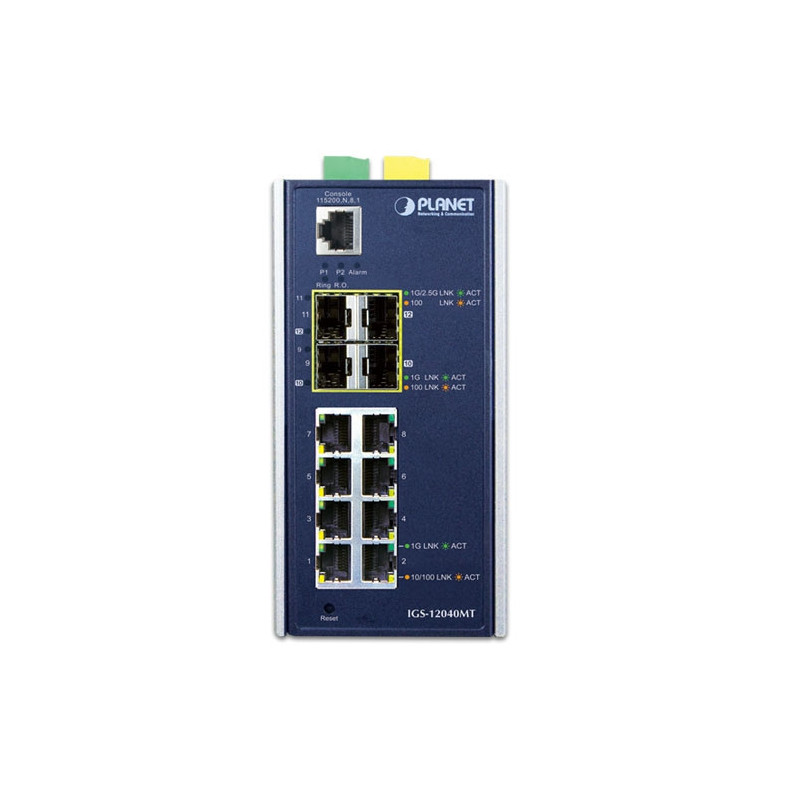

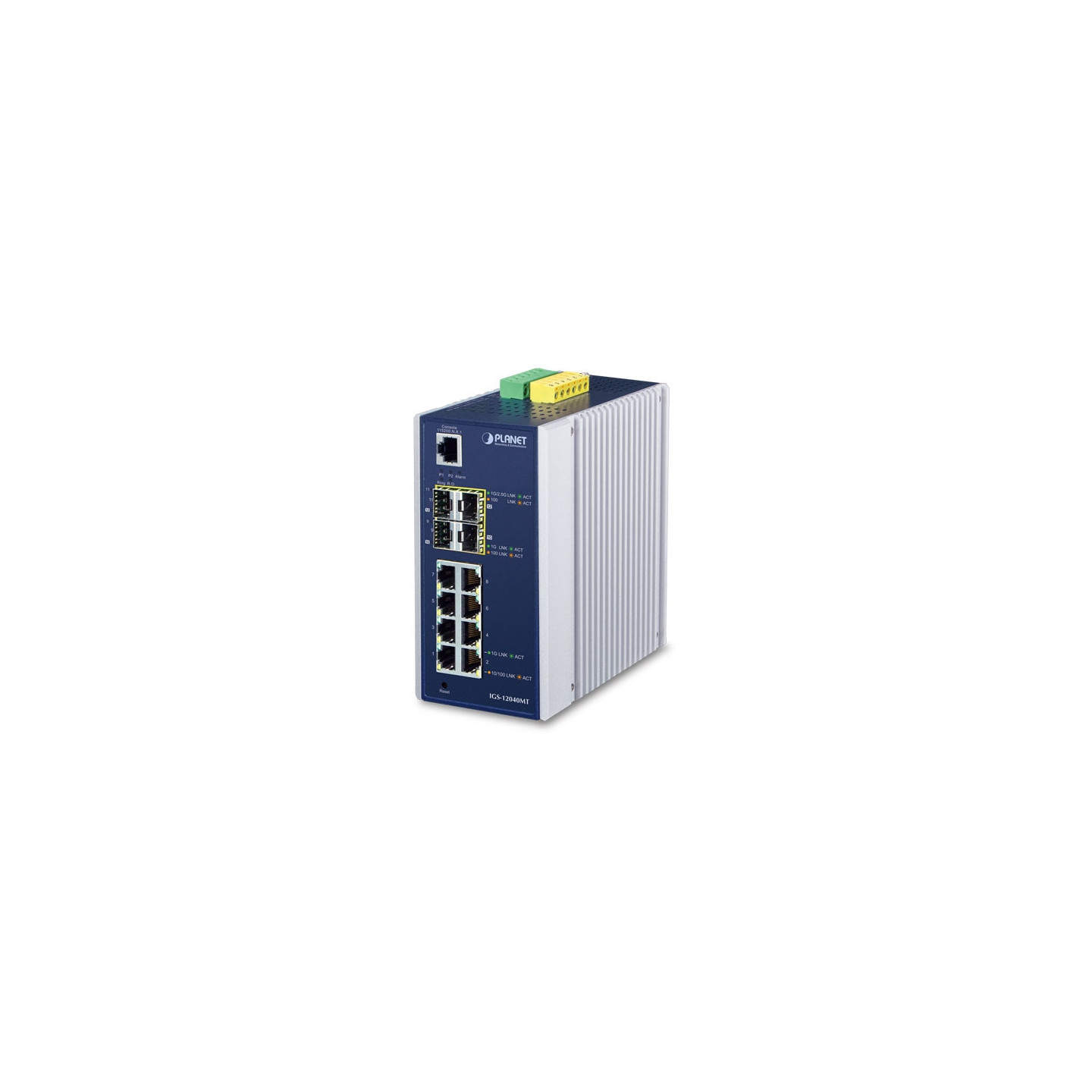

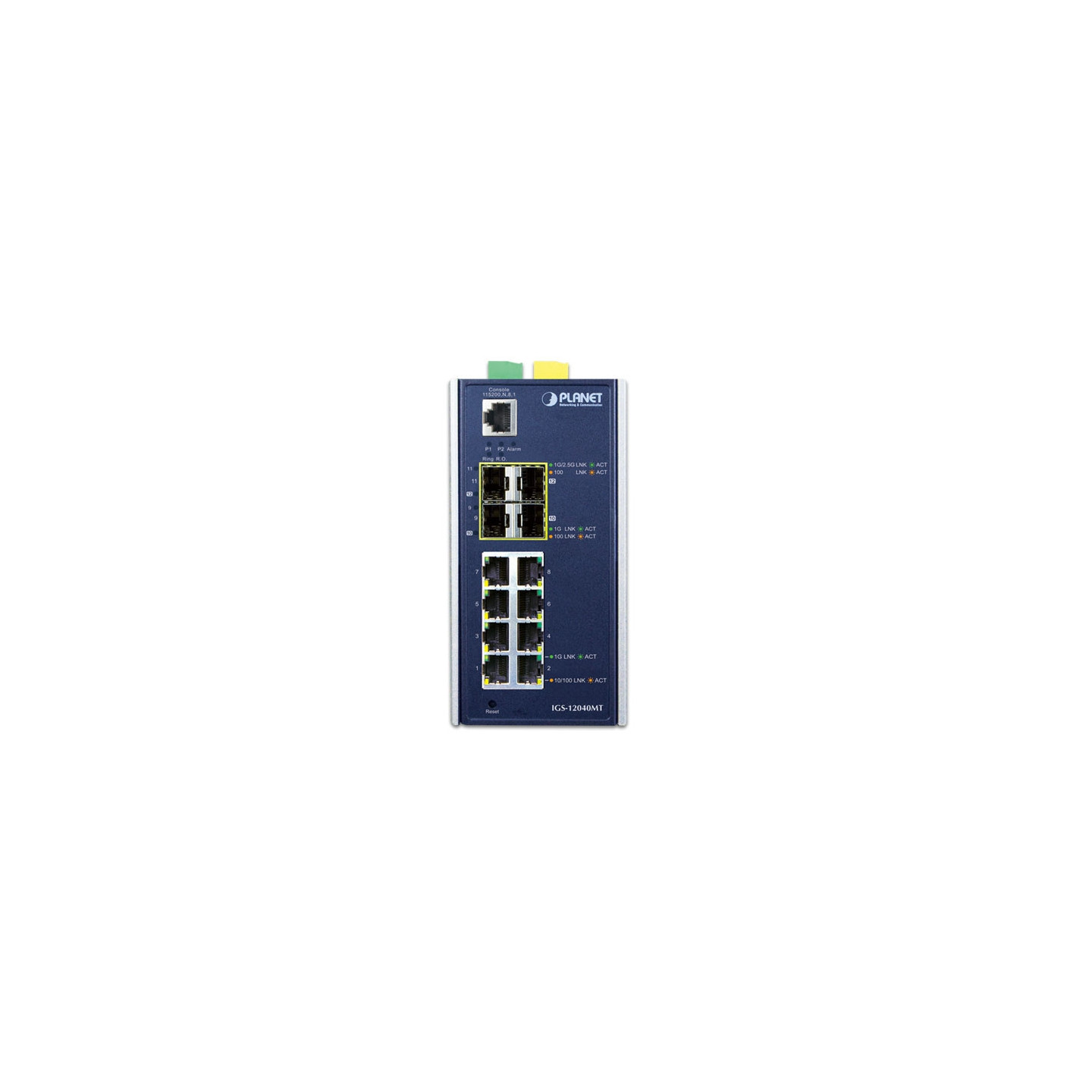

PLANET IGS-12040MT

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X

Puertos SFP 2 interfaces SFP 100/1000BASE-SX/LX/BX (Port-9 y Port-10)

Compatible con 100BASE-FX SFP

2 Interfaces 100/1000/2500BASE-X SFP (Port-11 y Port-12)

Compatible con 100BASE-FX y 2500BASE-X SFP

Consola 1 puerto serie RJ45 (115200, 8, N, 1)

DRAM 128MBytes

Memoria flash 64MBytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

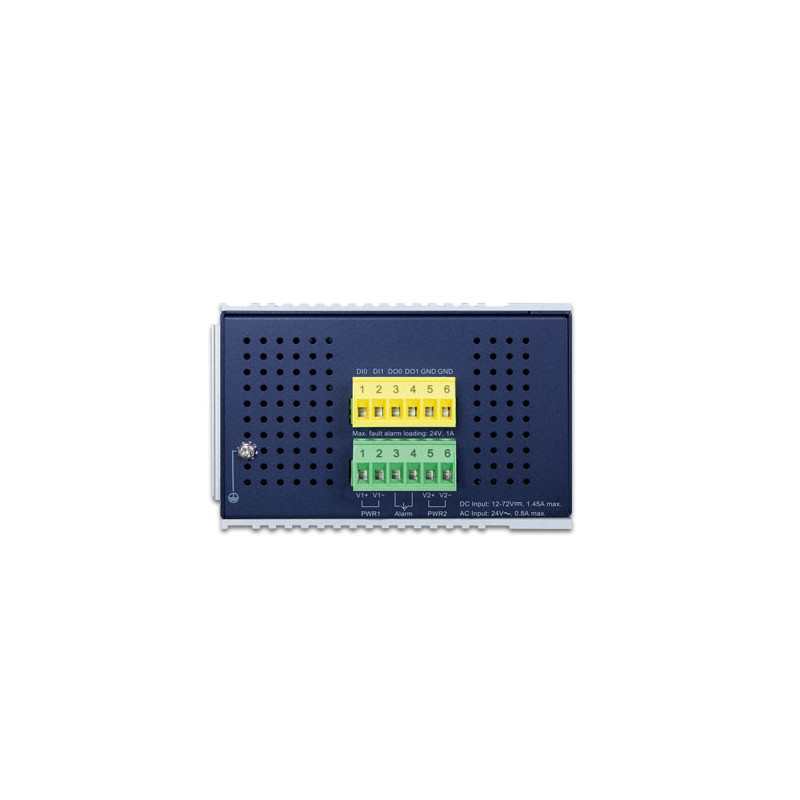

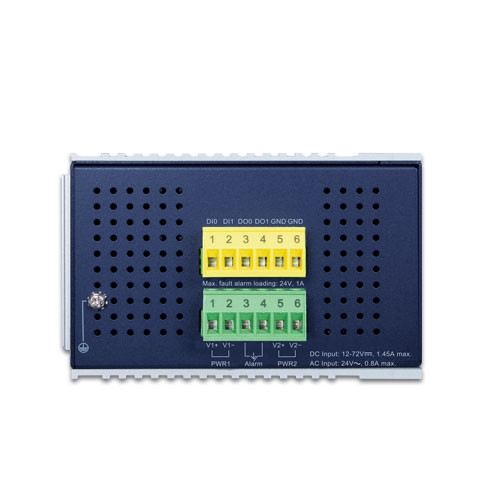

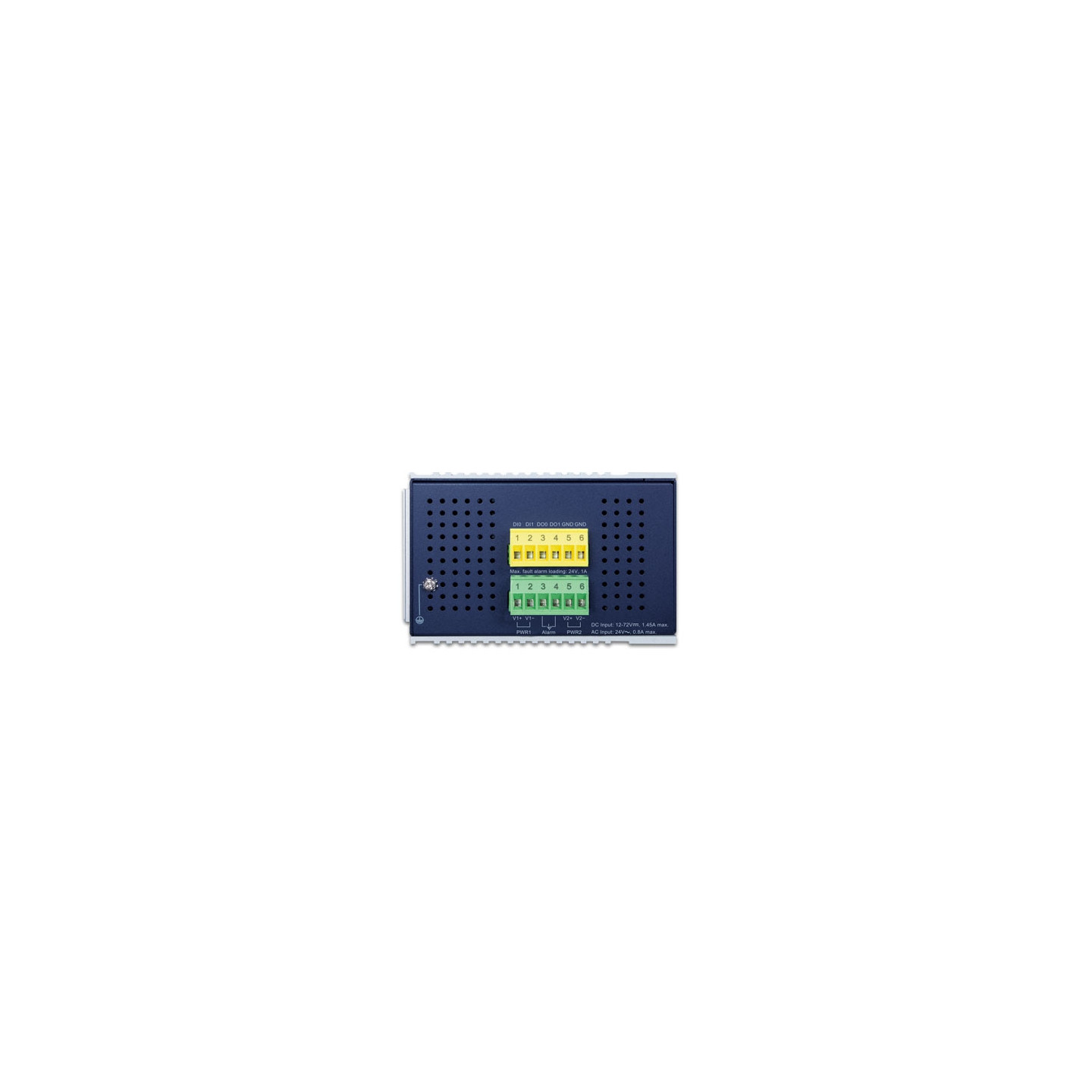

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para alimentación 1; Pin 3/4 para alarma de fallo; Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 0 y DI 1; Pin 3/4 para DO 0 y DO 1; Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC

Entrada digital (DI) 2 Entrada digital (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Requisitos de alimentación Doble de 12 V a 72 V CC

24 V CA

Consumo de energía 6,5 vatios/22,18 BTU (sistema encendido)

12 vatios/40,95 BTU (carga completa)

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1.010g

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

R.O. (verde)

Por 10/100/1000T Puerto RJ45:

1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

Por interfaz SFP:

1000/2500 LNK/ACT (Verde)

100 LNK/ACT (Ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 30 Gbps / sin bloqueo

Rendimiento (paquete por segundo) 22.32Mpps@64Bytes

Tabla de direcciones Entradas 8K, aprendizaje y envejecimiento automático de direcciones de origen

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo Deshabilitar/habilitar

Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del enlace troncal de cada puerto.

Duplicación de puertos TX/RX/Ambos

Monitor de Muchos a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 255 grupos

de VLAN Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP /

Soporte de troncal estática 6 grupos de soporte de troncal de 8 puertos

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP IPv4 IGMP (v1/v2 /v3) Indagación

IPv4 IGMP Compatibilidad con

el modo Querier Hasta 255 grupos de multidifusión

Espionaje MLD IPv6 MLD (v1/v2) Indagación

IPv6 MLD Compatibilidad con

el modo Querier Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Mbps ~1000Mbps

Salida: 500 Mbps ~1000Mbps

QoS Basado en la clasificación de tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

ANILLO Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Gestión de Switch

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility

MIB SNMP RFC-1213 MIB-II

IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB

RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 RADIUS MIB

de cliente RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación de puertos Control de

red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU-T G.8032 Anillo

ERPS ITU-T Y.1731 Supervisión de la calidad de funcionamiento

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
