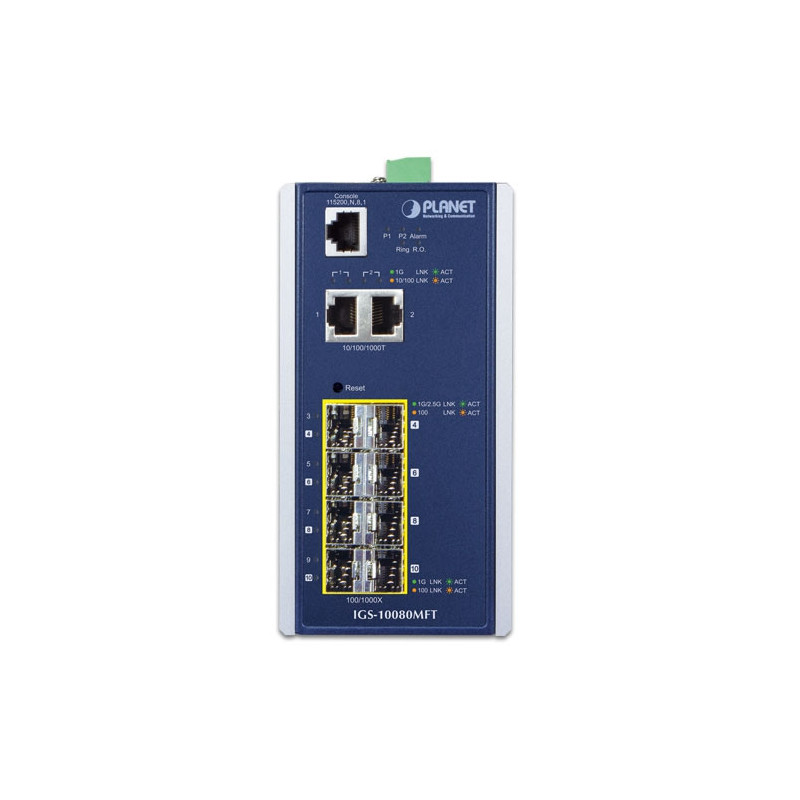

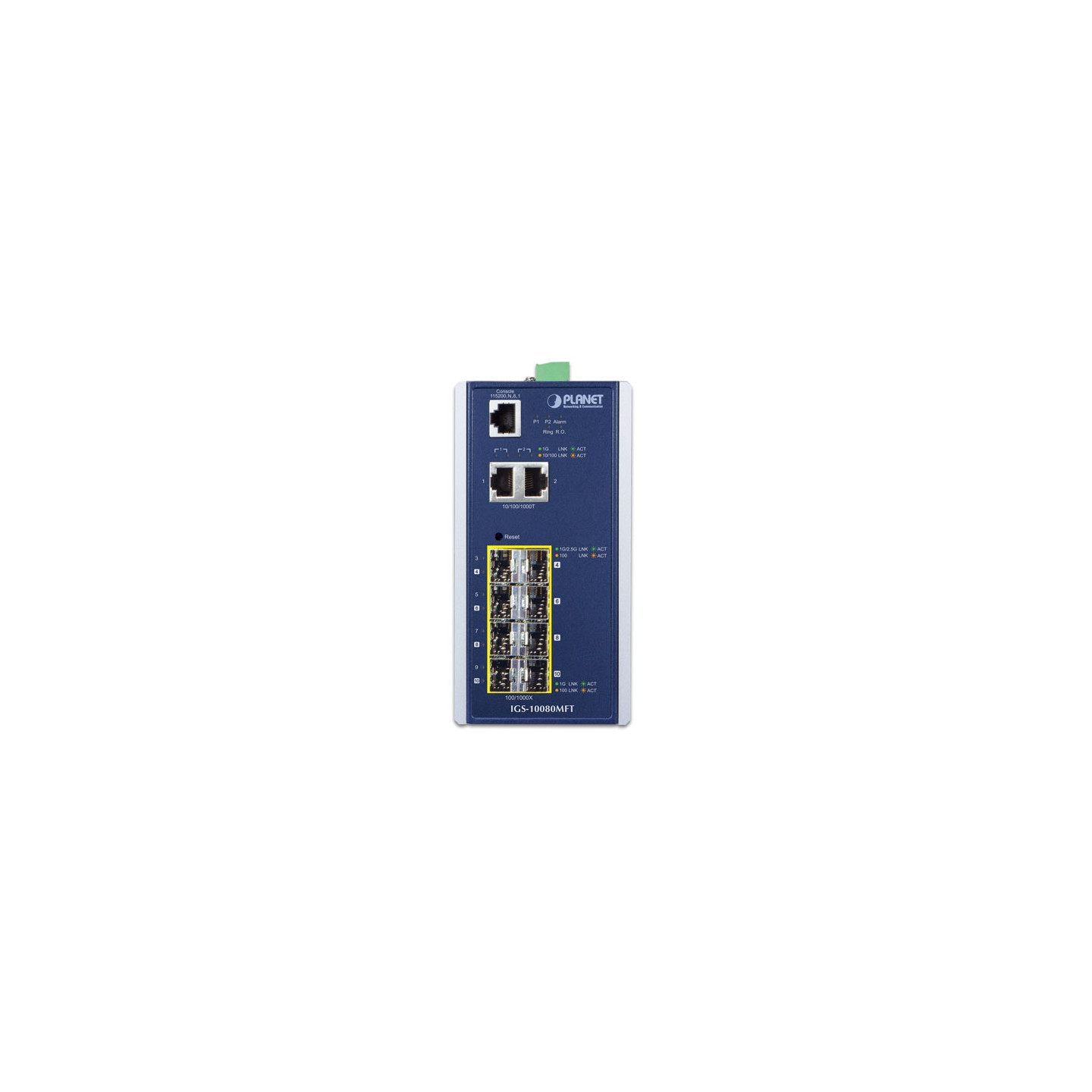

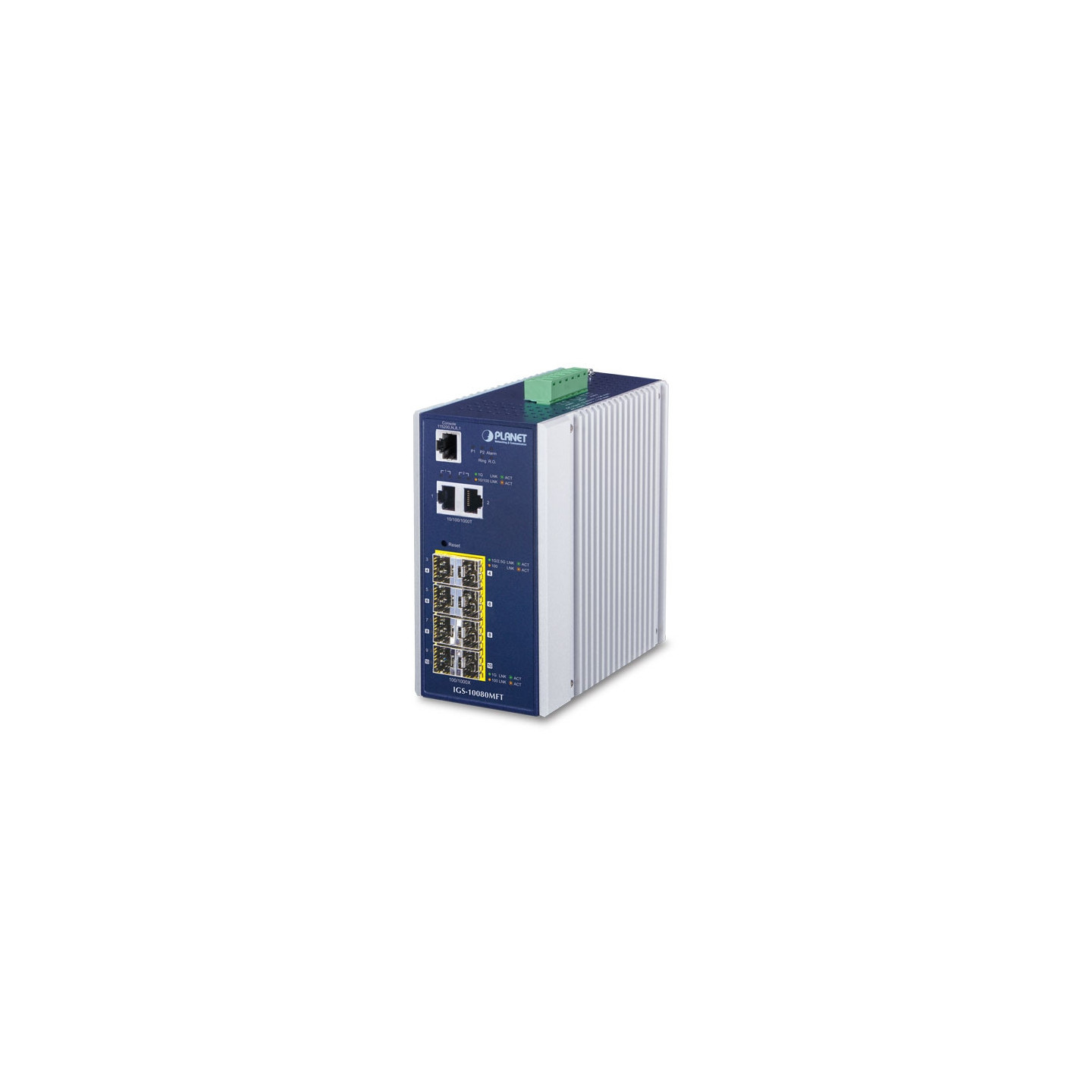

PLANET IGS-10080MFT

Especificaciones de hardware

Puertos de cobre 2 interfaces Ethernet 10/100/1000BASE-T (puertos 1 a 2)

Tragamonedas SFP/mini-GBIC 2 puertos SFP mini-GBIC 100/1000/2500BASE-X (puertos 3 a 4)

6 puertos SFP mini-GBIC 100/1000BASE-X (puertos 5 a 10)

SDRAM 128 millones de bytes

Memoria flash 64Mbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

Protección EFT 6KV CC

Recinto Aluminio IP30 metal cas

Instalación Kit de carril DIN y montaje en pared

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1036g

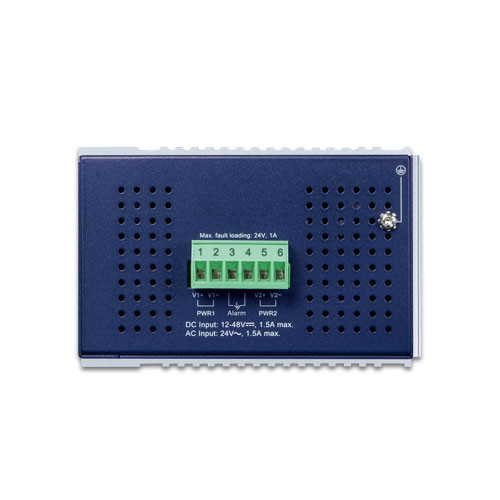

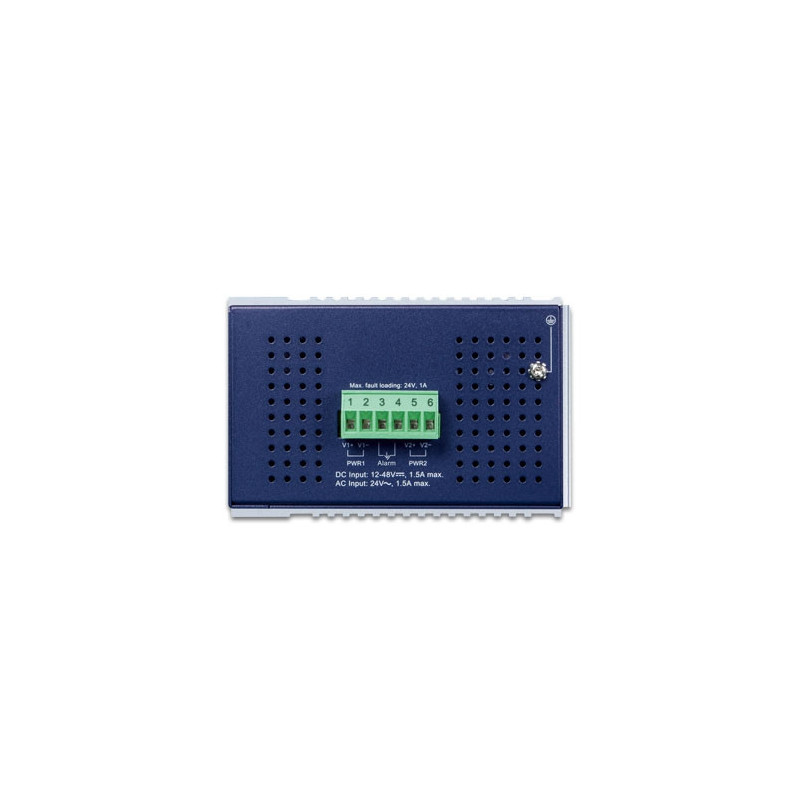

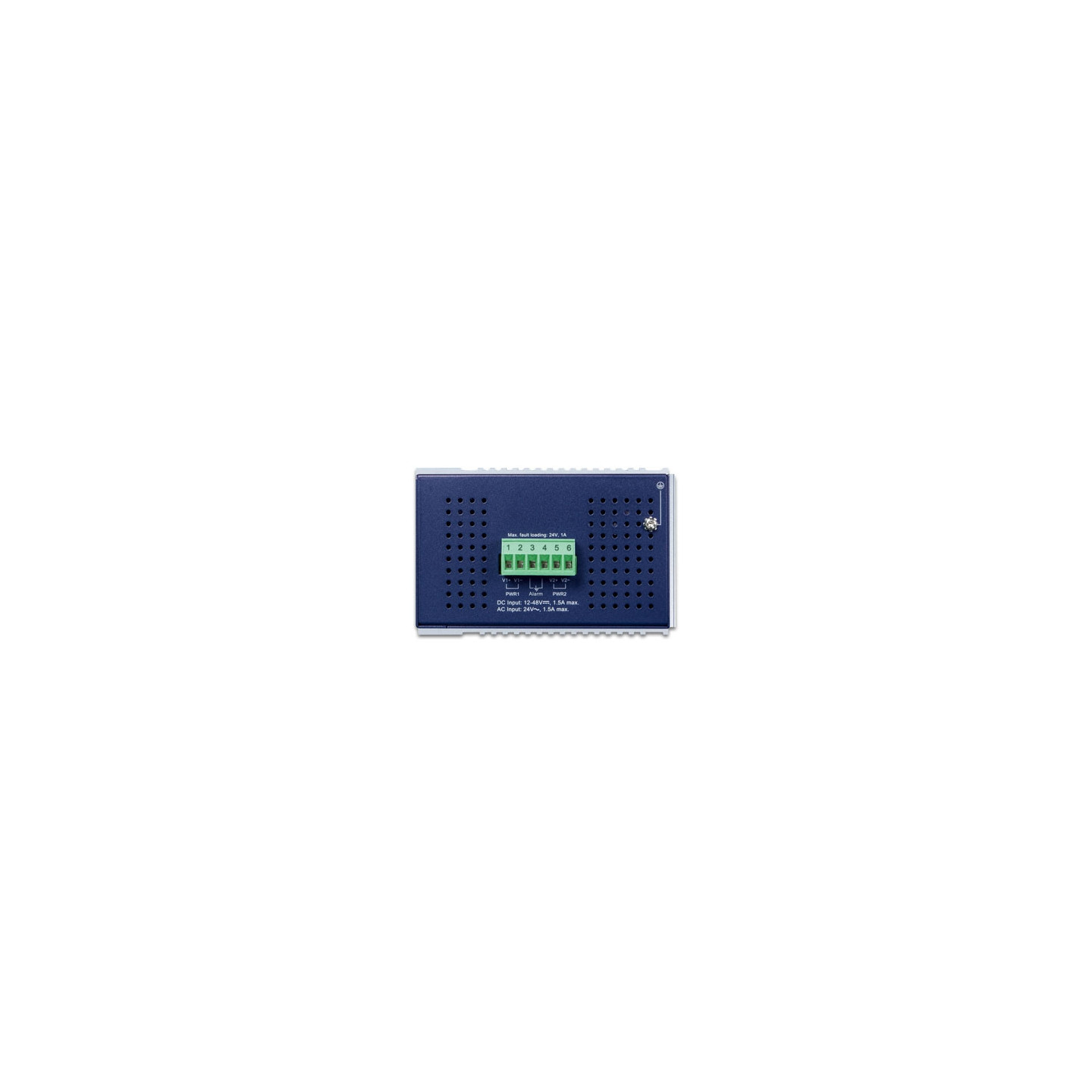

Requisitos de alimentación Adaptador de corriente de CC de 12 a 48 V, CA y 24 V

Consumo de energía 13,92 vatios/47,76 BTU (carga completa)

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma (rojo)

Anillo (verde)

R.0. (Verde)

Por puertos RJ45 10/100/1000T (del puerto 1 al puerto 2):

10/100 LNK/ACT (ámbar)

1000 LNK/ACT (verde)

Por interfaz SFP 100/1000/2500BASE-X (del puerto 3 al puerto 4):

100 LNK/ACT (ámbar)

1G/2.5G LNK/ACT (verde)

Por interfaz SFP 100/1000BASE-X (del puerto 5 al puerto 10):

100 LNK/ACT (ámbar)

1000 LNK/ACT (verde)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 26 Gbps/sin bloqueo

Rendimiento 19.34Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 512 Kbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K bytes

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

monitores 1 a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 4K Grupos

de VLAN Tunelización

Q-in-Q VLAN privada perimetral

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz

MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

Indagación IGMP IGMP (v1/v2/v3) Snooping Compatibilidad

con

el modo de consulta IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación

MLD (v1/v2) Compatibilidad con

el modo de consulta MLD Hasta 255 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Admite anillo principal y subanillo

Tiempo de recuperación < 10ms @ 3 unidades

Tiempo de recuperación < 50ms @ 16 unidades

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

- Reloj

transparente peer-to-peer - Reloj transparente de extremo a extremo

QoS Basado en clasificación de tráfico, prioridad estricta y prioridad de 8 niveles WRR

para conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta VLAN 802.1Q

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

Hasta 256 entradas

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Administración

Interfaces de administración básicas Telnet/Navegador web/SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP SNTP

,

PLANET Smart Discovery Utility PLANET

NMS System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

Protocolo Industrial Modbus TCP para la monitorización en tiempo real en el sistema SCADA

MIB SNMP RFC 1213 MIB-II

IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 RADIUS MIB

de cliente RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3z Gigabit SX/LX

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w IEEE

802.1s Protocolo

de árbol de expansión múltiple Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

ITU-T G.8032 Conmutación

de protección de anillo Ethernet RFC 768 UDP

RFC 783 TFTP

RFC 793 TCP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 75 grados C

Humedad 5 ~ 95% (sin condensación)
