Switch Ethernet TSN Administrable industrial L2+ de 4 puertos 10/100/1000T

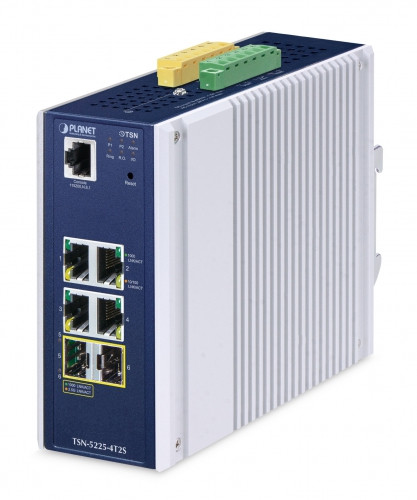

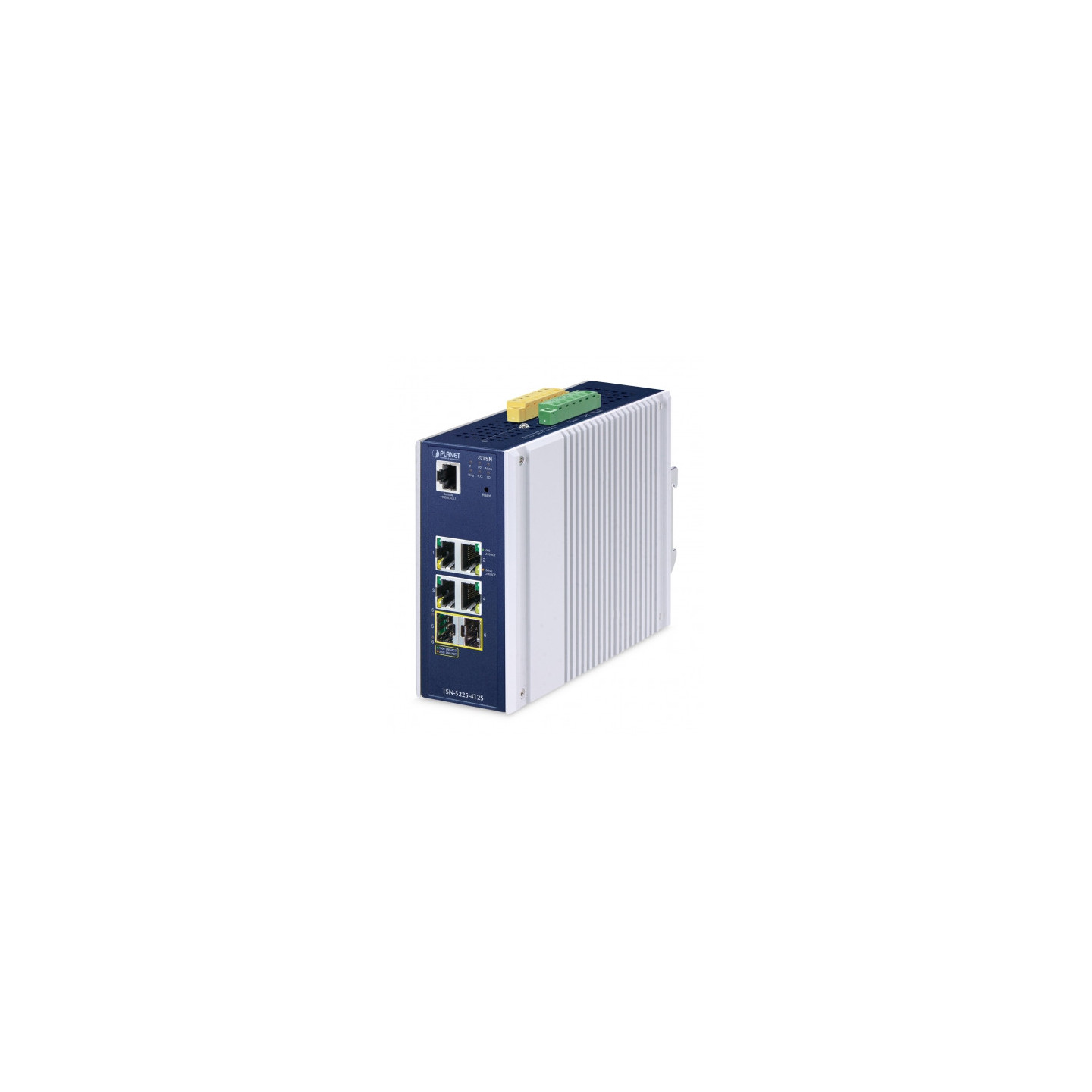

PLANET TSN-5225-4T es un nuevo Switch Ethernet Administrable de red sensible al tiempo (TSN) de capa 2+ de grado industrial que cuenta con 4 puertos RJ45 10/100/1000BASE-T en una carcasa metálica resistente IP30 para un funcionamiento estable en entornos pesados, y aborda todos los niveles de la red de automatización industrial, desde el bus de campo hasta la red troncal de fábrica. Y garantiza la transmisión de extremo a extremo de tráfico de alta prioridad con una latencia extremadamente baja.
El TSN-5225-4T se puede instalar en cualquier entorno difícil, ya que puede funcionar de manera estable en el rango de temperatura de -40 a 75 grados C. También permite el montaje en carril DIN o en la pared para un uso eficiente del espacio del armario.
El TSN-5225-4T puede ayudar a las empresas a lograr operaciones y producción más eficientes al tiempo que reduce el consumo de energía y el desperdicio de recursos, mejorando así los beneficios económicos y sociales de la empresa, alineándose con los valores fundamentales de ESG. Por ejemplo, la aplicación del TSN-5225-4T en la automatización industrial permite un control preciso del proceso de fabricación, reduciendo el consumo de energía y la generación de residuos. Del mismo modo, su uso en el transporte puede optimizar las rutas logísticas, mitigando problemas como las emisiones de carbono y la congestión del tráfico.
PLANET TSN-5225-4T proporciona comunicación de red en tiempo real y de baja latencia para la automatización industrial, las redes 5G NR, la Industria 4.0, la transmisión de video 4K/8K y la industria de juegos VR/AR mediante el uso de la tecnología de redes sensibles al tiempo (TSN) y el protocolo de tiempo de precisión IEEE 1588 (PTPv2) para la sincronización de tiempo en todos los puertos.
El TSN-5225-4T es compatible con los estándares IEEE de TSN necesarios para una solución completa de comunicación en tiempo real. Estos incluyen el perfil IEEE 802.1AS-REV para la sincronización de tiempo, IEEE 802.1Qbv para mejoras para el tráfico programado, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interscaling Express Traffic (IET), IEEE 802.1Qci para filtrado y regulación por flujo (PSFP) y IEEE 802.1CB Frame Replication and Elimination for reliability (FRER) para una redundancia sin interrupciones.
El TSN-5225-4T elimina la necesidad de separar las redes Ethernet de tecnología de la información (IT) y tecnología operativa (OT), proporcionando un enfoque más ubicuo para la sincronización y la temporización de precisión para los sistemas de automatización industrial actuales.

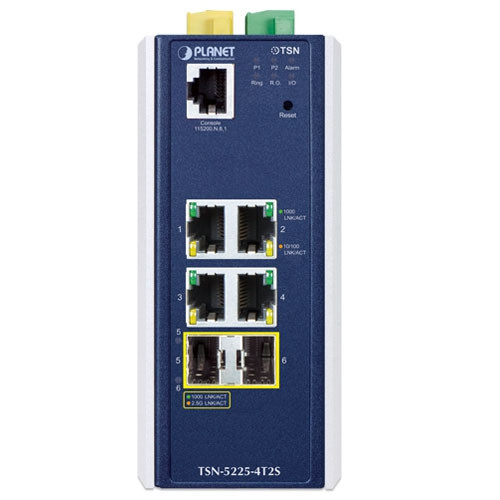

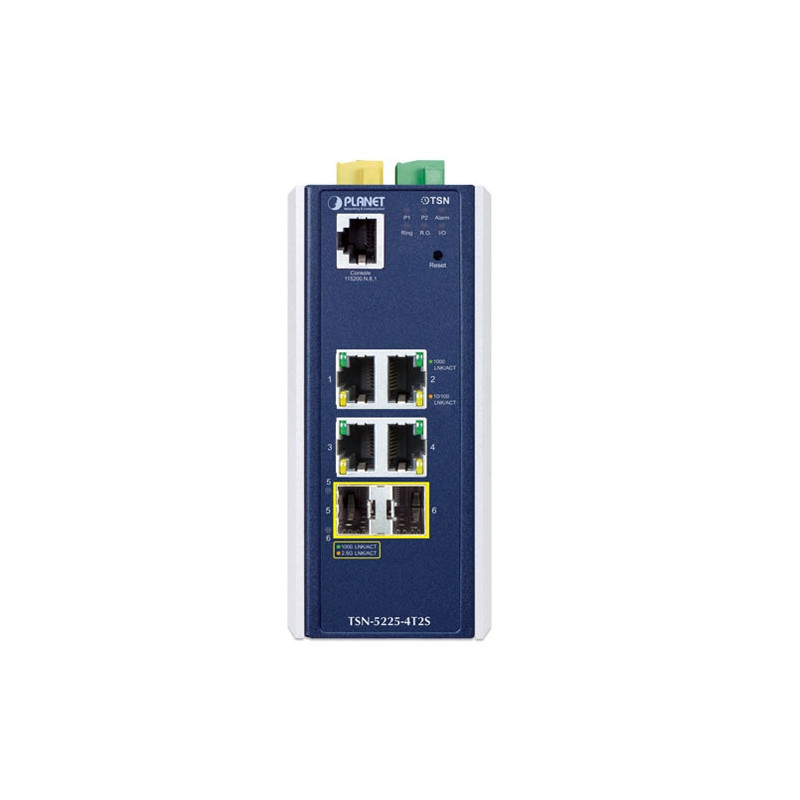

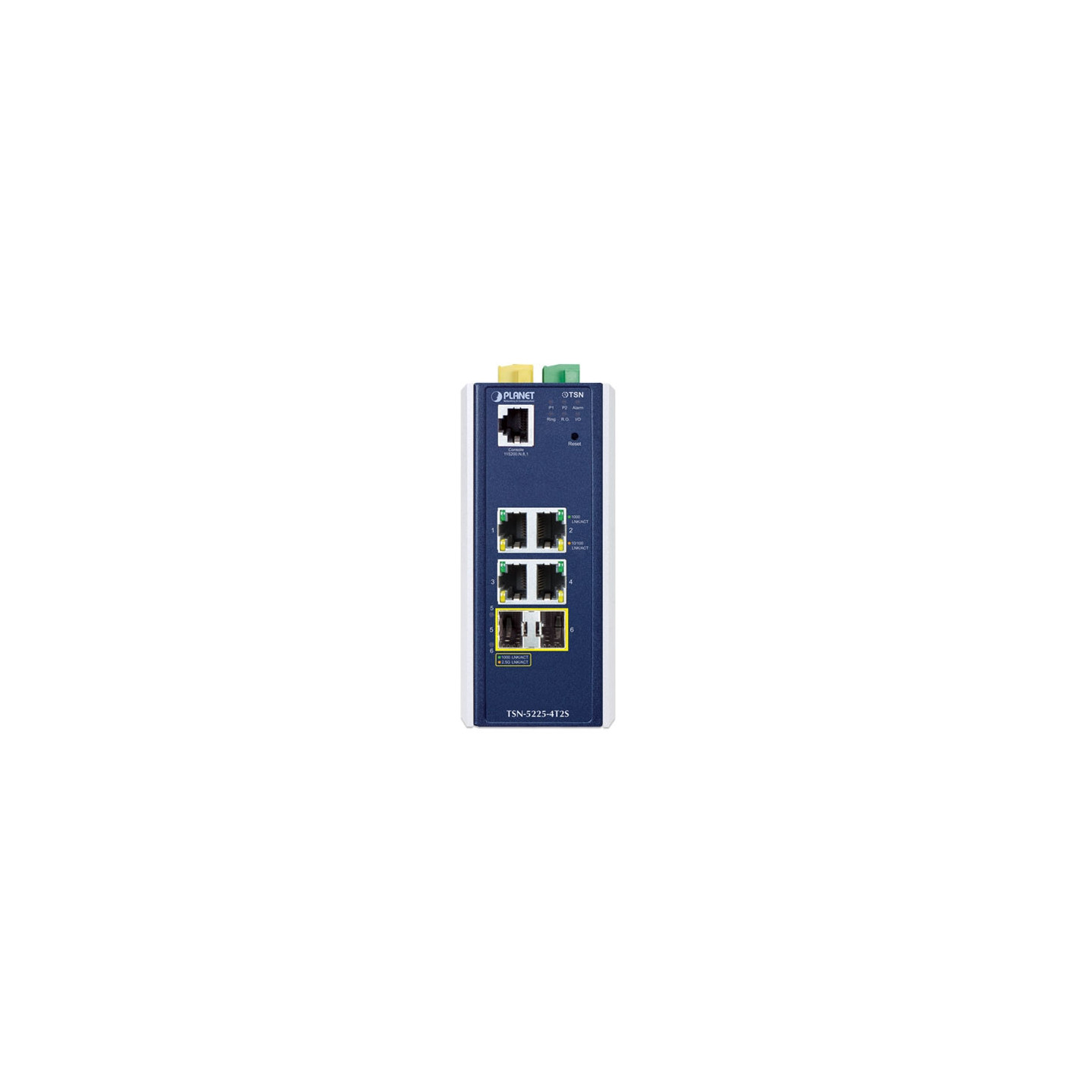

Puertos de cobre 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica

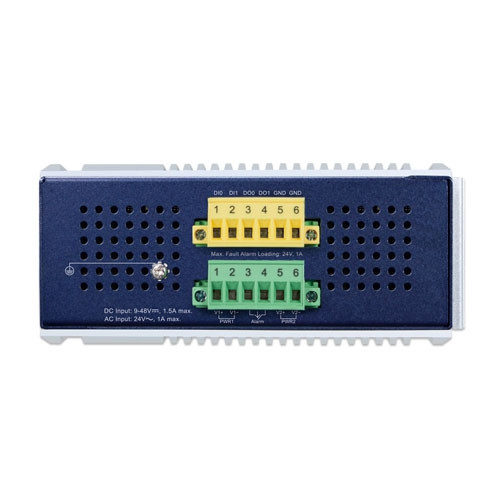

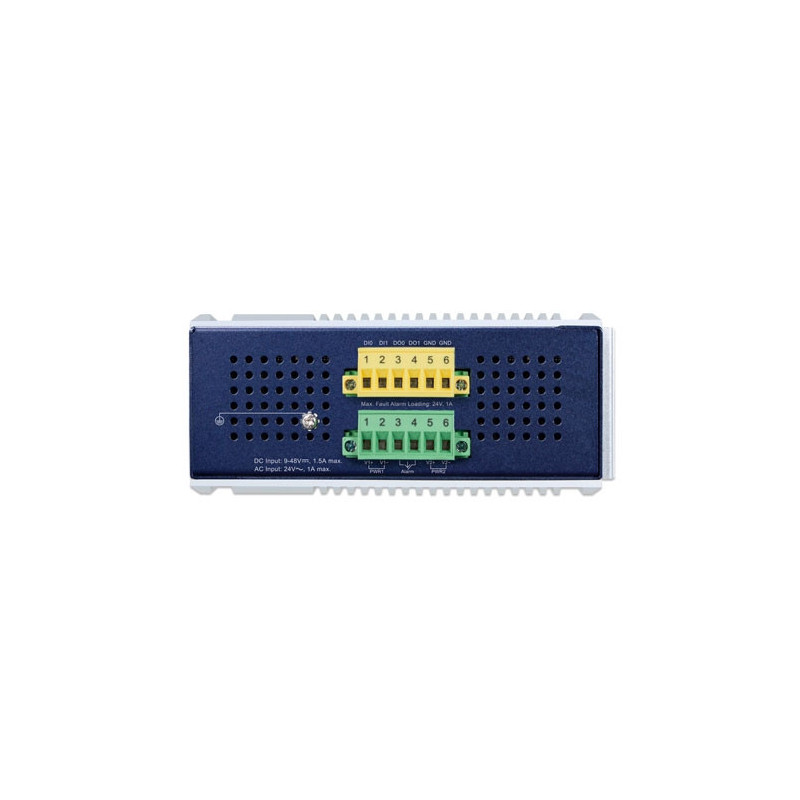

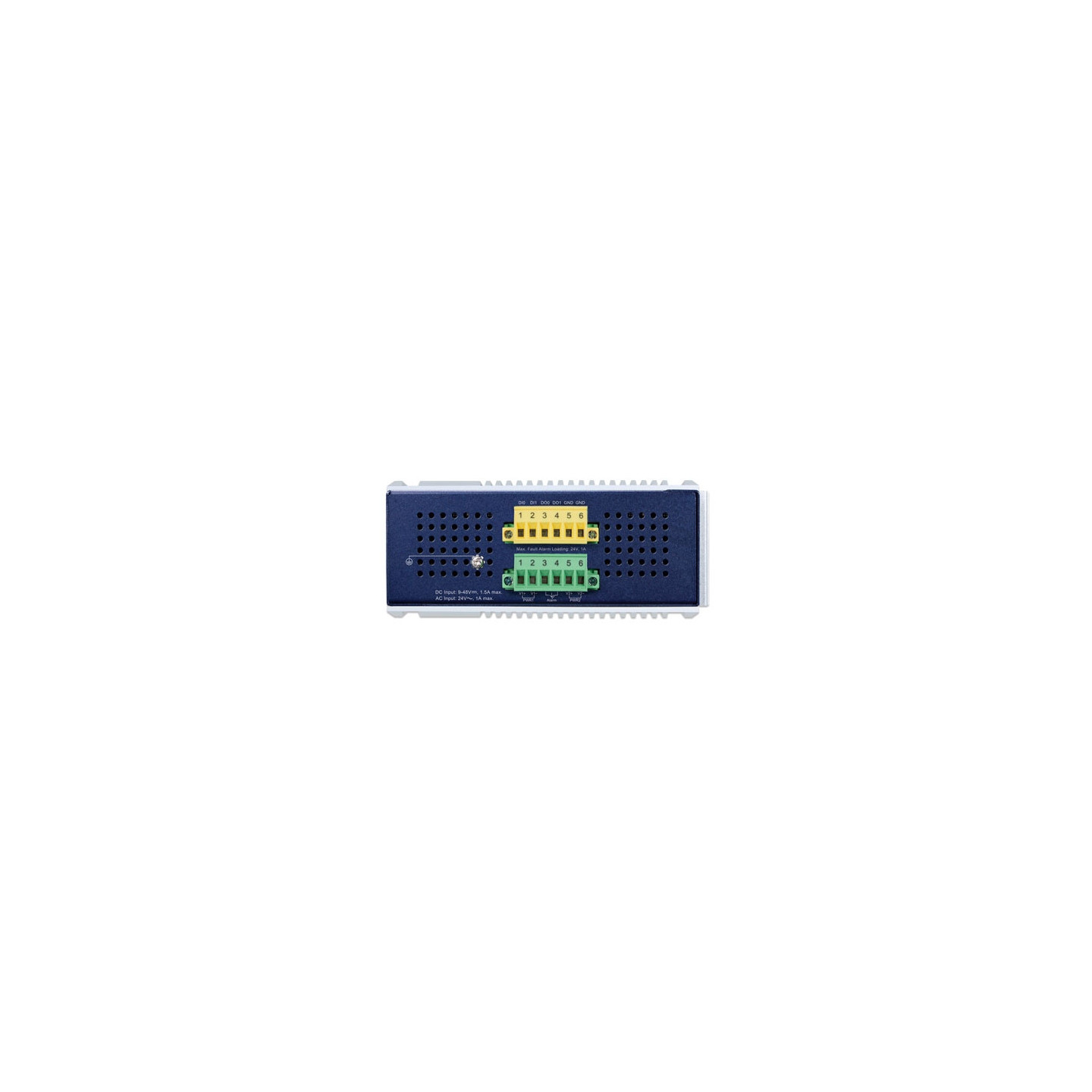

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC
Entrada digital (DI) 2 entradas digitales: Nivel 0:
-24 ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
Salida digital (DO) 2 salidas digitales:
Colector abierto a 24VDC, 100mA
Recinto Carcasa de aluminio IP30
Instalación Montaje en carril DIN o en pared
SDRAM 1024Mbytes
Memoria flash 64Mbytes
Dimensiones (ancho x fondo x alto) 60 x 135 x 135 mm
Peso 962 g
Requisitos de alimentación DC 9 ~ 48 V, 1.5 A máx.
CA 24 V, 1 A máx.
Consumo de energía Entrada de CC:
Máx. 8,36 vatios/28,53 BTU (sistema activado)
Máx. 9,89 vatios/33,75 BTU (carga completa)
Entrada de CA de 24 V:
Máx. 6,2 vatios/21,16 BTU (sistema activado)
Máx. 7,9 vatios/26,96 BTU (carga completa)
Protección contra descargas electrostáticas 5KV DC
Protección contra sobretensiones 6KV CC
Indicadores LED Sistema:
Alimentación 1 (verde), alimentación 2 (verde)
Alarma de fallo (rojo)
Anillo (verde), Propietario del anillo (verde)
DIDO (rojo)
Por puerto RJ45 10/100/1000T:
1000Mbps LNK/ACT (verde)
10/100Mbps LNK/ACT (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 8 Gbps/sin bloqueo
Rendimiento 5.95Mpps@64Bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 32 Mbits
Bastidor Jumbo 10K bytes
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
IP Interfaces Máx. 8 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta
Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento
estático de software IPv6
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación
Control de capacidad de enlace de puerto
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal
Duplicación de puertos TX/RX/Ambos
Espejo de monitor
múltiple a 1: analizador de puerto conmutado remoto (Cisco RSPAN)
Admite hasta 5 sesiones
VLAN VLAN etiquetada IEEE 802.1Q VLAN
IEEE 802.1ad Tunelización
Q-in-Q VLAN privada perimetral (PVE)
VLAN basada en MAC VLAN
basada en
protocolo VLAN de voz VLAN
IP VLAN
basada en subred MVR (registro de VLAN de multidifusión)
GVRP
Hasta 4K grupos de VLAN, de 4096 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Máximo de 2 grupos troncales con 4 puertos por grupo troncal
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Protección BPDU, filtrado de BPDU y transparencia de BPDU
Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad
con
el modo de consulta IGMP IPv4 Admite 255 grupos IGMP
Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con
el modo de consulta
IPv6 MLD Admite 255 grupos MLD
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 100 Kb ~ 3276 Mbps
Salida: 100 Kb ~ 3281 Mbps
Anillo Admite ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 10ms @ 3 nodos Tiempo de
recuperación < 50ms @ 16 nodos
Soporta anillo mayor y subanillo
Sincronización IEEE 1588v2 PTP (Protocolo de tiempo de precisión)
PTP Maestro
PTP Esclavo
Reloj
de límite Reloj
ordinario Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
QoS Formador de entrada y límite de velocidad de salida por puerto Control
de ancho de banda 8 colas de prioridad en todos los puertos
del switch Clasificación del tráfico:
IEEE 802.1p CoS
IP TOS / DSCP / IP Precedencia
IP Número de puerto
TCP/UDP Aplicación de red
típica Políticas de regulación de tráfico en el puerto
del switch Observación de DSCP
Protocolos de red sensibles al tiempo Sincronización de tiempo de alta precisión:
IEEE1588 (Marca de tiempo)
802.1AS-Rev Perfil
predeterminado gPTP Modeladores:
802.1Qbv (programación consciente del tiempo)
802.1Qch (cola y reenvío cíclicos)
Regulación de flujo TSN:
802.1Qci (filtrado y regulación por transmisión)
Redundancia:
802.1CB (replicación y eliminación de tramas para redundancia para redundancia sin interrupciones)
También protección lineal y de anillo
estándar Reducción de retardo:
IEEE 802.1Qbu Frame Preemption,
IEEE 802.3br Interscaling Express Traffic (IET)
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 512 entradas
Seguridad Seguridad portuaria
Protección de origen IP, hasta 512 entradas
Inspección ARP dinámica, hasta 1K entradas
Control de autoridad de línea de comandos basado en el nivel
de usuario Dirección MAC estática, hasta 64 entradas
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS
Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo LLDP NTP
PLANET Utilidad
de descubrimiento inteligente PLANET NMS
PLANET NMSViewerPro/CloudViewerPro
Gestión de eventos Syslog
remoto Registro
del sistema local SMTP
MIB SNMP RFC 1213 MIB-II
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB
de interfaz RFC 2665 MIB
similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)
RFC 2737 MIB
de entidad RFC 2618 MIB
de cliente RADIUS RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP MIB
de reenvío RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP (en inglés)
Cumplimiento normativo FCC Parte 15 Clase A
CE:
EN55032
EN55035
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
Control de flujo y contrapresión
IEEE 802.3x Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Control de red de autenticación de puerto
IEEE
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 1588 PTPv2
IEEE 802.1ag Gestión de fallos de conectividad (CFM)
IEEE 802.1AS - Temporización y sincronización para aplicaciones sensibles al tiempo IEEE
802.1Qbu Preferencia de tramas,
IEEE 802.3br Intercalado de tráfico exprés (IET)
IEEE 802.1Qci Filtrado y regulación por flujo (PSFP)
Mejoras de IEEE 802.1Qbv para el tráfico
programado Replicación y eliminación de tramas IEEE 802.1CB para confiabilidad (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 Anillo ERPS
Operativo -40 ~ 75 grados C
Almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
