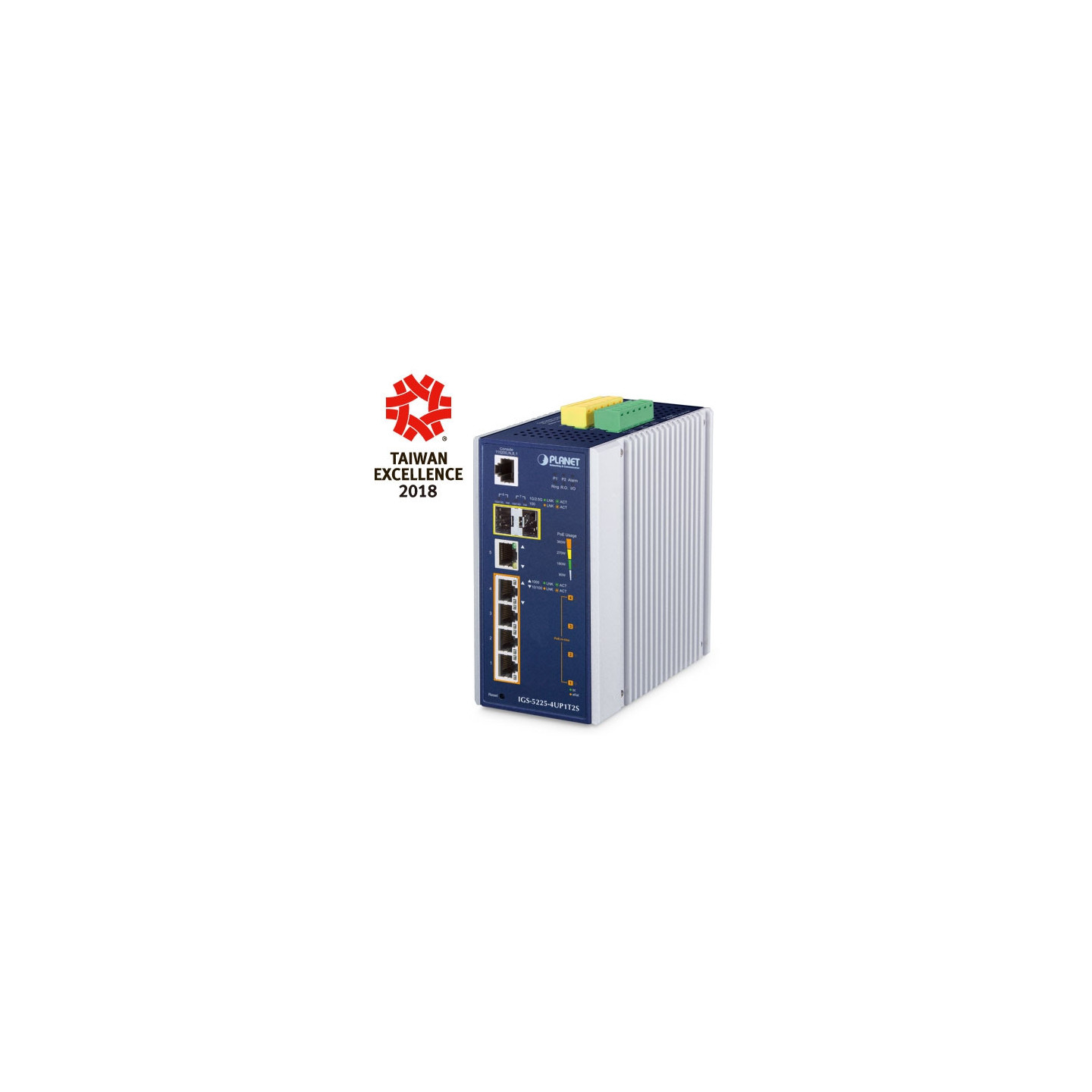

PLANET IGS-5225-4UP1T2S

Especificaciones de hardware

Versión 5

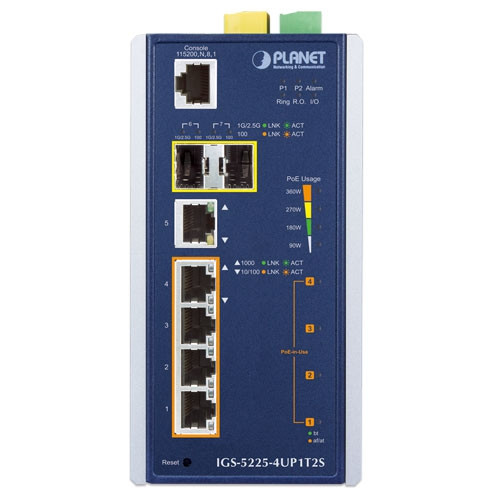

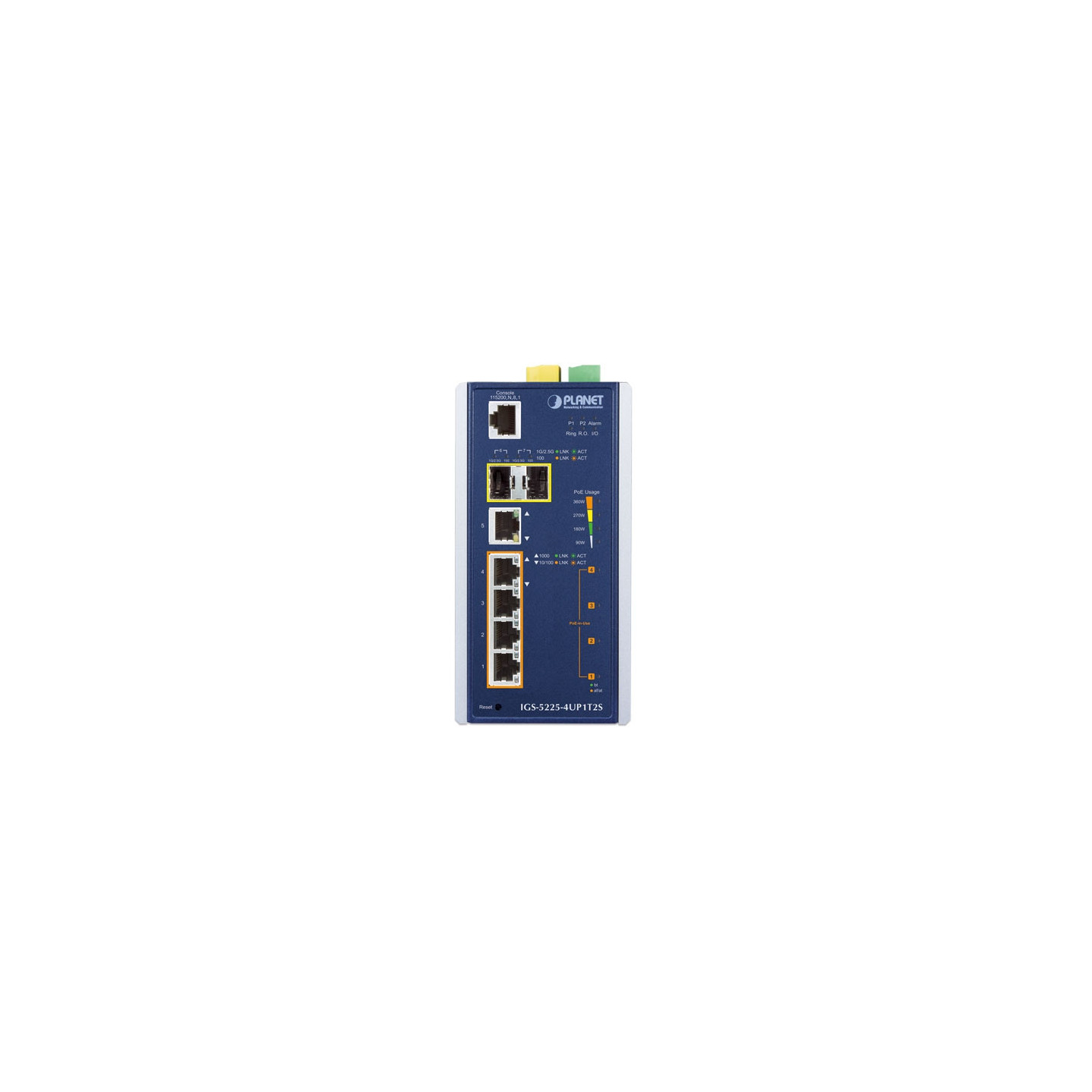

Puertos de cobre 5 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 puertos SFP mini-GBIC 100/1000/2500BASE-X (puerto 6 y puerto 7)

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

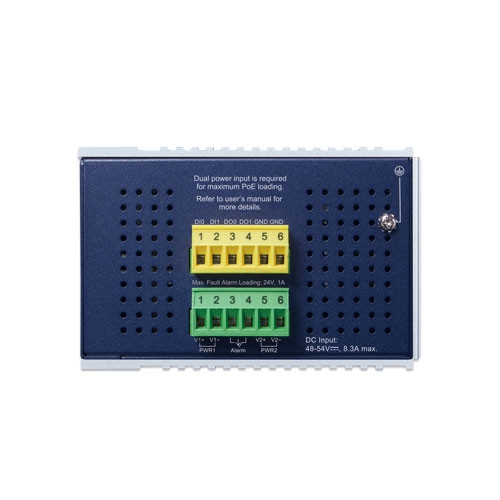

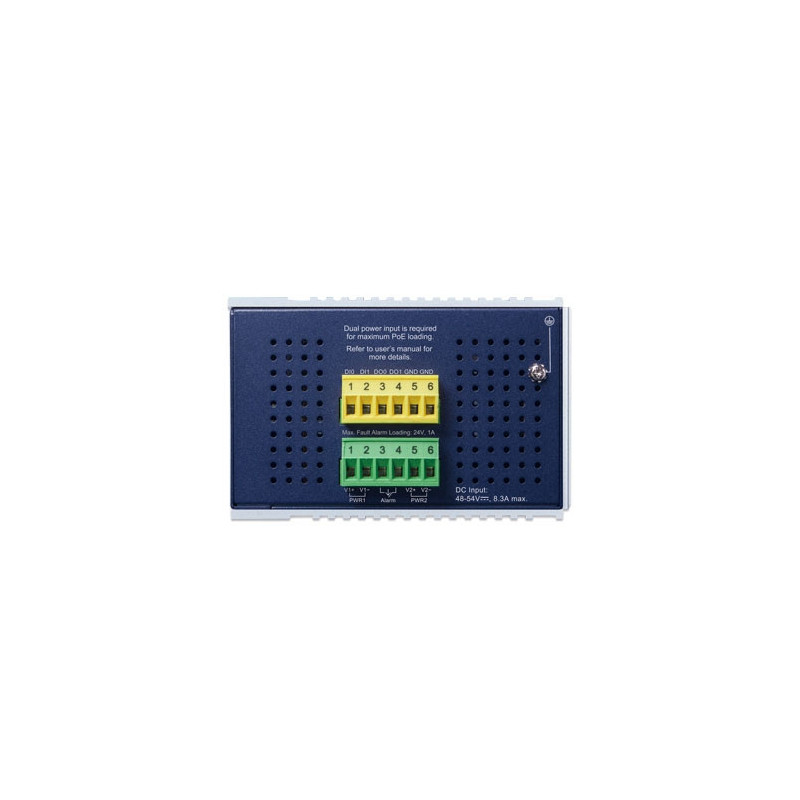

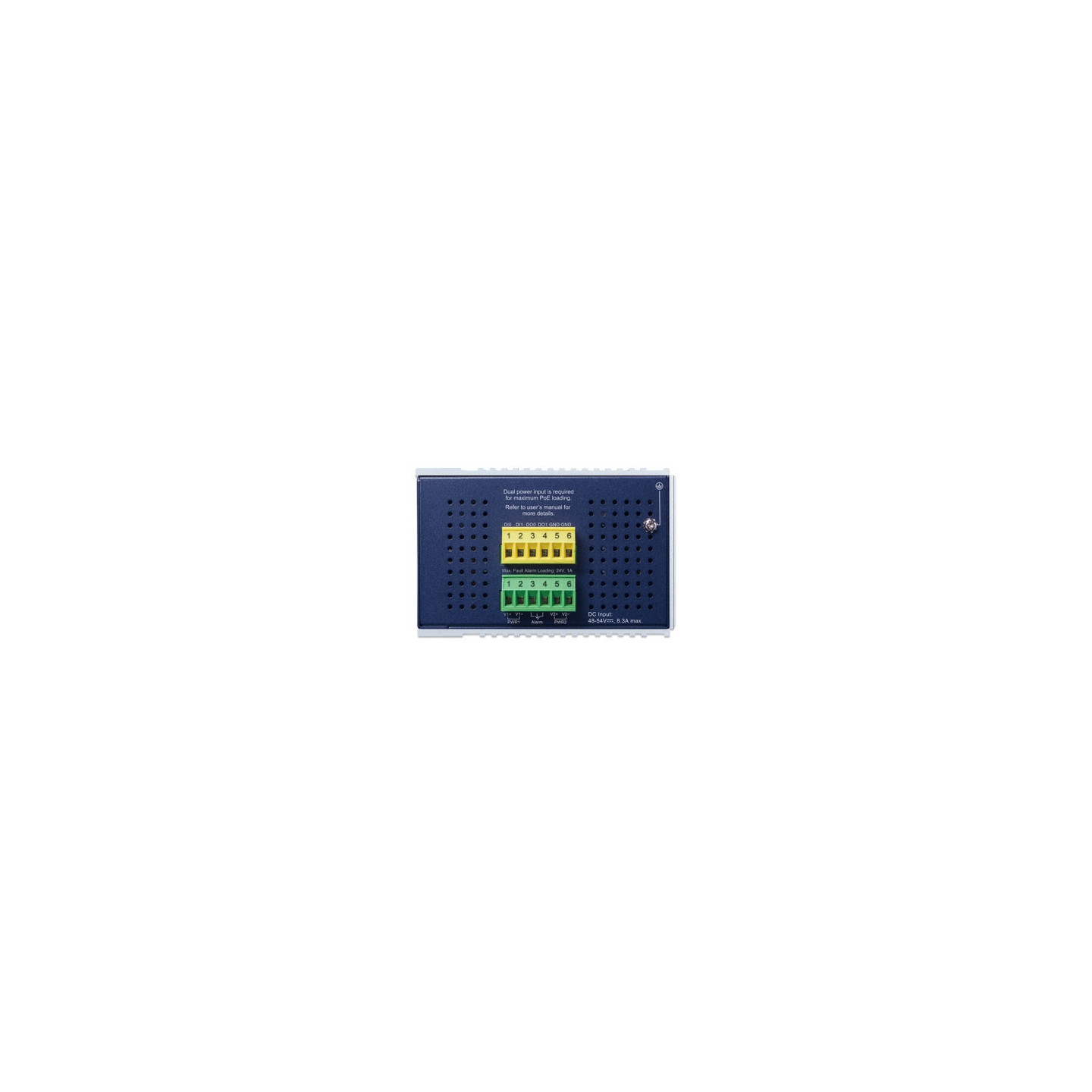

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

DI/DO 2 Entrada digital (DI): Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA máx.

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1088 g

Requisitos de alimentación 48-54V

Consumo de energía 392 vatios/1337BTU (Carga completa con función PoE con entrada DC 54V)

Protección contra descargas electrostáticas 6KV CC

Protección EFT 6KV CC

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

R.O. (propietario del anillo) (verde)

DIDO (rojo)

Por 10/100/1000T Puertos RJ45:

1G LNK/ACT (verde)

10/100 LNK/ACT (Ámbar)

Por 10/100/1000T RJ45 PoE++ Puertos:

802.3bt PoE++-en uso x 1 (verde)

802.3at/af PoE en uso x 1 (ámbar)

Por 100/1000/2500BASE-X SFP Interfaz:

1G/2.5G LNK/ACT (verde)

100 LNK/ACT (ámbar)

4 x LED para uso de PoE:

90 W, 180 W, 270 W y 360W (Ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 20 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 14.8Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ PSE

Retrocompatible con IEEE 802.3at/af PoE PSE

Tipo de fuente de alimentación PoE 802.3BT

Tramo final Tramo

medio

Salida de alimentación PoE Por puerto 54 V CC

Modo 802.3bt, puertos 1 a 4: máximo 95 vatios

Modo de tramo final: máximo 36 vatios Modo de intervalo

medio: máximo 36 vatios

Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual.

Número de PD 802.3bt Tipo-4 de 95 W 3

Número de PD 802.3bt Tipo-3 de 60 W 4

Número de PD 802.3at 4

Funciones de gestión de PoE

Gestión de sistemas PoE Monitoreo del estado del

puerto PoE Control total del presupuesto de energía PoE Umbral de uso de

PoE y umbral de temperatura

Modo PoE mejorado Estándar/Heredado/Fuerza

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

Reciclaje de energía PoE Horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Alimentación de energía remota de hasta 100 m en modo estándar y 250 m en modo extendido

Función de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 RMirror - Analizador de puertos conmutados remotos (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

Q-in-Q IEEE 802.1ad VLAN privada (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Protección BPDU

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 3 grupos de troncales con 7 puertos por grupo de troncales

Indagación IGMP Indagación IPv4 IGMP (v1/v2/V3) Compatibilidad

con

el modo de consulta IPv4 IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Anillo Soporta ERPS, y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación <50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kb ~ 3276 Mbps

Salida: 100 Kb ~ 3281 Mbps

Control de tormentas Unidifusión/Multidifusión/Difusión

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Smart Discovery Utility

Aplicación PLANET CloudViewer

Gestión de eventos Syslog

remoto Registro

del sistema SMTP

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC-1213 MIB-II

IF-MIB

RFC-1493 MIB

de puente RFC-1643 MIB

Ethernet RFC-2863 MIB

de interfaz RFC-2665 MIB

similar al éter RFC-2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC-2737 MIB

de entidad RFC-2618 MIB

de cliente RADIUS RFC-2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de las normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3z Gigabit SX/LX

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w

Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento de VLAN Q-in-Q IEEE 802.1ad Control de red de autenticación de puertos

IEEE 802.1x LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus IEEE

802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 793 TCP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

ITU-T G.8032 ERPS Ring

ITU-T Y.1731 Supervisión del rendimiento

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
