SFP industrial L3 de 14 puertos 100/1G con 4 TP compartidos + 10 puertos 1G/2.5G SFP + 4 puertos 10G SFP+ Switch Ethernet Administrable

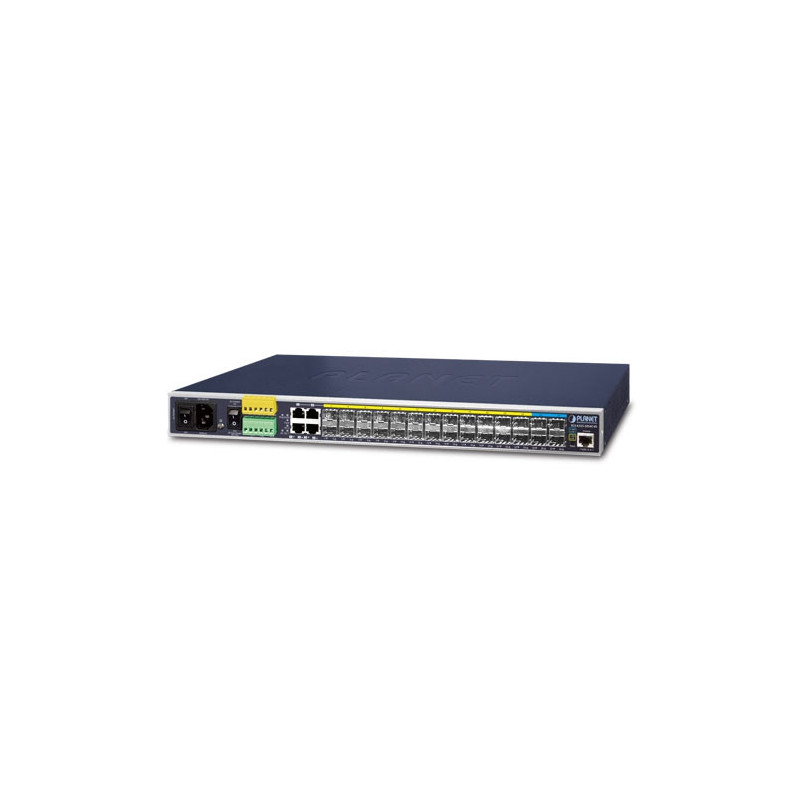

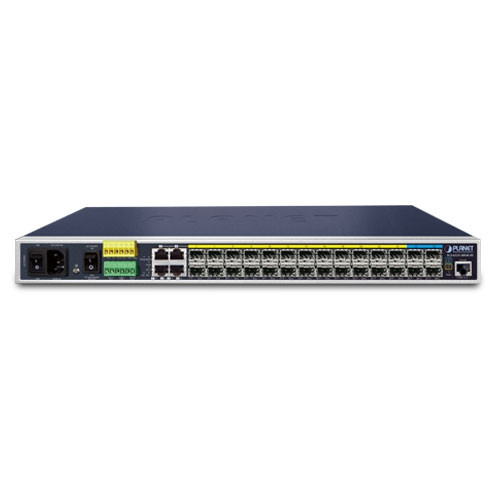

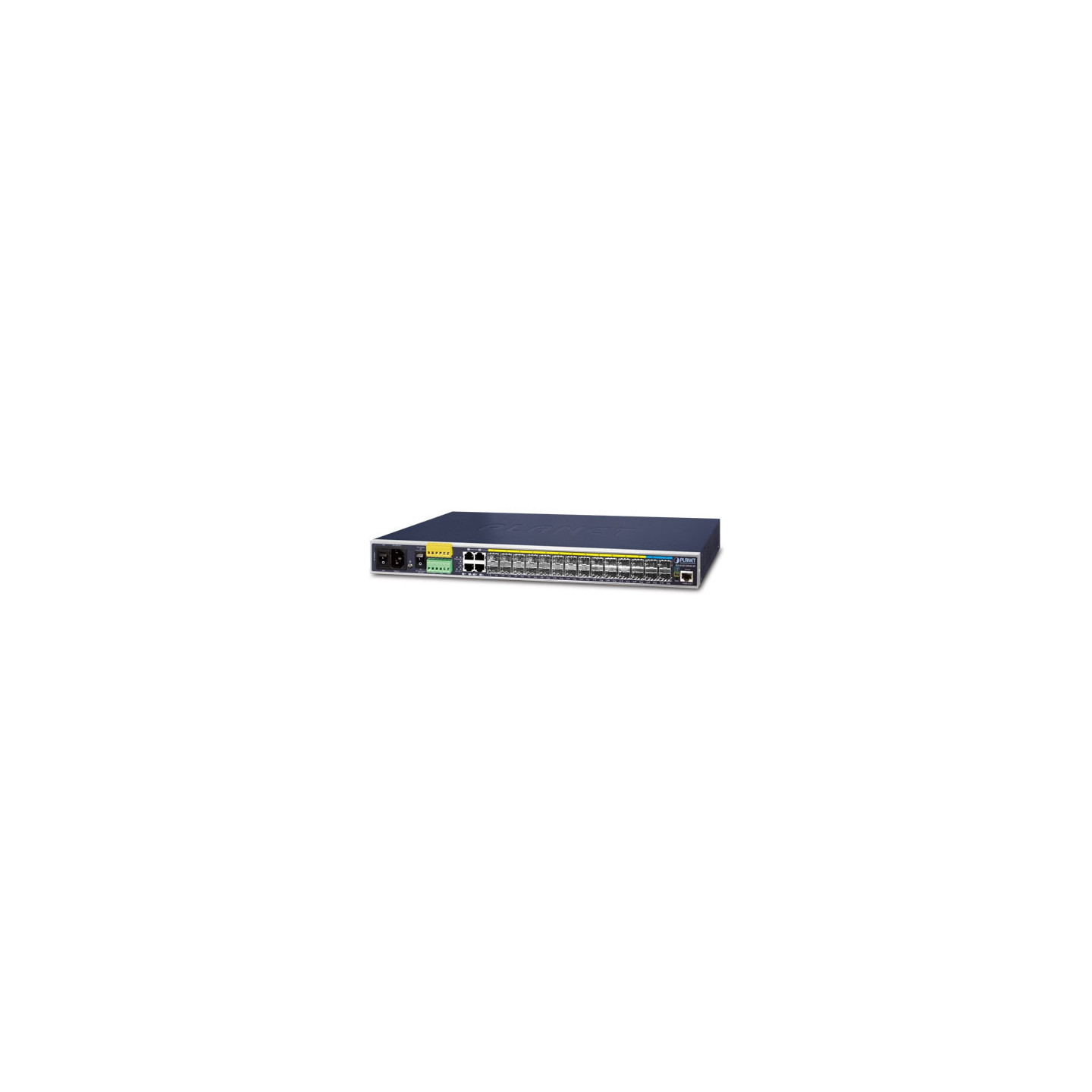

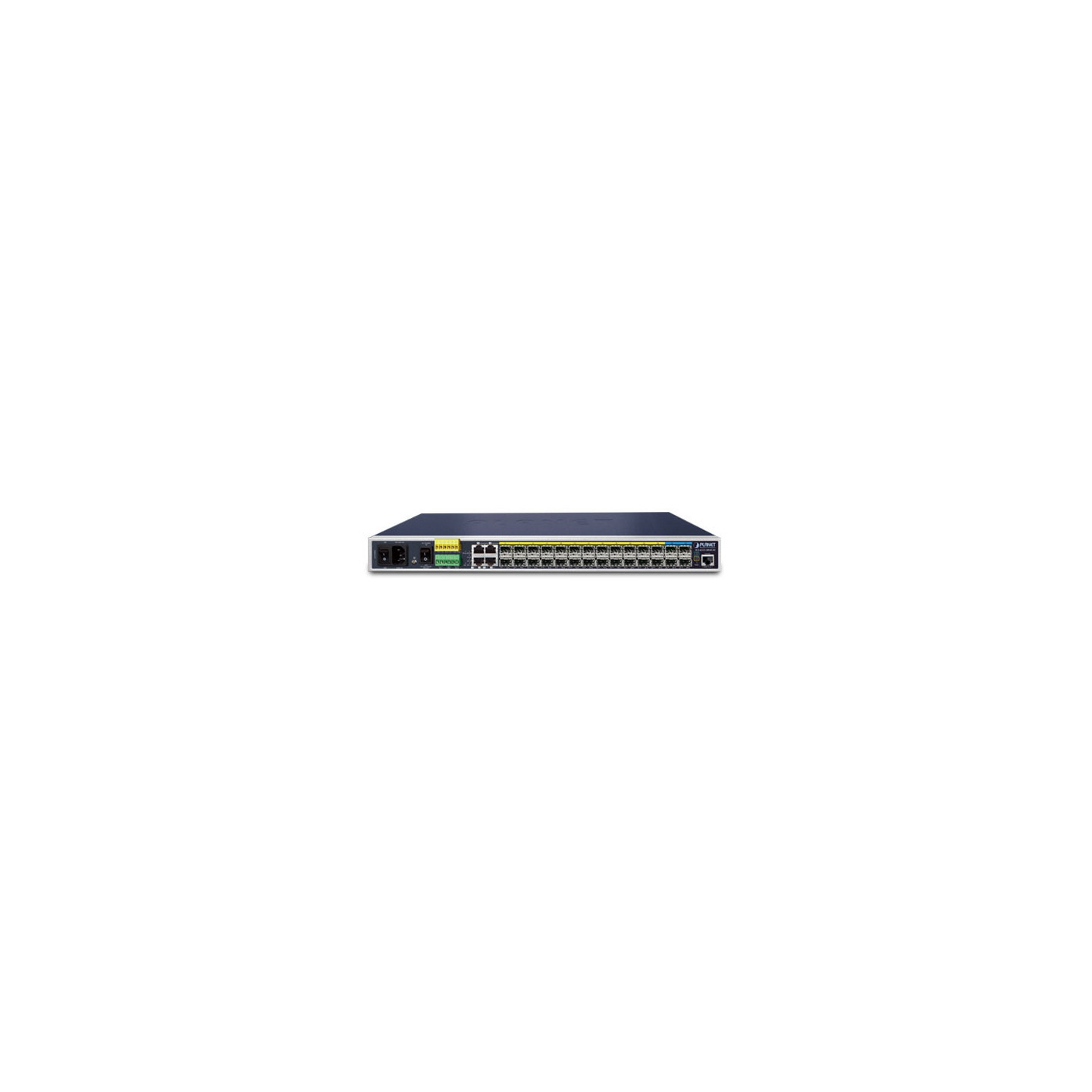

El conmutador gestionado industrial de capa 3 PLANET IGS-6325-20S4C4X cuenta con 14 puertos SFP de 100/1000 Mbps, 4 puertos TP compartidos, 10 puertos SFP de 100/1000/2500 Mbps, 4 puertos SFP+ de 10G y enrutamiento IP de capa 3 en una caja de 1U. Con un enlace ascendente de 10 Gbps, el IGS-6325-20S4C4X puede manejar cantidades extremadamente grandes de datos en una topología segura que se vincula a una red troncal industrial o a servidores de alta capacidad. El IGS-6325-20S4C4X es capaz de proporcionar una estructura de conmutador sin bloqueo y un rendimiento de velocidad de cable de hasta 158 Gbps en el rango de temperatura de -40 a 75 grados C. Simplifica en gran medida las tareas de actualización de la LAN industrial para satisfacer las crecientes demandas de ancho de banda. Además, adopta un diseño de "acceso frontal" fácil de usar para facilitar el cableado y el mantenimiento del IGS-6325-20S4C4X cuando se coloca en el gabinete.
Puertos de cobre 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X, compartidos con el puerto-1 al puerto-4
Tragamonedas SFP/mini-GBIC 14 interfaces SFP 100/1000BASE-X (Puerto-1 a Puerto-14) Compatible con transceptor
SFP 100BASE-FX 10 Interfaces SFP 100/1000/2500BASE-X (Puerto-15 a Puerto-24) Compatible con transceptor 100BASE-FX y 2500BASE-X SFP
Tragamonedas SFP+ 4 interfaces SFP+ BASE-SR/LR de 10 Gb (del puerto 25 al puerto 28)
compatibles con el transceptor SFP 1000BASE-SX/LX/BX y 2500BASE-X
Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Dimensiones (ancho x fondo x alto) 444 x 200 x 44,2 mm, 1U de altura
Peso 2.935kg
Consumo de energía Entrada de CA:
Máx. 38,3 vatios/131,4 BTU
Entrada de CC:
Máx. 41,4 vatios/142 BTU
Requisitos de alimentación: CA CA 100 ~ 240 V, 50 / 60 Hz 1 A
Requisitos de alimentación: CC DC 24~60V, 2.25A
DI y DO 2 entradas digitales (DI):
Nivel 0: -24 ~ 2.1V
Nivel 1: 2.1 ~ 24V
Corriente de entrada máx.: 10 mA
2 salidas digitales (DO):
Colector abierto a 24 V CC, 100 mA
Protección EFT 6KV CC
Protección contra descargas electrostáticas 6KV CC
Indicador LED Sistema:
CA (verde), DC1 (verde), DC2 (verde), anillo de falla (rojo),
DI/DO. (rojo)
Interfaces RJ45 10/100/1000T (puerto 1 a puerto 4):
1000 Mbps LNK/ACT (verde)
10/100 Mbps LNK/ACT (ámbar)
Interfaces SFP combinadas de 100/1000 Mbps (puerto 1 a puerto 4):
1000 Mbps LNK/ACT (verde)
100 Mbps LNK/ACT (ámbar)
100/1000 Mbps Interfaces SFP (puerto 5 a puerto 14):
1000 Mbps LNK/ACT (verde)
100 Mbps LNK/ACT (ámbar)
100/1G/2,5 Gbps Interfaces SFP (puerto 15 a puerto 24):
1G/2.5G LNK/ACT (Verde)
100 interfaces LNK/ACT (ámbar)
1/2,5/10 Gbps SFP+ (puerto 25 a puerto 28):
1G/2,5G LNK/ACT (verde)
10 Gbps LNK/ACT (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 158 Gbps/sin bloqueo
Rendimiento 117.5Mpps@64Bytes
Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 32 millones de bits
SDRAM 512 MB
Memoria FLASH 64 MB
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10K bytes
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal
Duplicación de puertos TX/RX/Ambos
monitores de varios a 1
VLAN VLAN
etiquetada 802.1Q Tunelización Q-in-Q VLAN privada perimetral
(PVE)
VLAN basada en MAC VLAN
basada en
protocolo VLAN de voz VLAN
IP VLAN
basada en subred MVR (registro de VLAN de multidifusión)
Hasta 4K grupos de VLAN, de 4096 ID de VLAN
GVRP
Agregación de enlaces IEEE 802.3ad LACP/troncal estática
14 grupos troncales con 16 puertos por grupo troncal
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para la conmutación:
Número de
puerto 802.1p Prioridad
802.1Q Etiqueta
VLAN Campo DSCP/ToS en el paquete IP
Indagación IGMP IGMP (v1/v2/v3) Snooping Compatibilidad
con el modo de consulta IGMP Soporta
255 grupos IGMP
Espionaje MLD Indagación MLD
(v1/v2) Compatibilidad con
el modo de consulta MLD Admite 255 grupos MLD
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 256 entradas
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps
Salida: 100 Kbps ~ 1000 Mbps
Sincronización IEEE 1588v2 PTP (Precision Time Protocol)
Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
IP Interfaces Máx. 128 interfaces VLAN
Tabla de enrutamiento Máx. 128 entradas de ruta
Protocolos de enrutamiento Enrutamiento
estático de hardware IPv4 Enrutamiento estático de hardware IPv6 Enrutamiento
dinámico OSPFv2
Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3
MIB SNMP RFC 1213 MIB-II
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB
de interfaz RFC 2665 MIB
similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)
RFC 2737 MIB
de entidad RFC 2618 MIB
de cliente RADIUS RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP MIB
de reenvío RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP (en inglés)
Cumplimiento normativo FCC Parte 15 Clase A
CE:
EN 61000-6-2
EN 61000-6-4
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x control de flujo y contrapresión
Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q
Autenticación de puerto IEEE 802.1X Control de
red IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Gestión de fallos de conectividad (CFM)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 2328 OSPF v2 RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU G.8032 Conmutación
de protección de anillo Ethernet ITU-T G.8032 Anillo
ERPS ITU-T Y.1731 Supervisión de la calidad de funcionamiento
Operativo Temperatura:
-10 ~ 60 grados C para la entrada
de alimentación de CA -40 ~ 75 grados C para la entrada
de alimentación de CC Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 80 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
