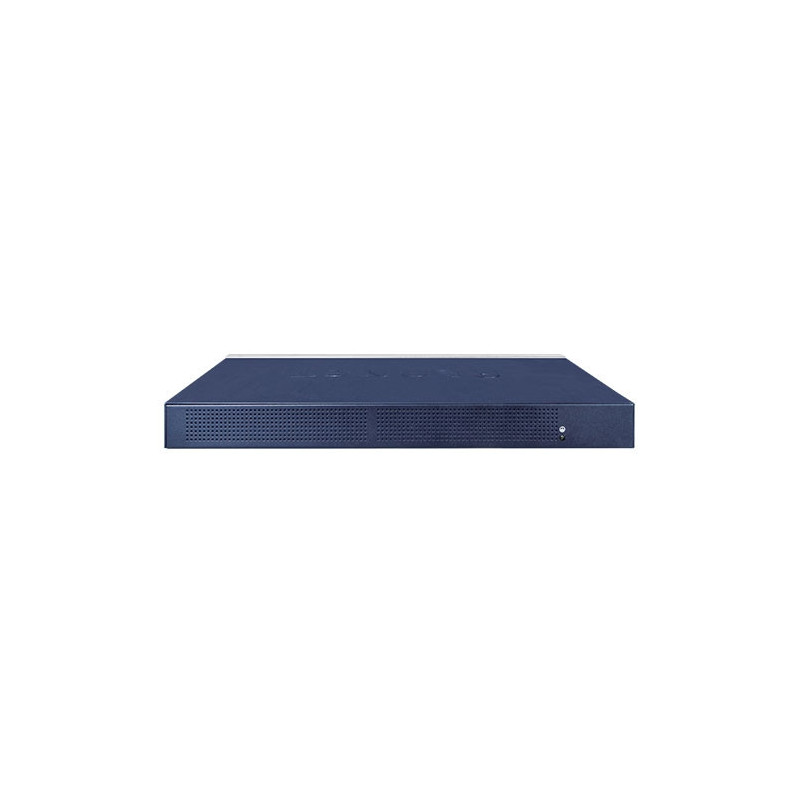

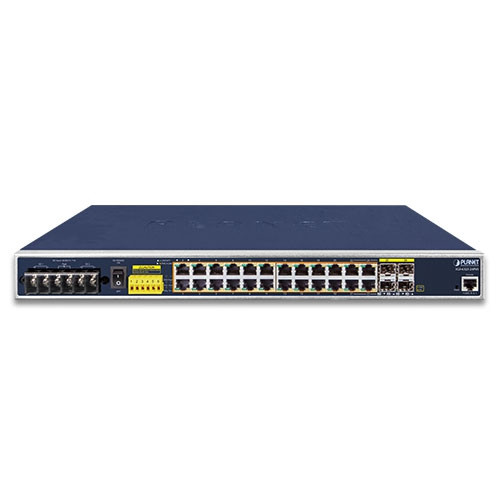

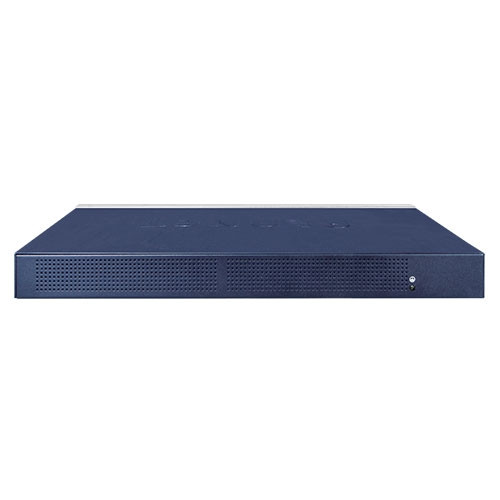

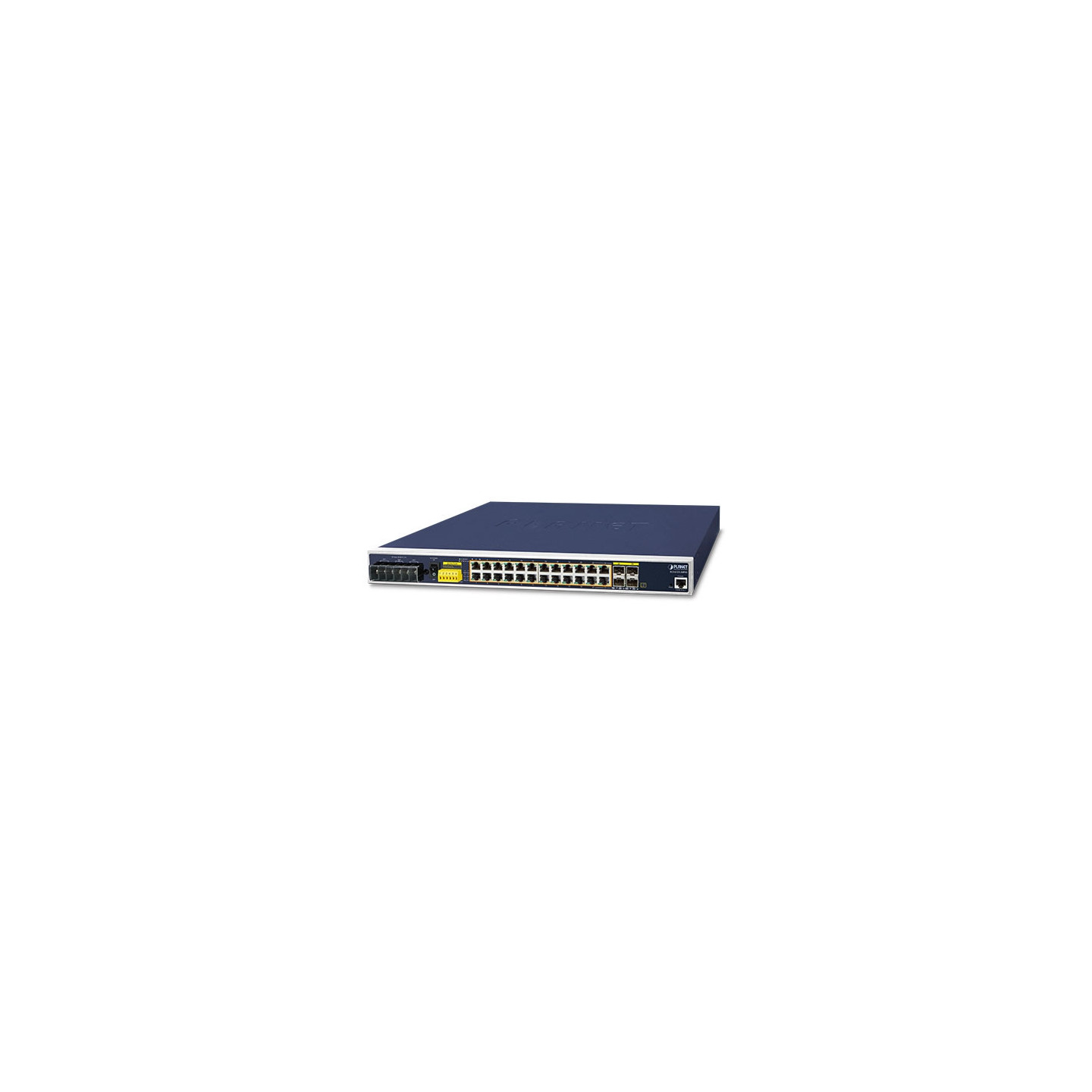

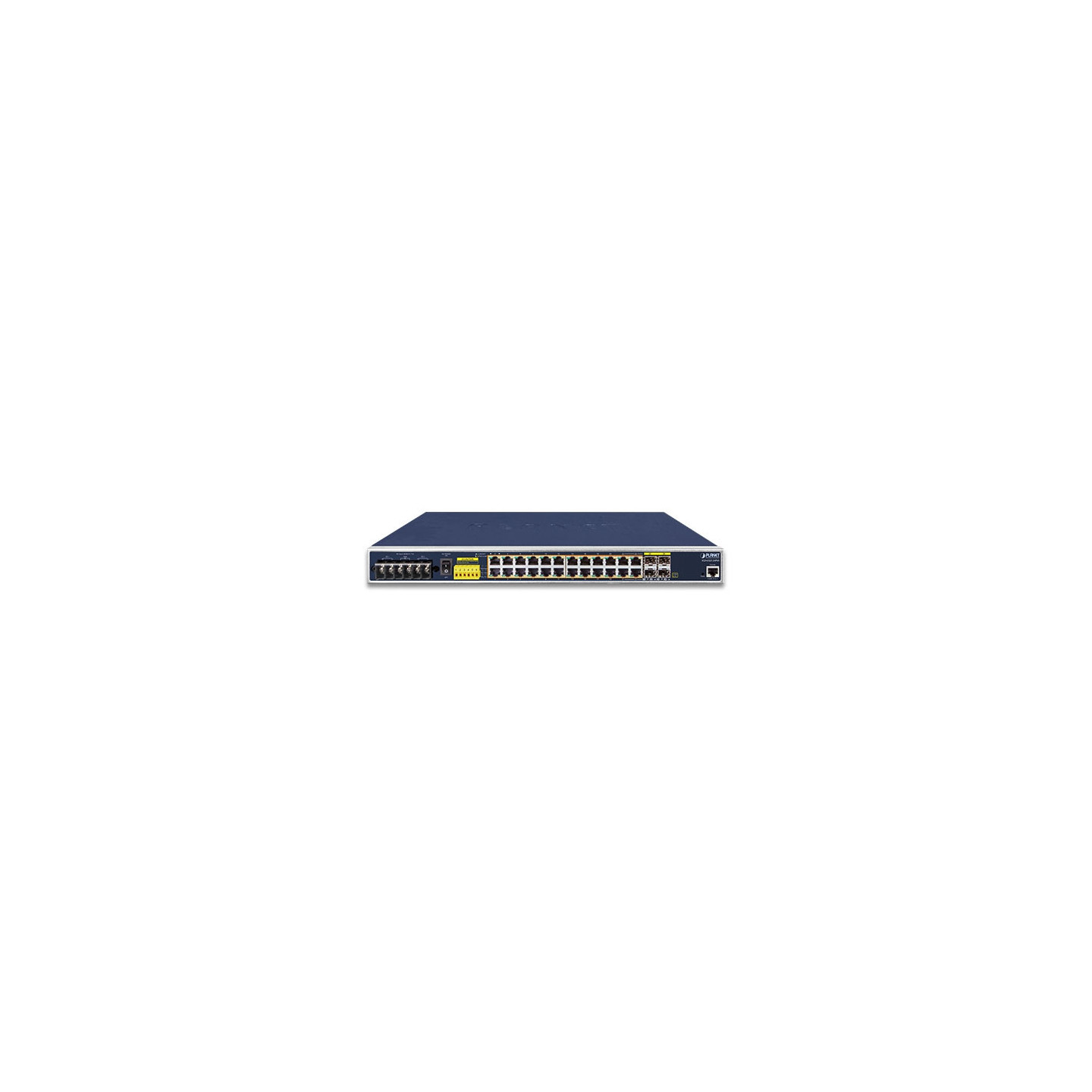

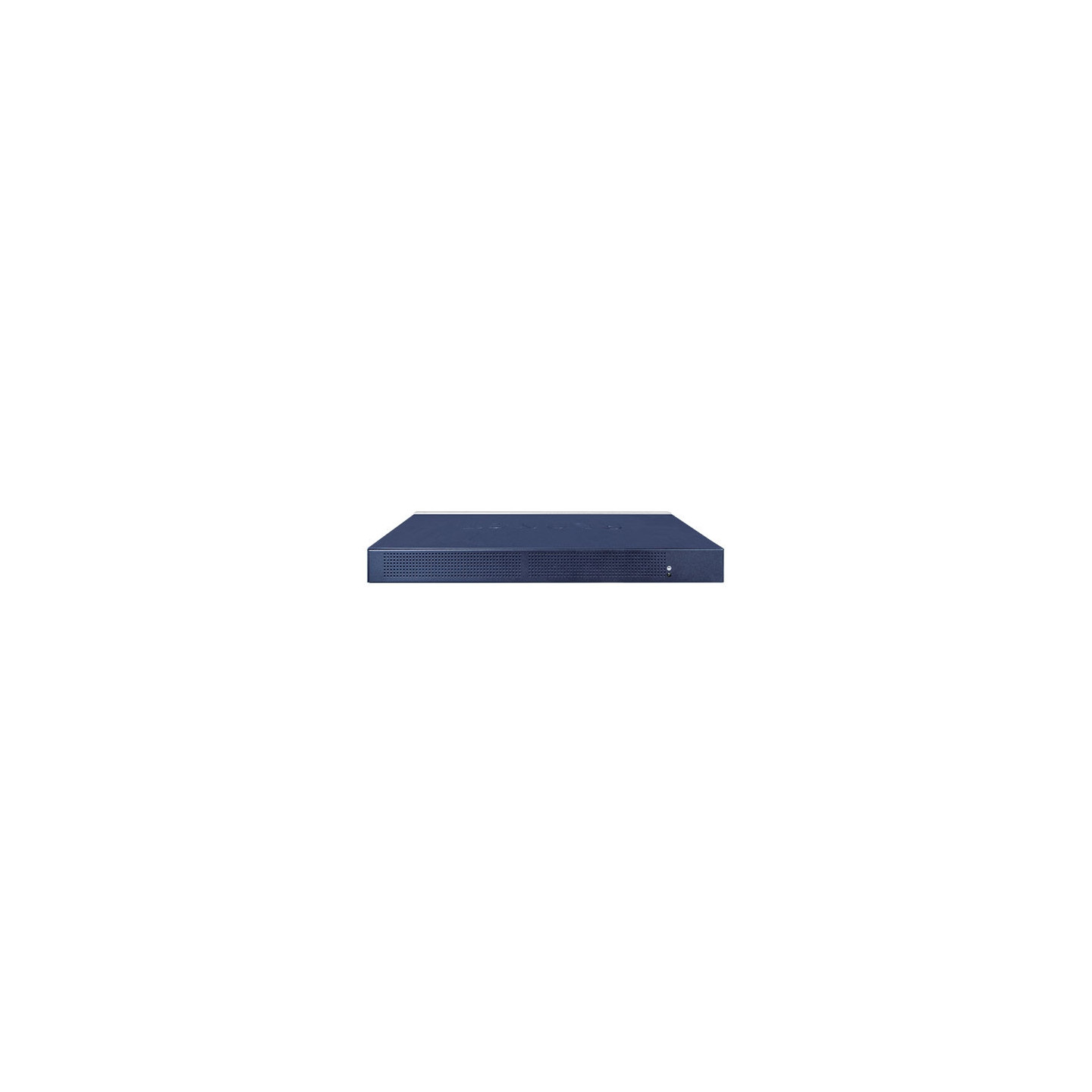

PLANET IGS-6325-24P4S

    PLANET IGS-6325-24P4S

    Switch Ethernet Administrable industrial L3 de 24 puertos 10/100/1000T 802.3at PoE + 4 puertos SFP compartido 100/1000X (-40~75 grados C)

    Contáctanos acerca de este producto

    Formulario de Contacto de PLANET IGS-6325-24P4S



    Solución PoE avanzada de capa 3 manejable para entornos reforzados

    Switch PoE+ gestionado industrial PLANET IGS-6325-24P4S L3, con 24 puertos PoE+ 10/100/1000BASE-T 802.3at con cada puerto con una potencia de hasta 36 vatios y 4 puertos SFP compartidos en una caja de 1U. Proporciona interfaces de administración IPv6 / IPv4 avanzadas y fáciles de usar, abundantes funciones de conmutación L2 / L4, capacidad de enrutamiento dinámico OSPFv2 de capa 3 y tecnología avanzada ITU-G.8032 ERPS Ring para mejorar la capacidad de autorrecuperación rápida y las funciones PoE inteligentes PLANET para controlar la vigilancia IP exterior PoE y las aplicaciones de red inalámbrica. Es capaz de funcionar de forma fiable, estable y silenciosa en el rango de temperatura de -40 a 75 grados C.

    Detalle de productos

    Descarga

    Manual

    EM-IGS-6325 Rack-mount Series_v1.3

    Descarga: (12.81MB)

    Quick Guide

    EMQ-IGS-6325-Series_v1.6

    Descarga: (3.08MB)

    Hoja de Datos

    C-IGS-6325 Rack-mount PoE series_s

    Descarga: (3.68MB)

    Especificaciones de hardware

    Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

    Tragamonedas SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X, compartidas con el puerto 21 al puerto 24

    compatibles con el transceptor SFP 100BASE-FX

    Puerto de inyector PoE 24 puertos con función de inyector PoE 802.3af/at con Port-1 a Port-24

    Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

    Arquitectura de conmutadores Almacenamiento y reenvío

    Estructura de conmutadores 48 Gbps/sin bloqueo

    Rendimiento (paquete por segundo) 35.71Mpps@ paquete de 64 bytes

    Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

    Búfer de datos compartidos 32 millones de bits

    Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

    completo Contrapresión para semidúplex

    Bastidor Jumbo 10K bytes

    Botón de reinicio < 5 segundos: reinicio del sistema

    > 5 segundos: Predeterminado de fábrica

    Protección contra descargas electrostáticas 5KV DC

    Recinto Carcasa metálica IP30

    Instalación Kit de montaje en bastidor

    Conector Bloque de terminales fijo de 6 pines para entrada

    de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

    Bloque de terminales extraíble de 6 pines para interfaz

    DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

    Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

    DI & DO 2 entradas digitales (DI):

    Nivel 0: -24 V ~ 2,1 V (±0,1 V)

    Nivel 1: 2,1 V ~ 24 V (±0,1 V)

    Corriente de entrada máxima: 10 mA 2 salidas

    digitales (DO):

    Colector abierto a 24 V CC, 100 mA máx.

    Indicadores LED Sistema:

    DC 1 (verde)

    DC 2 (verde)

    Alarma de falla (rojo)

    Anillo (verde)

    Propietario del anillo (verde)

    DIDO (rojo)

    por 10/100/1000T Interfaces RJ45 PoE+ (puerto 1 a puerto 24):

    PoE en uso (ámbar)

    LNK/ACT (verde)

    100/1000 Mbps Interfaces SFP combo (puerto 21 a puerto 24):

    1000 Mbps LNK/ACT (verde)

    100 Mbps LNK/ACT (ámbar)

    Dimensiones (ancho x fondo x alto) 443,7 x 301,5 x 44 mm, altura 1U

    Peso 3740g

    Requisitos de alimentación Doble 48~56 V CC (se recomiendan >53 V CC para salida PoE+), 11 A

    Consumo de energía Máx. 33 vatios/112,51 BTU (Encendido sin conexión)

    Máx. 536 vatios/1828,90 BTU (Carga completa con función PoE)

    Alimentación a través de Ethernet

    Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

    Tipo de fuente de alimentación PoE Tramo final

    Salida de alimentación PoE Estándar

    IEEE 802.3af - Por puerto 48 V ~ 51 V CC (dependiendo de la fuente de

    alimentación), máx. 15,4 vatios Estándar

    IEEE 802.3at - Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

    Asignación de pines de alimentación 1/2 (+), 3/6 (-)

    Presupuesto de energía PoE Entrada de

    alimentación de 48 V - Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

    - Entrada de alimentación dual: 300 W máximo (dependiendo de la entrada de energía)

    Entrada

    de alimentación de 52 ~ 56 V - Entrada de energía única: 240 W máximo (dependiendo de la entrada de energía)

    - Entrada de alimentación dual: 440 W máximo (dependiendo de la entrada de energía)

    ※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 56 V dual

    Número máx. de PD de clase 2 24

    Número máx. de PD de clase 3 24

    Número máx. de PD de clase 4 16

    Función de capa 2

    Configuración de puertos Deshabilitación/habilitación

    de puertos Negociación automática Selección

    del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

    del control de flujo Control del modo de ahorro de energía

    Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

    el estado de la negociación automática, el estado del enlace troncal

    Duplicación de puertos TX / RX / Ambos

    monitores de varios a 1

    VLAN VLAN

    basada en etiquetas IEEE 802.1Q Tunelización

    IEEE 802.1ad Q-in-Q VLAN privada perimetral (PVE)

    VLAN basada en MAC VLAN

    basada en protocolo VLAN

    de voz MVR (registro de VLAN de multidifusión)

    GVRP (protocolo de registro de VLAN GARP)

    Hasta 256 grupos de VLAN, de un total de 4096 ID de VLAN

    Agregación de enlaces IEEE 802.3ad LACP/troncal

    estática Admite 14 grupos de troncales con 16 puertos por grupo de troncales

    Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

    de árbol de expansión rápida IEEE 802.1w Protocolo

    de árbol de expansión múltiple IEEE 802.1s

    QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

    para la conmutación

    - Número

    de puerto - Prioridad

    802.1p - Etiqueta

    VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

    Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3), hasta 255 grupos

    de multidifusión Compatibilidad con el modo de consulta IPv4 IGMP

    Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 255 grupos

    de multidifusión Compatibilidad con el modo de consulta IPv6 MLD

    Lista de control de acceso ACL basada en IP/ACL

    basada en MAC Hasta 256 entradas

    Control de ancho de banda Control de

    ancho de banda por puerto Entrada: 10 Kbps ~ 13000 Mbps

    Salida: 100 Kbps ~ 13000 Mbps

    Función de capa 3

    IP Interfaces Máx. 128 interfaces VLAN

    Tabla de enrutamiento Máx. 128 entradas de ruta

    Protocolos de enrutamiento Enrutamiento

    estático de hardware IPv4 Enrutamiento

    estático de hardware IPv6 Enrutamiento dinámico IPv4 OSPFv2

    Administración

    Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

    Interfaces de gestión seguras SSH, TLS, SSL, SNMP v3

    MIB SNMP RFC 1213 MIB-II

    RFC 1493 MIB

    de puente RFC 1643 MIB

    Ethernet RFC 2863 Interfaz MIB

    RFC 2665 MIB

    similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

    RFC 2737 MIB

    de entidad RFC 2618 MIB

    de cliente RADIUS RFC 2933 IGMP-STD-MIB

    RFC 3411 SNMP-Frameworks-MIB

    RFC 4292 IP Forward MIB

    IEEE 802.1X PAE

    LLDP

    Conformidad con las normas

    Cumplimiento normativo FCC Parte 15 Clase A, CE

    Cumplimiento de normas IEEE 802.3 10BASE-T

    IEEE 802.3u 100BASE-TX/100BASE-FX

    IEEE 802.3z Gigabit SX/LX

    IEEE 802.3ab Gigabit 1000T

    IEEE 802.3x control de flujo y contrapresión

    IEEE 802.3ad puerto troncal con LACP

    IEEE 802.1D Protocolo

    de árbol de expansión rápida IEEE 802.1w Protocolo

    de árbol de expansión múltiple IEEE 802.1s Clase de servicio

    IEEE 802.1p Etiquetado

    de VLAN IEEE 802.1Q Apilamiento

    de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación

    de puertos Control de red IEEE 802.1ab LLDP

    IEEE 802.3ah OAM

    IEEE 802.1ag Gestión de fallos de conectividad (CFM)

    IEEE 802.3af Alimentación a través de Ethernet

    IEEE 802.3at Alimentación a través de Ethernet Plus

    IEEE 1588 PTPv2

    RFC 768 UDP

    RFC 793 TFTP

    RFC 791 IP

    RFC 792 ICMP

    RFC 2068 HTTP

    RFC 1112 IGMP v1

    RFC 2236 IGMP v2

    RFC 3376 IGMP versión 3

    RFC 2710 MLD versión 1

    FRC 3810 MLD versión 2

    ITU G.8032 Anillo

    ERPS ITU-T G.8032 Anillo ERPS ITU-T

    Y.1731 Supervisión de rendimiento

    Medio ambiente

    Temperatura de funcionamiento -40 ~ 75 grados C

    Temperatura de almacenamiento -40 ~ 85 grados C

    Humedad 5 ~ 95% (sin condensación)
