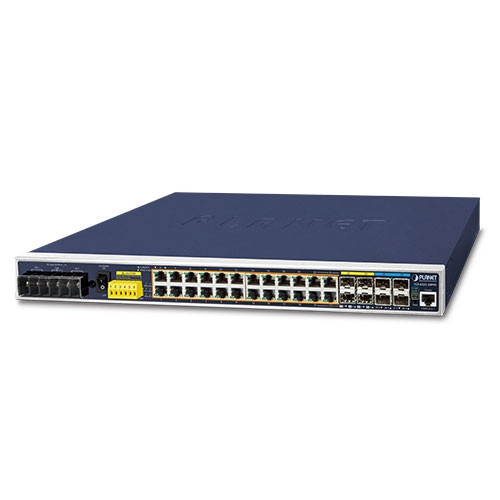

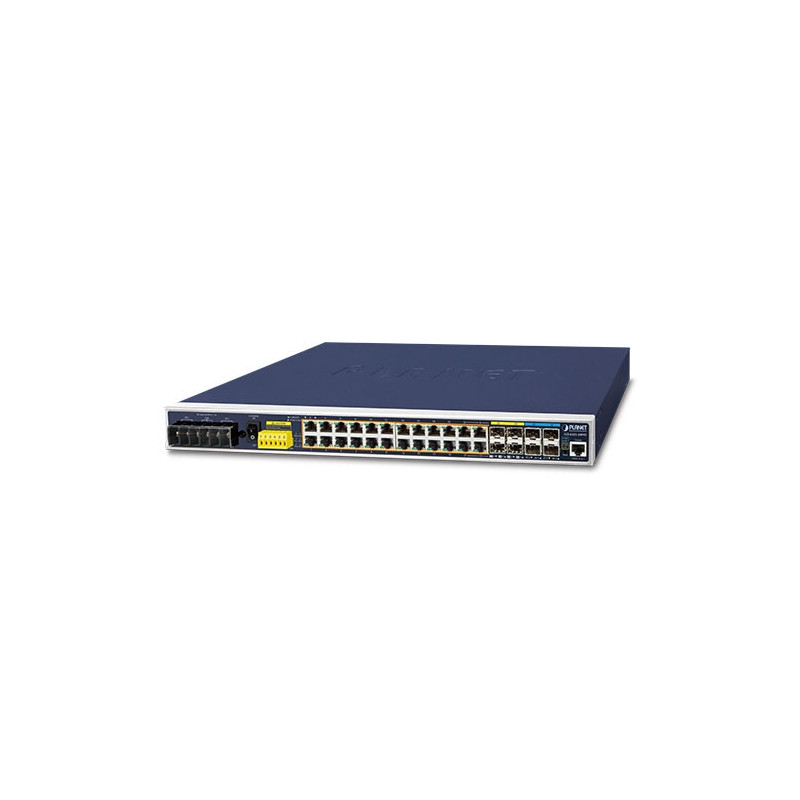

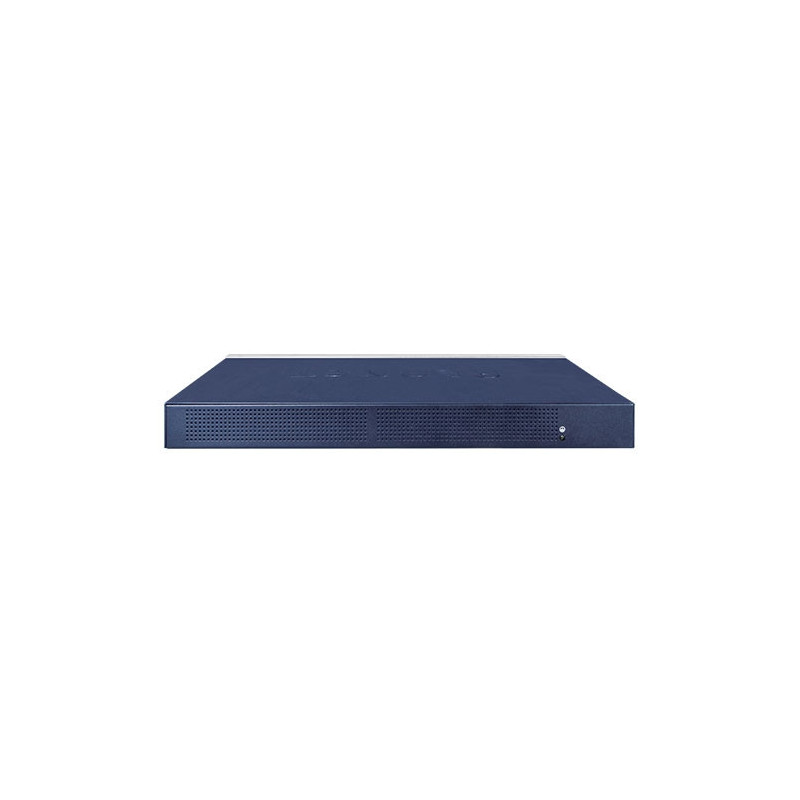

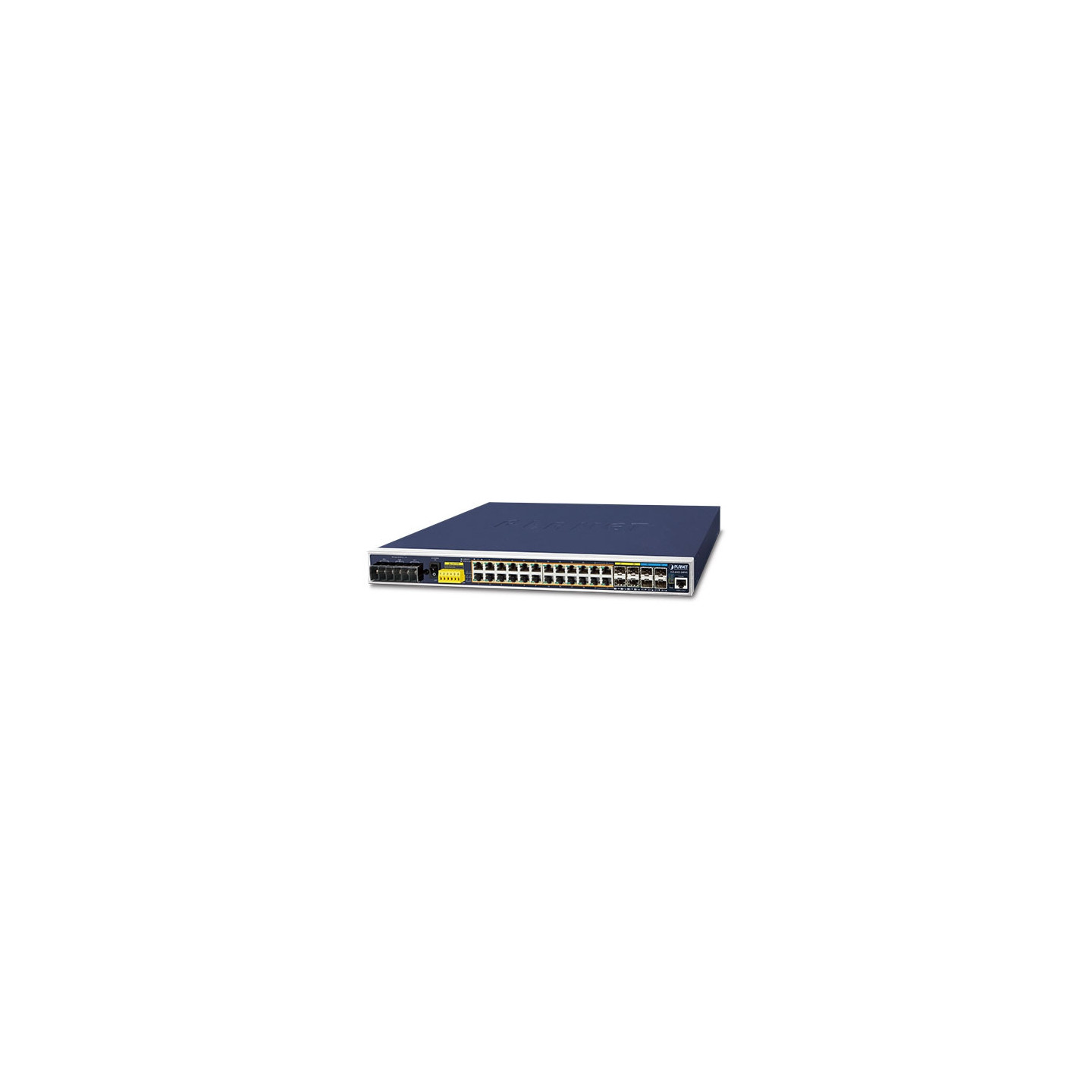

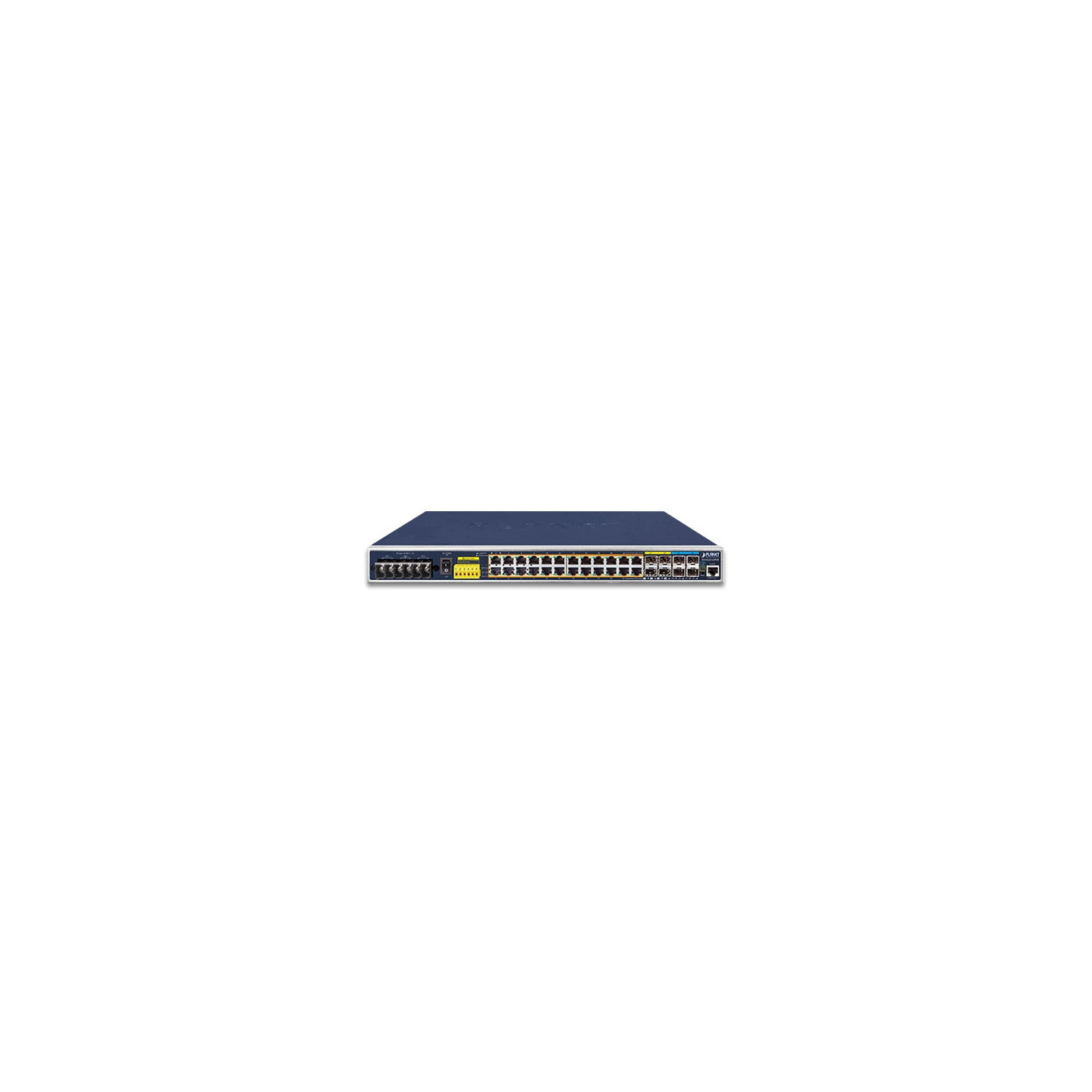

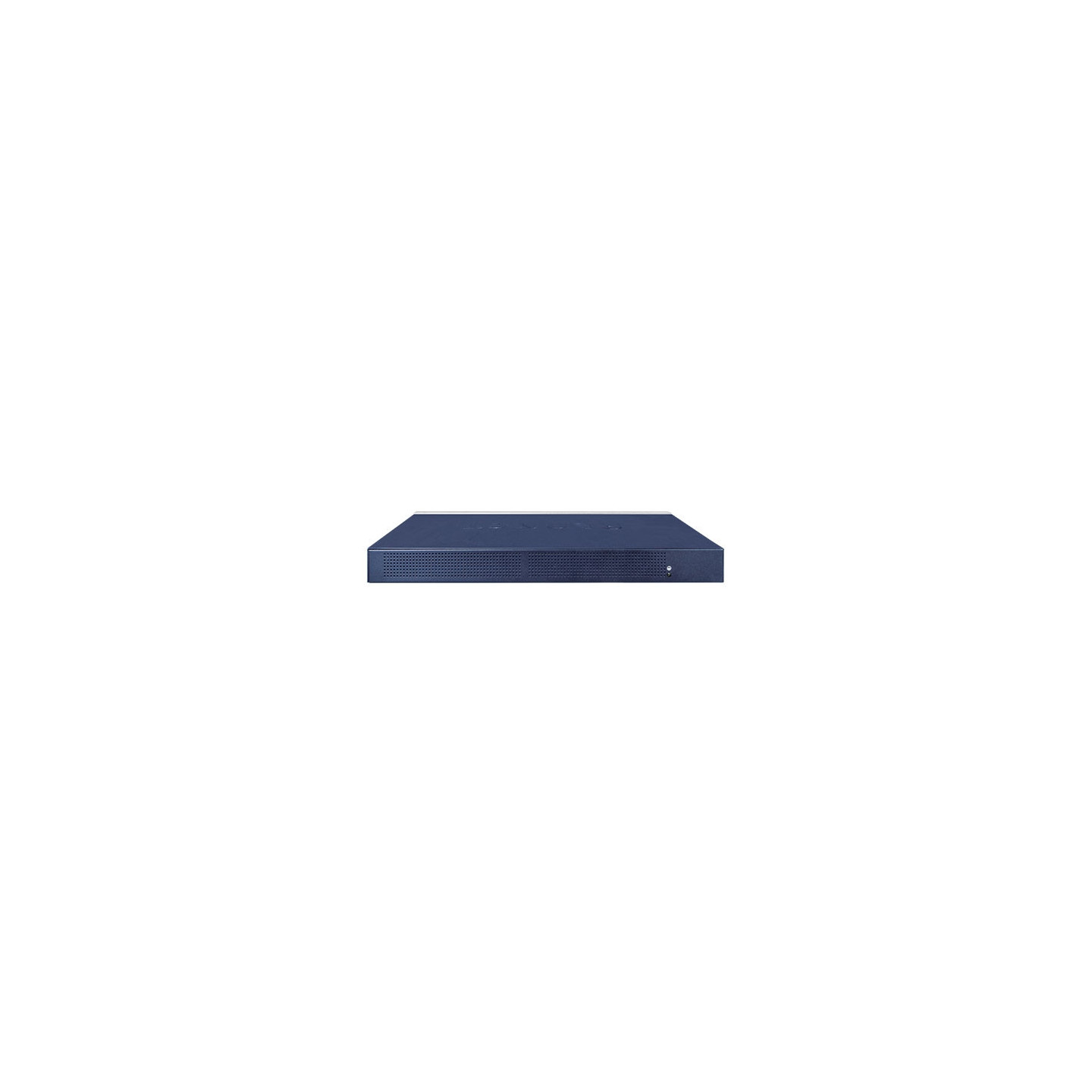

PLANET IGS-6325-24P4X

Especificaciones de hardware

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X, compartidas con el puerto 21 al puerto 24

Compatible con versiones anteriores del transceptor SFP 100BASE-FX

Tragamonedas SFP+ 4 interfaces SFP+ de 10 Gb BASE-SR/LR (del puerto 25 al puerto 28)

compatibles con versiones anteriores de 1000BASE-SX/LX/BX y 2500BASE-X SFP

Puerto de inyector PoE 24 puertos con función de inyector PoE 802.3af/at con Port-1 a Port-24

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 95.2Mpps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 5KV DC

Recinto Carcasa metálica IP30

Instalación Kit de montaje en bastidor

Conector Bloque de terminales fijo de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

DI&DO 2 entradas digitales (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Corriente de entrada máxima: 10 mA

2 salidas digitales (DO):

Colector abierto a 24 V CC, 100 mA máx.

Indicadores LED Sistema:

DC 1 (verde)

DC 2 (verde)

Alarma de falla (rojo)

Anillo (verde)

Propietario del anillo (verde) DIDO (rojo)

por 10/100/1000T Interfaces RJ45 PoE+ (puerto 1 a puerto 24):

PoE en uso (Amer)

LNK/ACT (Verde)

Interfaces SFP combinadas de 100/1000 Mbps (del puerto 21 al puerto 24):

1000 Mbps LNK/ACT (verde)

100 Mbps LNK/ACT (Amer)

1/2,5/10 Gbps Interfaces SFP+ (del puerto 25 al puerto 28):

1G/2,5G LNK/ACT (verde)

LNK/ACT de 10 Gbps (Amer)

Dimensiones (ancho x fondo x alto) 443,7 x 301,5 x 44 mm, altura 1U

Peso 3800g

Requisitos de alimentación Doble 48~56 V CC (se recomiendan >53 V CC para salida PoE+), 11 A

Consumo de energía Máx. 33 vatios/112,51 BTU (Encendido sin conexión)

Máx. 540 vatios/1841,13 BTU (Carga completa con función PoE)

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar IEEE 802.3af

- Por puerto 48 V ~ 51 V CC (dependiendo de la fuente de alimentación), máx. 15,4 vatios

Estándar IEEE 802.3at

- Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2 (+), 3/6 (-)

Presupuesto de energía PoE Entrada de alimentación de 48 V

- Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

- Entrada de alimentación dual: 300 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación de 52 ~ 56 V

- Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

- Entrada de alimentación dual: 440 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 56 V dual

Número máx. de PD de clase 2 24

Número máx. de PD de clase 3 24

Número máx. de PD de clase 4 16

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX / RX / Ambos

monitores de varios a 1

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

Q-in-Q IEEE 802.1ad VLAN privada (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 14 grupos de troncales con 16 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IPv4 IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IPv6 MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC Hasta 256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000 Mbps

Salida: 100 Kbps ~ 13000 Mbps

Función de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento

estático de hardware IPv4 Enrutamiento

estático de hardware IPv6 Enrutamiento dinámico IPv4 OSPFv2

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSH, TLS, SSL, SNMP v3

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB

RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 Entidad MIB

RFC 2618 RADIUS MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

FC 4292 IP Forward MIBIEEE 802.1X PAE

LLDP

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gigabit Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento de VLAN IEEE 802.1ad Q-in-Q Control de red de autenticación de puertos

IEEE 802.1X LLDP

IEEE 802.1ab IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
