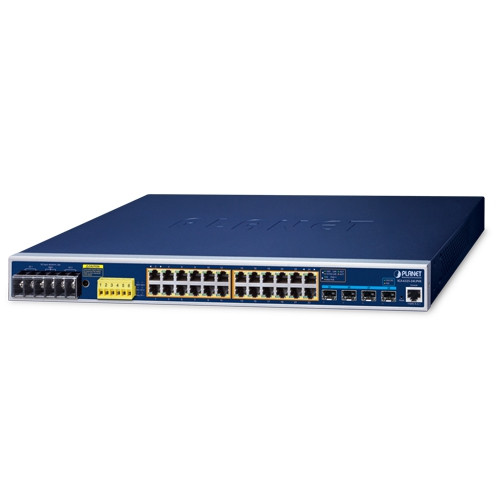

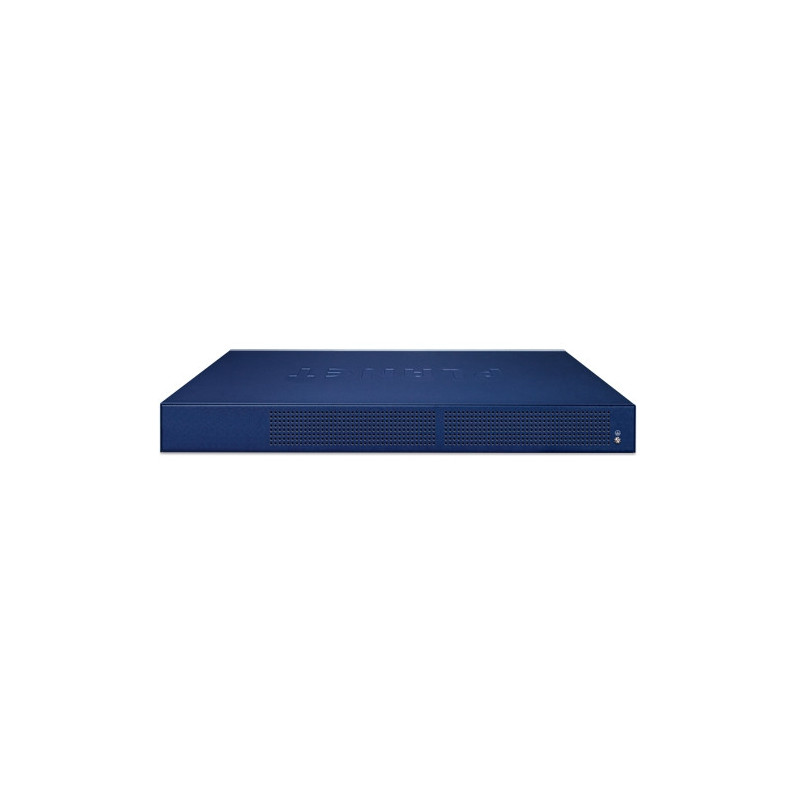

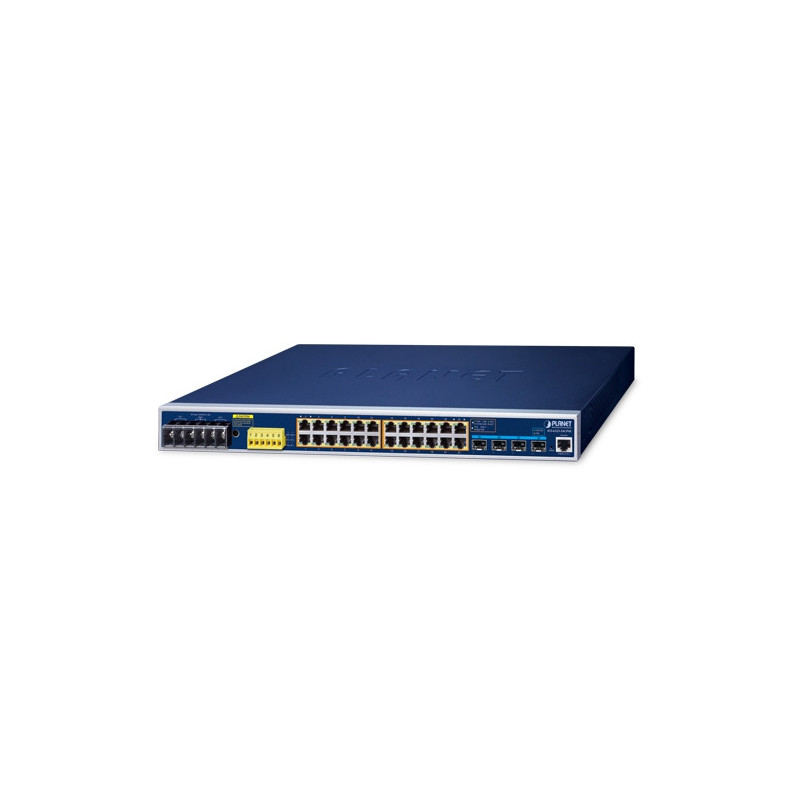

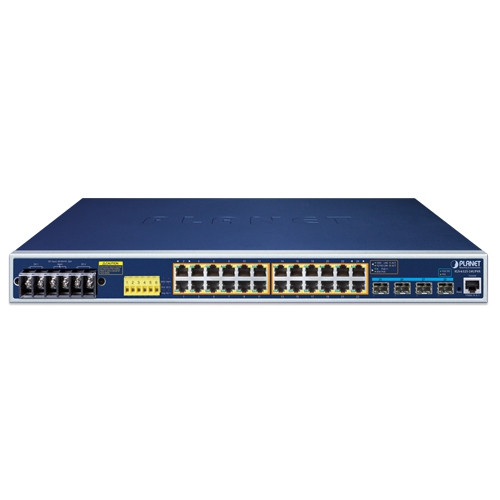

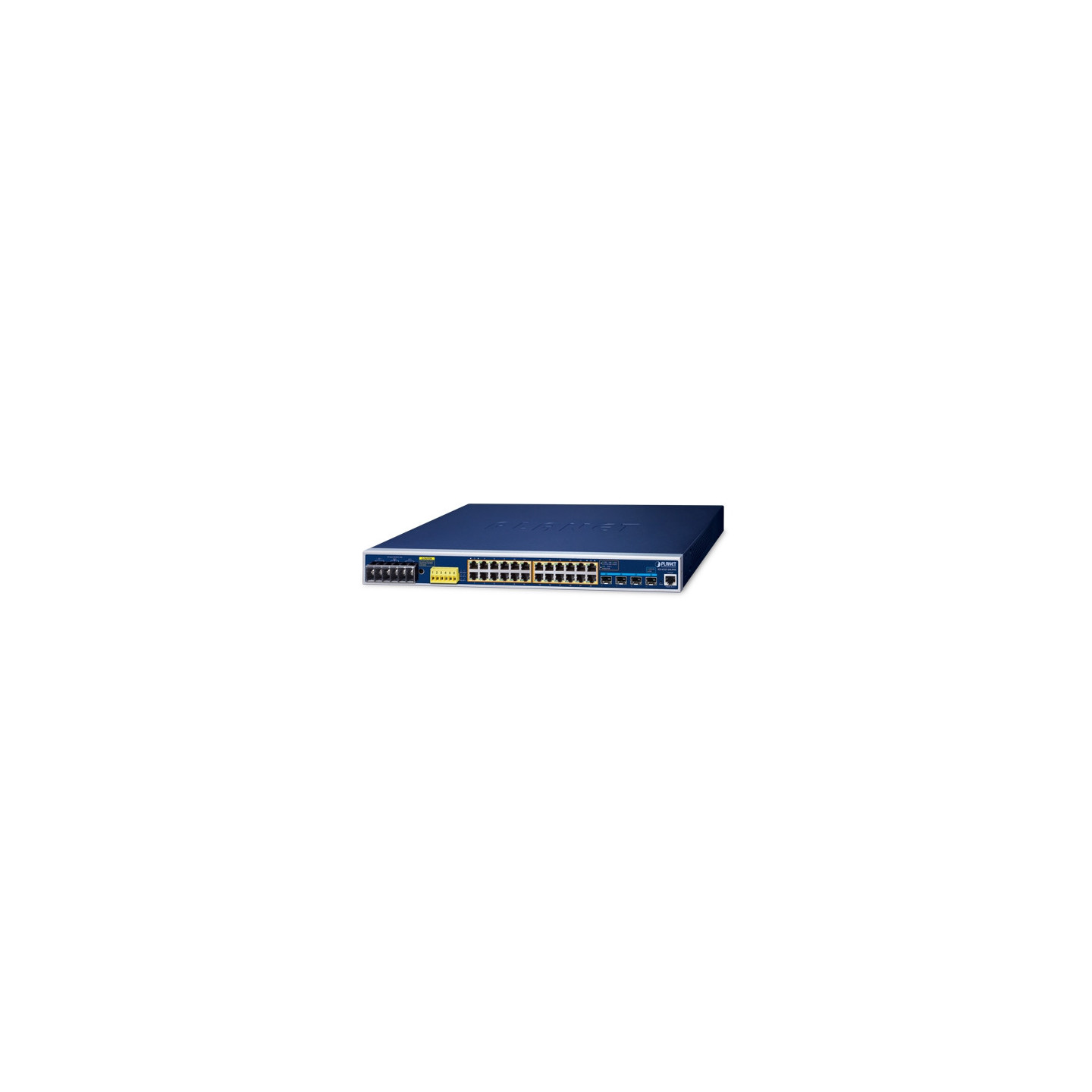

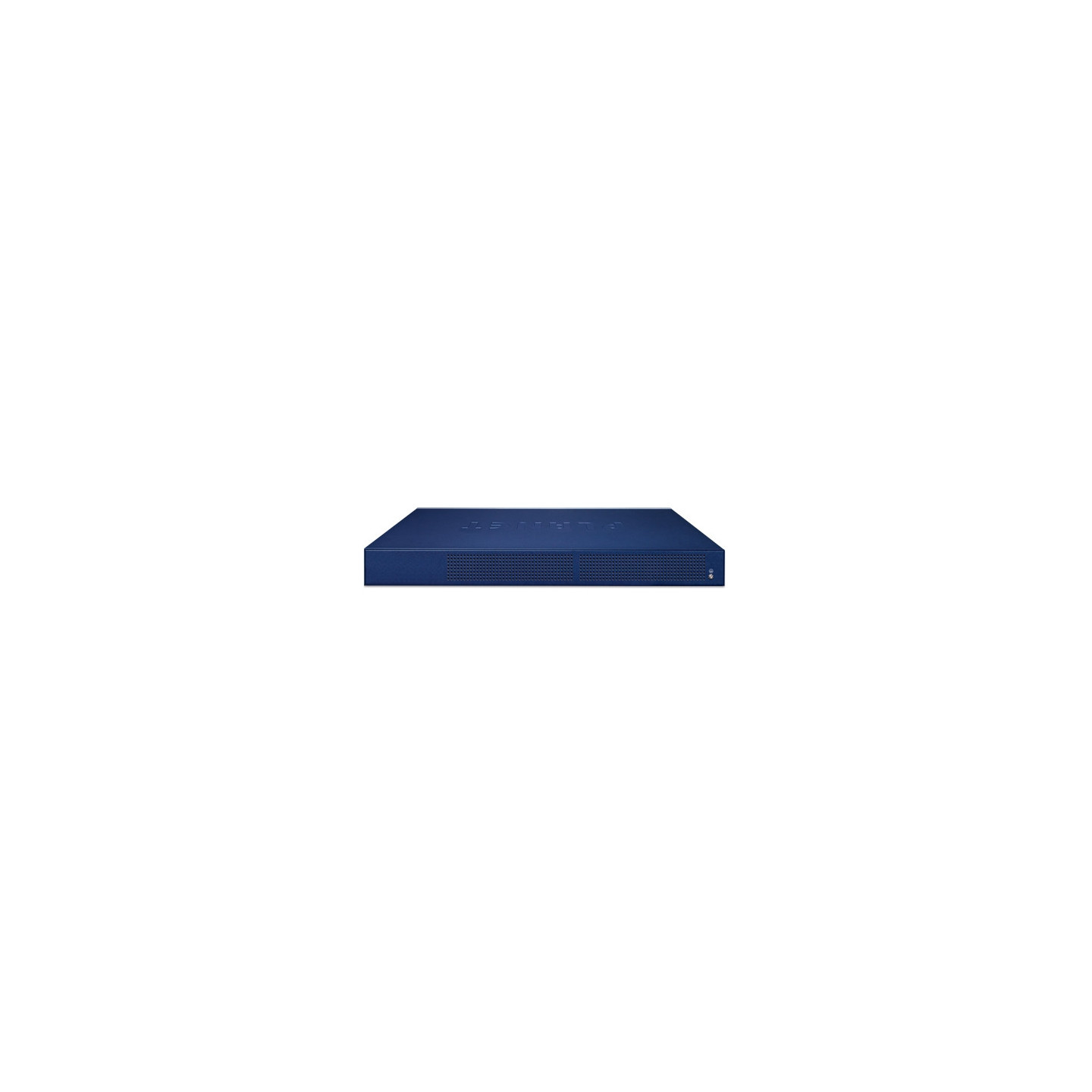

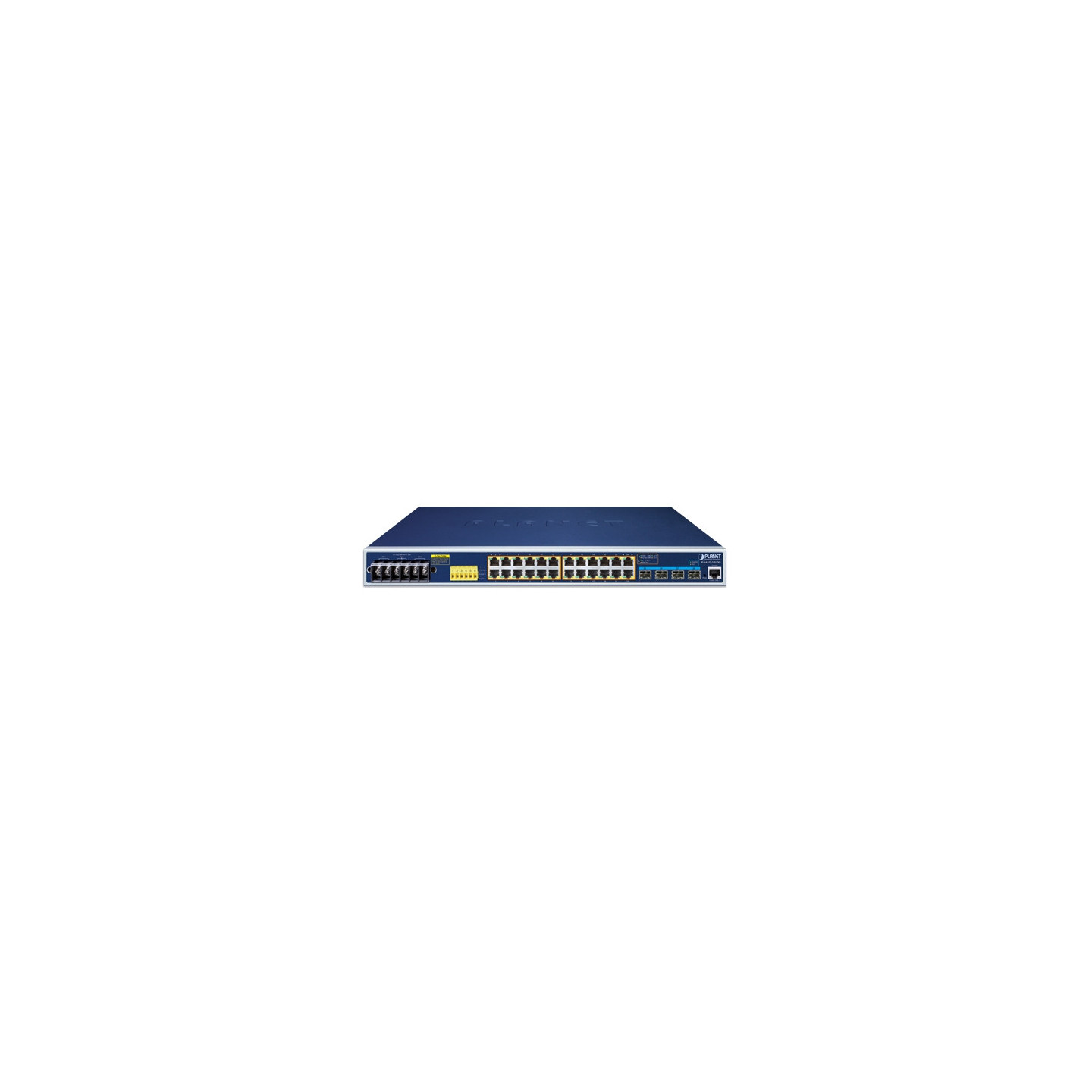

PLANET IGS-6325-24UP4X

Especificaciones de hardware

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP+ 4 interfaces SFP+ 10GBASE-SR/LR (Port-25 a Port-28)

Compatible con versiones anteriores de transceptores SFP 1G/2.5GBASE-SX/LX/BX

Puerto de inyector PoE 24 puertos con función de inyector PoE++ 802.3bt desde el puerto 1 hasta el puerto 24

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas Contacto 4KVDC; Aire 8KVDC

Conector Bornes de barrera de 6 contactos para entrada

de alimentación Contacto 1/2 para alimentación 1, Contacto 3/4 para alarma de fallo, Contacto 5/6 para alimentación 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 0 y 1, Pin 3/4 para DO 0 y 1, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 3A @ 24V DC

Entrada digital (DI) 2 entradas digitales (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales (DO):

Colector abierto a 24 V CC, 100 mA máx.

Recinto Carcasa metálica IP30

Instalación Kit de montaje en bastidor

SDRAM 512 millones de bytes

Memoria flash 64Mbytes

Dimensiones (ancho x fondo x alto) 443,7 x 301,5 x 44 mm, altura 1U

Peso 4.051 g

Requisitos de alimentación Dual 48 ~ 54 V CC, 32 A máx.

Consumo de energía Entrada de 52 V CC:

Sin carga: 20,74 W / 70,8 BTU / hr; Carga completa: 1,522 W / 5,262.9 BTU / hr

54VDC Entrada:

Sin carga: 20.78W / 70.9BTU / hr; Carga completa: 1,522 W/5,193.3 BTU/hr

Indicadores LED Sistema:

DC 1 (verde)

DC 2 (verde)

Alarma (rojo)

Anillo (verde)

Propietario del anillo (verde)

DIDO (rojo)

10/100/1000T RJ45 Interfaces PoE++ (puerto 1 a puerto 24):

bt PoE++ (verde)

af/at PoE (ámbar)

1000 LNK/ACT (verde)

100 LNK/ACT (ámbar)

1G/2,5G/10 Gbps Interfaces de fibra (puerto 25 a puerto 28):

1 G/2,5 Gbps LNK/ACT (verde)

10 Gbps LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 95.2Mpps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10K bytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4

Tipo de fuente de alimentación PoE Tramo

final Tramo medio

BT

Salida de alimentación PoE Por puerto 48V ~ 54VDC

Modo 802.3bt Tipo-4: máximo 95

vatios Modo 802.3bt Tipo-3: máximo 60 vatios

Modo de fin de tramo: máximo 36 vatios

Modo de tramo medio: máximo 36 vatios Modo

de fuerza: máximo 95 vatios

Asignación de pines de alimentación 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

802.3at PoE: Tramo final: 1/2(-), 3/6(+)

802.3at PoE: Tramo medio: 4/5(+), 7/8(-)

Presupuesto de energía PoE Entrada de alimentación única: 720 W máximo (dependiendo de la entrada de alimentación)

Entrada de alimentación dual: 1,440 W máximo (dependiendo de la entrada de energía)

Nota: El voltaje de CC de la entrada de alimentación dual debe coincidir, como 54 V duales.

Número de PD 802.3bt tipo 4 de 90 W 16

Número de PD 802.3bt tipo 3 de 60 W 24

Número de PD 802.3at tipo 2 de 30 W 24

Funciones de gestión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

Gestión de PoE Verificación

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

PoE Extensión de PoE

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. hasta 160 metros

Función de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento estático Máx. 4K entradas de tabla de enrutamiento

Protocolos de enrutamiento Enrutamiento

dinámico IPv4 RIPv1/v2 Enrutamiento dinámico IPv4 OSPFv2 Enrutamiento

dinámico IPv6 OSPFv3 Enrutamiento

estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX / RX / Ambos

Monitor

de varios a 1 RMirror - Analizador de puerto conmutado remoto (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

Q-in-Q IEEE 802.1ad VLAN privada (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 14 grupos de troncales con 16 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Admite 7 instancias

MSTP Protección de BPDU, filtrado de BPDU y protección de raíz transparente

de BPDU

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad con

el modo de consulta IPv4 IGMP Hasta 2K grupos de multidifusión

Espionaje MLD Indagación

IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 512 grupos de multidifusión

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13000 Mbps

Salida: 100 Kbps ~ 13000 Mbps

Anillo Admite ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación < 50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility Aplicación

PLANET CloudViewer

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP Forward MIB

IEEE 802.1X PAE

RFC 4293 IP MIB

RFC 4836 MAU-MIB

MIB PowerEthernet IEEE 802.1X PAE

LLDP

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

CE:

EN55032

EN55035

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gigabit Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q Autenticación de puertos

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus IEEE

1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

RFC 2328 OSPF v2

RFC 5340 OSPF v3

RFC 2453 RIP v2

ITU G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
