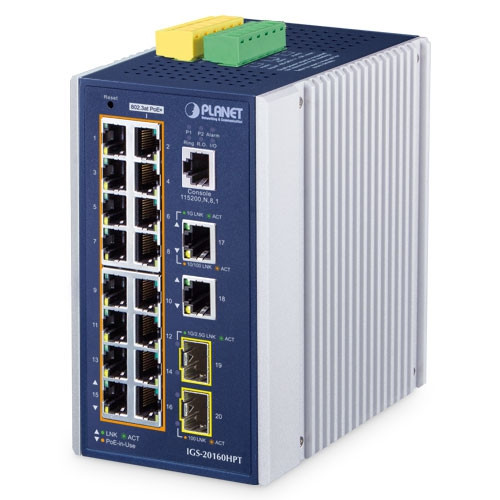

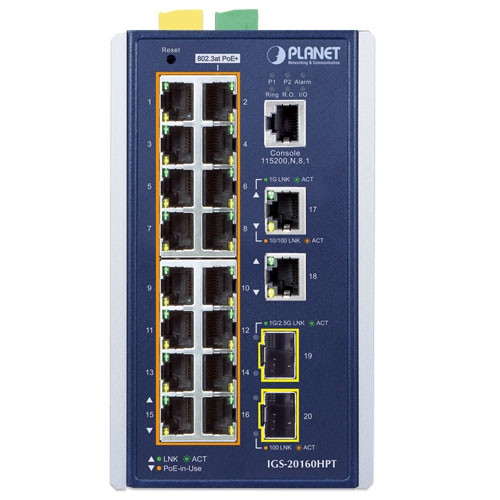

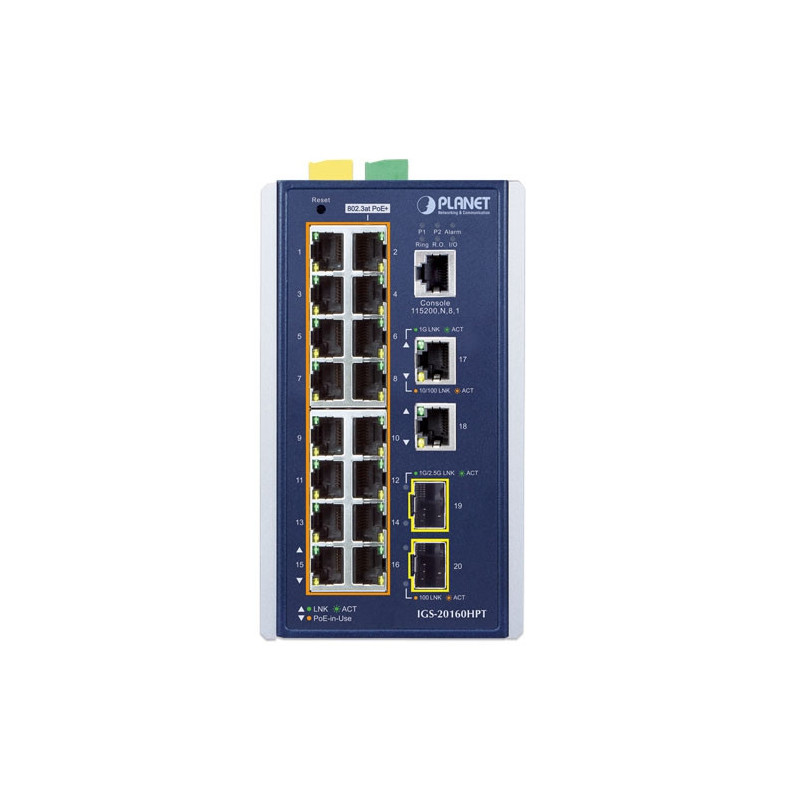

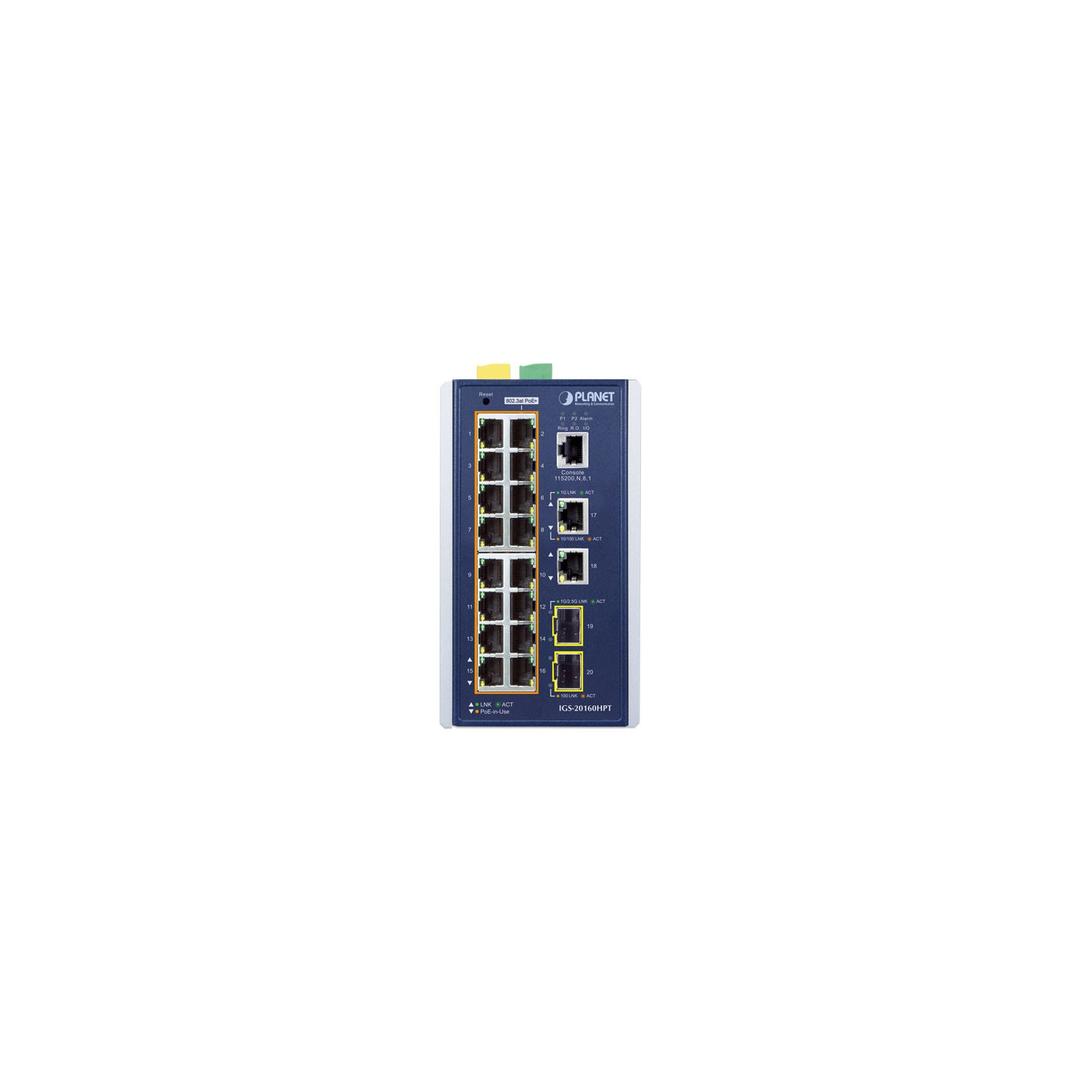

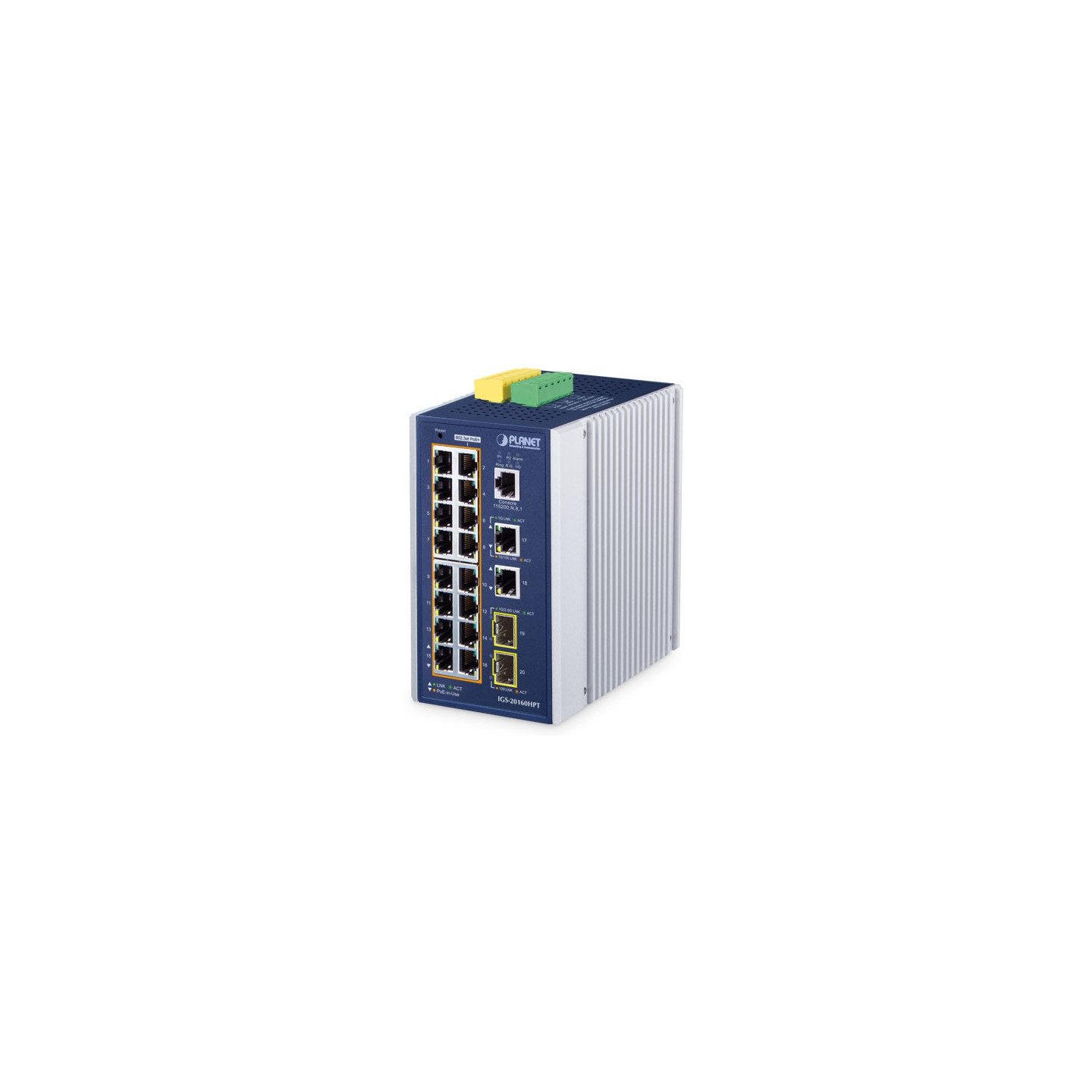

PLANET IGS-20160HPT
Switch Ethernet Administrable SFP 10/100/1000T 802.3at de 16 puertos L3 industrial + 2 puertos 10/100/1000T + 2 puertos 1G/2.5G SFP
Solución PoE avanzada y manejable para entornos reforzados
El Switch PoE+ Administrable industrial PLANET IGS-20160HPT L3, que cuenta con 16 puertos PoE+ 10/100/1000BASE-T 802.3at cada puerto con una potencia de hasta 36 vatios, 2 puertos RJ45 10/100/1000BASE-T y 2 puertos SFP 100/1000/2500BASE-X en una carcasa metálica resistente IP30, se puede instalar en cualquier entorno difícil. Proporciona interfaces de administración IPv6 / IPv4 avanzadas y fáciles de usar, abundantes funciones de conmutación L2 / L4, capacidad de enrutamiento dinámico OSPFv2 de capa 3 y tecnología avanzada ITU-G.8032 ERPS Ring para mejorar la capacidad de autorrecuperación rápida y las funciones PoE inteligentes PLANET para controlar la vigilancia IP exterior PoE y las aplicaciones de red inalámbrica. Es capaz de funcionar de forma fiable, estable y silenciosa en el rango de temperatura de -40 a 75 grados C.
Descarga
Especificaciones de hardware
Versión 4
Puertos de cobre 18 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X
Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1000/2500BASE-X (Port-19 y Port-20)
compatibles con SFP 100BASE-FX
Puerto de inyector PoE 16 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-16
Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Protección contra descargas electrostáticas 6KV CC
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y kit de montaje en pared

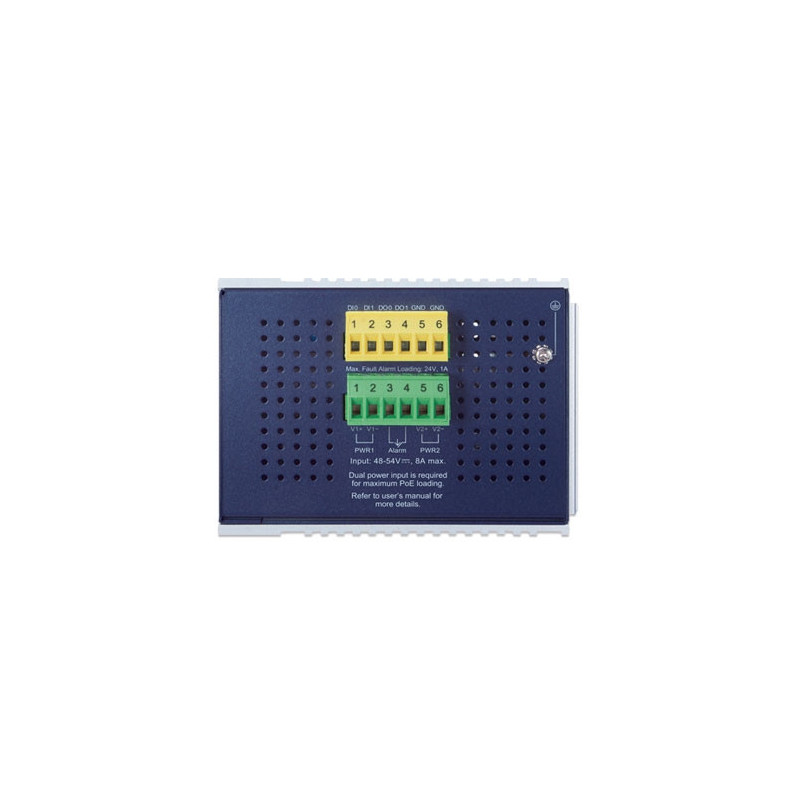

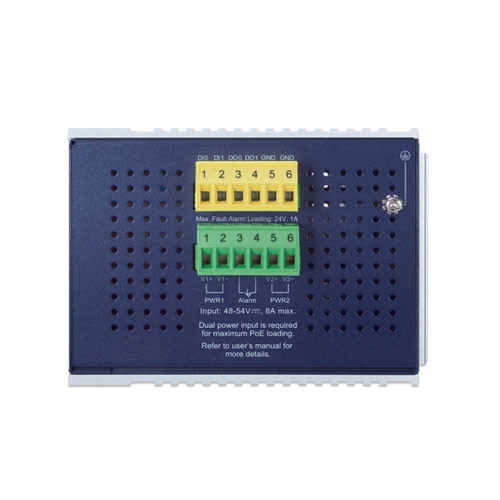

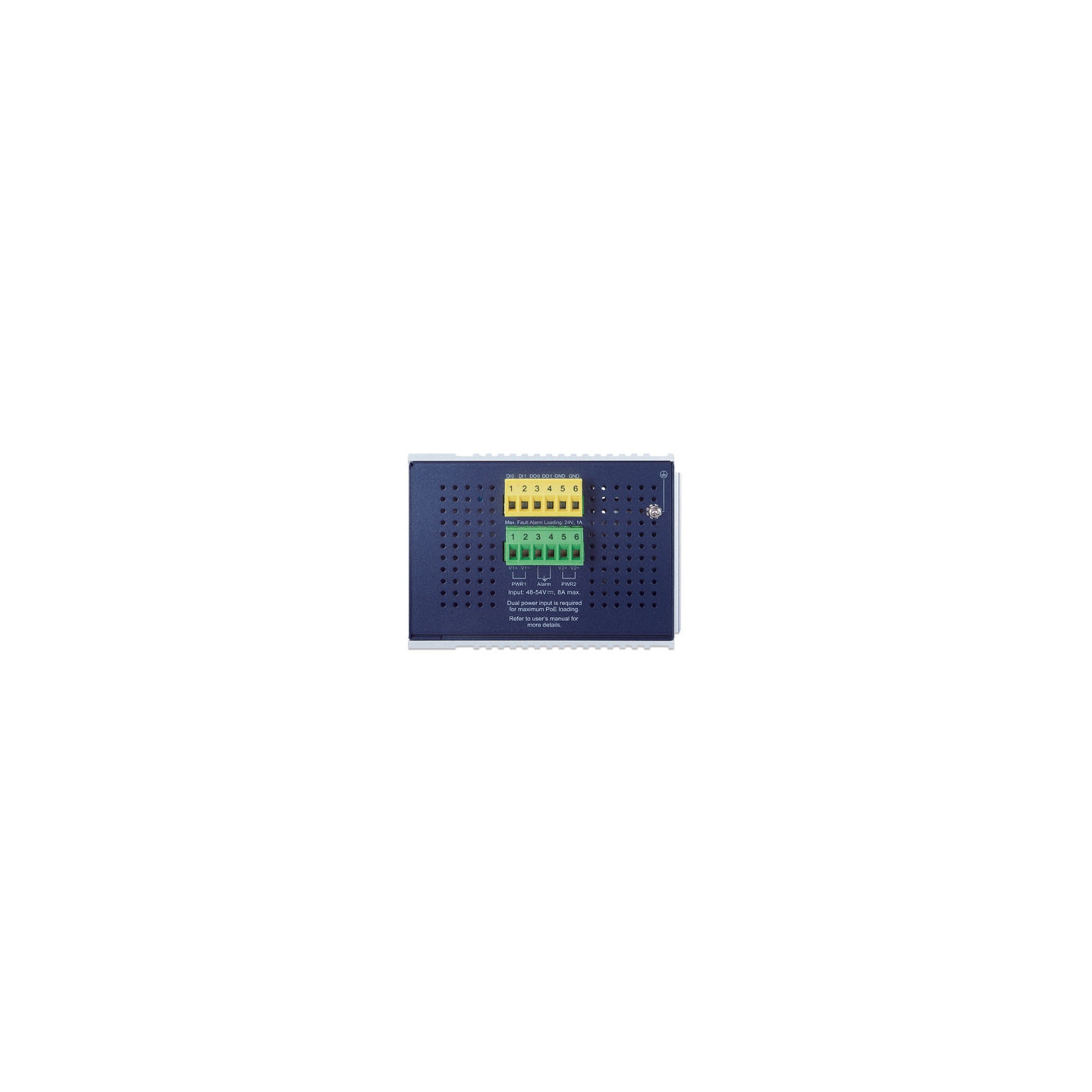

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC
DI, HACER 2 entradas digitales (DI)
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
2 salidas digitales (DO)
Colector abierto a 24 V CC, 100 mA máx.
Dimensiones (ancho x fondo x alto) 86,8 x 107,3 x 152 mm
Peso 1548g
Requisitos de alimentación Doble 48~54 V CC (se recomiendan >51 V CC para salida PoE+)
Consumo de energía Máx. 18,8 vatios/64 BTU (Encendido sin conexión)
Máx. 413 vatios/1409 BTU (Carga completa con función PoE)
Indicador LED Sistema:
Alimentación 1 (verde)
Alimentación 2 (verde)
Alarma de fallo (rojo)
Anillo (verde)
Propietario del anillo (verde)
DIDO (rojo)
por 10/100/1000T RJ45 PoE+ Puertos:
PoE en uso (ámbar)
LNK/ACT (verde)
Por 10/100/1000T RJ45Puertos:
1000 LNK/ACT (verde)
100 LNK/ACT (ámbar)
por interfaz SFP:
10/100 LNK/ACT (ámbar)
1G/2.5G LNK/ACT (verde)
Switch
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 46 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 34.2Mpps@ paquete de 64 bytes
Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 32 Mbits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10K bytes
Alimentación a través de Ethernet
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Estándar
IEEE 802.3af Por puerto 48 V~51 V CC (dependiendo de la fuente de
alimentación), máx. 15,4 vatios Estándar
IEEE 802.3at Por puerto 51 V~54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de energía PoE Entrada
de alimentación de 48 V 240 W máximo (dependiendo de la entrada de energía)
Entrada
de potencia de 52 ~ 54 V Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)
Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)
※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual
Número máx. de PD de clase 2 16
Número máx. de PD de clase 3 16
Número máx. de PD de clase 4 10
Funciones de capa 3
IP Interfaces Máx. 128 interfaces VLAN
Tabla de enrutamiento Máx. 128 entradas
de enrutamiento Máx. 4K H/W entradas de tabla de enrutamiento
Protocolos de enrutamiento IPv4 RIPv1/v2
IPv4 OSPFv2
Enrutamiento
estático de hardware IPv4 Enrutamiento estático de
hardware IPv6 OSPFv3Enrutamiento dinámico IPv4 OSPFv2
Función de capa 2
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación
del control de flujo Control del modo de ahorro de energía
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX / RX / Ambos
Monitor
de varios a 1 RMirror - Analizador de puerto conmutado remoto (Cisco RSPAN)
Admite hasta 5 sesiones
VLAN VLAN
basada en etiquetas IEEE 802.1Q Tunelización IEEE Q-in-Q VLAN privada perimetral
(PVE)
VLAN
basada en MAC VLAN basada en protocolo VLAN
de traducción
VLAN
de voz MVR (registro de VLAN de multidifusión)
GVRP
Hasta 4K grupos de VLAN, de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 10 grupos de troncales con 16 puertos por grupo troncal
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Admite 7 instancias
MSTP Protección de BPDU, filtrado de BPDU y protección de raíz transparente
de BPDU
Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad
con
el modo de consulta IPv4 IGMP Hasta 255 grupos de multidifusión
Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con
el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps
Salida: 500 Kb ~ 1000 Mbps
Anillo Admite ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 10ms @ 3 nodos Tiempo de
recuperación < 50ms @ 16 nodos
Soporta anillo mayor y subanillo
Sincronización IEEE 1588v2 PTP (Precision Time Protocol)
Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Funciones de seguridad
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta
256 entradas
Seguridad Seguridad de puertos
Protección de origen IP, hasta 512 entradas
Inspección ARP dinámica, hasta 1K entradas
Control de autoridad de línea de comandos basado en el nivel
de usuario Dirección MAC estática, hasta 64 entradas
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS
Gestión de Switch
Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo
LLDP NTP
PLANET Utilidad
de descubrimiento inteligente PLANET Sistema
NMS PLANETCloudViewer/CloudViewerPro
Gestión de eventos Syslog
remoto Registro
del sistema local SMTP
ONVIF Detección de
dispositivos ONVIF Monitoreo de
dispositivos ONVIF Mapa de planta
MIB SNMP RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB de interfaz RFC 2665 MIB
similar al éter RFC 2737 MIB
de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2618 RADIUS MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP MIB
de reenvío RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
Alimentación a través de MIB Ethernet
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x control de flujo y contrapresión
Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Apilamiento
de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación de puertos Control
de red IEEE 802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
Plus
IEEE 802.3ah OAM
IEEE 802.1ag Gestión de fallos de conectividad (CFM)
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1058 RIP v1
RFC 2453 RIP v2
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP versión 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
RFC 2328 OSPF v2
RFC 2740 OSPF v3
ITU G.8032 ERPS Ring
ITU-T Y.1731 Supervisión de rendimiento
Medio ambiente
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
