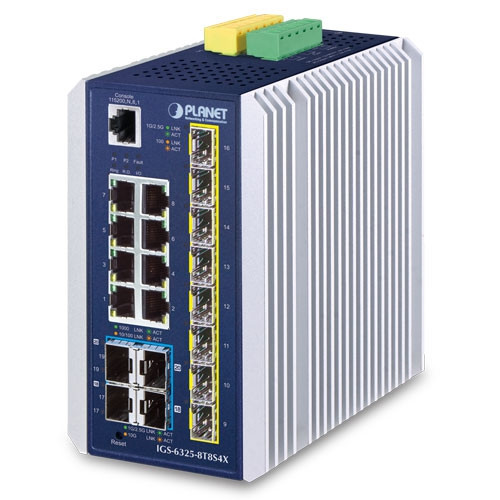

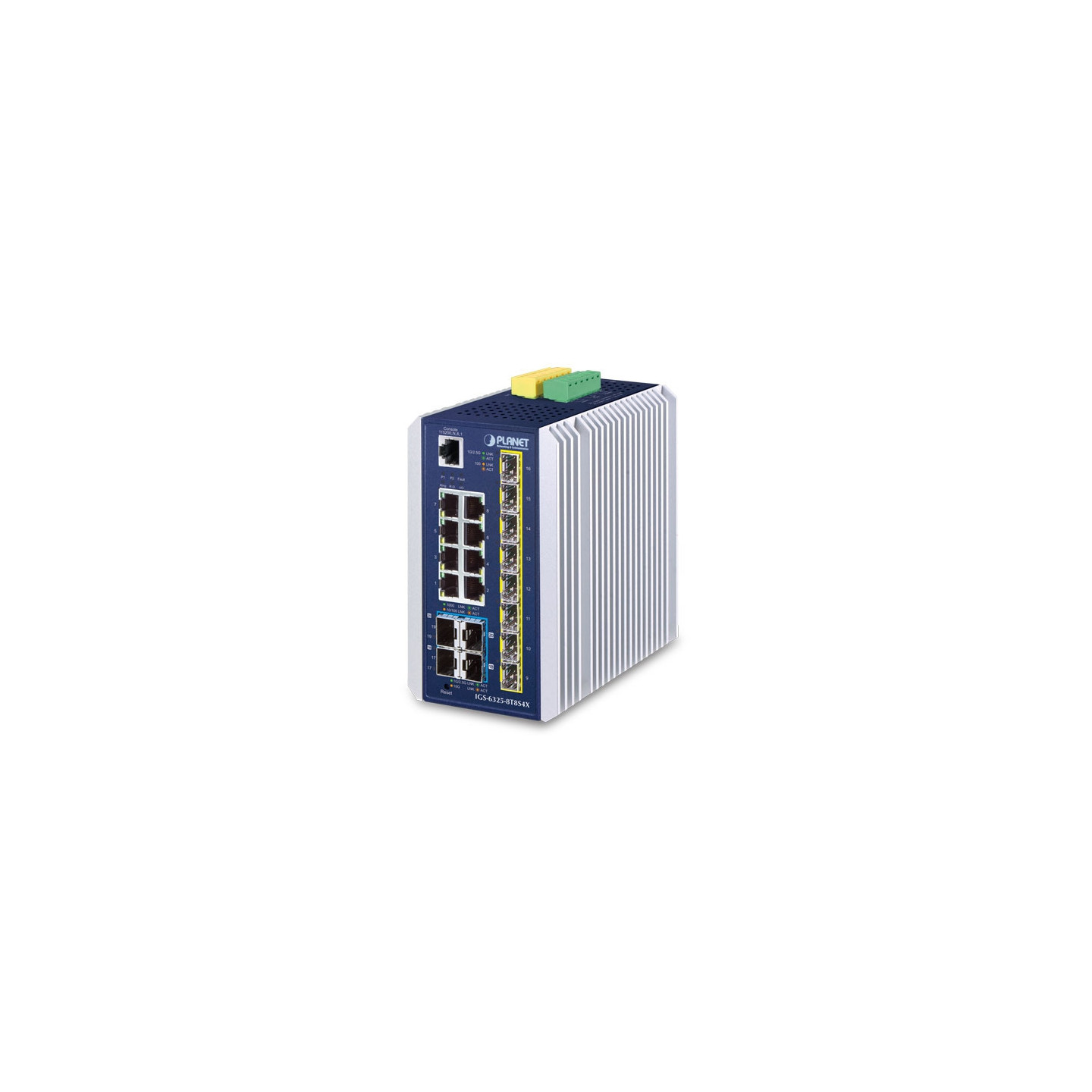

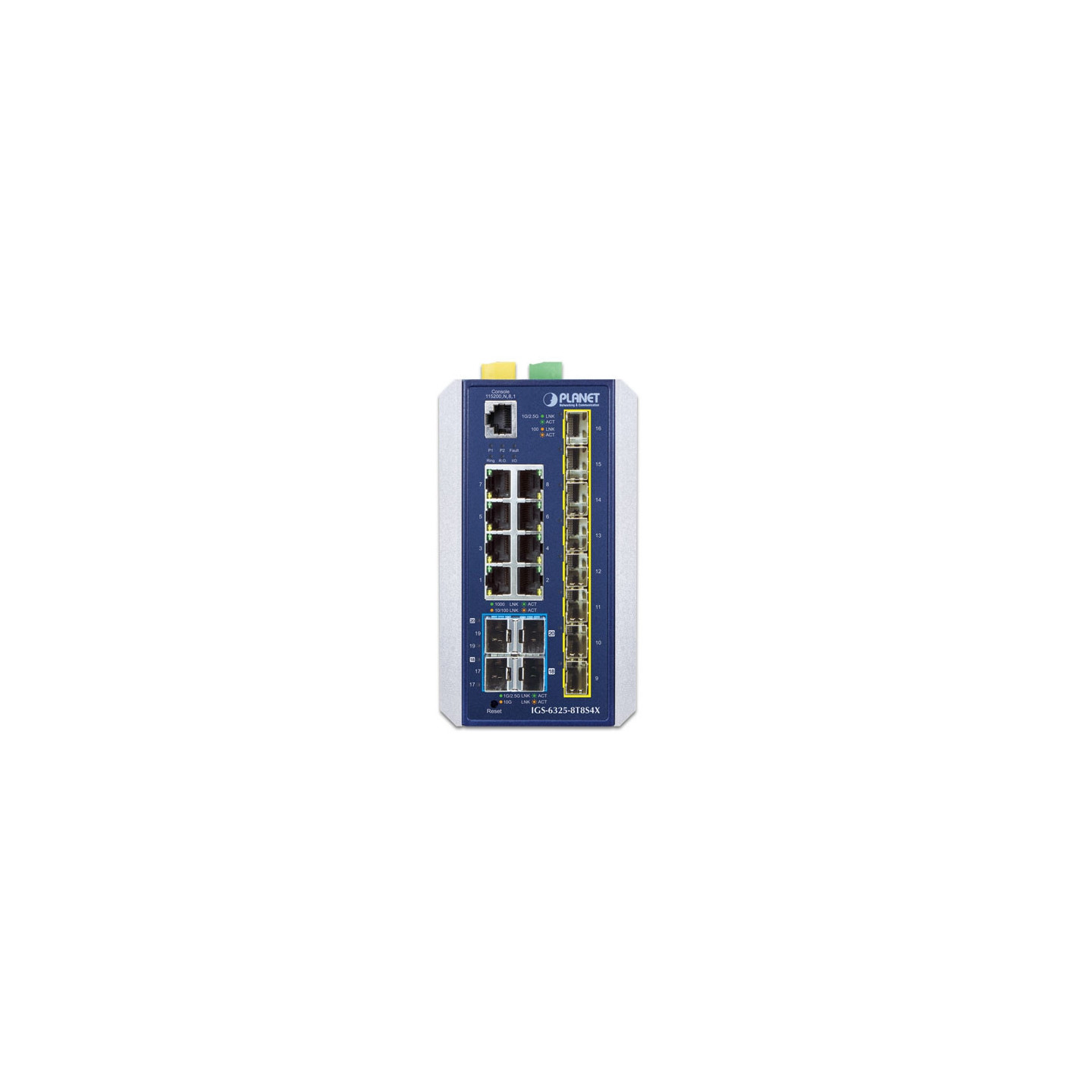

PLANET IGS-6325-8T8S4X

Especificaciones de hardware

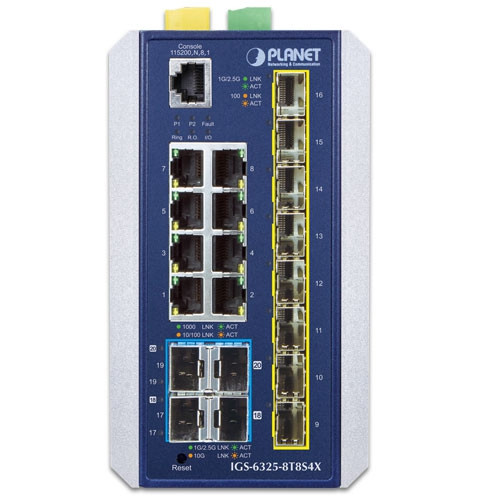

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puertos SFP 8 interfaces de ranura 100/1000/2500BASE-X SFP (Port-9 a Port-16)

Compatible con transceptores 100BASE-FX y 2500BASE-X SFP

Puertos SFP+ 4 interfaces

de ranura SFP+ de 10 Gb BASE-SR/LR Compatible con el transceptor 1000BASE-SX/LX/BX y 2500BASE-X SFP

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 136 Gbps/sin bloqueo

Rendimiento 83.33Mpps@64Bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Bastidor Jumbo 10K bytes

SDRAM 512 millones de bytes

Memoria flash 64Mbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

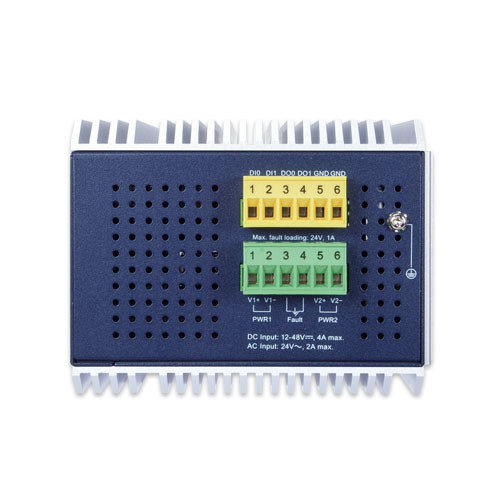

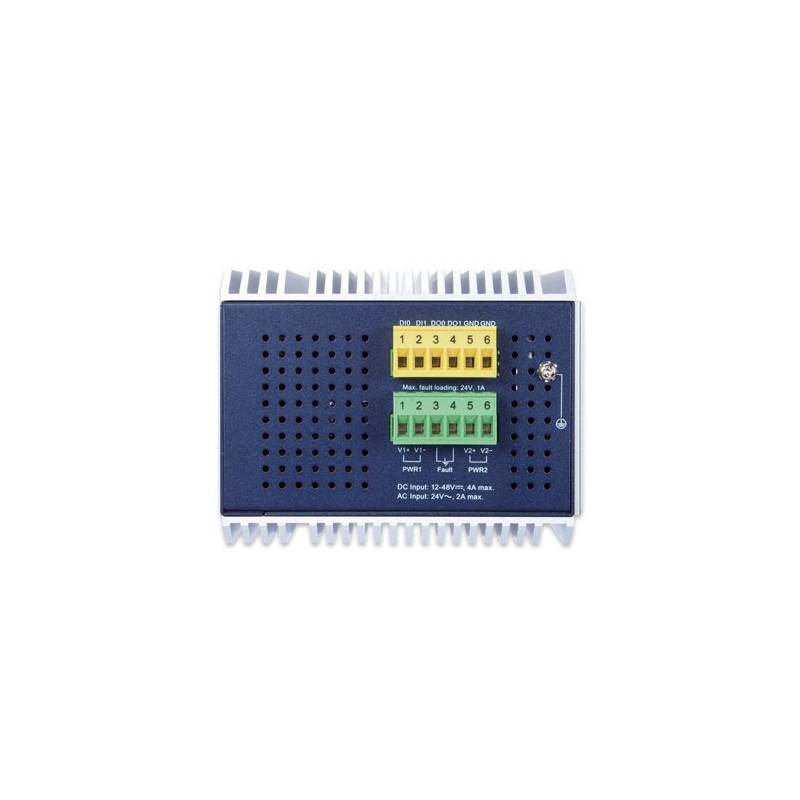

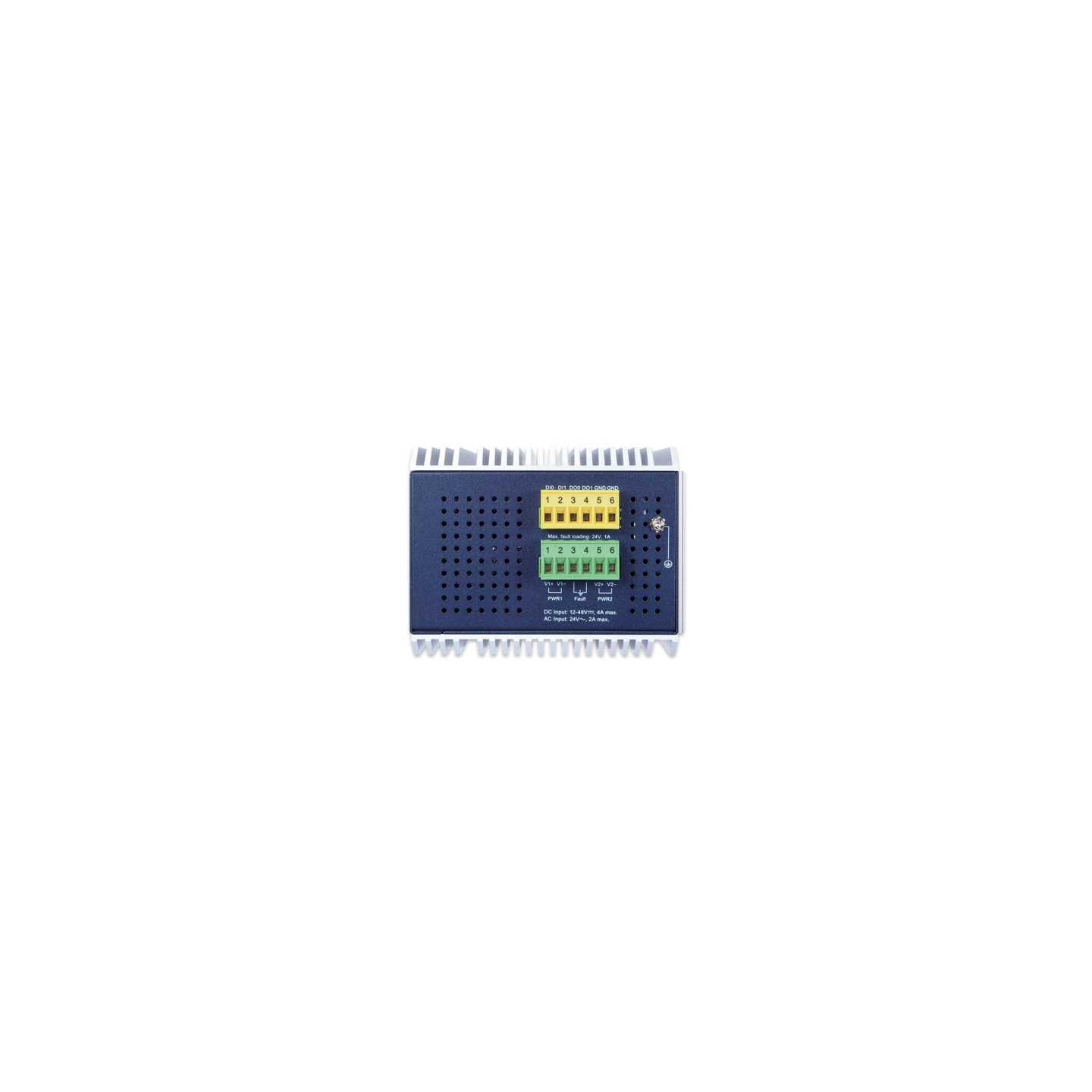

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital (DO) 2 entradas digitales:

Nivel 0: -24 ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Recinto Carcasa de aluminio IP30

Instalación Montaje en carril DIN o en pared

Dimensiones (ancho x fondo x alto) 86 x 107,3 x 152 mm

Peso 1.250 g

Requisitos de alimentación CC 12 ~ 48 V, 4 A máx.

CA 24 V, 2 A máx.

Consumo de energía Entrada de CC:

Máx. 12 vatios/41 BTU (sistema encendido)

Máx. 38,4 vatios/132 BTU (carga completa)

Entrada de CA de 24 V:

Máx. 13 vatios/45 BTU (sistema encendido)

Máx. 38 vatios/130 BTU (carga completa)

Protección contra descargas electrostáticas 6KV CC

Protección contra sobretensiones 4KV CC

Indicadores LED Sistema:

Alimentación 1 (verde), alimentación 2 (verde)

Alarma de falla (rojo)

Anillo (verde), Propietario del anillo (verde)

DIDO (rojo)

Por puerto RJ45 10/100/1000T:

1000Mbps LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

por puerto SFP:

1000 Mbps LNK/ACT (verde)

100 Mbps LNK/ACT (ámbar)

por puerto SFP+:

10 Gbps LNK/ACT (ámbar)

1 Gbps LNK/ACT (verde)

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN

etiquetada 802.1Q Tunelización Q-in-Q VLAN perimetral

privada (PVE)

VLAN basada en MAC VLAN

basada en

protocolo VLAN de voz VLAN

IP VLAN

basada en subred MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4000 grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

14 grupos troncales con 16 puertos por grupo troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

- Dirección

MAC - Dirección

IP - Ethertype

- Tipo

de protocolo - ID de VLAN

- DSCP

- Prioridad

802.1p Hasta 512 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps

Salida: 100 Kbps ~ 1000 Mbps

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación:

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/ToS en el paquete IP

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

- Reloj

transparente peer-to-peer - Reloj transparente de extremo a extremo

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento estático Máx. 4000 entradas de enrutamiento dinámico

Protocolos de enrutamiento Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6 Enrutamiento

dinámico OSPFv2

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP (en inglés)

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

CE:

EN55032

EN55035

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

ITU-T G.8032 ERPS Ring

ITU-T Y.1731 Supervisión del rendimiento

Medio ambiente

Operativo -40 ~ 75 grados C

Almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
