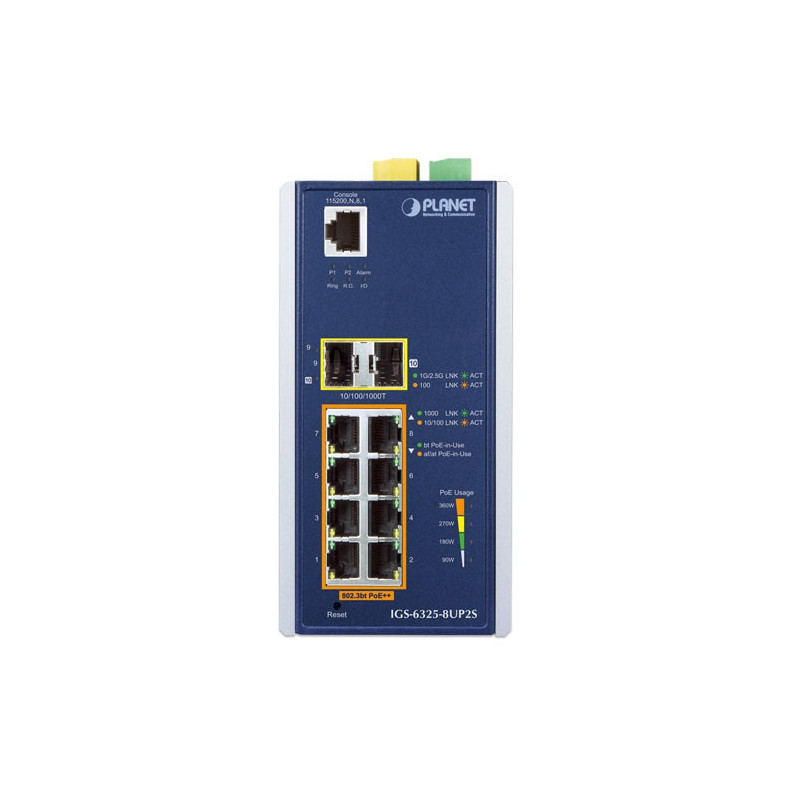

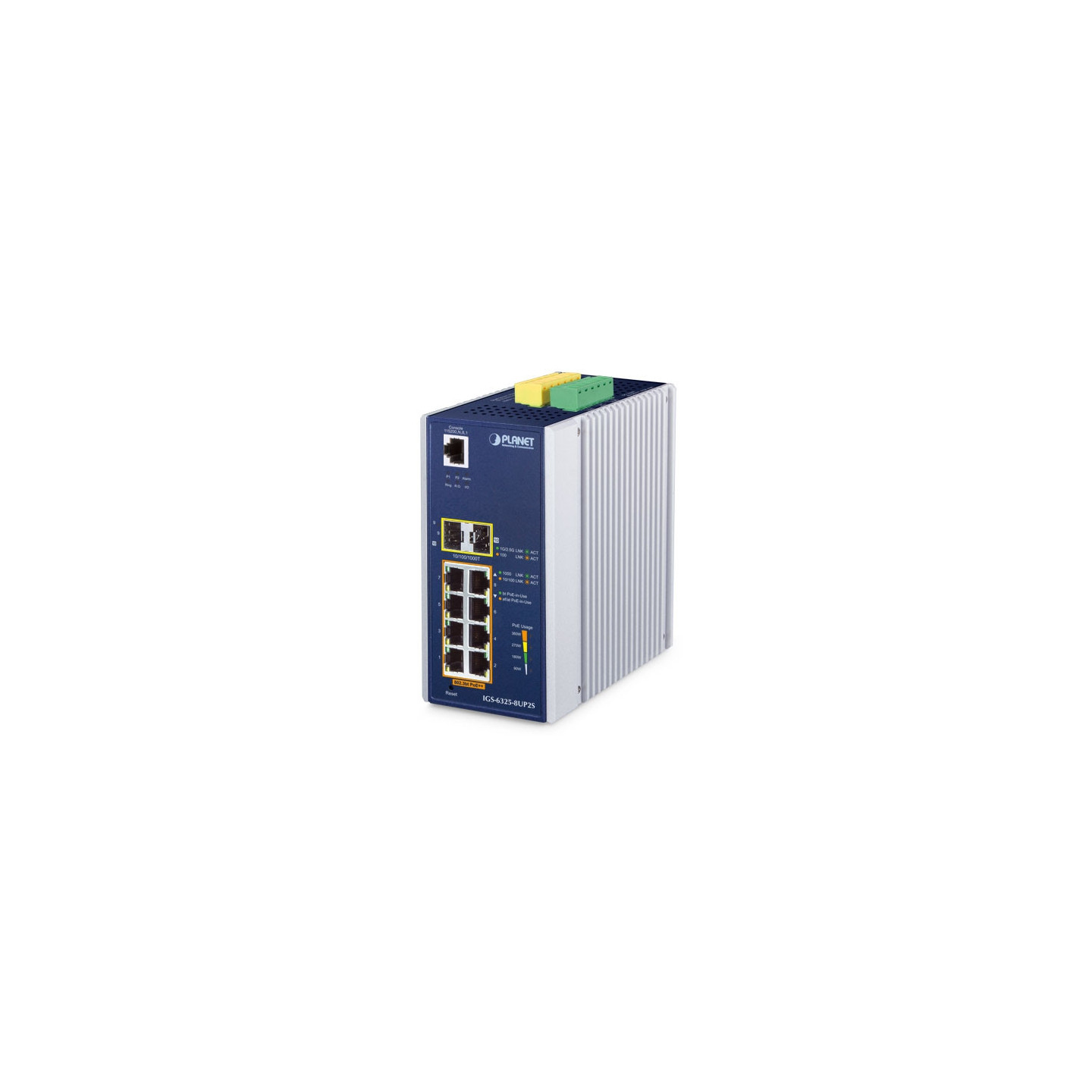

PLANET IGS-6325-8UP2S

Especificaciones de hardware

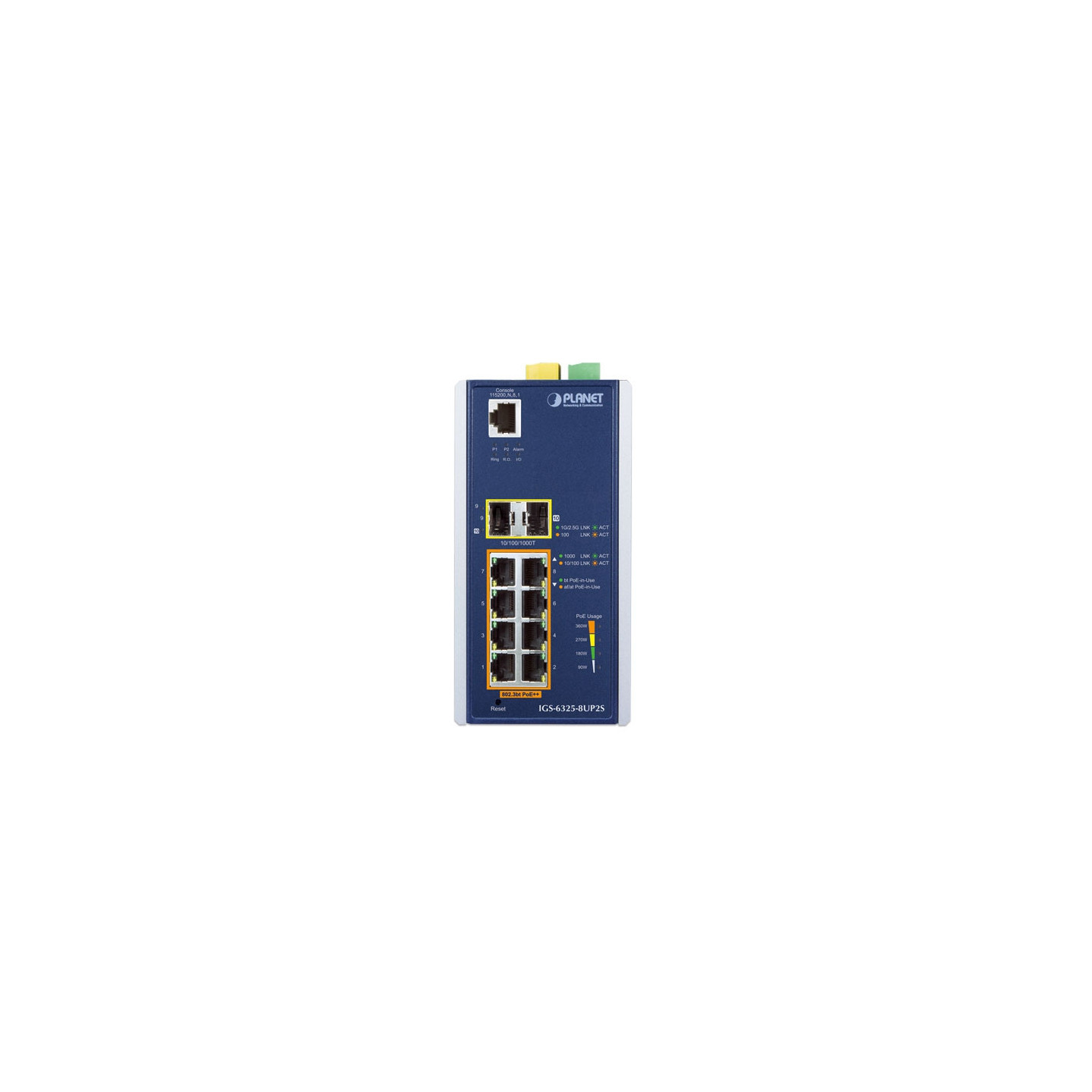

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puertos SFP 2 interfaces de ranura 1000BASE-SX/LX/BX SFP (Port-9 y Port-10)

Compatible con 100BASE-FX y 2500BASE-X SFP

Puertos SFP+ N/A

Puertos de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt con Port-1 a Port-8

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

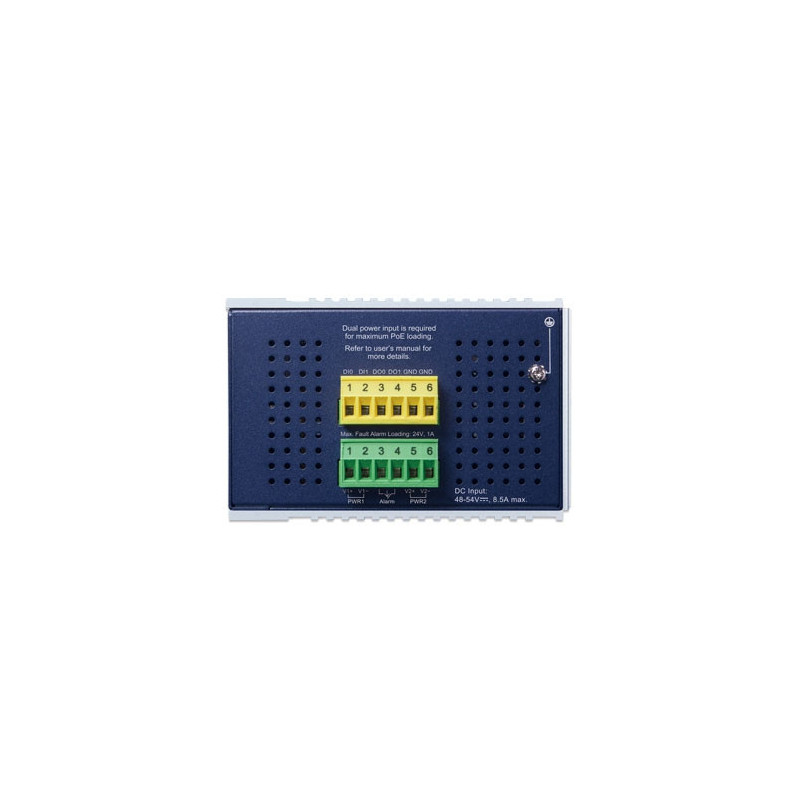

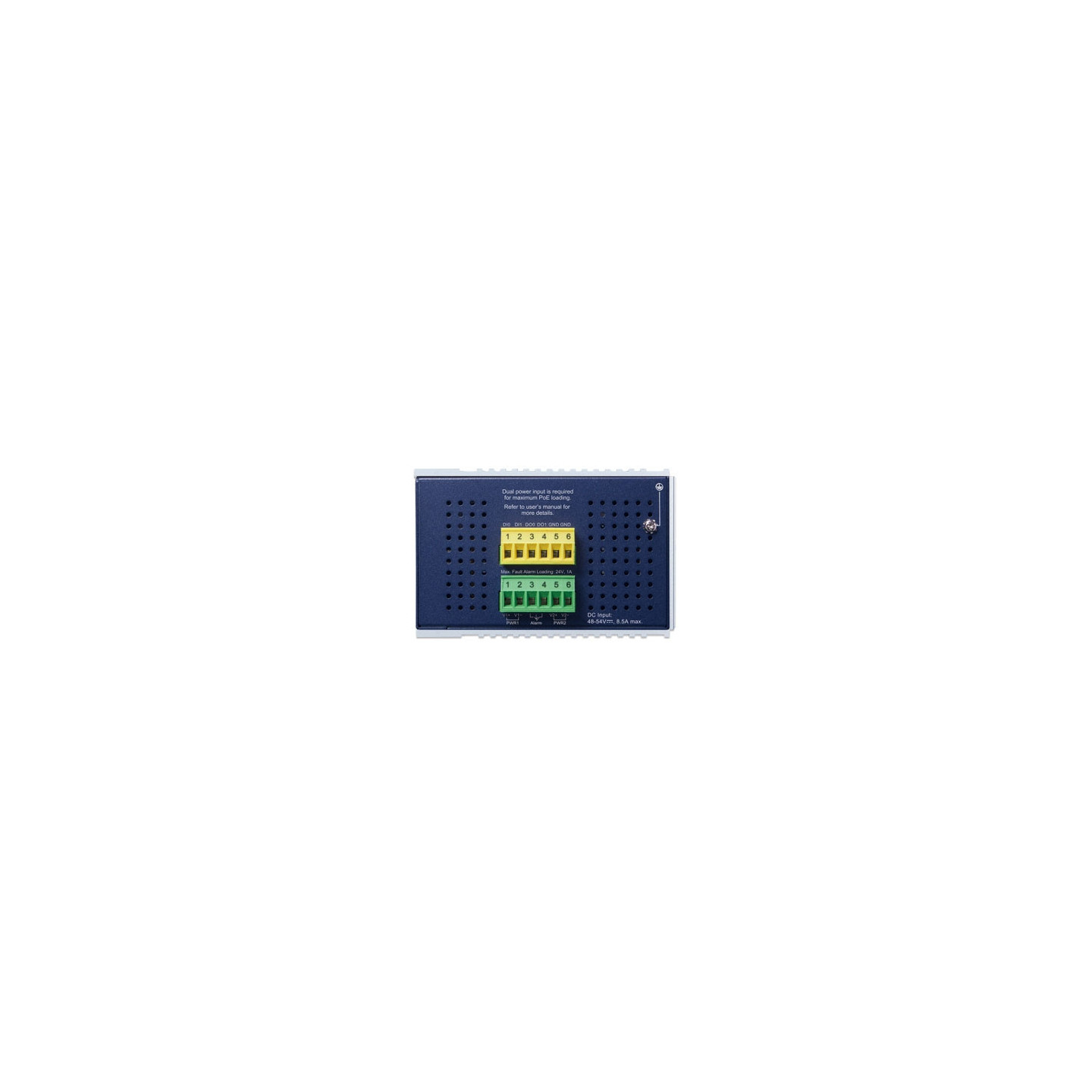

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital (DO) 2 entradas digitales: Nivel 0:

-24 ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Instalación Montaje en carril DIN o en pared

Recinto Carcasa de aluminio IP30

Dimensiones (ancho x fondo x alto) 86 x 107,3 x 152 mm

Peso 1.278 g

Requisitos de alimentación Doble CC 48~54 V, 8,5 A máx.

(se recomiendan >52 V CC para salida PoE++ 802.3bt)

Consumo de energía Máx. 11,93 vatios/40,71 BTU@ doble entrada de 54 V CC (sistema activado)

Máx. 381,5 vatios/1301,73 BTU@ entrada doble de 54 V CC (carga completa con función PoE++ 802.3bt)

Protección contra descargas electrostáticas Aire 8KV DC

Contacto 6KV DC

Protección contra sobretensiones 4KV CC

Indicador LED Sistema:

Alimentación 1 (verde), alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde), Propietario del anillo (verde)

DIDO (rojo)

Por puerto 10/100/1000T RJ45 PoE++:

1000Mbps LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

802.3bt PoE++-en uso x 1 (verde)

802.3at/af PoE-en uso x 1 (ámbar)

por interfaz SFP:

1000/2500 LNK/ACT (verde)

100 LNK/ACT (ámbar)

Uso de PoE:

90 W, 180 W, 270 W, 360 W (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 56 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 41.67Mpps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10Kbytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4 PSE

Retrocompatible con 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt

Tramo final Tramo

medio

Salida de alimentación PoE Por puerto 48V ~ 54VDC

Modo 802.3bt Tipo-4: máximo 95 vatios

Modo heredado: máximo 95 vatios Modo de

fuerza: máximo 95 vatios

Modo de fin de tramo: máximo 36 vatios Modo

de intervalo medio: máximo 36 vatios

Asignación de pines de alimentación Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)

Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual.

Capacidad PoE PD @ 12.5 vatios 8 unidades

Capacidad PoE PD @ 25 vatios 8 unidades

Capacidad PoE PD @ 51 vatios 6 unidades

Capacidad PoE PD @ 71 vatios 4 unidades

Funciones de gestión de PoE

Gestión de sistemas PoE Monitoreo del estado del

puerto PoE Control total del presupuesto de energía PoE Umbral de uso de

PoE y umbral de temperatura

Modo PoE mejorado Estándar/Heredado/Fuerza

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

Reciclaje de energía PoE Horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Máx. 200 metros

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento Máx. 4K H/W entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv1/v2

IPv4 OSPFv2

Enrutamiento

estático de hardware IPv4 IPv6 OSPFv3

Enrutamiento estático de hardware IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 RMirror - Analizador de puertos conmutados remotos (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

Q-in-Q IEEE 802.1ad VLAN privada (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Protección BPDU

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 6 grupos de troncales con 4 puertos por grupo de troncales

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad con

el modo de consulta IPv4 IGMP Filtrado

de puertos de

indagación IGMP Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Anillo Soporta ERPS, y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación <50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv1/SSHv2, TLS1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Smart Discovery Utility

Aplicación PLANET CloudViewer

Gestión de eventos Syslog

remoto Registro

del sistema SMTP

ONVIF Detección de

dispositivos ONVIF Supervisión de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP Forward MIB

RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación de puertos Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus IEEE

802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1058 RIP v1

RFC 2453 RIP v2

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

RFC 2328 OSPF v2

RFC 2740 OSPF v3

ITU-T G.8032 ERPS Ring

ITU-T Y.1731 Supervisión de rendimiento

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
