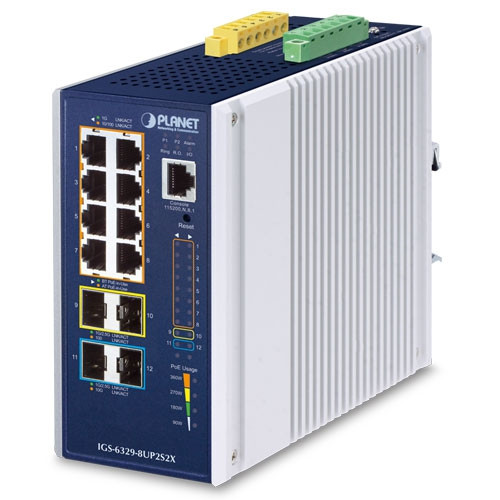

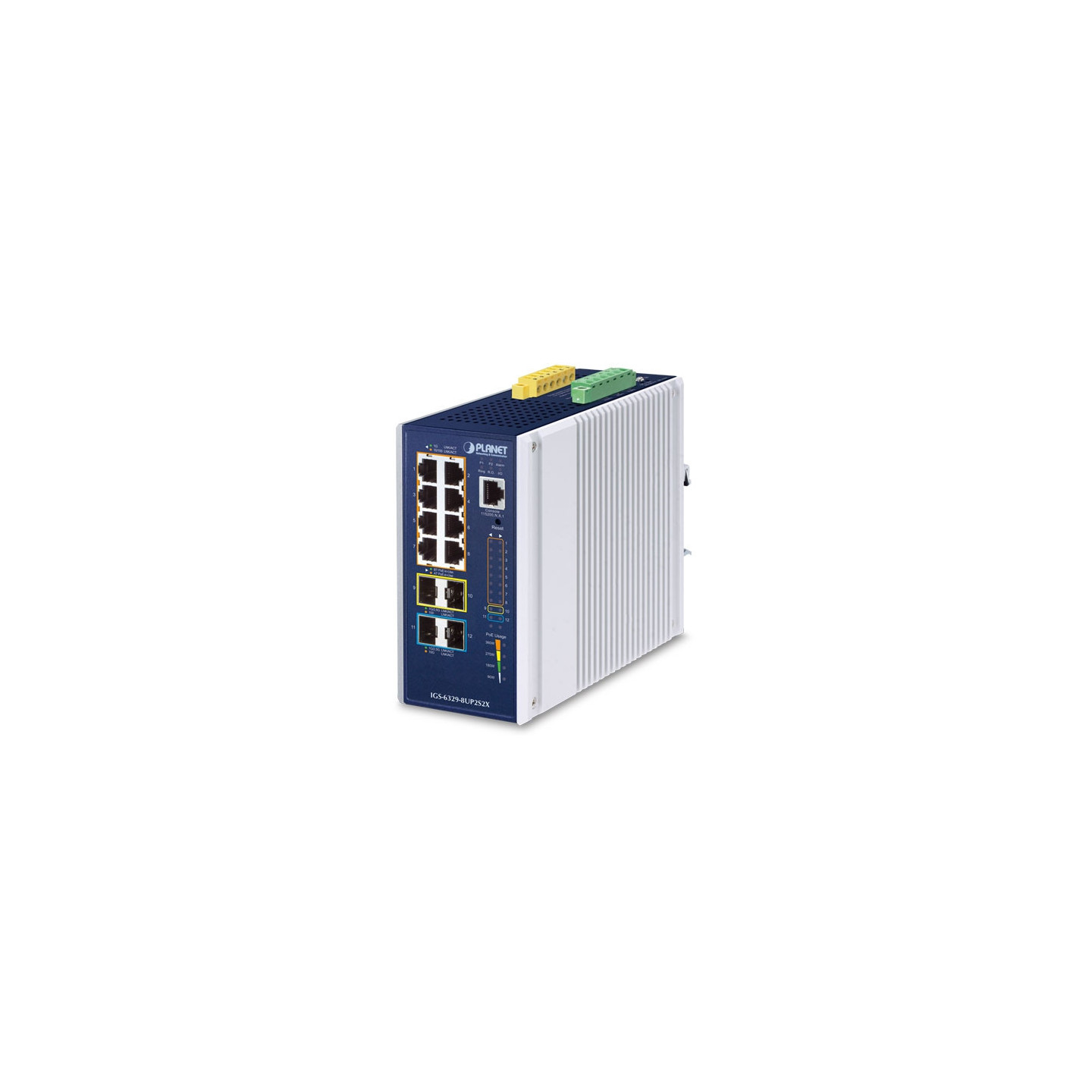

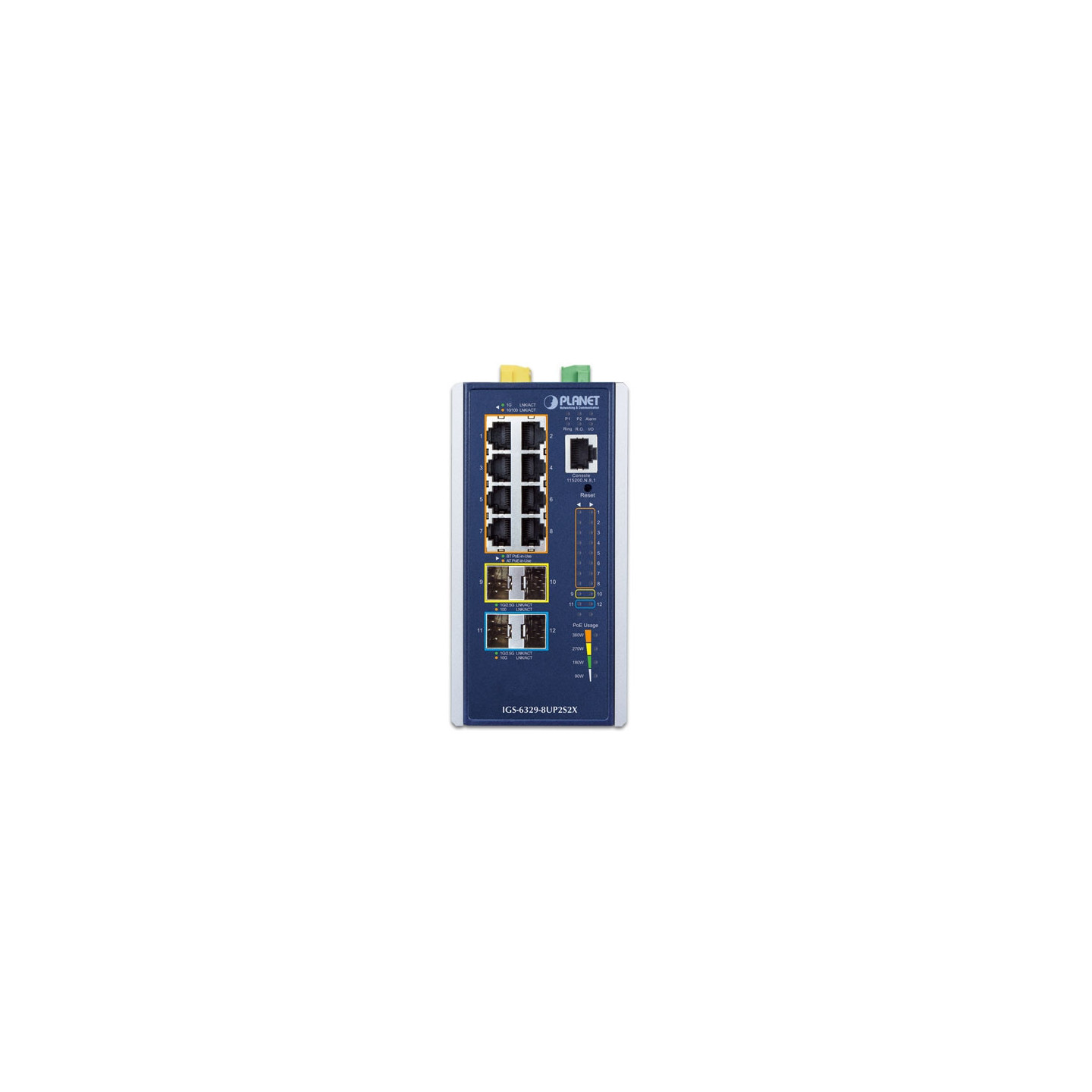

PLANET IGS-6329-8UP2S2X

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puertos SFP 2 interfaces de ranura 1000BASE-SX/LX/BX SFP (Port-9 y Port-10)

Compatible con 100BASE-FX y 2500BASE-X SFP

Puertos SFP+ 2 interfaces de ranura SFP+ 10GBASE-SR/LR (port-11 a Port-12)

compatibles con 1000BASE-X y 2500BASE-X SFP

Puertos de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt con Port-1 a Port-8

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

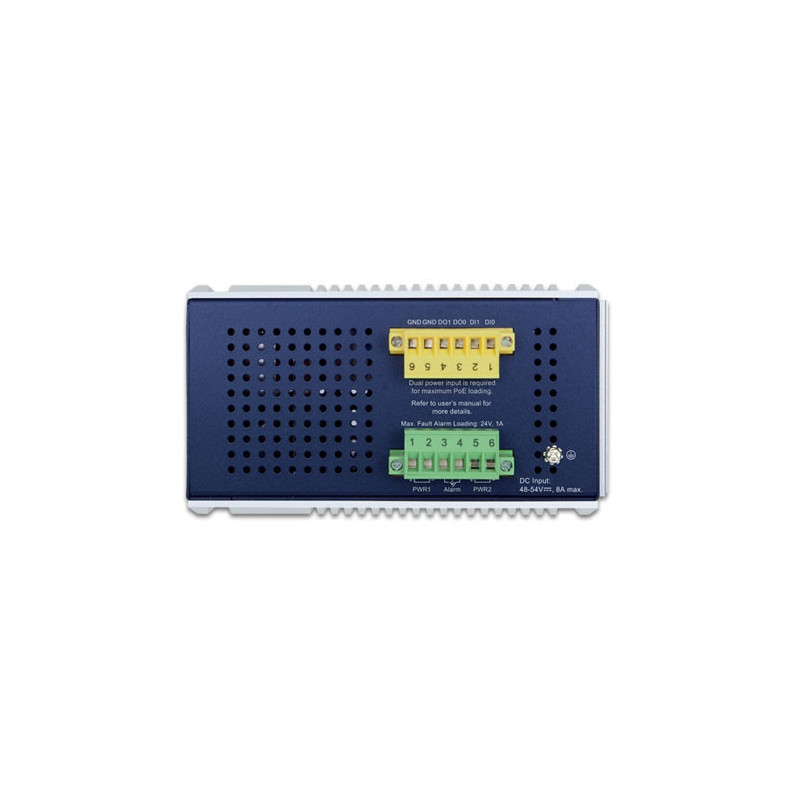

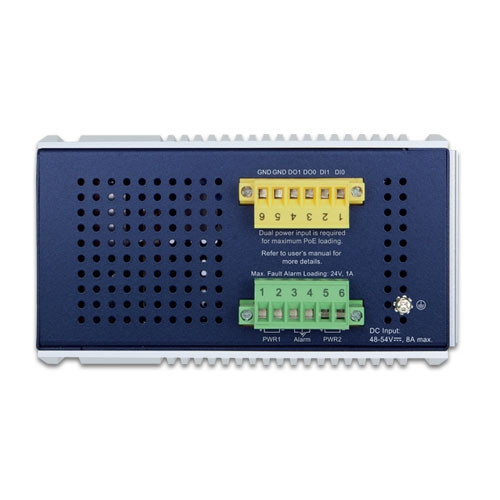

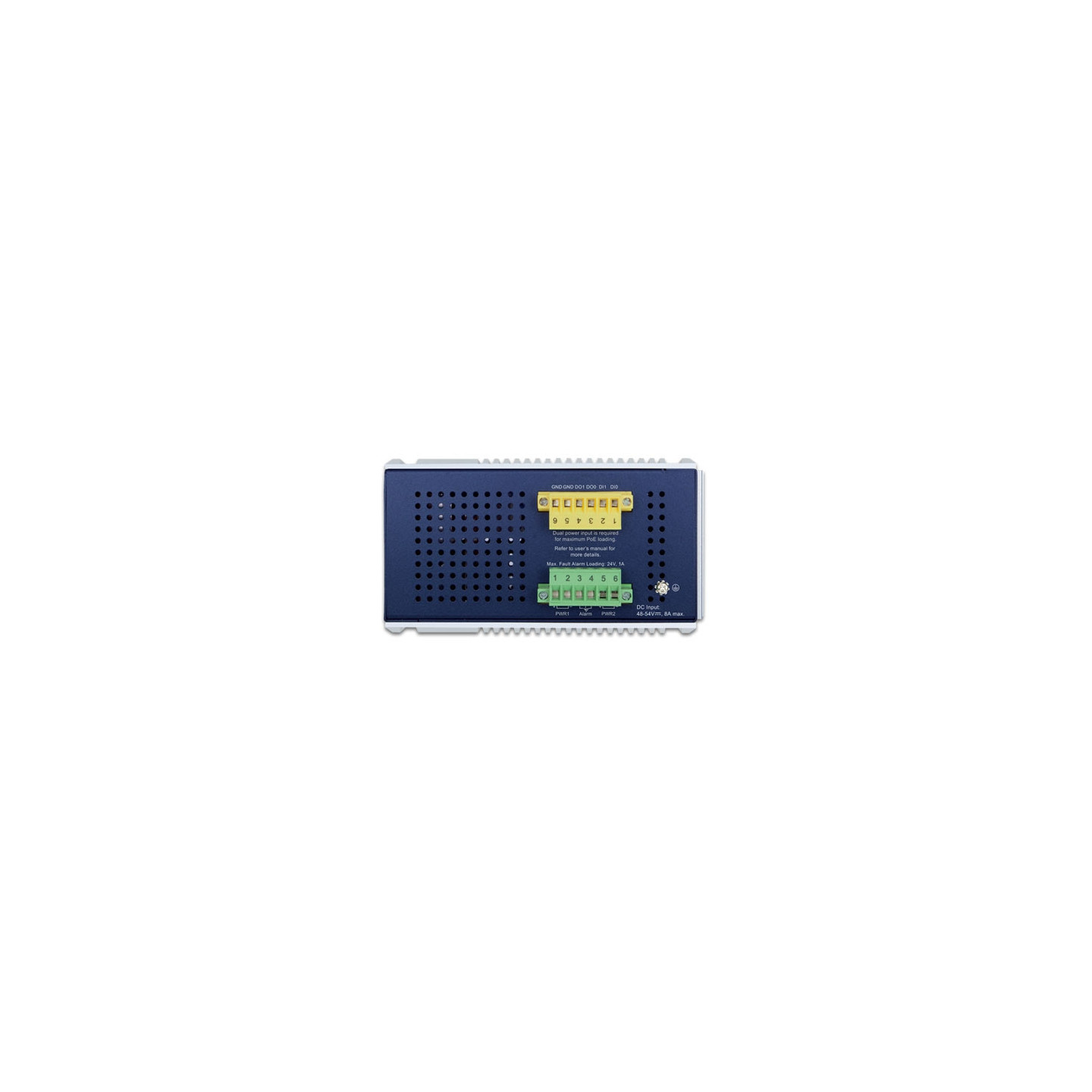

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital (DI) 2 entradas digitales:

Nivel 0: -24 ~ 2.1 V (±0.1 V)

Nivel 1: 2.1 ~ 24 V (± 0.1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Recinto Carcasa de aluminio IP30

Instalación Montaje en carril DIN o en pared

Dimensiones (ancho x fondo x alto) 76 x 135 x 152 mm

Peso 1.152 g

Requisitos de alimentación Doble CC 48~54 V, 8 A máx.

(se recomiendan >52 V CC para salida PoE++ 802.3bt)

Consumo de energía Máx. 29 vatios/98.96BTU@54V entrada de CC (sistema activado)

Máx. 401 vatios/1.368.27BTU@54V entrada de CC (carga completa con función PoE++ 802.3bt)

Protección contra descargas electrostáticas Aire 8KV DC

Contacto 6KV DC

Protección contra sobretensiones 4KV CC

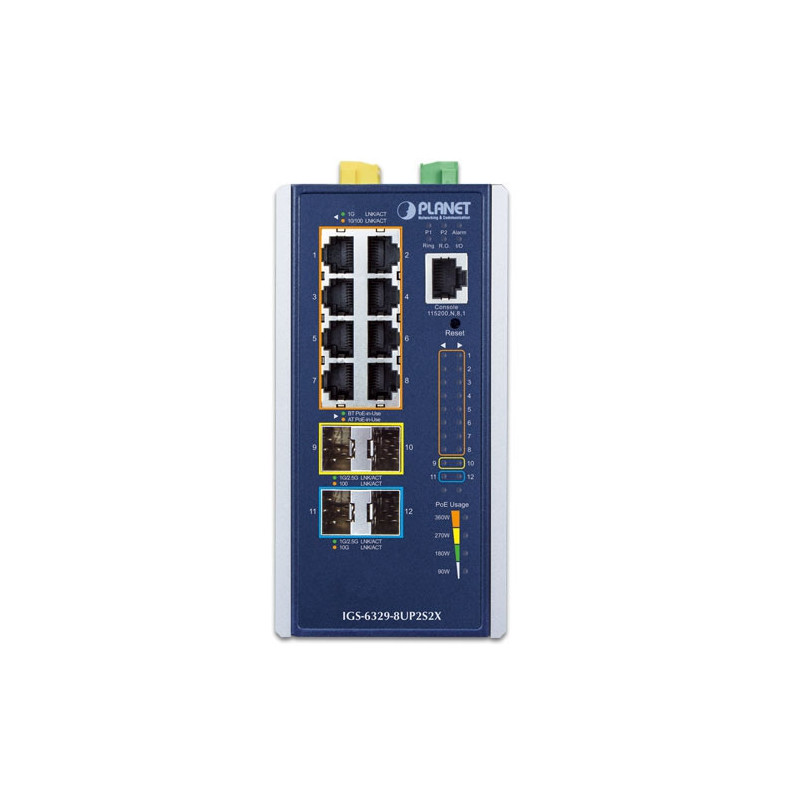

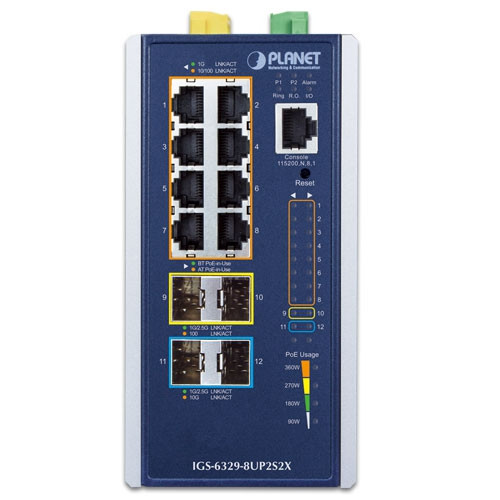

Indicador LED Sistema:

Alimentación 1 (verde), alimentación 2 (verde), alarma (rojo)

anillo (verde), propietario del anillo (verde), DIDO (rojo)

por puerto RJ45 PoE++ 10/1000T:

1000Mbps LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

802.3bt PoE++- En uso x 1 (verde)

802.3at/af PoE en uso x 1 (ámbar)

por SFP Interfaz:

1G/2.5G LNK/ACT (verde)

100 LNK/ACT (ámbar)

Por puerto SFP+:

10 Gbps LNK/ACT (verde)

1 Gbps LNK/ACT (ámbar)

Uso de PoE:

90 W, 180 W, 270 W, 360 W (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 66 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 56.55Mpps@ paquete de 64 bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Bastidor Jumbo 10Kbytes

SDRAM 512 millones de bytes

Memoria flash 64Mbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4 PSE

Retrocompatible con 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt

UPOE/POH

Tramo final Fuerza de tramo

medio

Salida de alimentación PoE 802.3bt PoE++

Por puerto 52 V ~ 54 V CC (dependiendo de la fuente de

alimentación), máx. 90 vatios UPoE (PoH)

Por puerto 52 V ~ 54 V CC (dependiendo de la fuente de

alimentación), máx. 95 vatios Estándar

IEEE 802.3at Por puerto 52 V ~ 54 V CC (dependiendo de la fuente de

alimentación), máx. 36 vatios Fuerza

por puerto 52 V ~ 54 V CC (dependiendo de la fuente de alimentación), máx. 60 vatios

Asignación de pines de alimentación Tramo final: 1/2(-), 3/6(+)

Tramo medio: 4/5(+), 7/8(-)

802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)

Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual

Capacidad PoE PD @ 12.5 vatios 8 unidades

Capacidad PoE PD @ 25 vatios 8 unidades

Capacidad PoE PD @ 51 vatios 6 unidades

Capacidad PoE PD @ 71 vatios 4 unidades

Funciones de gestión de PoE

Detección activa de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. 160 a 200 metros

Gestión de sistemas PoE PoE del sistema Control

de administración Control del presupuesto de energía PoE total Entrada

automática de energía y control

de presupuesto PoE Modo heredado PoE Alarma

de umbral de sobretemperatura Alarma de umbral de uso de PoE

Gestión de puertos PoE Habilitación/deshabilitación/programación de

puertos Control

de modo PoE 802.3bt

UPoE

802.3at End-span

802.3at Mid-span Modo

de

fuerza Prioridad de puerto

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Admite hasta 5 sesiones

VLAN VLAN etiquetada IEEE 802.1Q VLAN

IEEE 802.1ad Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 3 grupos de troncales con 4 puertos por grupo de troncales

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10 ms

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6 Enrutamiento

dinámico RIPv2 Enrutamiento dinámico IPv4 OSPFv2 Enrutamiento

dinámico IPv6 OSPFv3

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta

256 entradas

Seguridad Seguridad portuaria

Guardia de

origen IP Inspección

ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Funciones de gestión

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility Aplicación

PLANET CloudViewer

Gestión de eventos Syslog

remoto SMTP de registro

del sistema

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

CE:

EN 55032 , EN 55035

EN 50121-4, EN 50121-1

EN 61000-6-2, EN 61000-6-4

Ferrocarril EN50121-4

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1X Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3bt Alimentación a través de Ethernet Plus Plus IEEE

802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

ITU-T G.8032 Anillo ERPS ITU-T

Y.1731 Supervisión del rendimiento

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
