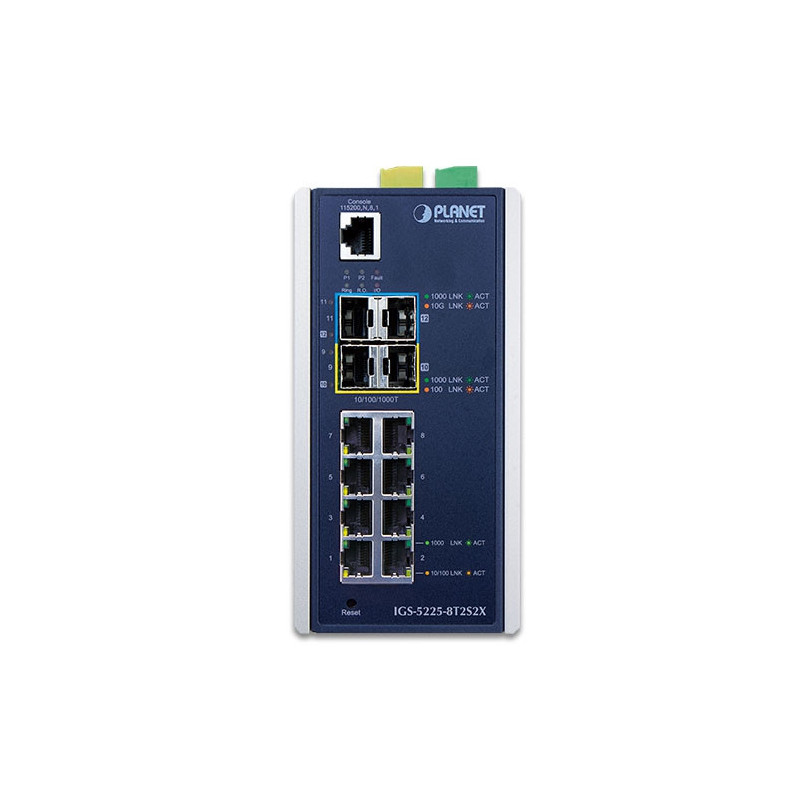

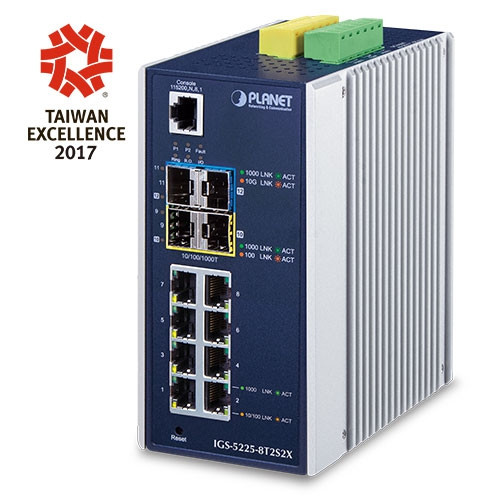

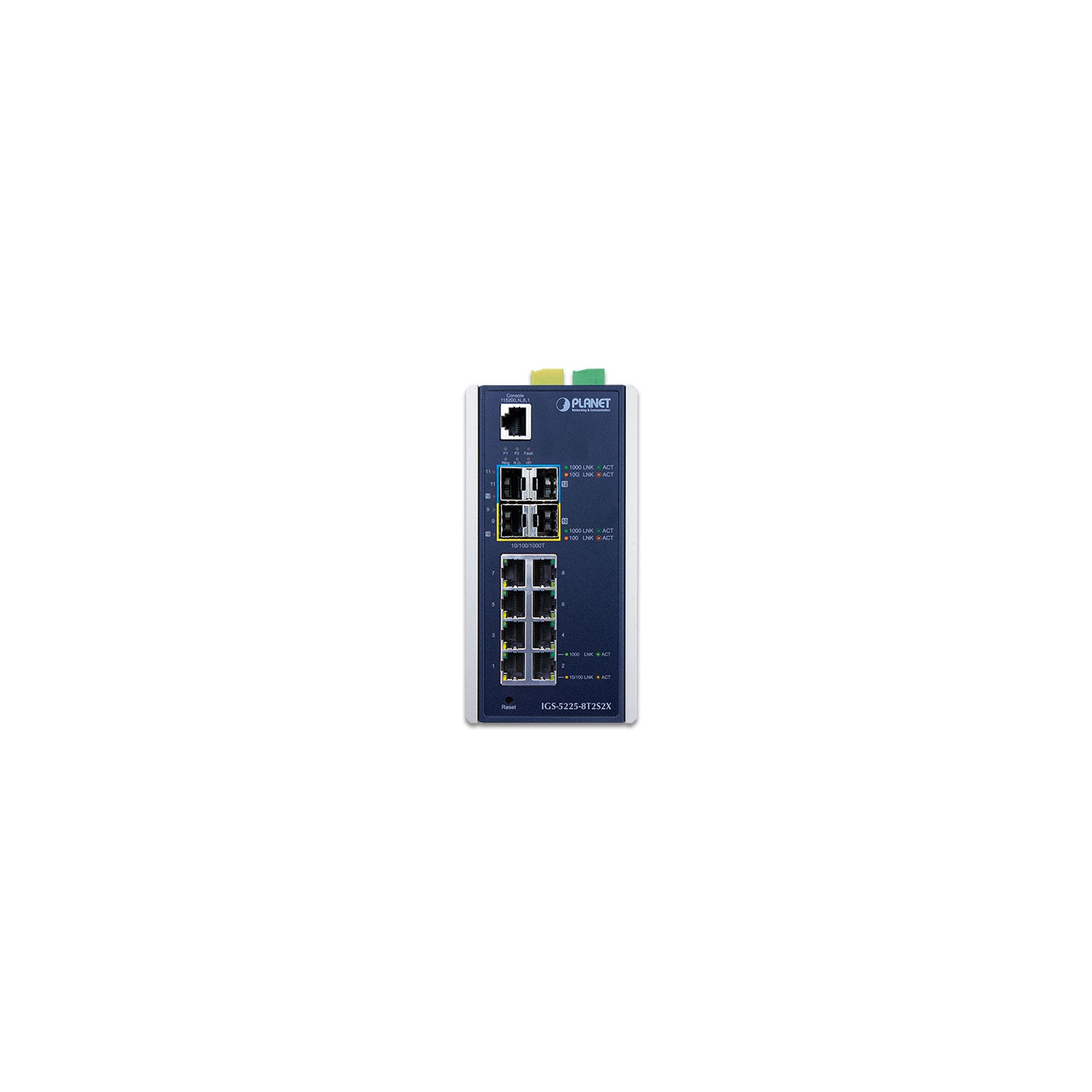

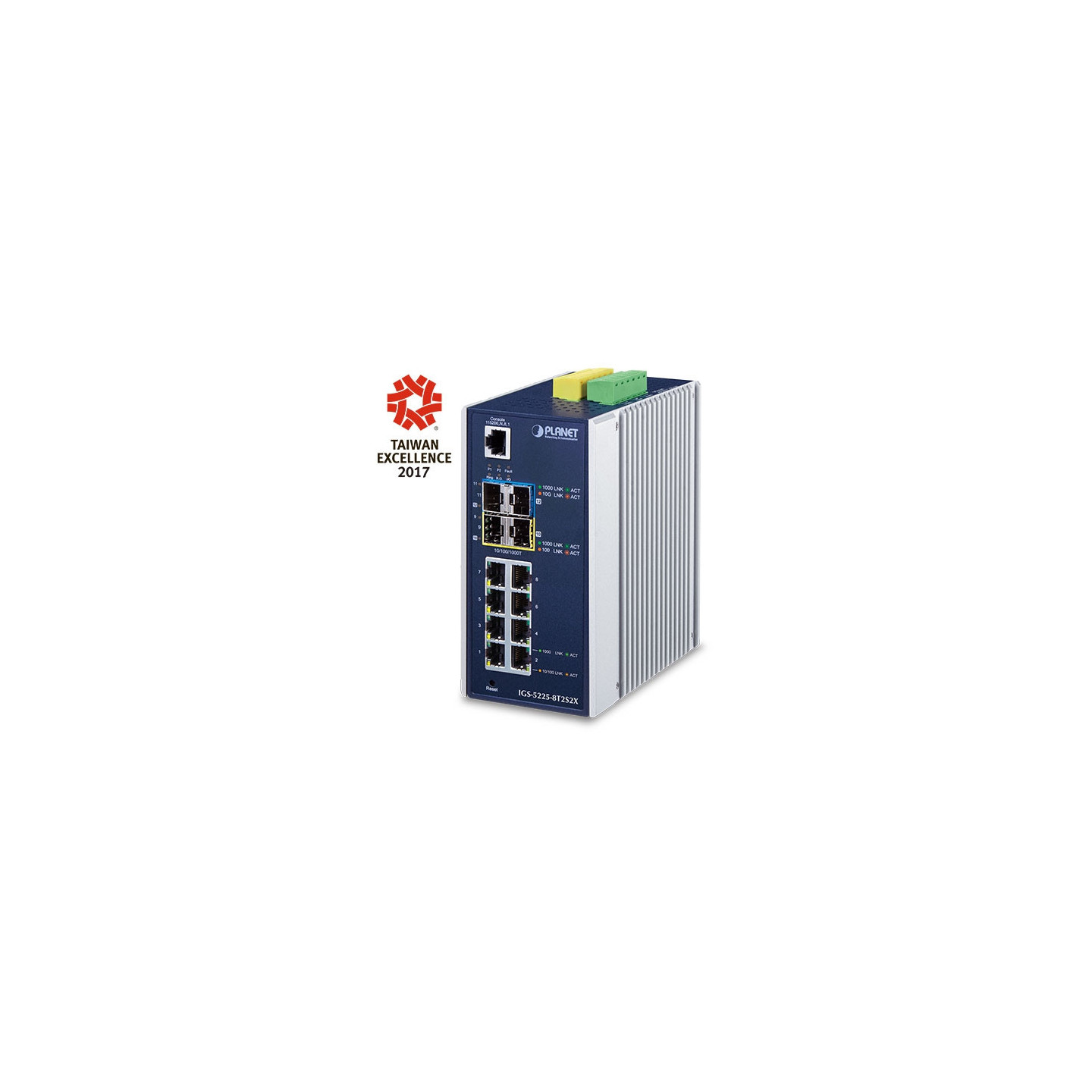

PLANET IGS-5225-8T2S2X

Especificaciones de hardware

Versión de hardware 3

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1000BASE-SX/LX/BX (Port-9 y Port-10)

Compatible con 100BASE-FX y 2500BASE-X SFP

Tragamonedas SFP+ 2 interfaces SFP+ BASE-SR/LR de 10 Gb (puerto-11 y puerto-12)

compatibles con el transceptor 1000BASE-SX/LX/BX y 2500BASE-X SFP

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 66 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 44.642Mpps@ paquete de 64 bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 16 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10Kbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

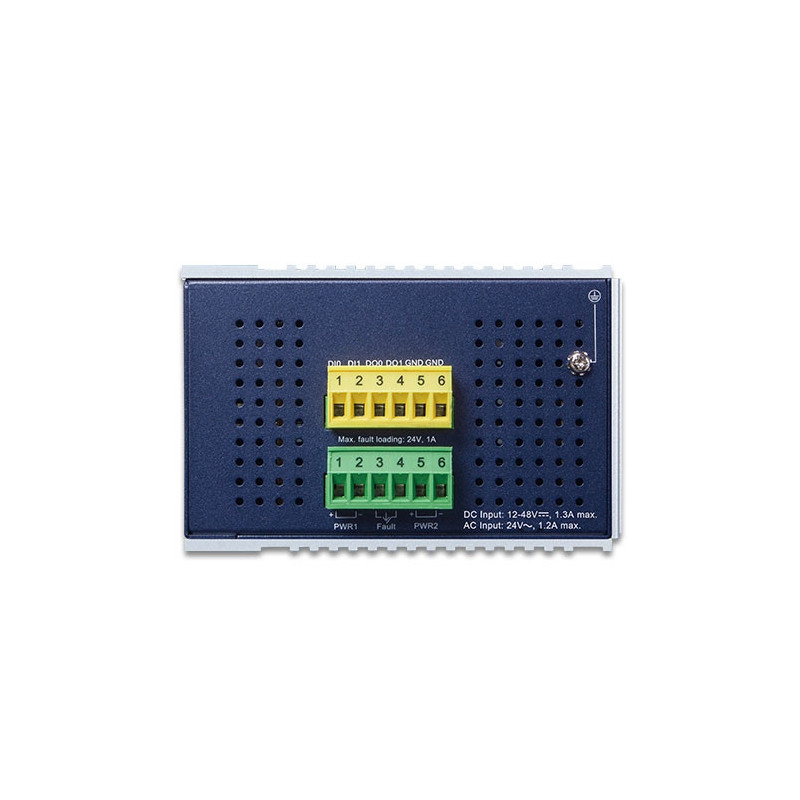

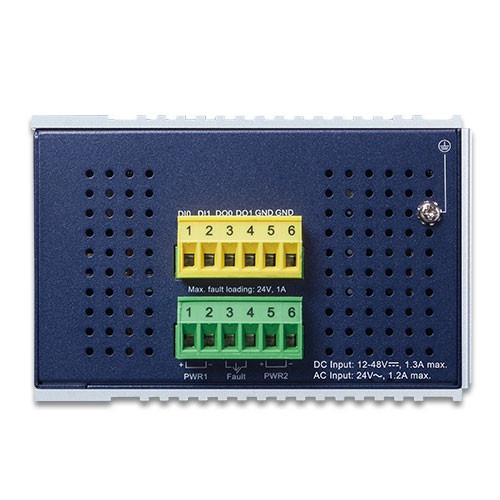

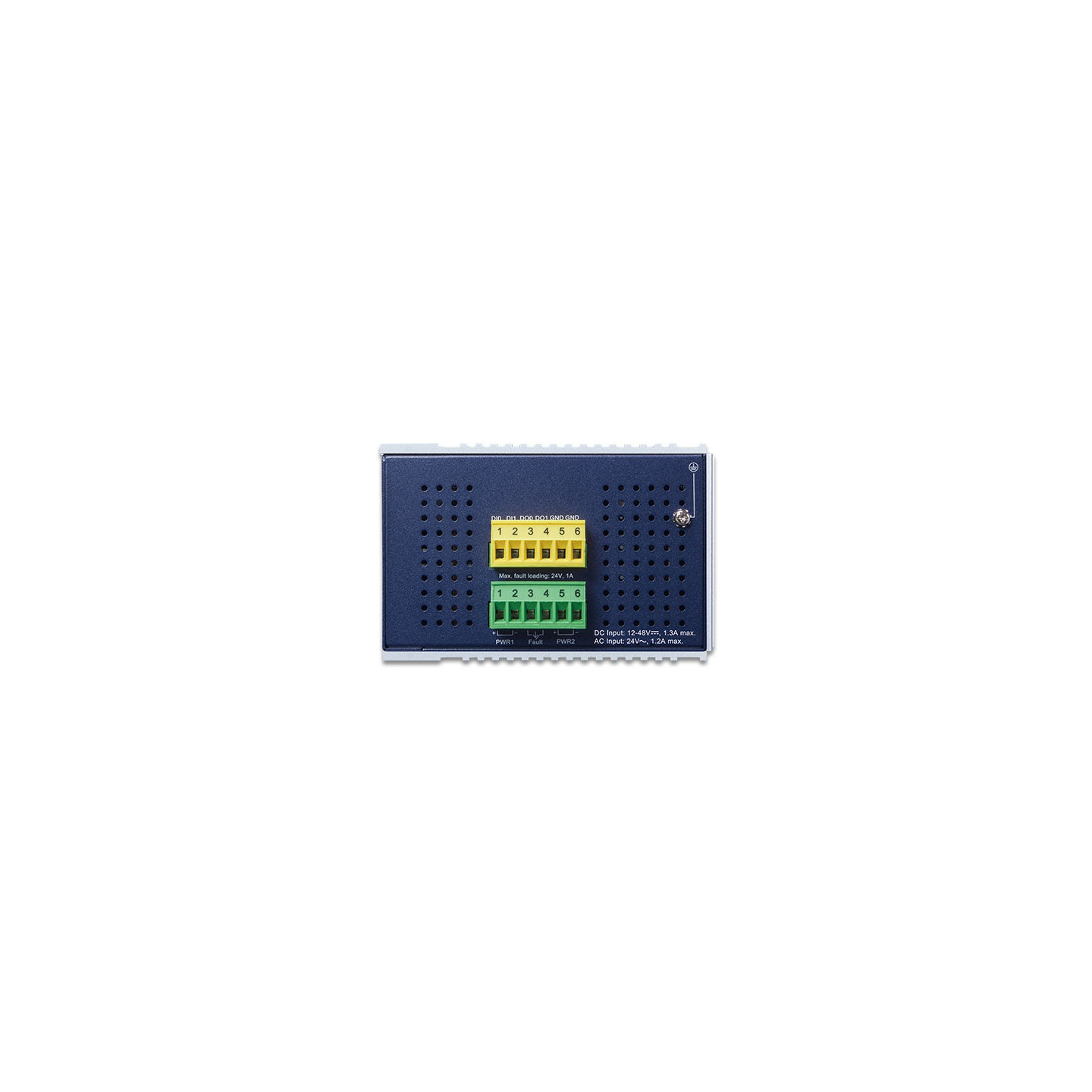

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

DI/DO 2 Entrada digital (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO):

Colector abierto a 24 V CC, 100 mA máx.

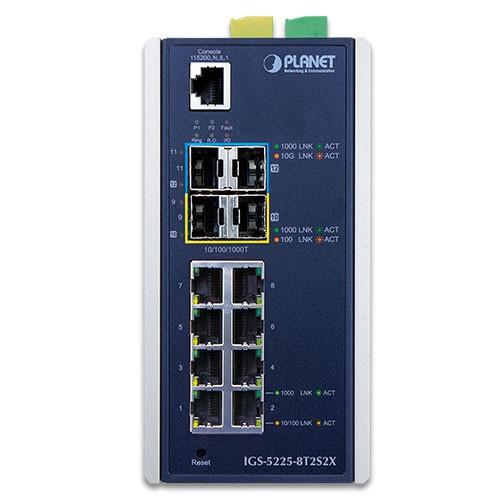

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

R.O. (verde)

DIDO (rojo)

por 10/100/1000T Puertos RJ45:

10/100 LNK/ACT (naranja)

1000 LNK/ACT (verde)

por Interfaz SFP:

100 LNK/ACT (naranja)

1000 LNK/ACT (verde)

por interfaz SFP+:

10G LNK/ACT (naranja)

1000 LNK/ACT (verde)

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1070g

Requisitos de alimentación Doble 12 ~ 48 V CC

24 V CA

Consumo de energía Máx. 10,1 vatios/34,51 BTU (Encendido sin conexión)

Máx. 16,36 vatios/55,79 BTU (Carga completa)

Función de capa 2

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSH, SSL, SNMP v3

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 4K Grupos

de VLAN Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 6 grupos de troncales con 8 puertos por grupo troncal

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC Hasta 512 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

MIB SNMP RFC-1213 MIB-II

IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB

RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 RADIUS MIB

de cliente RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Función de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1x Control

de red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

FRC 3810 MLD v2

ITU-T G.8032 Anillo ERPS ITU-T

Y.1731 Supervisión de la calidad de funcionamiento

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
