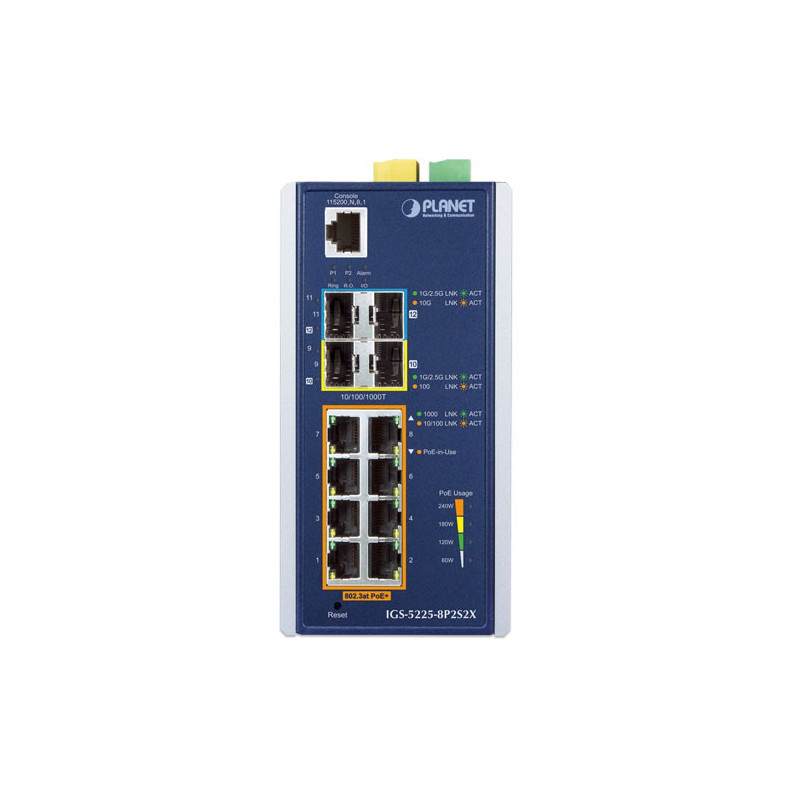

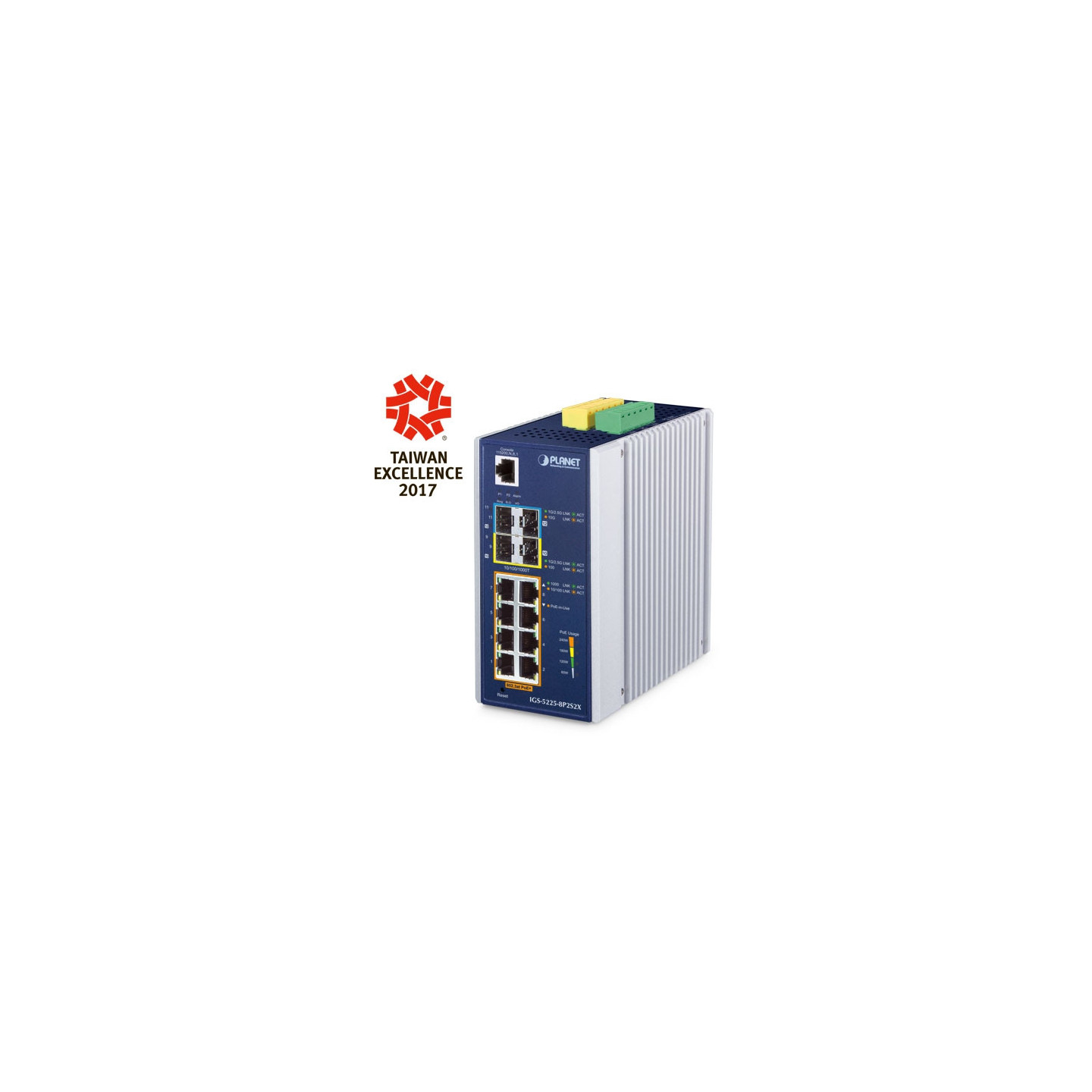

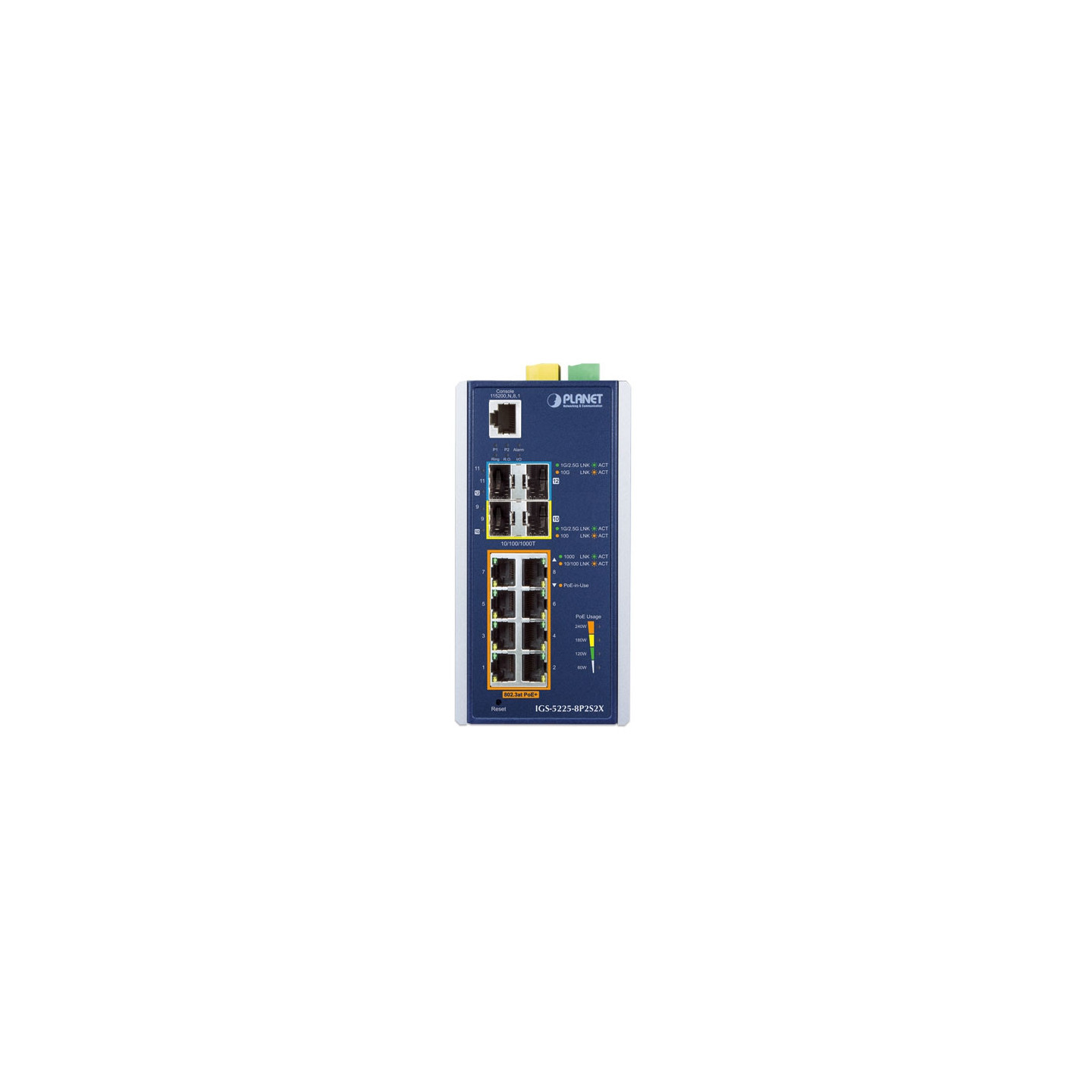

PLANET IGS-5225-8P2S2X

Especificaciones de hardware

Versión de hardware 4

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 interfaces SFP 1000BASE-SX/LX/BX (Port-9 y Port-10)

Compatible con 100BASE-FX y 2500BASE-X SFP

Tragamonedas SFP+ 2 interfaces SFP+ BASE-SR/LR de 10 Gb (puerto-11 y puerto-12)

compatibles con el transceptor 1000BASE-SX/LX/BX y 2500BASE-X SFP

Puerto de inyector PoE 8 puertos con función de inyector PoE 802.3at/af con Port-1 a Port-8

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

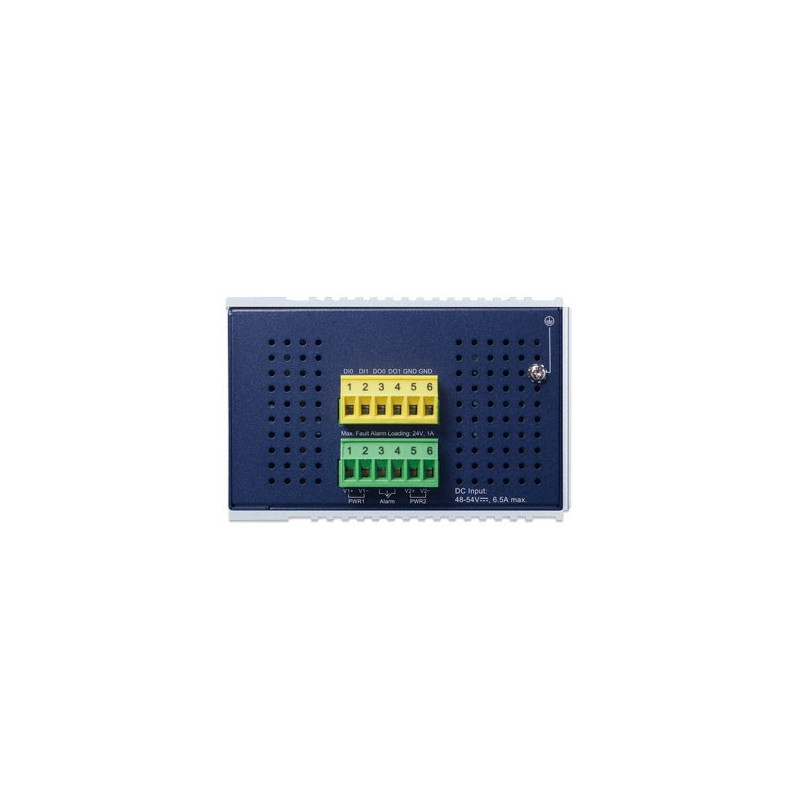

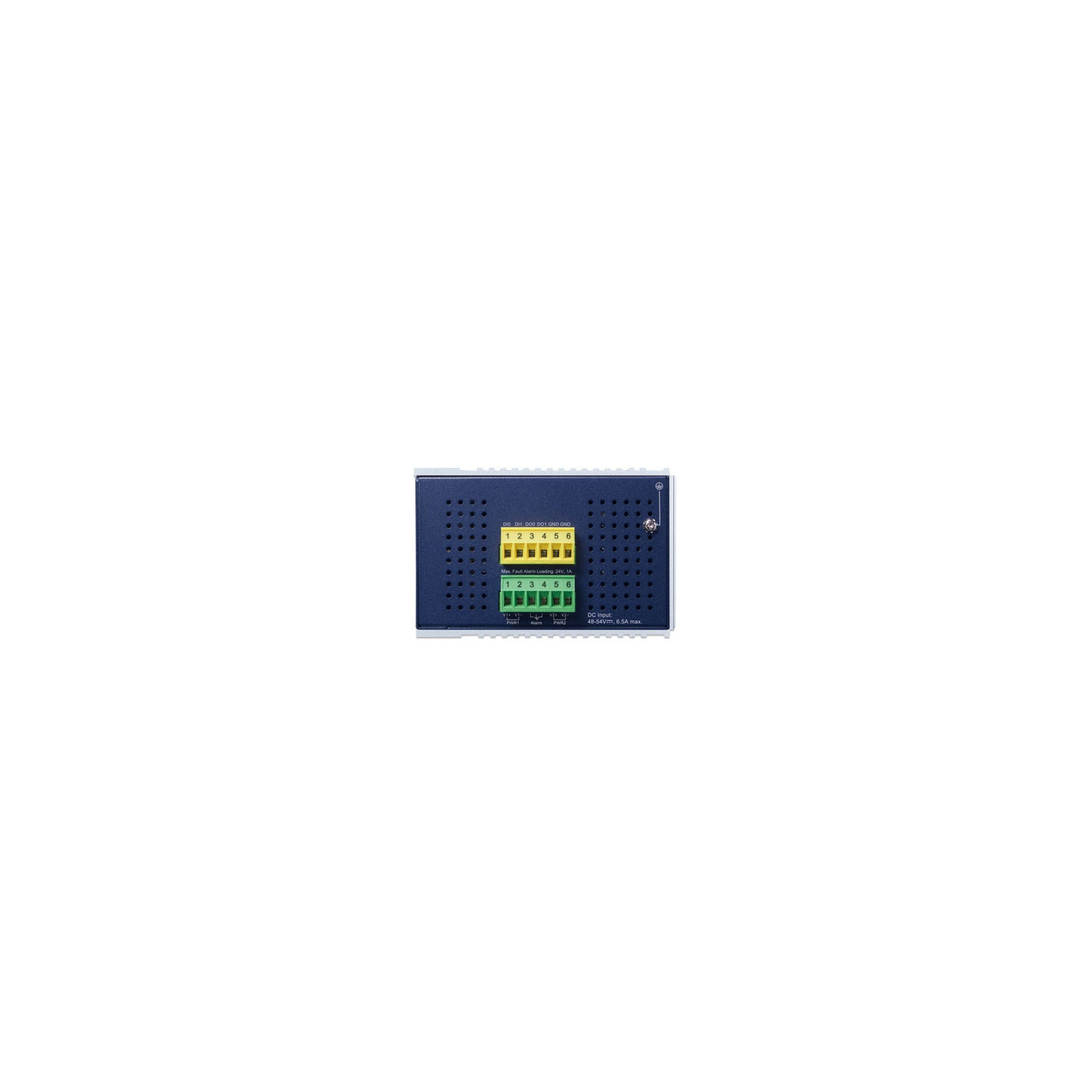

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

DI & DO 2 Entrada digital (DI):

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO):

Colector abierto a 24 V CC, 100 mA máx.

Instalación Kit de carril DIN y kit de montaje en pared

Recinto Carcasa de aluminio IP30

Dimensiones (ancho x fondo x alto) 86 x 107,3 x 152 mm

Peso 1353 g

Consumo de energía Máx. 11,52 vatios/39,31 BTU (Encendido sin conexión)

Máx. 267 vatios/911,04 BTU (Carga completa con función PoE)

Requisitos de alimentación Doble 48~54 V CC (se recomiendan >51 V CC para salida PoE+)

Protección contra descargas electrostáticas 6KV CC

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

R.O. (verde)

DIDO (rojo)

por puerto RJ45 10/100/1000T:

LNK/ACT (verde)

PoE en uso (ámbar)

Por interfaz SFP 100/1000/2500BASE-X:

LNK/ACT 1G/2.5G LNK/ACT (verde)

100 LNK/ACT (ámbar)

Por interfaz SFP+:

1G/2.5G LNK/ACT (verde)

10G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 66 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 49.107Mpps@ paquete de 64 bytes

Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 16 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10Kbytes

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V~51 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 51 V~54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE Doble entrada de energía: 240 W máximo (dependiendo de la entrada de energía)

Número máx. de DP de clase 2 8 unidades

Número máx. de PD de clase 3 8 unidades

Número máx. de DP de clase 4 8 unidades

Funciones de gestión de PoE

Gestión de sistemas PoE Monitoreo del estado del

puerto PoE Control

total del presupuesto de energía PoE Protección de sobretemperatura

Umbral de uso de PoE y umbral de temperatura

Detección en vivo de dispositivos PoE Por puerto Dirección

IP PD remota 4 acciones

Ninguna

Reinicio de PD Reinicio de

PR y alarma

Alarma

Reciclaje de energía PoE Horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Máx. 200 metros

Función de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento Máx. 4K H/W entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv1/v2

IPv4 OSPFv2

Enrutamiento

estático de hardware IPv4 IPv6 OSPFv3

Enrutamiento estático de hardware IPv6

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 RMirror – Analizador de puertos conmutados remotos (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN

basada en etiquetas IEEE 802.1Q Tunelización

Q-in-Q IEEE 802.1ad VLAN privada perimetral (PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP (protocolo de registro de VLAN GARP)

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

Protección BPDU

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 6 grupos de troncales con 4 puertos por grupo de troncales

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad con

el modo de consulta IPv4 IGMP Filtrado de puertos de

indagación IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Anillo Soporta ERPS, y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación <50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv1/SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Smart Discovery Utility

Aplicación PLANET CloudViewer

Gestión de eventos Syslog

remoto Registro

del sistema SMTP

ONVIF Detección de

dispositivos ONVIF Supervisión de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar a Ether RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP Forward MIB

RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación

de puertos Control de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1058 RIP v1

RFC 2453 RIP v2

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

RFC 2328 OSPF v2

RFC 2740 OSPF v3

ITU G.8032 Anillo

ERPS ITU-T G.8032 Anillo

ERPS ITU-T Y.1731 Supervisión de rendimiento

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
