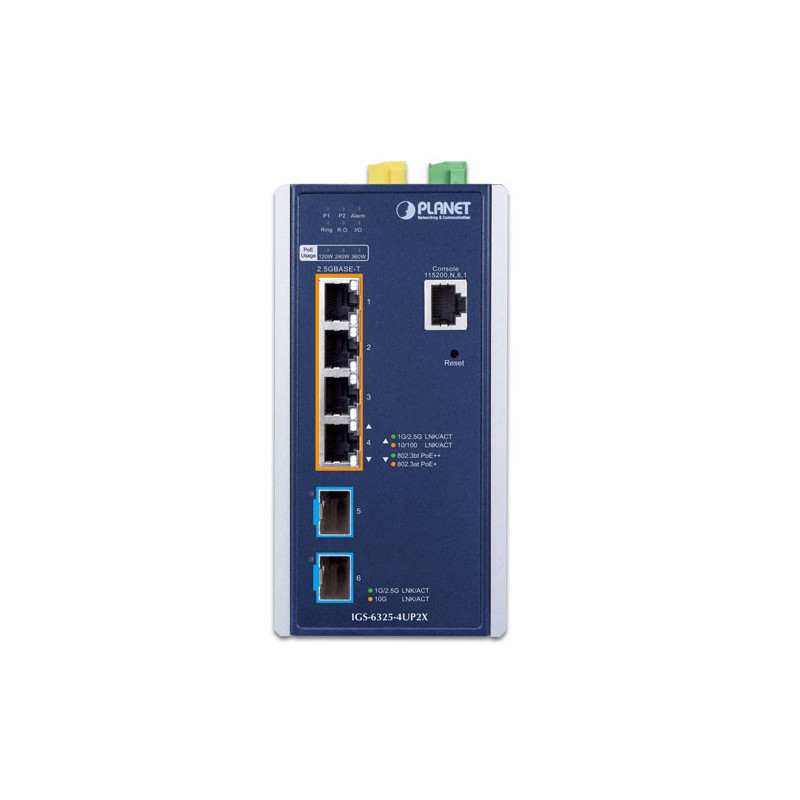

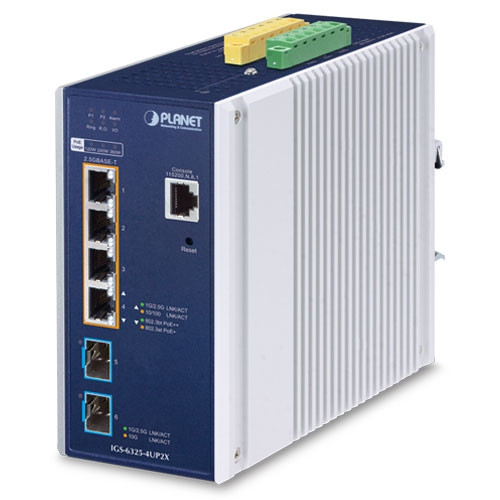

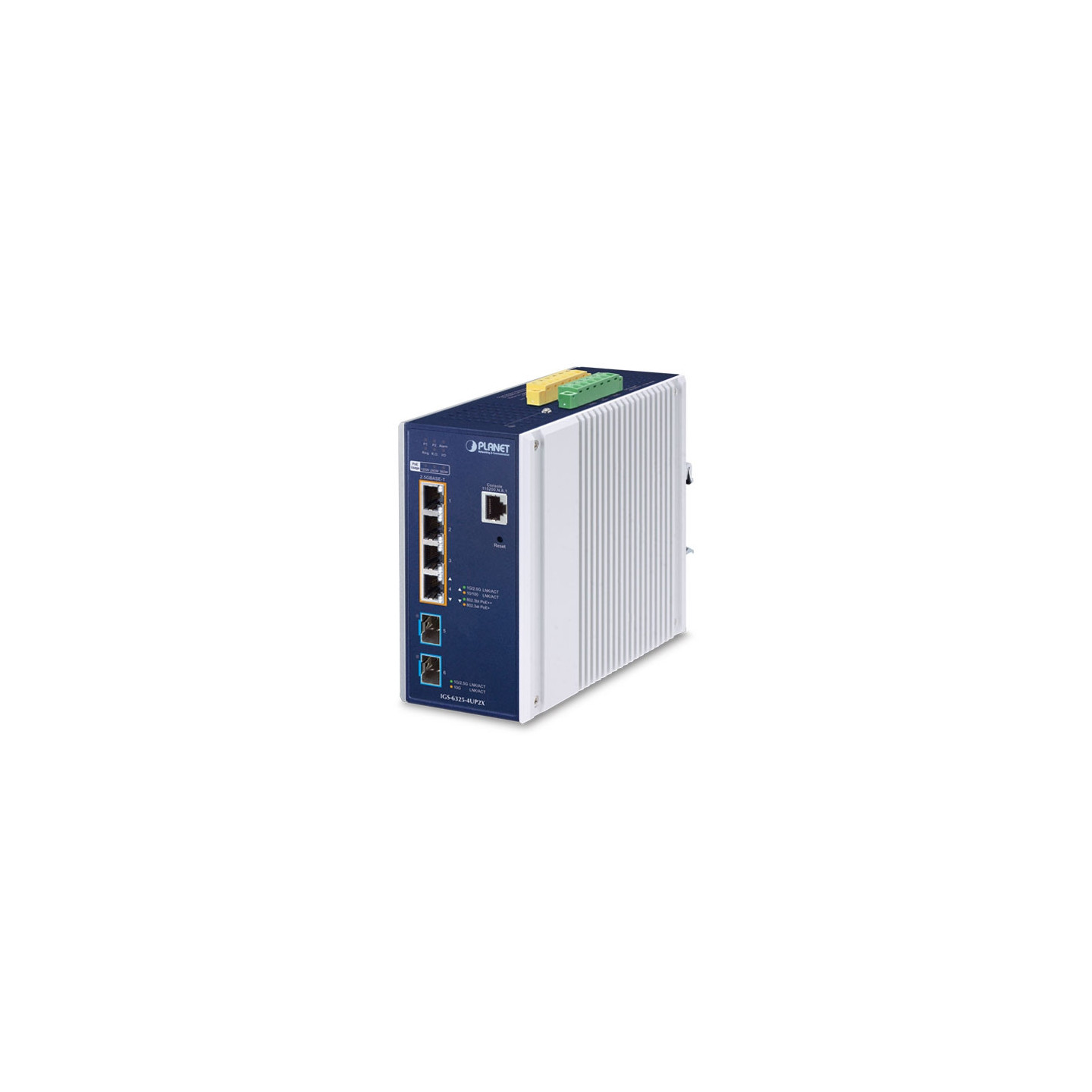

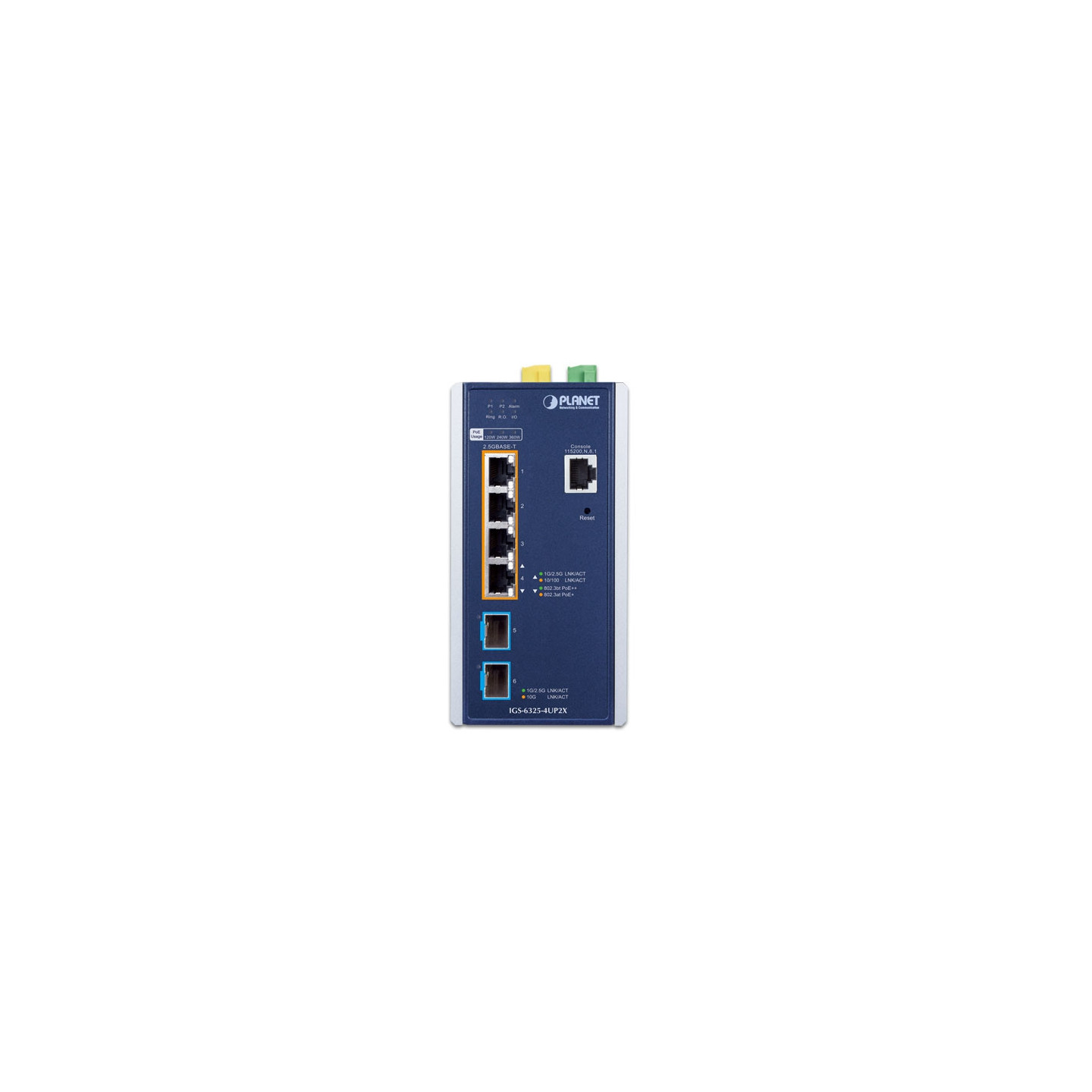

PLANET IGS-6325-4UP2X

Especificaciones de hardware

Puertos de cobre 4 puerto

de negociación automática RJ45 2.5GBASE-T Admite velocidad de datos de 2.5G / 1G / 100 / 10Mbps

Puertos SFP+ 2 ranuras

SFP+ 10GBASE-SR/LR Compatible con versiones anteriores de transceptores 1000BASE-SX/LX/BX y 2500BASE-X SFP

Puertos de inyector PoE 4 puertos con función de inyector PoE++ 802.3bt, desde el puerto-1 hasta el puerto-4

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

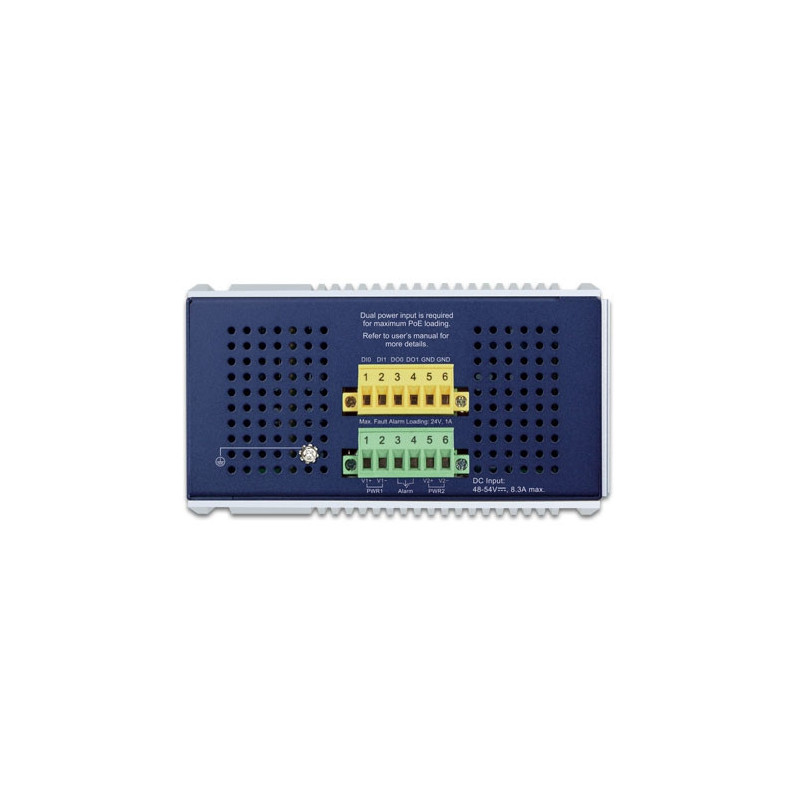

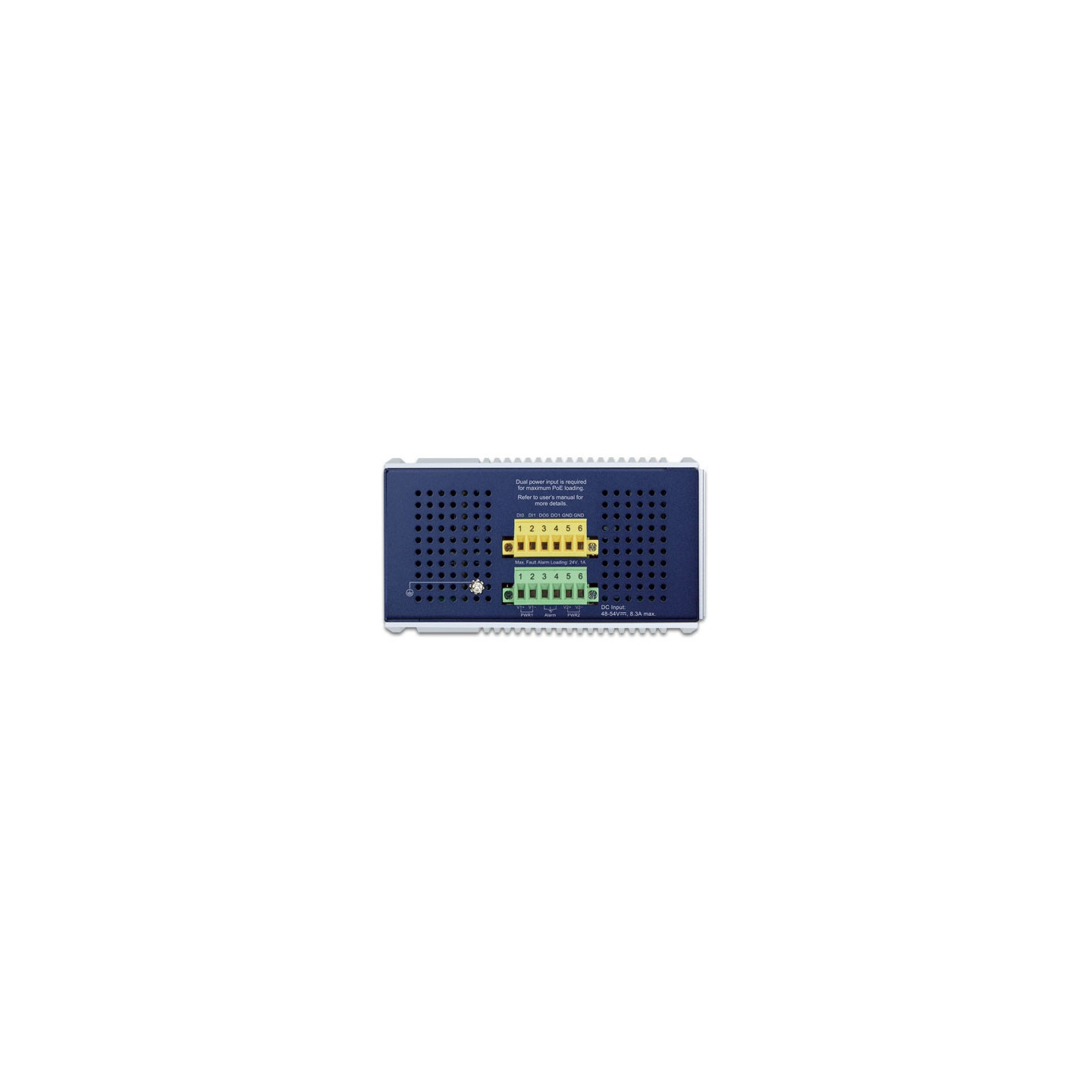

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para alimentación 1, pin 3/4 para alarma, pin 5/6 para alimentación 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, pin 3/4 para DO 1 y 2, pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24VDC

Entrada digital (DI) 2 entradas digitales:

Nivel 0: -24 ~ 2.1 V (± 0.1 V)

Nivel 1: 2.1 ~ 24 V (±0.1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Recinto Carcasa de aluminio IP30

Instalación Carril DIN o montaje en pared

SDRAM 512 millones de bytes

Memoria flash 64Mbytes

Dimensiones (ancho x fondo x alto) 76 x 135 x 152 mm

Peso 1.319 g

Requisitos de alimentación CC 48 V-54 V, 8,3 A máx.

Consumo de energía Entrada de 48 V CC:

Máx. 8,9 vatios/30,4 BTU (inactivo)

Máx. 379 vatios/1293,2 BTU (carga completa)

Entrada de 54 V CC:

Máx. 9,2 vatios/31,4 BTU (inactivo)

Máx. 381 vatios/1300 BTU (carga completa)

Protección contra descargas electrostáticas Contacto 4KVDC; Aire 8KVDC

Protección contra sobretensiones 2KVDC

Indicadores LED Sistema:

Alimentación 1 (verde), alimentación 2 (verde)

Alarma (rojo)

Anillo (verde), Propietario del anillo (verde)

DI/DO (rojo)

Uso de PoE:

120 W/240 W/360 W (ámbar)

por 10/100/1G/2.5GBASE-T Puerto RJ45: LED de datos:

1G/2.5G LNK/ACT (verde)

10/100 LNK/ACT (Ámbar)

LED PoE:

Modo IEEE 802.3BT (verde)

Modo IEEE 802.3at (ámbar)

por puerto 1G/2.5G/10GBASE-X SFP+:

1G/2,5 Gbps LNK/ACT (verde)

10 Gbps LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 60 Gbps/sin bloqueo

Rendimiento 44.462Mpps@64Bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Bastidor Jumbo 10K bytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ Tipo-4

Tipo de fuente de alimentación PoE Tramo

final Tramo medio

BT

Asignación de pines de alimentación 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

802.3at/PoE: Tramo final: 1/2(-), 3/6(+)

802.3at/PoE: Tramo medio: 4/5(+), 7/8(-)

Salida de alimentación PoE Por puerto 48V ~ 54VDC

-Modo 802.3bt Tipo-4: máximo 95 vatios

-Modo de fin de tramo: máximo 36 vatios

-Modo de tramo medio: máximo 36 vatios -Modo de

fuerza: máximo 95 vatios

Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)

Entrada de alimentación dual: 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual.

Número de PD 802.3bt tipo 4 de 90 W 4

Número de PD 802.3bt Tipo-3 de 60 W 4

Número de PD 802.3at tipo 2 de 30 W 4

Funciones de gestión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

Gestión de PoE Verificación

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

PoE Extensión de PoE

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. hasta 160 metros

Funciones de capa 3

IP Interfaces Máx. 32 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas

de enrutamiento estático Máx. 1K entradas de tabla de enrutamiento

Protocolos de enrutamiento IPv4 RIPv2

IPv4 OSPFv2

IPv6 OSPFv3

Enrutamiento

estático de hardware IPv4 Enrutamiento estático de hardware IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000/2500 Mbps Deshabilitación/habilitación

de control de flujo Control de capacidad de enlace de puerto

Estado del puerto Visualización del modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 RMirror – Analizador de puertos conmutados remotos (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN etiquetada IEEE 802.1Q VLAN

IEEE 802.1ad Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN de voz VLAN

IP VLAN

basada en subred MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

Máx. 3 grupos troncales con máx. 6 puertos por grupo troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Admite 7 instancias

MSTP Protección de BPDU, filtrado de BPDU y protección de raíz transparente

de BPDU

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 10 Kbps ~ 13128 Mbps

Salida: 10 Kbps ~ 13128 Mbps

Anillo Admite ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación < 50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación:

Número de

puerto 802.1p Prioridad

802.1Q Etiqueta

VLAN Campo DSCP/ToS en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo

LLDP NTP

PLANET Smart Discovery Utility Aplicación

PLANET CloudViewer

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP (en inglés)

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

CE:

EN55032

EN55035

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10GBASE-X

IEEE 802.3bz 2.5/5GBASE-T

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápido IEEE 802.1w Protocolo

de árbol de expansión rápida IEEE 802.1s Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1X Control de

red IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 5340 OSPF v3

RFC 2453 RIP v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo -40 ~ 75 grados C

Almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
