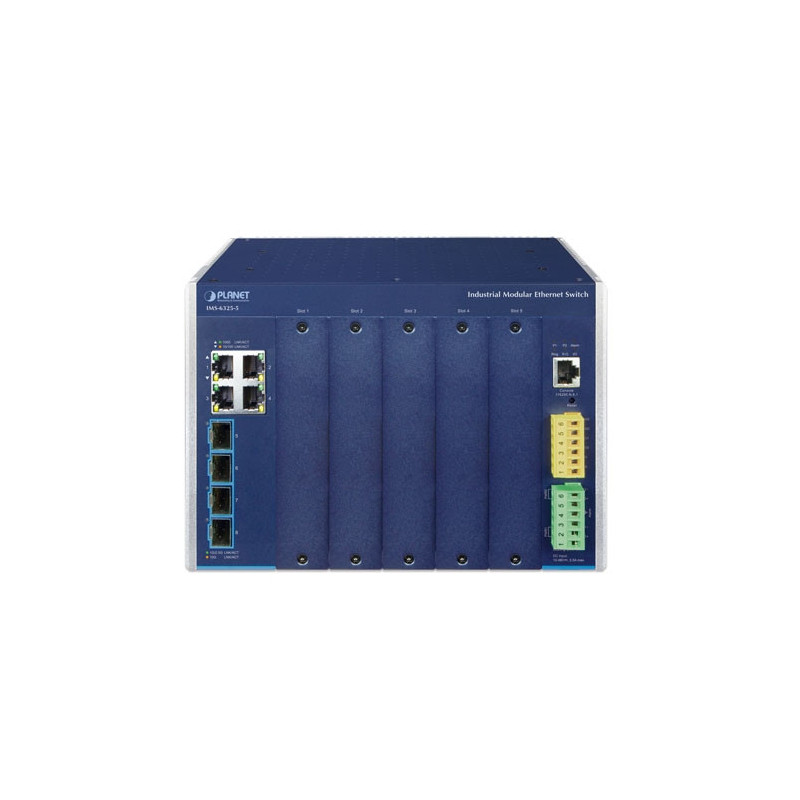

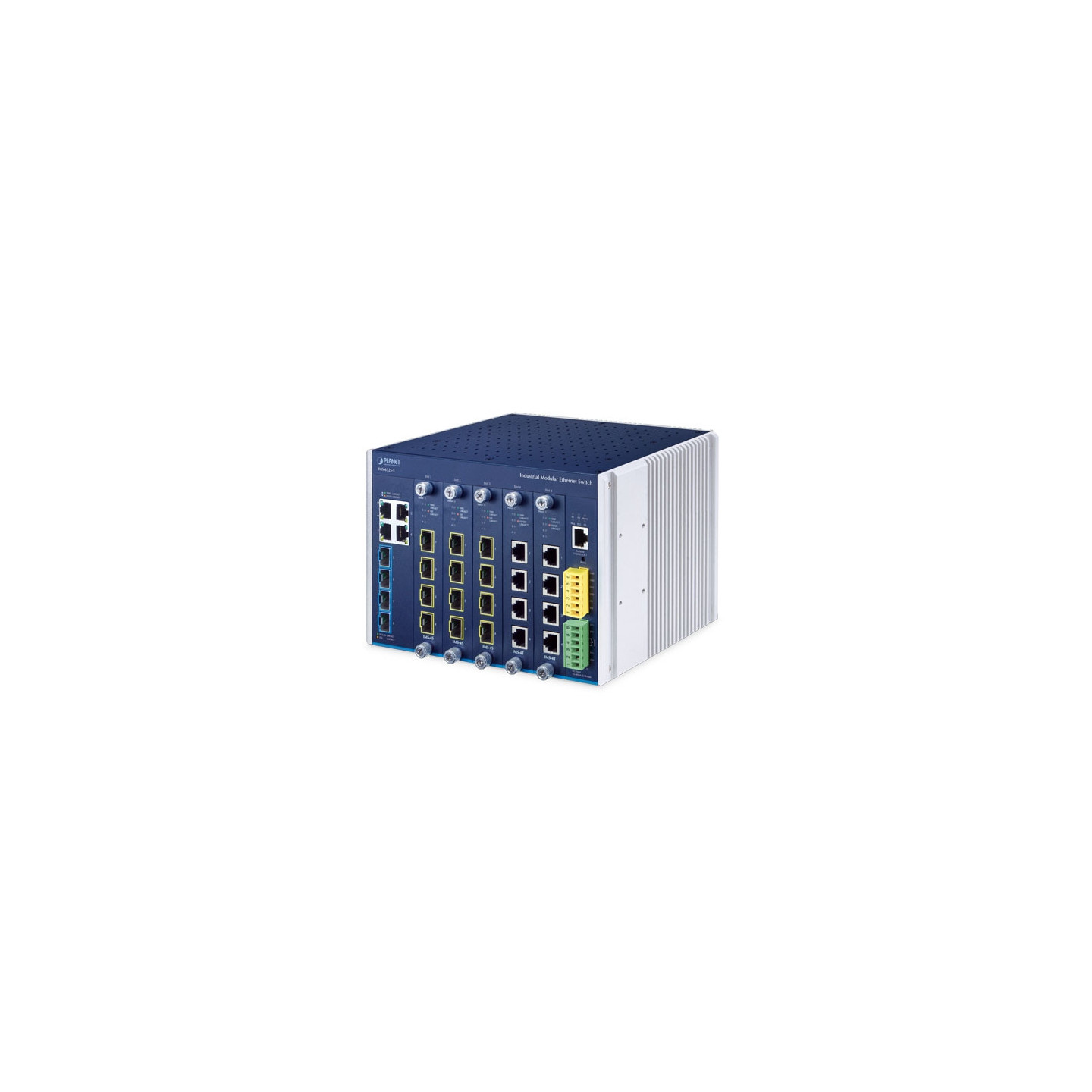

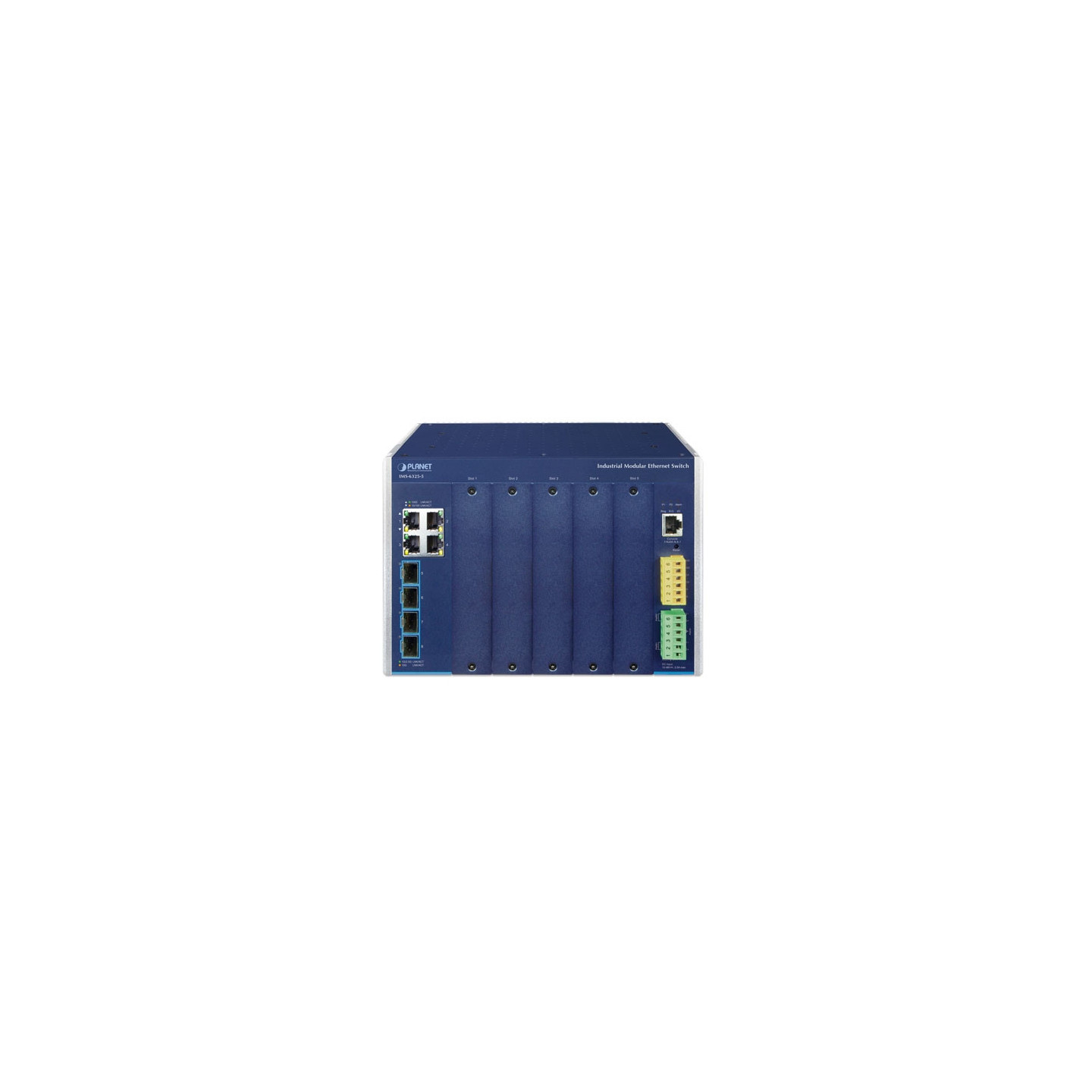

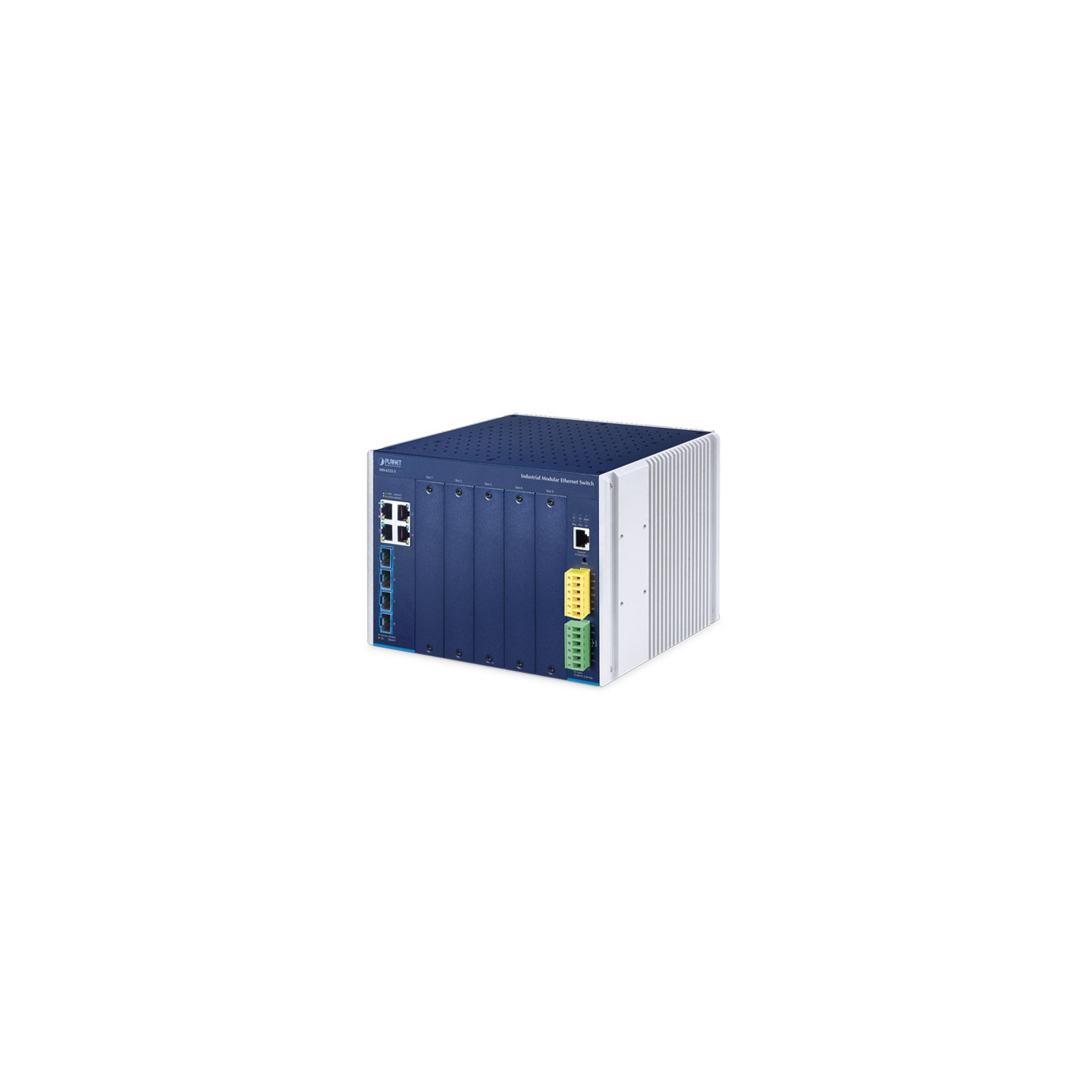

Switch Ethernet Administrable modular de 5 ranuras de capa 3 industrial

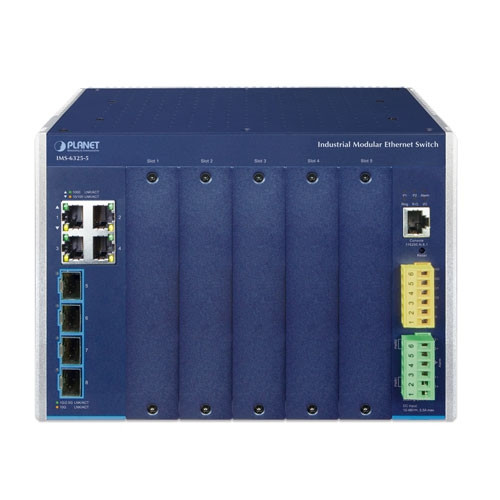

El Switch Ethernet modular industrial PLANET IMS-6325-5 L3 DIN es una solución de vanguardia que combina flexibilidad con capacidades de alto rendimiento. Con un diseño modular que admite hasta 5 módulos intercambiables, se adapta a diversas necesidades de red con opciones como fibra 10/100/1000BASE-T y Gigabit SFP. Además, dos módulos fijos proporcionan 4 puertos de cobre Gigabit y 4 puertos SFP+ de 10G, mientras que el otro ofrece entrada y salida digital para control y un bloque de terminales de alimentación para redundancia de alimentación de 12-48V.
El IMS-6325-5 incluye funciones avanzadas de capa 3, como protocolos de enrutamiento dinámicos IPv6/IPv4 (OSPFv2/v3 y RIPv2), que optimizan la gestión del tráfico de red en entornos complejos. Equipado con la tecnología ITU-G.8032 ERPS Ring para una recuperación inferior a 10 ms, este conmutador garantiza una red troncal resistente. Además, con soporte de temporización de precisión y sólidas funciones de ciberseguridad, el IMS-6325-5 está diseñado para un funcionamiento confiable y seguro a temperaturas que oscilan entre -40 y 75 grados Celsius, lo que lo convierte en una solución ideal para la automatización industrial y las aplicaciones de misión crítica.
El diseño modular del IMS-6325-5 ofrece una flexibilidad inigualable, lo que le permite personalizar y ampliar su red a medida que evolucionan sus necesidades. Con soporte para hasta cinco módulos, puede integrar sin problemas varios tipos de puertos, incluidos cobre y fibra, todo dentro de un solo chasis. Esta adaptabilidad minimiza la necesidad de interruptores adicionales, lo que reduce tanto los costos del equipo como la complejidad de la instalación. Los módulos son fáciles de instalar, lo que permite a los usuarios reconfigurar rápidamente su red apagando el conmutador, intercambiando módulos y volviéndolo a encender. Ideal para entornos industriales, este conmutador modular prepara su red para el futuro con un valor y un rendimiento duraderos.
Puertos de cobre 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Tragamonedas SFP+ 4 INTERFACES 10GBASE-SR/LR SFP+ (Puertos 9-12); retrocompatible con transceptores SFP 1G/2.5Gbase-X

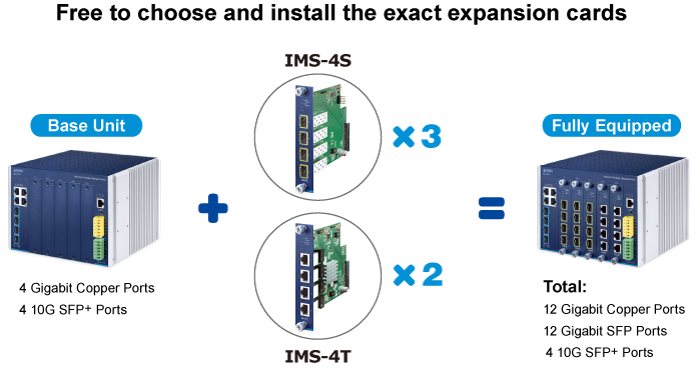

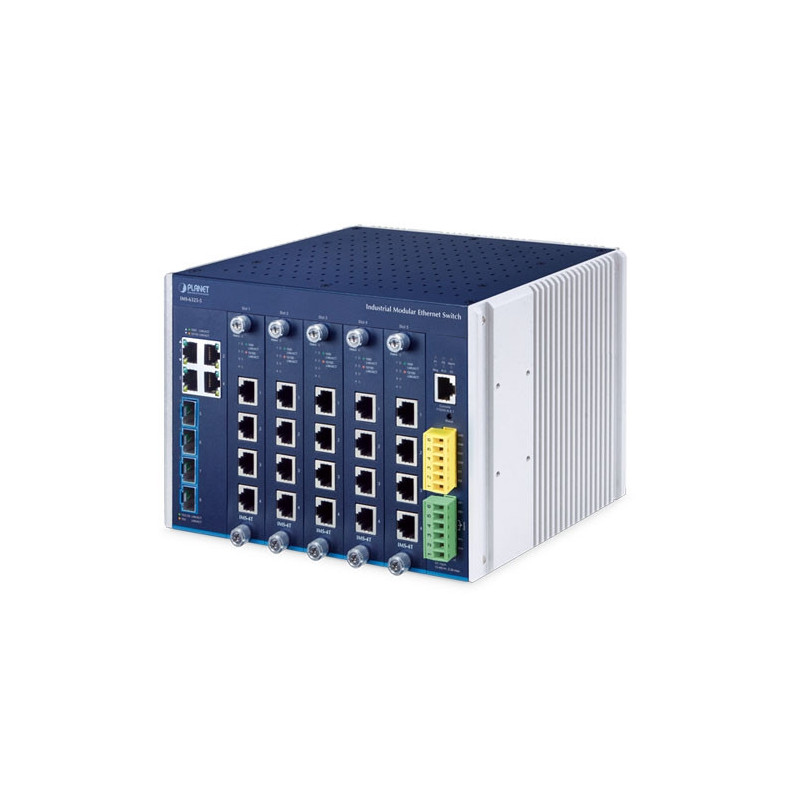

Ranuras de expansión Admite hasta 5 módulos para una configuración de puertos flexible, entre ellos:
IMS-4T: RJ45 10/100/1000BASE-T de 4 puertos

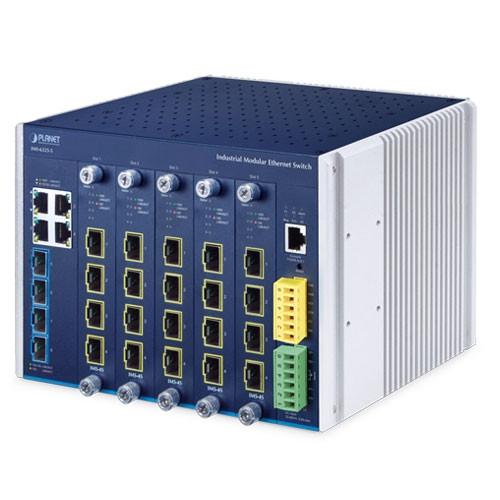

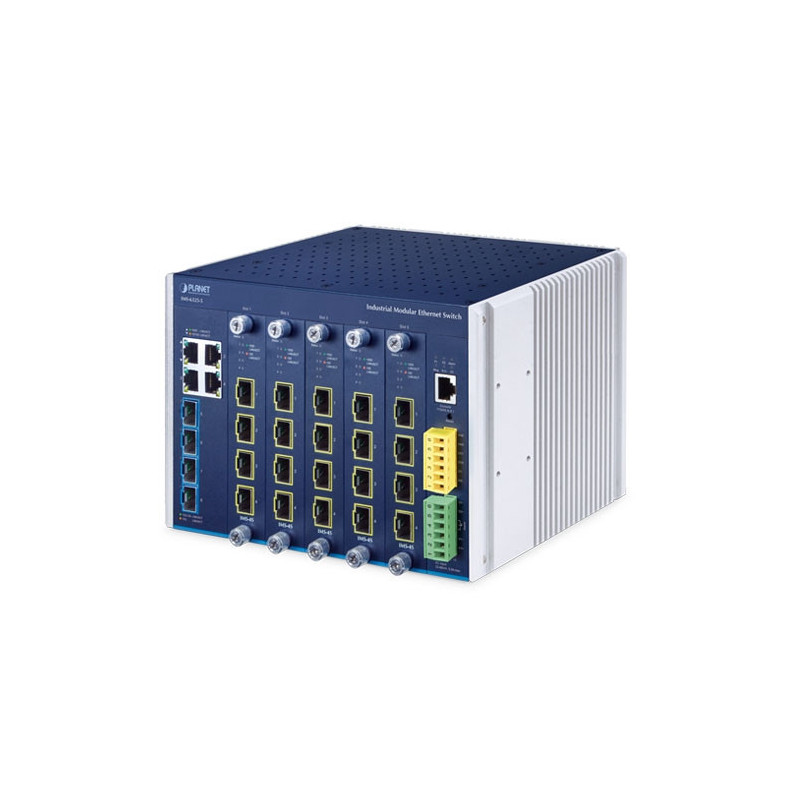

IMS-4S: ranura SFP 100/1G/2.5G de 4 puertos
Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio
> 5 segundos: restablecimiento de los valores predeterminados de fábrica
Protección contra descargas electrostáticas Contacto: 6KV DC; Aire: 8KV DC
Conector Bloque de terminales de 6 pines para entrada de alimentación (DC1 y DC2) y bloque de terminales de 6 pines para interfaces DI/DO

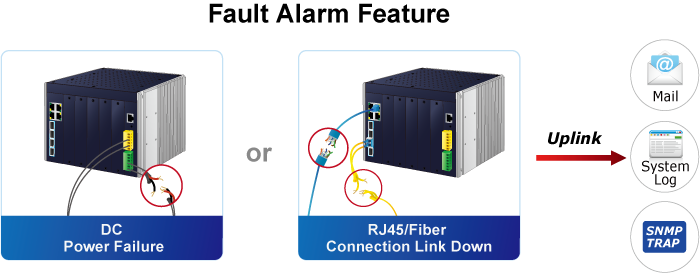

Alarma Alarma de relé de 2 pines por corte de energía; capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

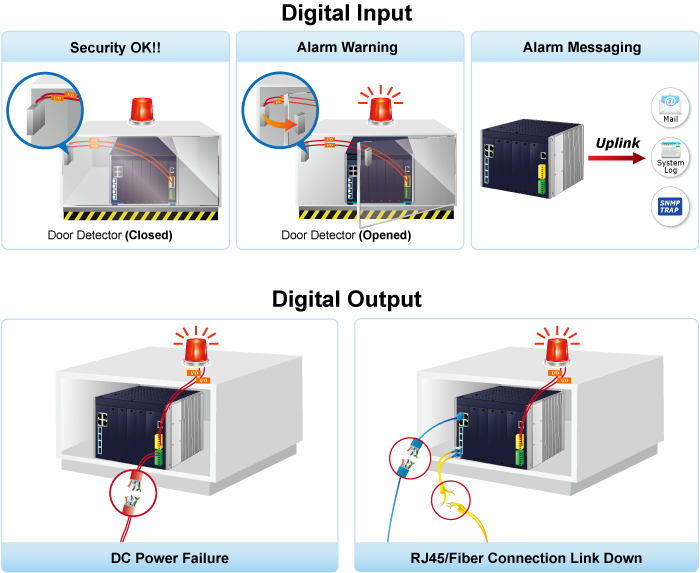

Entrada digital (DI) 2 entradas digitales (DI):
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Salida digital (DO) 2 salidas digitales (DO):
Colector abierto a 24 V CC, 100 mA máx.
Recinto Carcasa metálica IP30
Instalación Kit de montaje en pared o carril DIN
SDRAM 512 MB x 4
Memoria flash 128 MB
Dimensiones (ancho x fondo x alto) 217 x 135 x 152 mm
Peso 3.590 g
Requisitos de alimentación Entradas de alimentación duales de 12 ~ 48 V CC
Consumo de energía CC 12 V (doble entrada)
Ranuras de expansión Sin carga Carga completa Corriente máx.
Sin tarjetas de expansión 12,48 W / 42,57 BTU 24,84 W / 84,77 BTU 2.5A
IMS-4T x 5 20,16 W / 68,83 BTU 44,64 W / 152,32 BTU 3.72A
IMS-4S x 5 20,16 W / 68,83 BTU 53,76 W / 183,40 BTU 4.48A
CC 48 V (doble entrada)
Ranuras de expansión Sin carga Carga completa Corriente máx.
Sin tarjetas de expansión 18,72 W / 63,87 BTU 31,20 W / 106,46 BTU 0.9A
IMS-4T x 5 26,88 W / 91,68 BTU 44,64 W / 152,32 BTU 1.01A
IMS-4S x 5 26,88 W / 91,68 BTU 54,72 W / 186,74 BTU 1.14A
Indicadores LED Sistema
P1 (verde)
P2 (verde)
Alarma (rojo)
Anillo (verde)
R.O. (verde)
E/S (rojo)
Puertos RJ45 (puertos 1 a 4)
1000 LNK/ACT (verde); 10/100 LNK/ACT (ámbar)
Ranura SFP+ de 10 G (puertos 5 a 8)
10 G LNK/ACT (ámbar); 1G/2.5G LNK/ACT (verde)
Estado de IMS-4T
: Encendido (verde)
Puerto RJ45: 1000 LNK/ACT (verde); 10/100 LNK/ACT (Ámbar)
Estado del IMS-4S
: En (verde)
Ranura SFP Gigabit: 1000 LNK/ACT (verde); 100 LNK/ACT (Ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 128 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 95.2Mpps@ paquete de 64 bytes
Tabla de direcciones 32K entradas, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 32 millones de bits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10K bytes
IP Interfaces Máx. 128 interfaces VLAN
Tabla de enrutamiento Máx. 4K entradas de la tabla de enrutamiento
Protocolos de enrutamiento Enrutamiento dinámico IPv4 RIPv1/v2 Enrutamiento
dinámico IPv4 OSPFv2 Enrutamiento dinámico IPv6 OSPFv3 Enrutamiento
estático de hardware IPv4/IPv6
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación
Control de capacidad de enlace de puerto
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX / RX / Ambos
Monitor
de varios a 1 RMirror - Analizador de puerto conmutado remoto (Cisco RSPAN)
Admite hasta 5 sesiones
VLAN VLAN
basada en etiquetas IEEE 802.1Q Tunelización
Q-in-Q IEEE 802.1ad VLAN privada (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de voz MVR (registro de VLAN de multidifusión)
GVRP (protocolo de registro de VLAN GARP)
Hasta 4K grupos de VLAN, de 4096 ID de VLAN

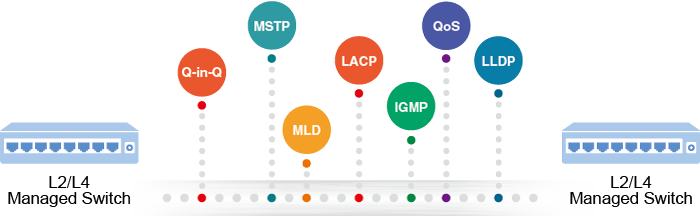

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Admite 7 instancias
MSTP Protección de BPDU, filtrado de BPDU y protección de raíz transparente
de BPDU
Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad con
el modo de consulta IPv4 IGMP Hasta 2K grupos de multidifusión
Espionaje MLD Indagación
IPv6 MLD (v1/v2) Compatibilidad con
el modo de consulta IPv6 MLD Hasta 512 grupos de multidifusión
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 10 Kbps ~ 13000 Mbps
Salida: 100 Kbps ~ 13000 Mbps
Anillo Admite ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 10ms @ 3 nodos Tiempo de
recuperación < 50ms @ 16 nodos
Soporta anillo mayor y subanillo

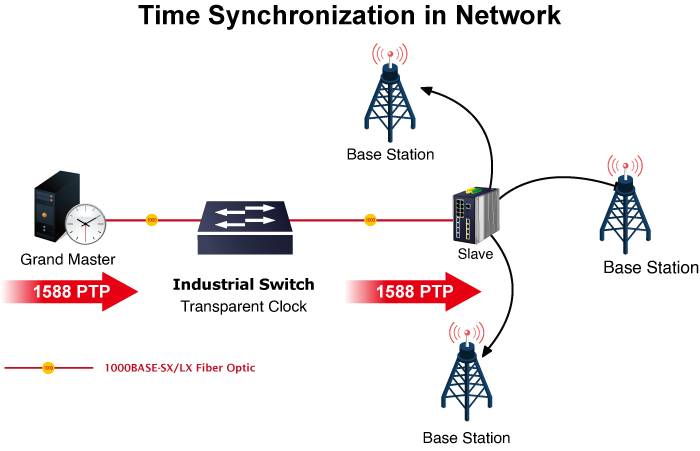

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)
Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 512 entradas
Seguridad Seguridad portuaria
Protección de origen IP, hasta 512 entradas
Inspección ARP dinámica, hasta 1K entradas
Control de autoridad de línea de comandos basado en el nivel
de usuario Dirección MAC estática, hasta 64 entradas
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS

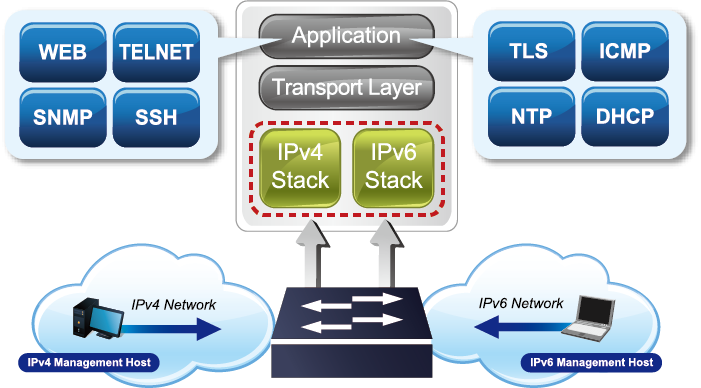

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

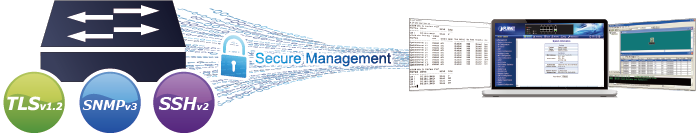

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo
LLDP NTP
PLANET Smart Discovery Utility Aplicación
PLANET CloudViewer
MIB SNMP RFC 1213 MIB-II
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB
de interfaz RFC 2665 MIB
similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2737 MIB
de entidad RFC 2618 MIB
de cliente RADIUS RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
IEEE 802.1X PAE
RFC 4293 IP MIB
RFC 4836 MAU-MIB
MIB PowerEthernet IEEE 802.1X PAE
LLDP
Conformidad con las normas Cumplimiento
normativo FCC Parte 15 Clase A
CE:
EN55032
EN55035
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gigabit Ethernet
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Apilamiento
de VLAN IEEE 802.1ad Q-in-Q Control de red de autenticación de puertos
IEEE 802.1X LLDP
IEEE 802.3ah OAM
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP versión 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 Anillo ERPS
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
