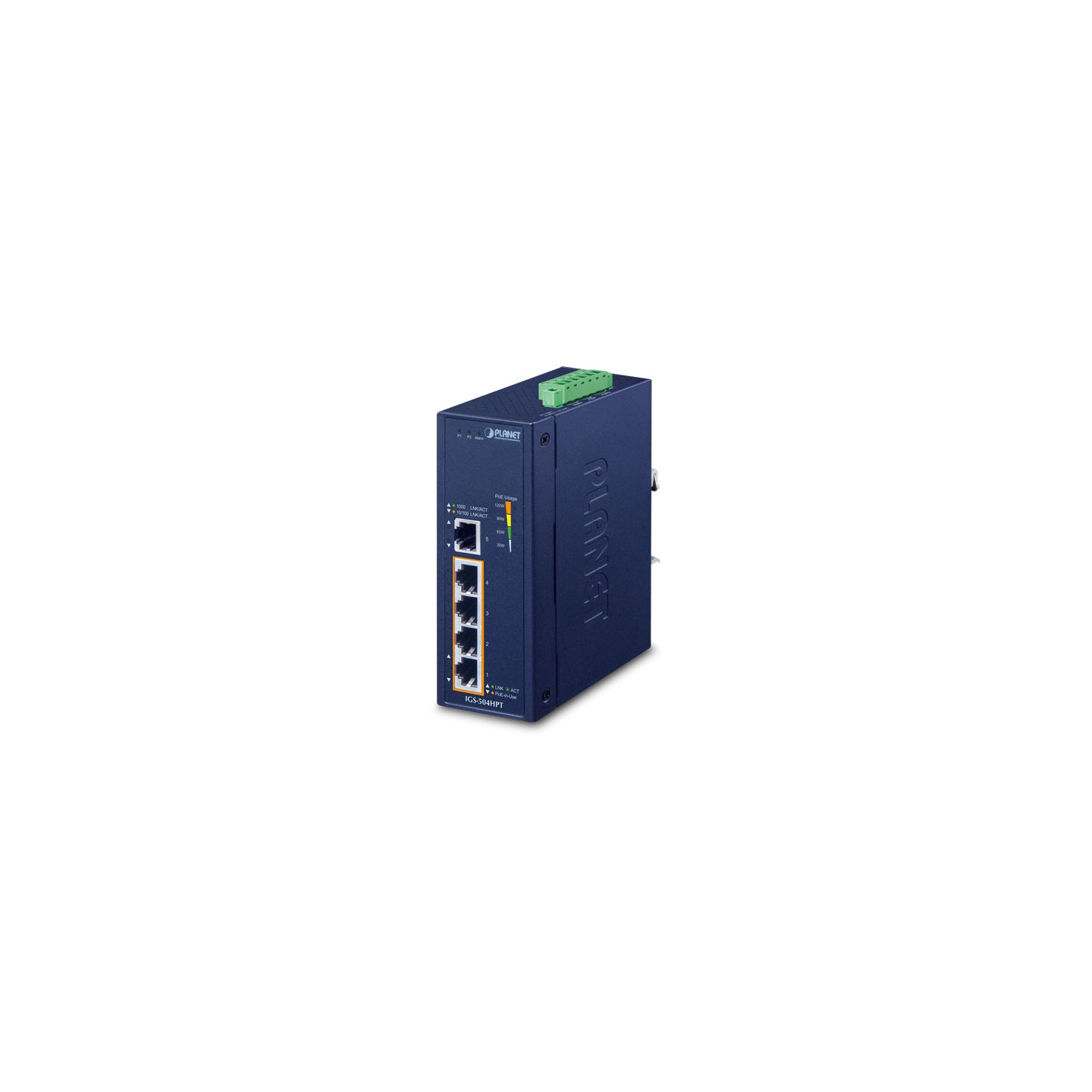

PLANET IGS-504HPT

Especificaciones de hardware

Puertos de cobre 5 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X

Puertos de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3at (puertos 1 a 4)

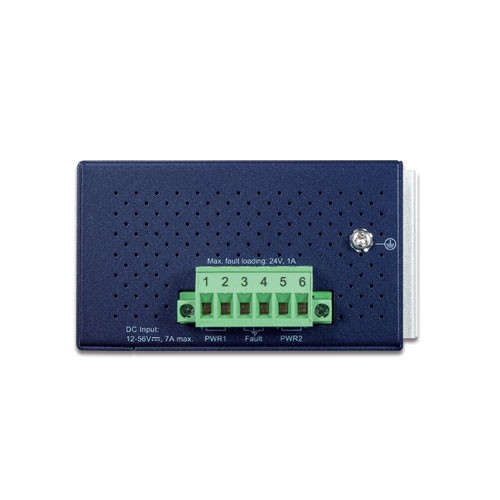

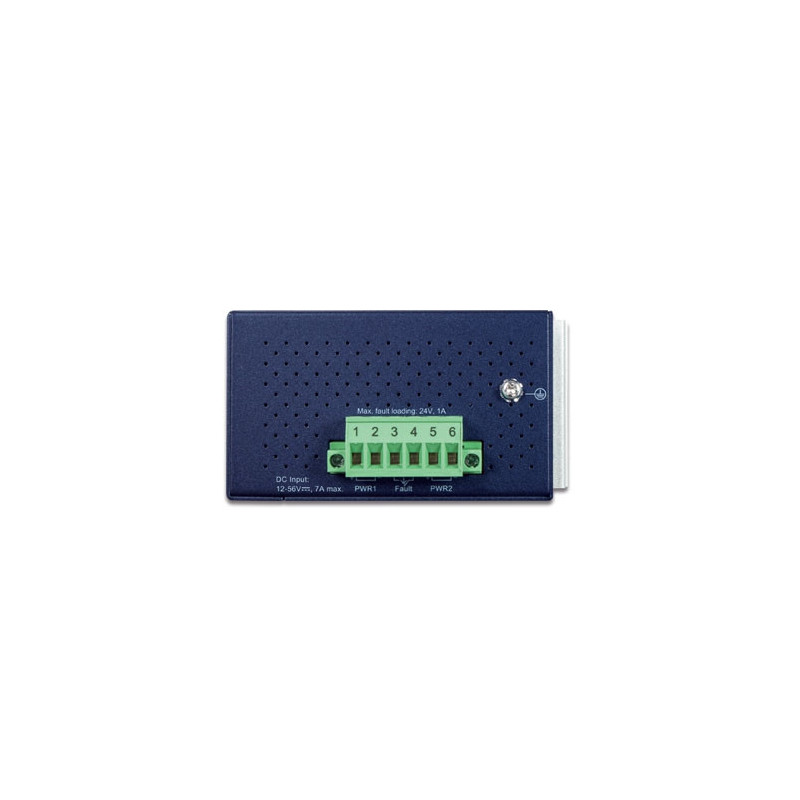

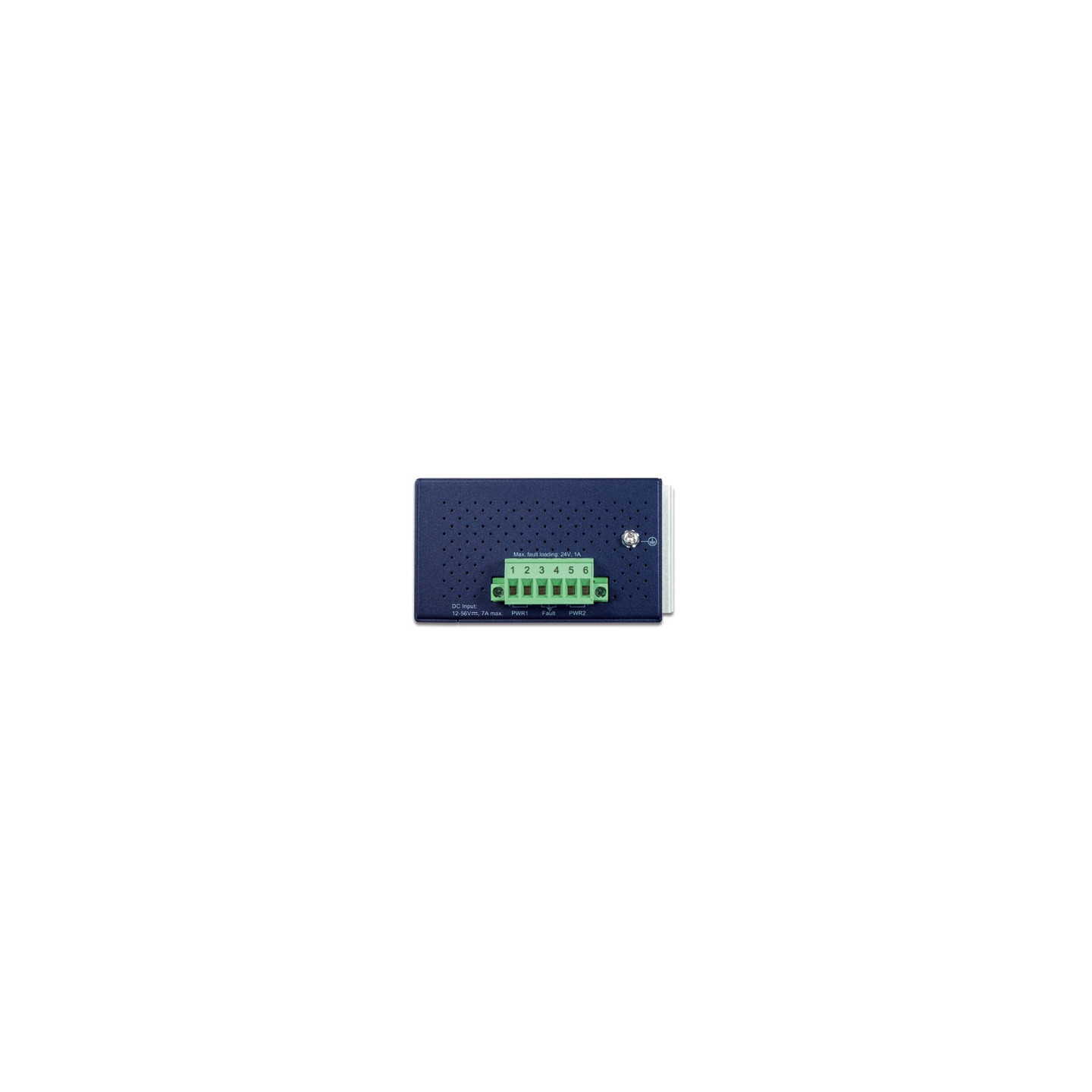

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Requisitos de alimentación 12 ~ 54 V CC, 7 A (máx.)

Alimentación redundante con función de protección de polaridad inversa

Consumo de energía Máx. 6,48 vatios/22BTU@54V entrada de CC (sistema)

Máx. máx. 137 vatios/467 BTU (Ethernet + PoE carga completa)

Dimensiones (ancho x fondo x alto) 50 x 86,4 x 135 mm

Peso 618 g

Recinto Carcasa metálica IP40

Instalación Kit de carril DIN y kit de montaje en pared

Protección contra descargas electrostáticas 6KV

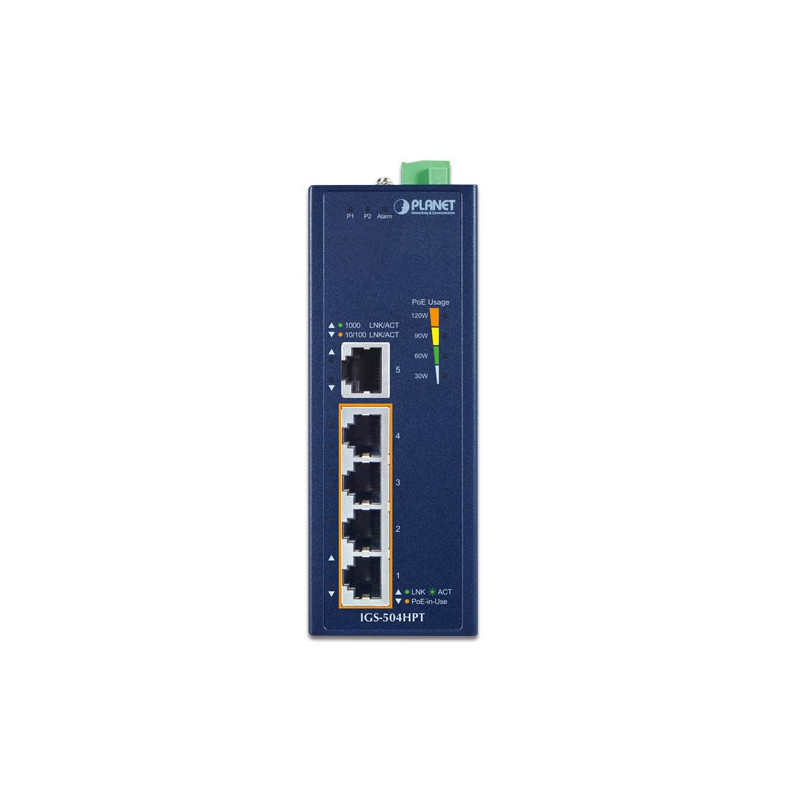

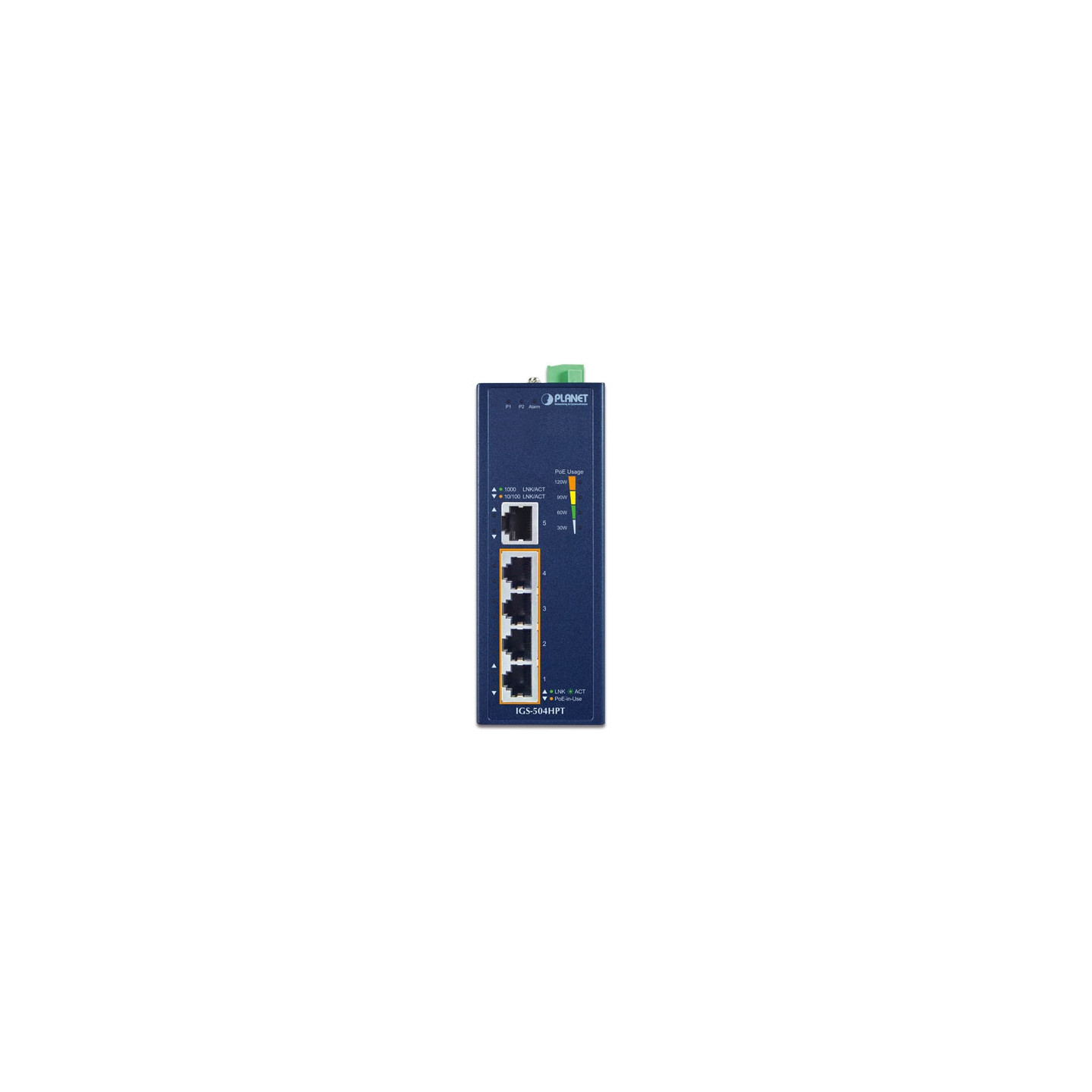

LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Alarma

de alimentación 2 x LED para PoE Puerto de cobre (Puerto 1 ~ Puerto 4):

Verde: LNK/ACT (10/100/1000Mbps)

Ámbar: PoE en uso

2 x LED para cobre 10/100/1000T Puerto (Puerto 5):

Verde: 1000 LNK/ACT

Ámbar: 10/100 LNK/ACT

4 x LED para PoE Uso de energía (W) (de menor a mayor):

Ámbar: 30 W, 60 W, 90 W y 120 W

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 10 Gbps

Rendimiento (paquete por segundo) 7.4Mpps@64bytes

Tabla de direcciones Entradas de 2K

Memoria intermedia Memoria intermedia en chip de 4 millones de bits

Bastidor Jumbo 9Kbytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2(+), 3/6(-)

Salida de alimentación PoE Por puerto 54 V CC, máx. 36 vatios

Presupuesto de energía PoE (máx.) 60W@12V Entrada

de CC 90W@24V entrada

de CC 120W@48V-54 V Entrada de CC

Número máx. de PD de clase 2 4

Número máx. de PD de clase 3 4

Número máx. de PD de clase 4 4

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Control

de flujo full-duplex IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 802.3at Alimentación a través de Ethernet Plus PSE

IEEE 802.3af Alimentación a través de Ethernet Plus

Clase de servicio IEEE 802.1p

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
